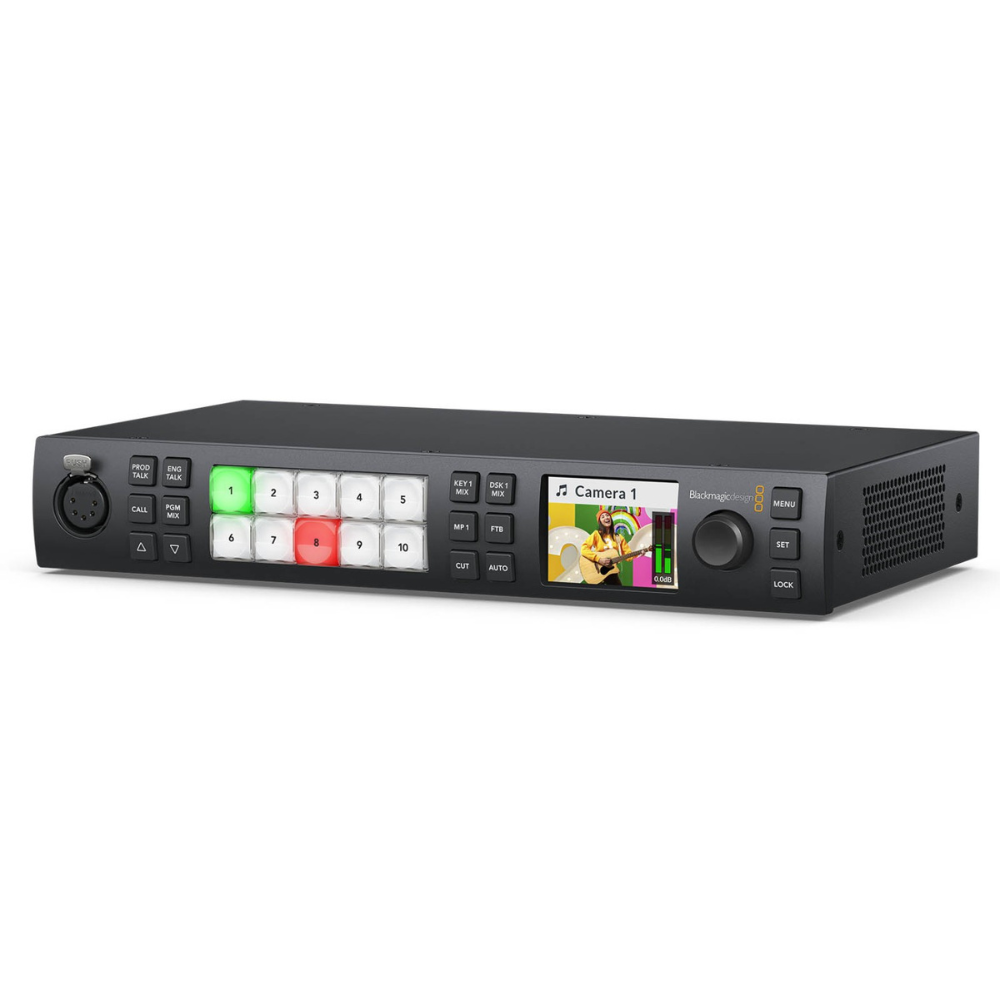

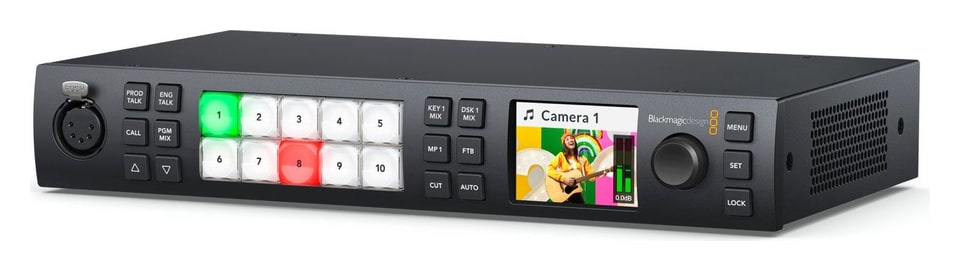

Blackmagic Design ATEM 1 M/E Constellation HD

Der ATEM 1 M/E Constellation HD ist ein professioneller Live-Bildmischer mit 1 M/E für HD-Produktionen. Er bietet 10 3G-SDI-Eingänge mit Normwandlung an jedem Eingang, 6 unabhängig routbare 3G-SDI-Ausgänge, 4 ATEM Advanced Chroma Keyer, 1 Multiview, 2 Media Player, Talkback und einen Fairlight-Mischer mit 28 Kanälen. Bedient wird er über das Frontpanel, mit ATEM Software Control oder mit ATEM Panels.

Kompakter 1 M/E Bildmischer mit zehn 3G-SDI-Eingängen

Der ATEM 1 M/E Constellation HD vereint 1 M/E, 10 3G-SDI-Eingänge mit Normwandlung und Resynchronisation sowie 6 unabhängig routbare 3G-SDI-Ausgänge. Er arbeitet im Program/Preview-Betrieb wie eine Fernsehregie: Sie bereiten die Quelle auf Preview vor und schalten sie mit CUT oder AUTO auf Sendung.

10× 3G-SDI-Eingang6× 3G-SDI-Ausgang1 M/E · 1× DVE4× Advanced Chroma1× Multiview1 HE

Talkback wie im Sendestudio

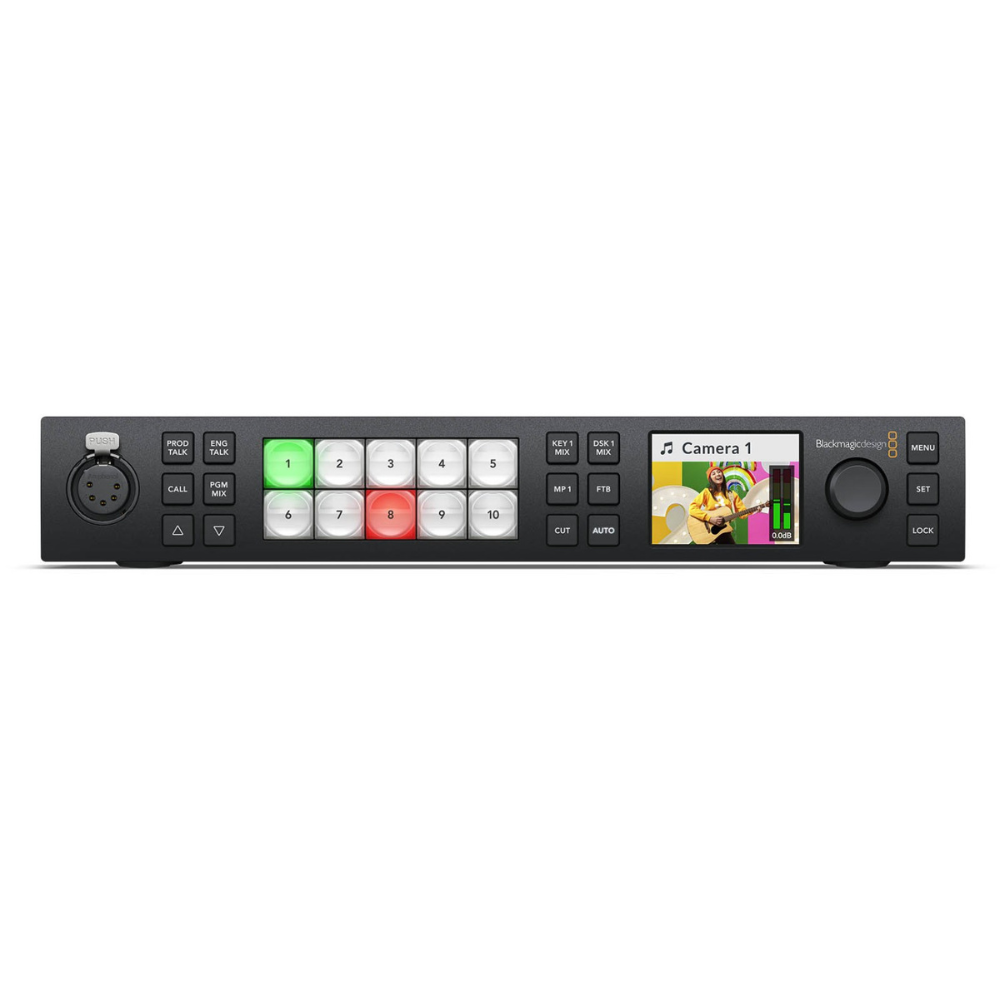

Vorne sitzt ein 5-poliger XLR-Anschluss für Headsets, hinten eine RJ45-Buchse für Talkback-Systeme wie ClearCom oder RTS. Es gibt Produktions- und Technikkreise, Mithören des eigenen Mikrofons und Programmmix sowie über die SDI-Kanäle 15 und 16 Zwei-Wege-Kommunikation mit Kameras von Blackmagic Design.

Media Pool

20 Standbilder und Clips für zwei Media Player mit Fill und Key – Grafiken belegen keine SDI-Eingänge.

Ausgänge für alle

Jeder der 6 3G-SDI-Ausgänge lässt sich unabhängig auf jeden Eingang oder jede interne Quelle routen. Sie führen Programmton, RP-188-Timecode, Kamerasteuerung, Tally und Talkback.

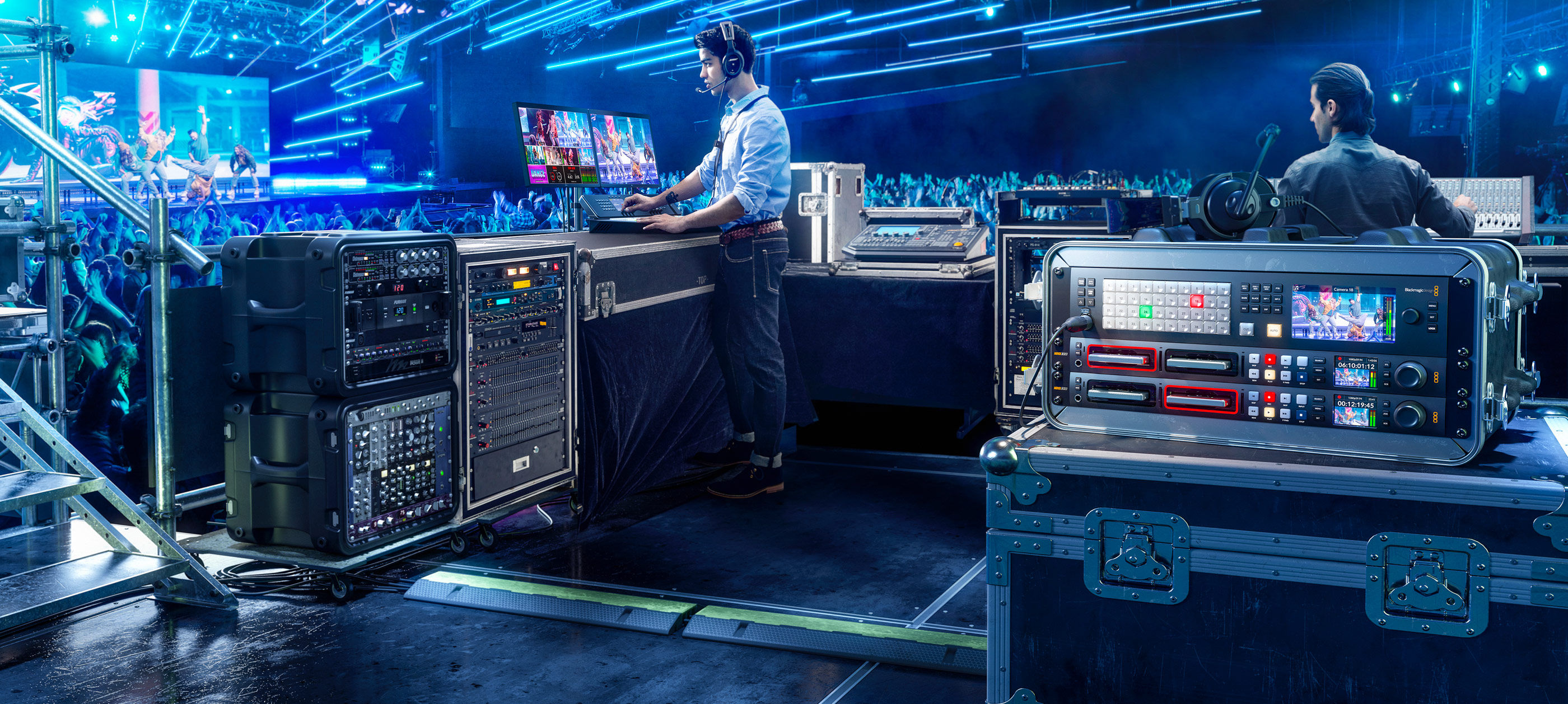

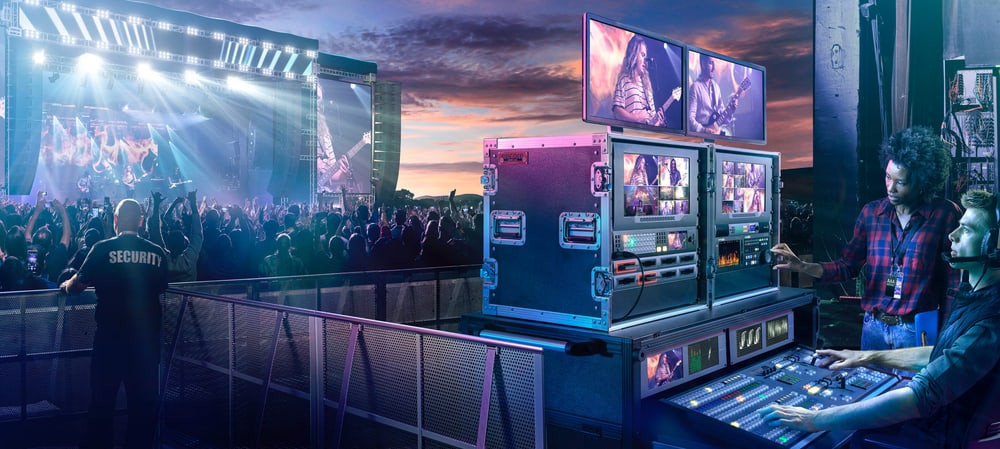

Für Konzerte, Sport und Gottesdienste

Mit 10 Eingängen lassen sich Kameras rund um die Bühne verteilen und aus vielen Quellen und DVEs mehrschichtige Kompositionen bauen. Interne Grafik und ATEM Advanced Chroma Keyer bewältigen anspruchsvolle Sendungen, und trotzdem ist die Bedienung so einfach, dass ein geschultes ehrenamtliches Team sie beherrscht.

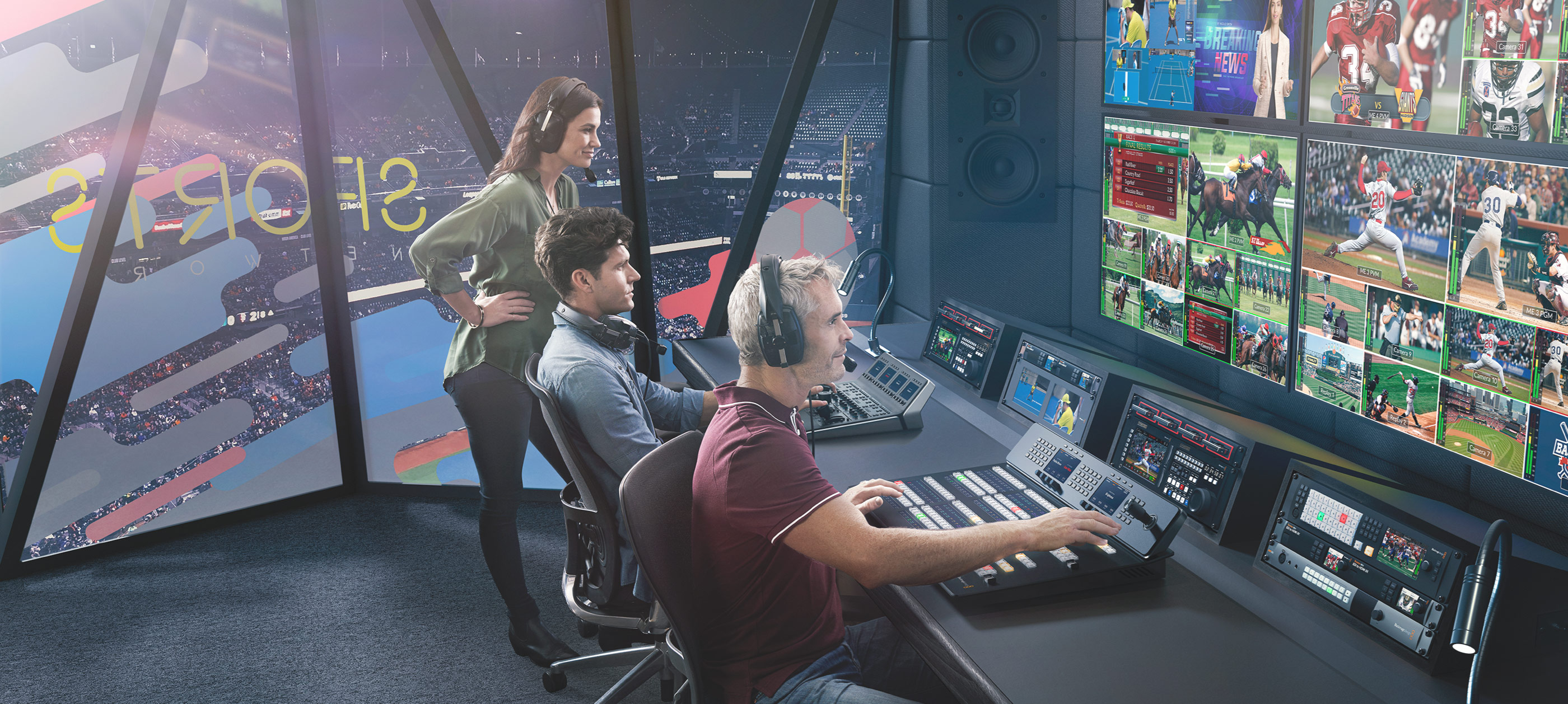

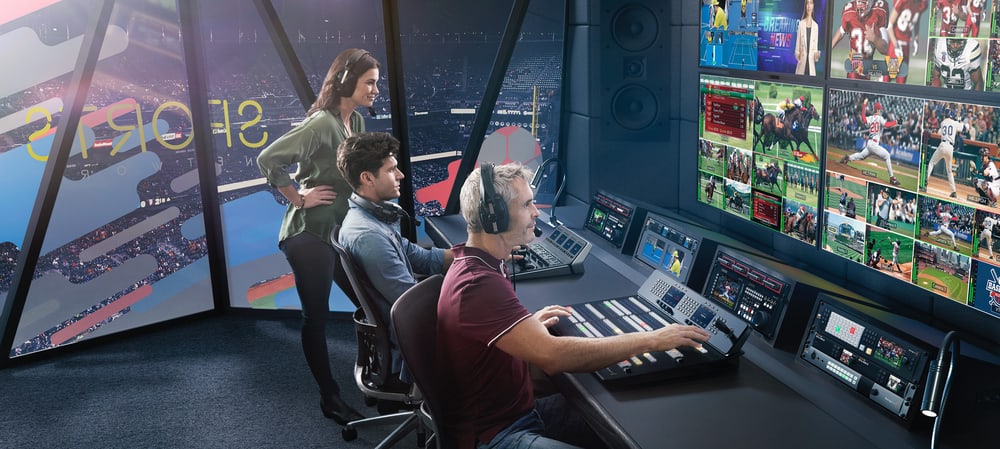

Multiview mit bis zu 16 Ansichten

Das integrierte Multiview zeigt die Quellen auf einem einzigen Monitor. Das Modell hat einen Multiview-Ausgang. Jedes Multiview lässt sich auf 4, 7, 10, 13 oder 16 Ansichten einstellen, und jede Ansicht kann einen Tally-Rahmen, ein Quellenlabel und VU-Meter erhalten.

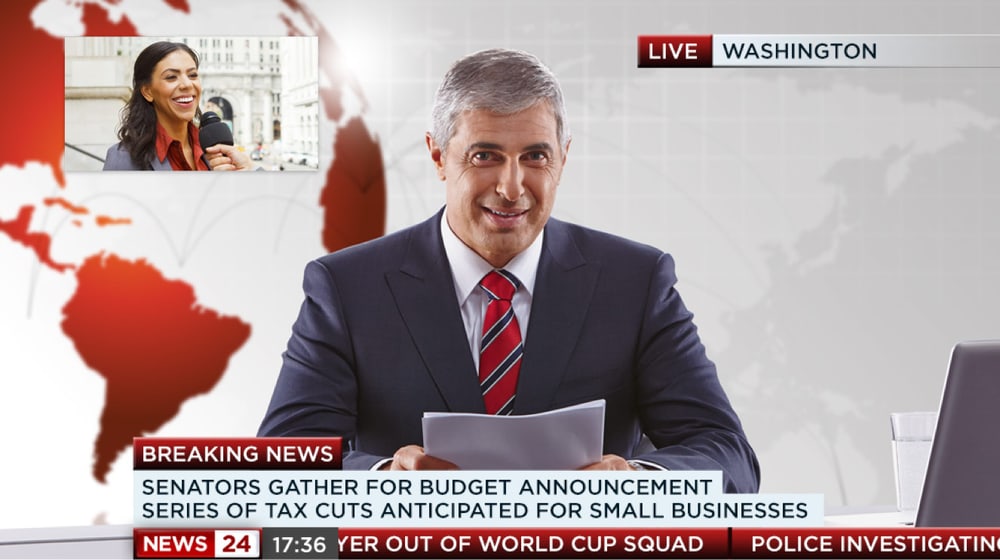

Übergänge, DVEs und Stinger

Zur Verfügung stehen Broadcast-Übergänge Mix, Dip, Wipe, DVE und Stinger mit einstellbarer Dauer, Randfarbe und -breite, Position und Richtung. Der DVE-Prozessor ermöglicht Bild-in-Bild mit 3D-Rändern, Schatten und Beleuchtung in Echtzeit sowie Squeeze- und Swoosh-Übergänge. Übergänge lassen sich vor der Sendung in der Vorschau testen.

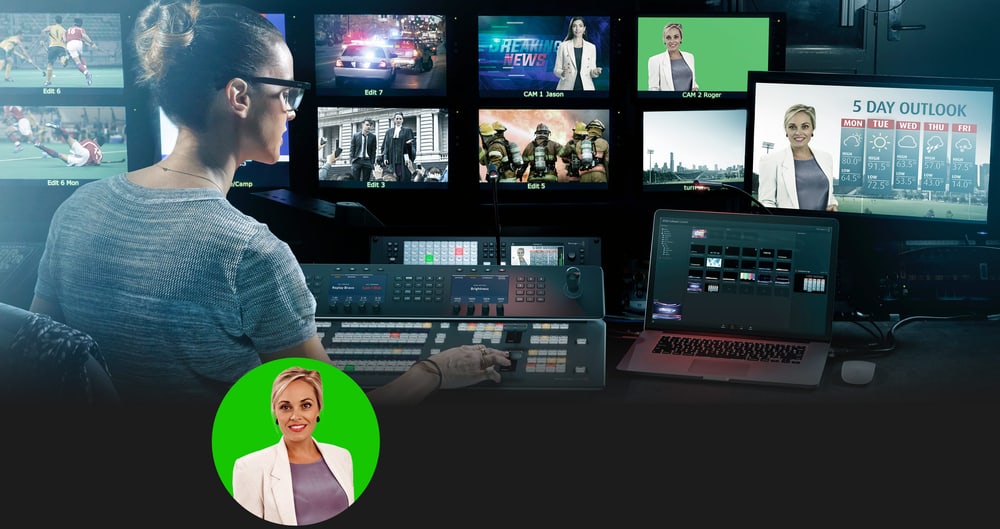

ATEM Advanced Chroma Key

4 ATEM Advanced Chroma Keyer – vier pro M/E-Reihe – beherrschen hochwertiges Chroma- und Luma-Keying. Eine Pipette nimmt die Hintergrundfarbe auf und setzt die Key-Parameter, dazu gibt es präzise Kantenregler und eine Vordergrund-Farbkorrektur, damit der Vordergrund zum Hintergrund passt. Schon eine M/E-Reihe reicht für ein virtuelles Studio mit vier Kameras.

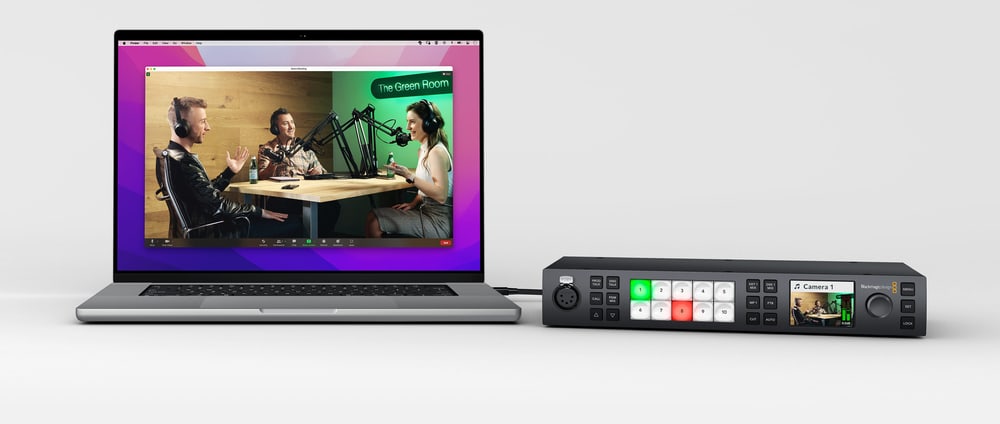

Webcam für Zoom, Teams und Streaming

Der USB-C-Anschluss arbeitet als Webcam: Der Computer erkennt den Bildmischer als normale Kamera und empfängt das Programm in 720p oder 1080p in der Bildrate des Programms. So funktioniert er mit jeder Videosoftware – Zoom, Microsoft Teams, Open Broadcaster oder XSplit Broadcaster – und Präsentationen erhalten ein professionelles Mehrkamerabild.

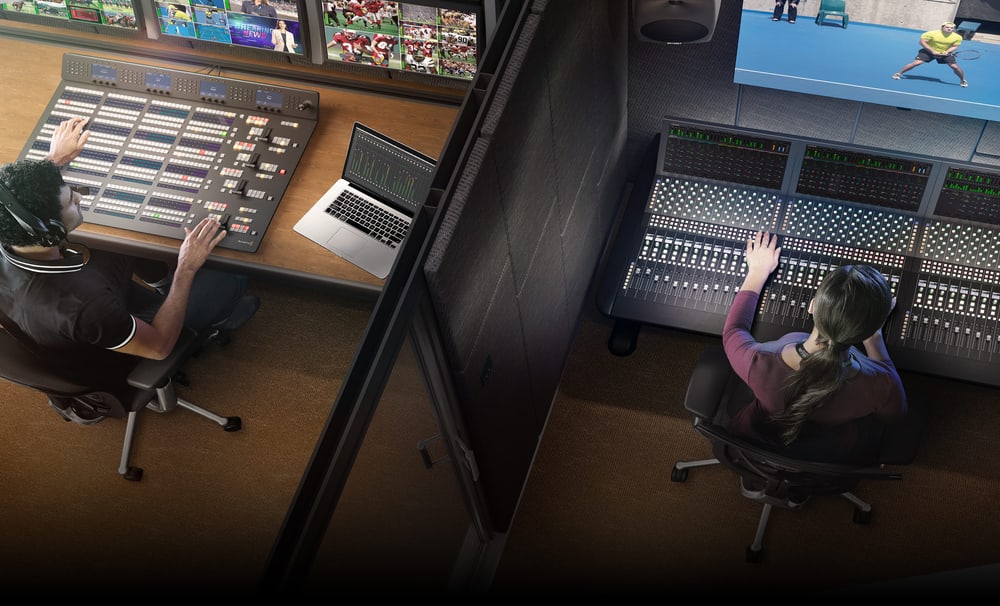

Fairlight-Audiomischer

Der integrierte Mischer verarbeitet 28 Kanäle; jeder SDI-Eingang hat einen 6-Band-Parametrik-EQ, Kompressor, Limiter, Noise Gate und Expander, und der Mischer nimmt auch den Analogeingang und das Talkback-Mikrofon auf. Der Ton lässt sich über USB-C an Fairlight Live übergeben, einen Software-Mischer für Stereo, Surround und immersiven Ton.

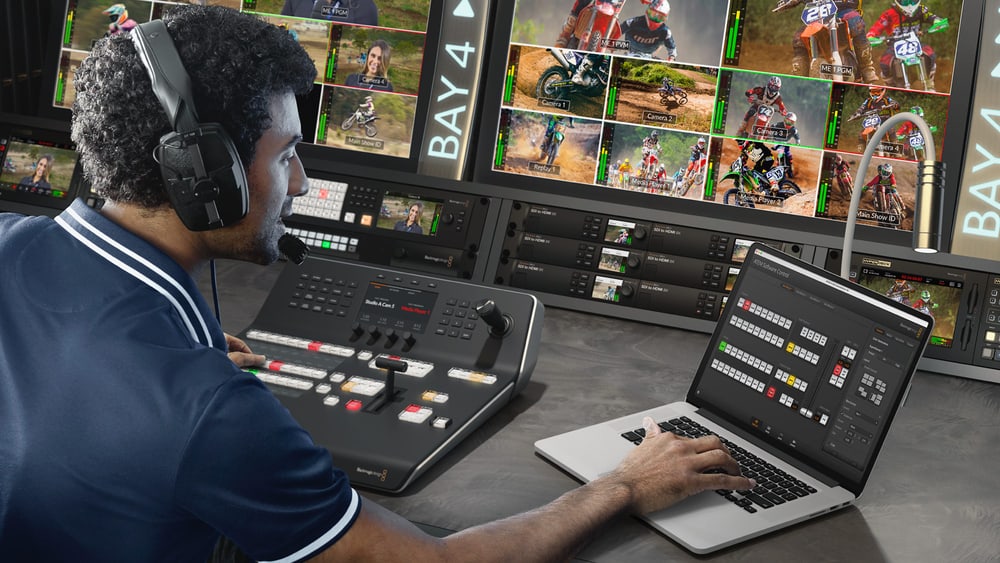

Software und Hardware-Panels

ATEM Software Control für Mac und Windows ist im Lieferumfang: Über Ethernet oder USB steuert es Bildmischer, Medien, Ton, Makros, Kameras und HyperDeck-Recorder, und mehrere Personen können gleichzeitig damit arbeiten. Für die haptische Bedienung lassen sich ein ATEM Advanced Panel, ATEM Micro Panel oder ATEM Camera Control Panel anschließen; das ATEM SDK ermöglicht eigene Automatisierung. Alle Funktionen sind enthalten, ohne Lizenzgebühren.

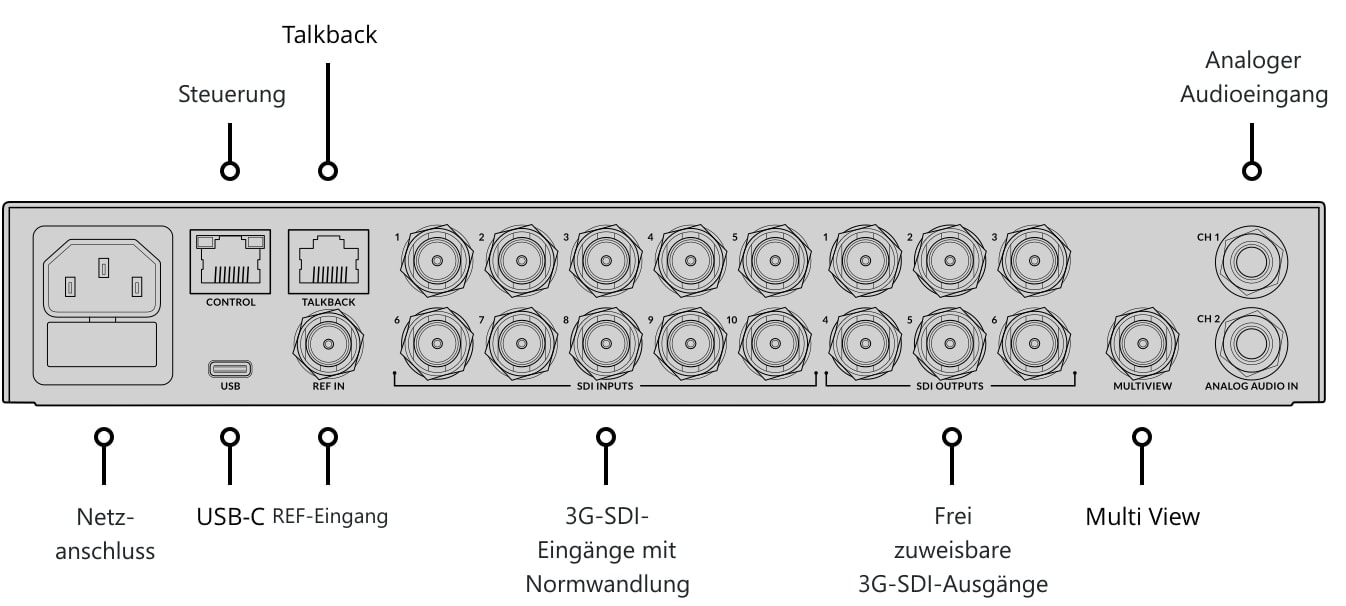

Bedienfeld und Anschlüsse

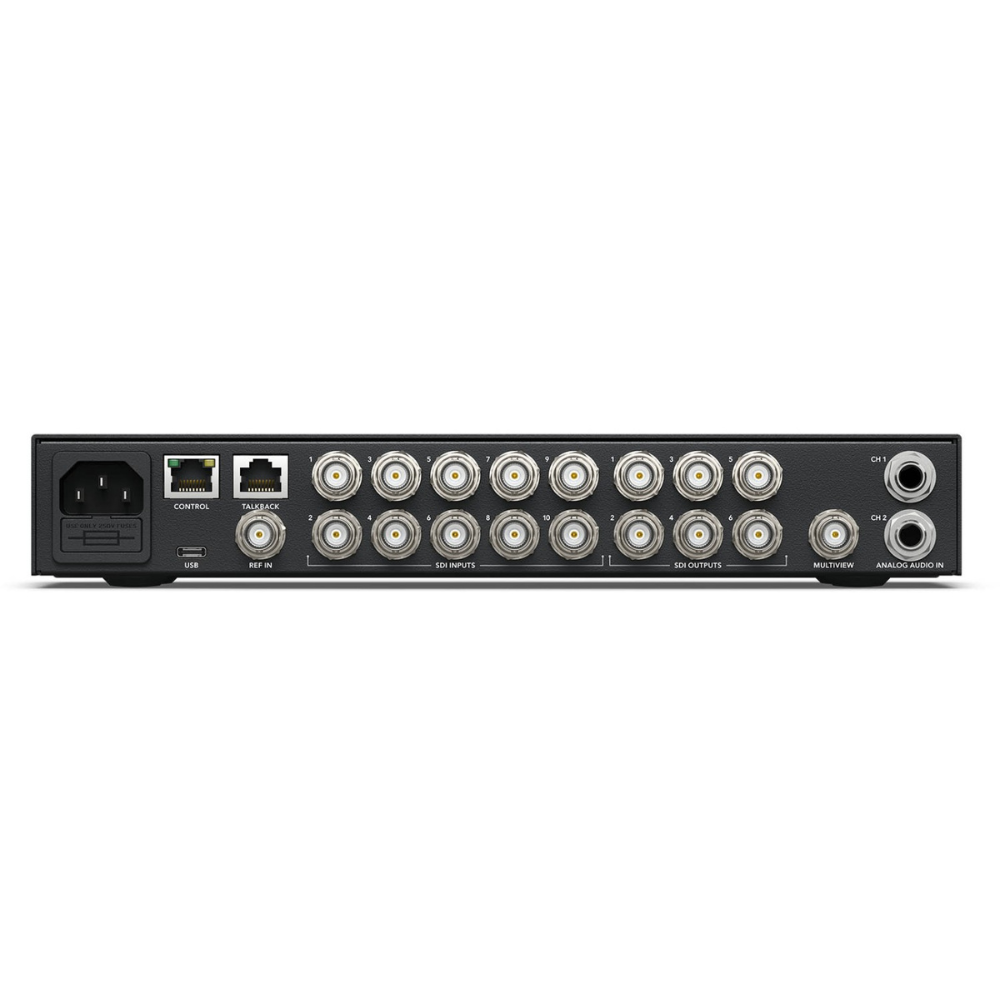

Die Rückseite bietet 10 3G-SDI-Eingänge, 6 3G-SDI-Ausgänge, 1 Multiview-Ausgang, einen Referenzeingang, Ethernet zur Steuerung, RJ45 für Talkback, USB-C und zwei symmetrische 6,35-mm-Analogeingänge. Versorgt wird er von einem internen Netzteil für 100–240 V.

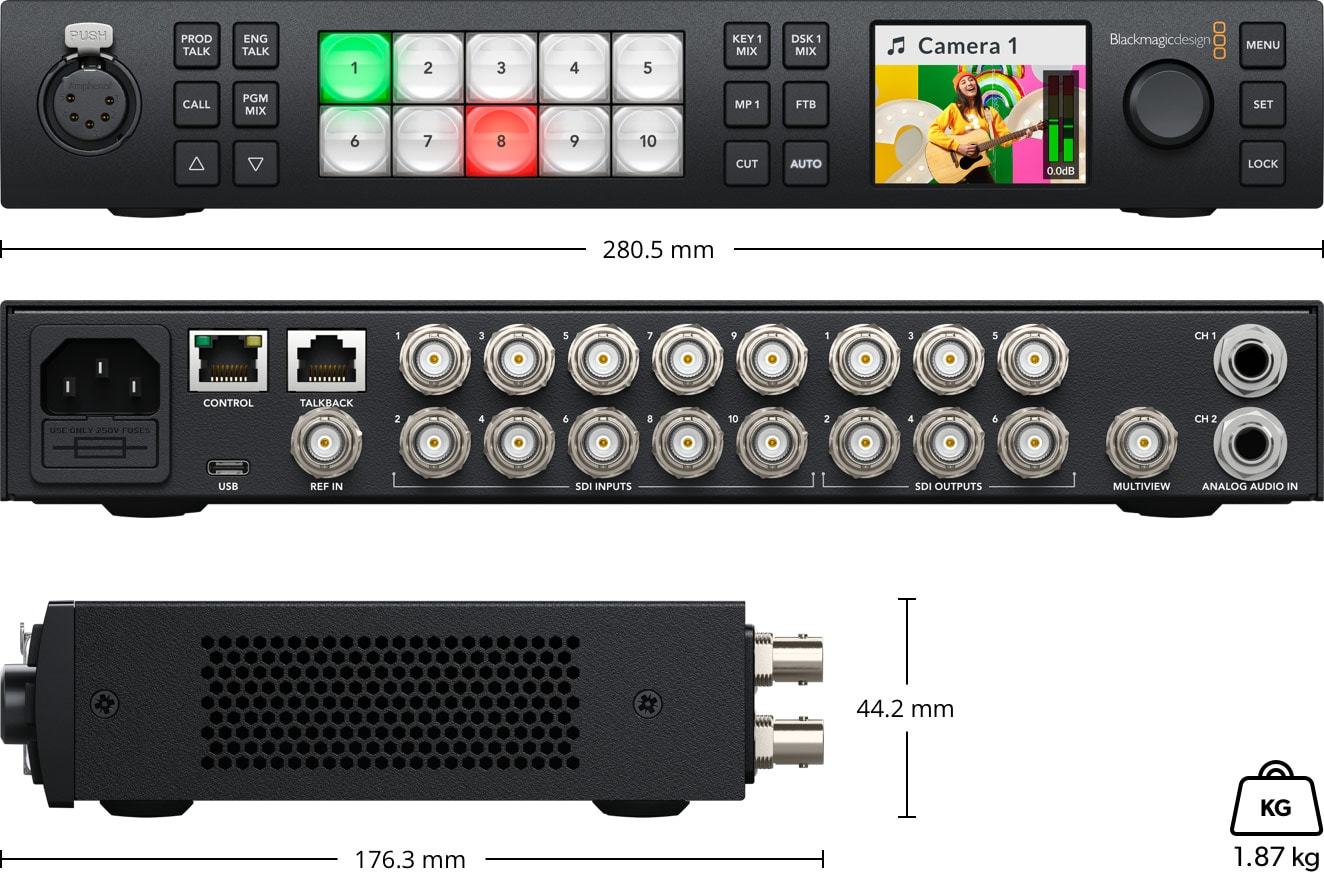

Abmessungen und Gewicht

280,5 × 176,3 × 44,2 mm (Breite × Tiefe × Höhe), 1,87 kg. 1 HE hoch und 2/3 Rackbreite; im 19"-Rack wird er auf dem Blackmagic Universal Rack Shelf montiert.
