Der Datavideo DAC-90 extrahiert aus dem 3G/HD/SD-SDI-Signal bis zu vier ausgewählte analoge Audiokanäle aus insgesamt sechzehn eingebetteten Kanälen. Der Ton wird über vier symmetrische Mini-XLR-Ausgänge übertragen; der Durchgangs-SDI-Ausgang mit Reclocking sorgt gleichzeitig für die Aufrechterhaltung des Bildsignals zur nachgeschalteten Technik. Über DIP-Schalter wählen Sie die Gruppe der Tonkanäle sowie den SMPTE- oder EBU-Pegel aus. Der DAC-90 ermöglicht es somit, separaten Ton direkt aus dem Produktions-SDI-Signal an Monitore, Recorder oder ein Mischpult zu leiten.
SDI-Audio-De-Embedder
Trennen Sie den in SDI eingebetteten Ton
Leiten Sie eine ausgewählte Gruppe von Audiokanälen aus einer 3G/HD/SD-SDI-Quelle an analoge Geräte weiter; der re-clockte Durchgangsausgang leitet das Bild dabei an nachfolgende Geräte weiter.
16 Audiokanäle4× Mini-XLR-Ausgänge
Behalten Sie den SDI-Durchgang bei

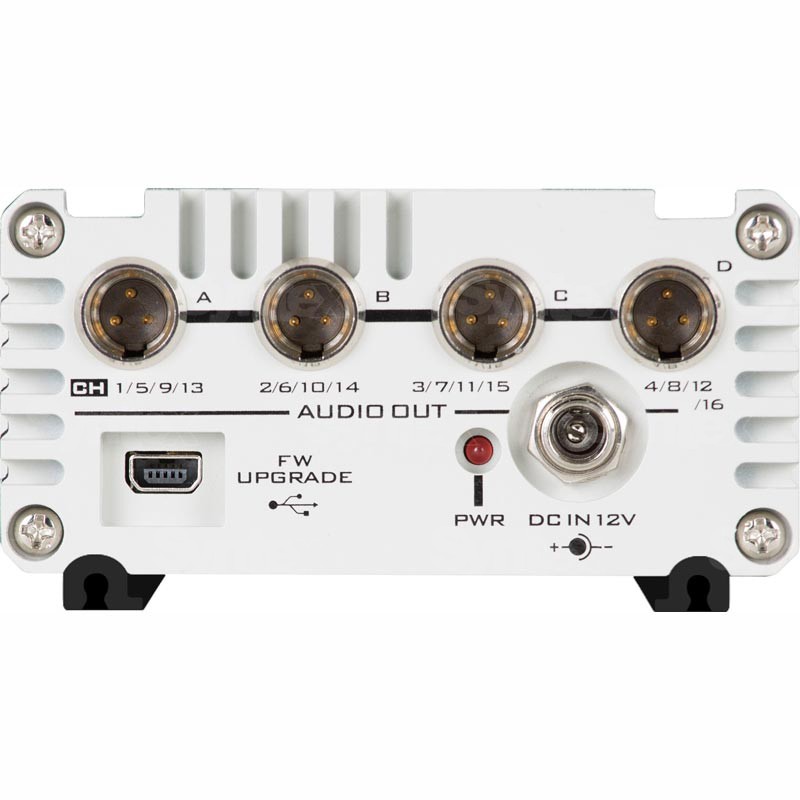

Schließen Sie eine 3G/HD/SD-SDI-Quelle an den BNC-Eingang an und leiten Sie das Bild über den re-clockten BNC-Ausgang weiter. Der separate Ton steht an vier symmetrischen Mini-XLR-Ausgängen zur Verfügung, sodass Monitore, Recorder oder Mischpulte analoge Signale empfangen können, ohne dass der Bildweg unterbrochen wird.
Das Gerät unterstützt SDI-Formate bis zu 1080p bei 50/60 fps und erkennt das Eingangsformat automatisch.
Wählen Sie die Kanalgruppe und den Pegel
Ein SDI-Signal kann sechzehn eingebettete Tonkanäle enthalten. Über die integrierten DIP-Schalter ordnen Sie den vier analogen Ausgängen jeweils eine ausgewählte Gruppe von vier Kanälen zu.

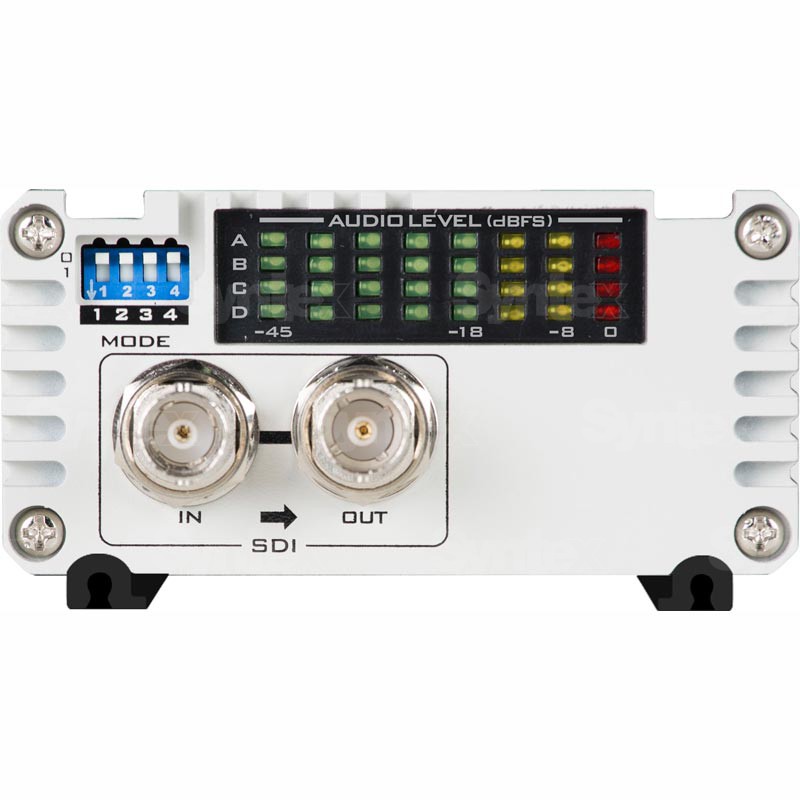

Je nach angeschlossener Tontechnik wählen Sie den SMPTE- oder EBU-Pegel. Die Anzeigen auf der Vorderseite zeigen den Pegel aller vier Ausgänge sowohl bei der Einstellung als auch im Betrieb an.
VERPACKUNGSINHALT
SDI-Audio-De-Embedder Datavideo DAC-90 ×1
Netzteil AD Switch DC 12 V ×1
Mini-XLR-auf-XLR-Stecker-Kabel ×2
SPEZIFIKATIONEN
Funktion: Auslagerung des in SDI eingebetteten Tons auf analoge Ausgänge
Der Datavideo DAC-90 ist ein professioneller SDI-Audio-De-Embedder mit vier symmetrischen analogen Audioausgängen im Mini-XLR-Format. Das Videosignal wird über den reclockten SDI-Ausgang weitergeführt. Ein Produktionssystem lässt sich durch Geräte für Audiosynchronisation, Monitoring und Montage ergänzen.
Audioverarbeitung und Synchronisation – Geräte zur Bearbeitung und Synchronisation des de-embeddeten Audiosignals mit dem Bild.
