RGBlink MSP 405 Pro

Der RGBlink MSP 405 Pro ist die Installations-Rack-Version des Konverters MSP 405: Ein 1U-Gehäuse nimmt bis zu vier Konvertermodule auf, und die Stromversorgung ist für Redundanz ausgelegt. Jedes Modul wandelt bidirektional zwischen 12G-SDI, HDMI 2.0 und Glasfaser, auch mit Format- und Bildratenwandlung bis 2160p60, und bettet Audio ein oder aus.

Der Pro ist für ein Rack in Regie oder Technikraum gedacht, in dem mehrere Wandlungen gleichzeitig nötig sind. Die Wandlungsfunktionen entsprechen dem kleinen MSP 405.

Wandlung zwischen SDI, HDMI und Glasfaser

Jeder der drei Eingänge – 12G-SDI, HDMI 2.0 oder Glasfaser – wird verlustfrei und mit automatischer Formatanpassung auf beide anderen Ausgänge gewandelt. Über Glasfaser überträgt der Konverter das Signal per Singlemode bis 50 km, per Multimode bis 700 m. Dies sind Funktionen des Konvertermoduls MSP 405, die jedes Modul im System bietet.

Format- und Bildratenwandlung

Bei der Wandlung skaliert er die Auflösung nach oben oder unten und ändert die Bildrate, sodass er Geräte unterschiedlicher Standards verbindet. Er verarbeitet 2160p und 1080p mit 25 bis 60 Bildern pro Sekunde sowie 1080i und 720p mit 50 bis 60.

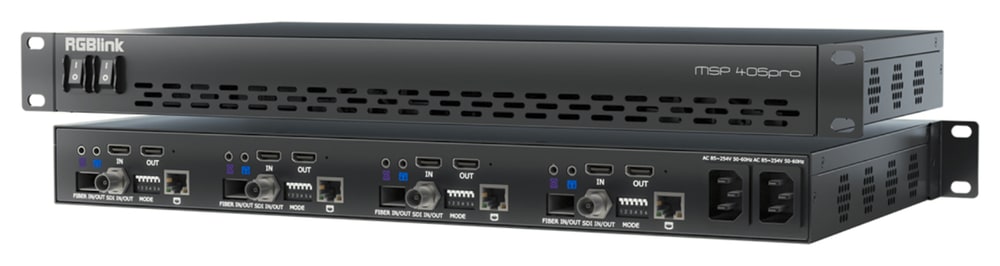

Vier Module in 1U

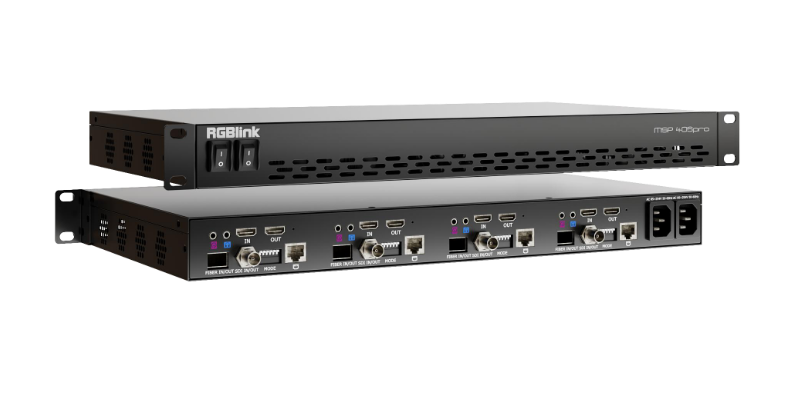

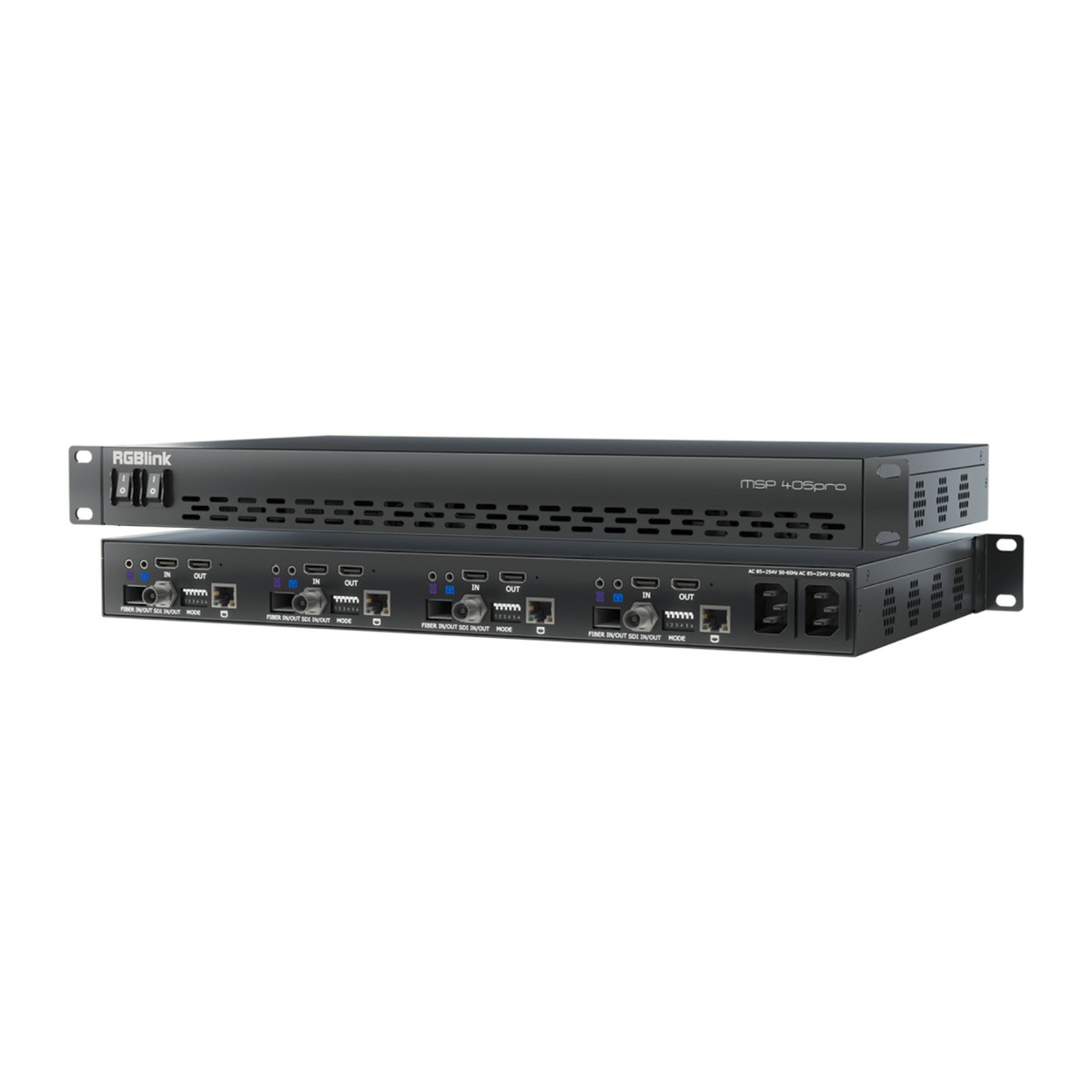

Auf der Rückseite hat jedes der vier Module einen Glasfaseranschluss, eine BNC-Buchse für SDI, HDMI-Ein- und -Ausgang, einen Modusschalter und einen LAN-Anschluss. Rechts liegen zwei Netzeingänge für redundante Stromversorgung, vorne zwei Netzschalter.

Weitere Informationen

DerRGBlink MSP 405 Pro ist ein professioneller AV-Signalkonverter und -verteiler, das zwischen SDI-, HDMI 2.0- und Glasfasersignalen konvertieren kann und die Formate HD, 3G, 6G und 12G unterstützt. Mit integrierten Testmustern, Audio-Einbettung und Ethernet-Steuerung eignet sich der MSP 405 Pro ideal für Rundfunk, Live-Veranstaltungen und komplexe AV-Installationen, die eine Signalübertragung über große Entfernungen und flexibles Routing erfordern.

Der RGBlink MSP 405 Pro ist ein vielseitiges, leistungsstarkes Signalumwandlungs- und -verteilungsgerät, das für professionelle AV-Umgebungen entwickelt wurde. Er unterstützt die vollständige Umwandlung zwischen SDI (HD/3G/6G/12G), HDMI 2.0 und Glasfasersignalen und eignet sich daher für eine Vielzahl von Broadcast-, Live-Produktions- und Unternehmens-AV-Setups. Das Gerät verfügt über eine automatische Formatadaption für nahtlose Signal-Kompatibilität, wodurch eine schnelle Integration mehrerer Quellen und Displays ermöglicht wird.

Der MSP 405 Pro wurde für die Übertragung über große Entfernungen entwickelt und unterstützt sowohl Single-Mode- als auch Multi-Mode-Glasfasermodule, wodurch eine hochwertige Signalübertragung über große Entfernungen gewährleistet ist. Er verfügt über einen Standard-Testbildgenerator für die Einrichtung vor Ort sowie Audio-Wiedergabe- und Einbettungsfunktionen. Die Ethernet-Steuerung ermöglicht die Systemintegration und Fernverwaltung und ist somit ideal für benutzerdefinierte Workflows und komplexe AV-Netzwerke. In einem 1U-Rack können bis zu vier Geräte installiert werden, wobei eine redundante Stromversorgung für professionelle Zuverlässigkeit sorgt.

Wichtigste Merkmale

• Konvertiert SDI → HDMI 2.0 / SDI → Glasfaser / HDMI 2.0 → SDI / HDMI 2.0 → Glasfaser / Glasfaser → SDI / Glasfaser → HDMI 2.0
• Unterstützt die Standards HD/3G/6G/12G-SDI und HDMI 2.0b
• Automatische Formatadaption für nahtlose Signalumwandlung
• Single-Mode- und Multi-Mode-Glasfasermodule optional
• Integrierter Standard-Testmustergenerator
• Audio-Wiedergabe- und Einbettungsfunktion
• Upgrade und Steuerung über Ethernet-Schnittstelle
• Rack-montierbar: Bis zu 4 Einheiten in 1 HE mit redundanter Stromversorgung
• Fernübertragung von Signalen über Glasfaser oder HDMI/SDI

Systemparameter

• Eingänge: 4 × HDMI-A, 4 × BNC SDI, 4 × LC Glasfaser
• Ausgänge: 4 × HDMI-A, 4 × BNC SDI, 4 × LC-Glasfaser
• Audio-I/O: 4 × 3,5 mm Line-In, 4 × 3,5 mm Line-Out
• Steuerung: 4 × RJ45 LAN, 4 × IP-Reset-Taste, 4 × Drehschalter
• Unterstützte Auflösungen: 720p 50/59,94/60, 1080i 50/59,94/60, 1080p 25/29,97/30/50/59,94/60, 2160p 25/29,97/30/50/59,94/60
• Standards: HDMI 2.0b, SDI/Glasfaser HD/3G/6G/12G-SDI
• Kühlung: 1 × integrierter Lüfter
• Stromeingang: AC 85–264 V, 50/60 Hz
• Abmessungen: 484 × 290,4 × 44 mm
• Rackmontage: 1 HE, bis zu 4 Einheiten pro 1-HE-Steckplatz
