Tilta Nucleus-M II 7-Pin to USB-C Control Cable (50cm)

Das Tilta TCB-7P-USBC-50 ist ein Steuerkabel des Systems Nucleus-M II: 7-Pol-Stecker (0B) in den Anschluss des Motors Nucleus-M II und USB-C-Stecker in den USB-C-Anschluss der Kamera. Von der FIZ-Handeinheit Nucleus-M II wird dann drahtlos die Aufnahme gestartet und je nach Kameramodell ISO, Belichtungszeit, Blende oder Farbtemperatur geändert. Länge 50 cm; für Sony Alpha und FX, Canon EOS R, Panasonic LUMIX S sowie Blackmagic Pocket und PYXIS mit Steuerung über USB-C.

Das Tilta TCB-7P-USBC-50 ist das am weitesten verbreitete Steuerkabel des Systems Nucleus-M II — einen USB-C-Anschluss haben heute die meisten spiegellosen und kompakten Kameras. Der Motor am Rig hat einen freien 7-Pol-Anschluss; das Kabel macht daraus eine Steuerleitung zur Kamera, sodass der Schärfeassistent die Aufnahme startet und die Belichtung von der FIZ-Handeinheit aus ändert.

7-Pol vom Motor, USB-C in die Kamera

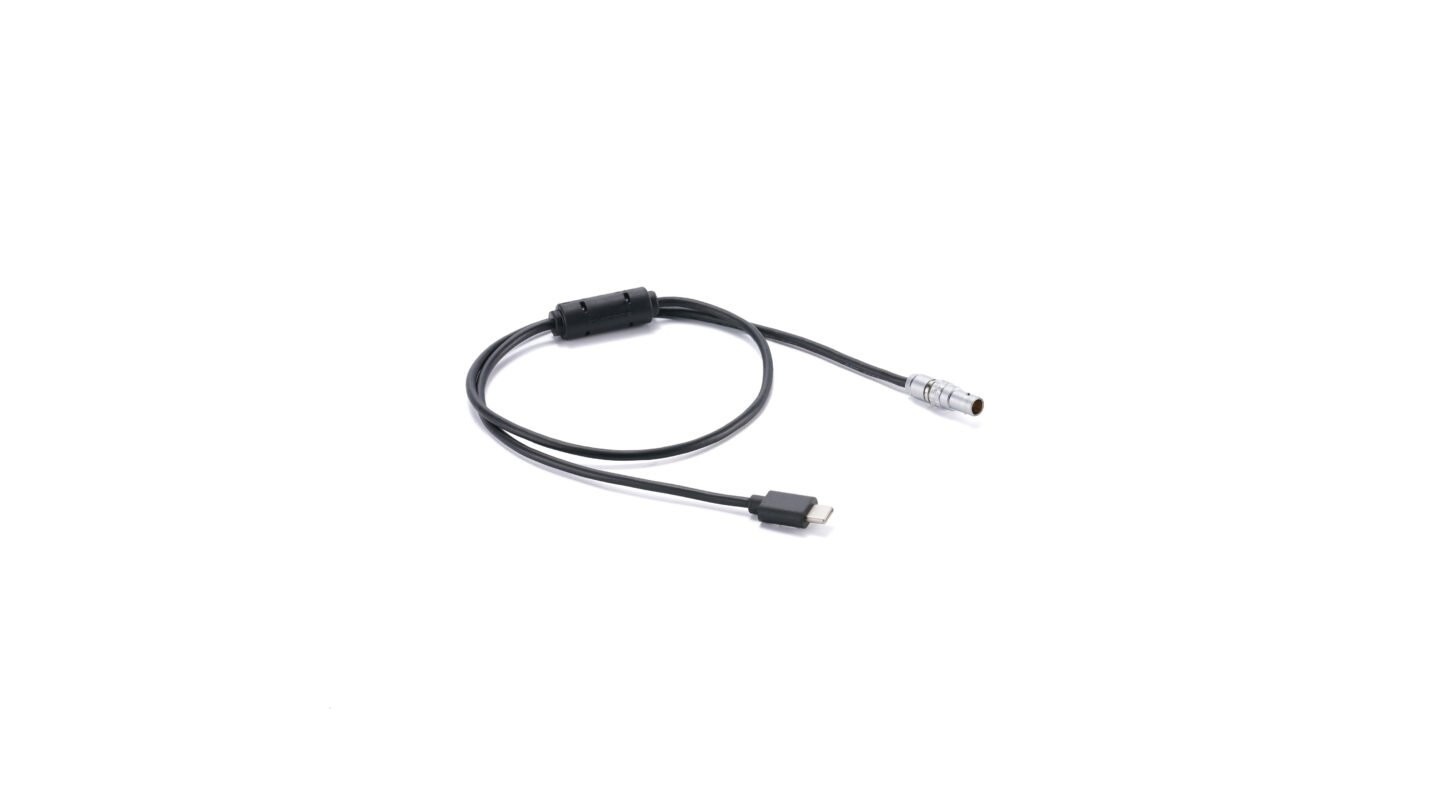

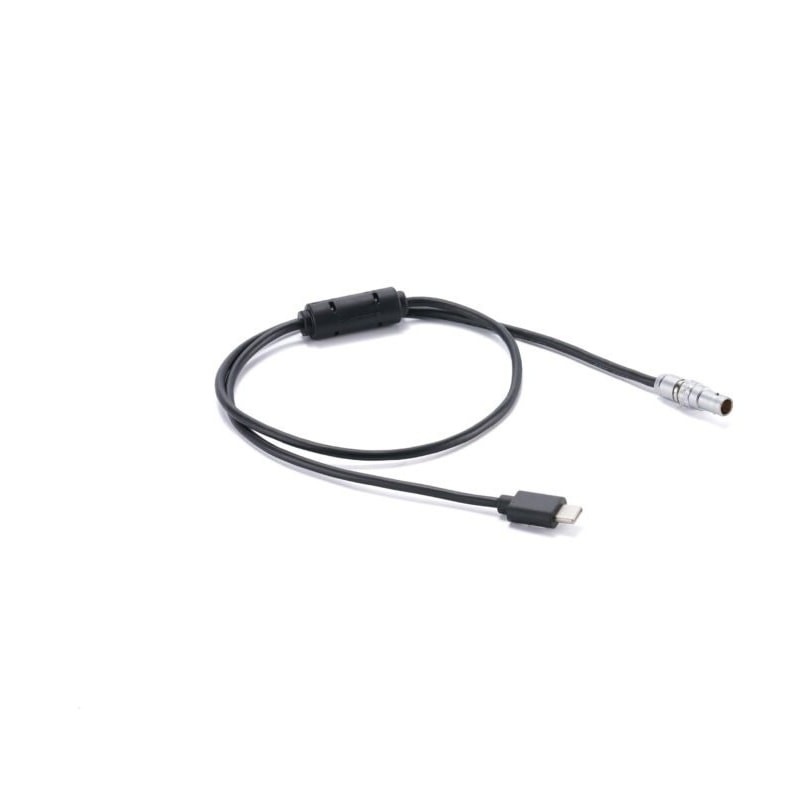

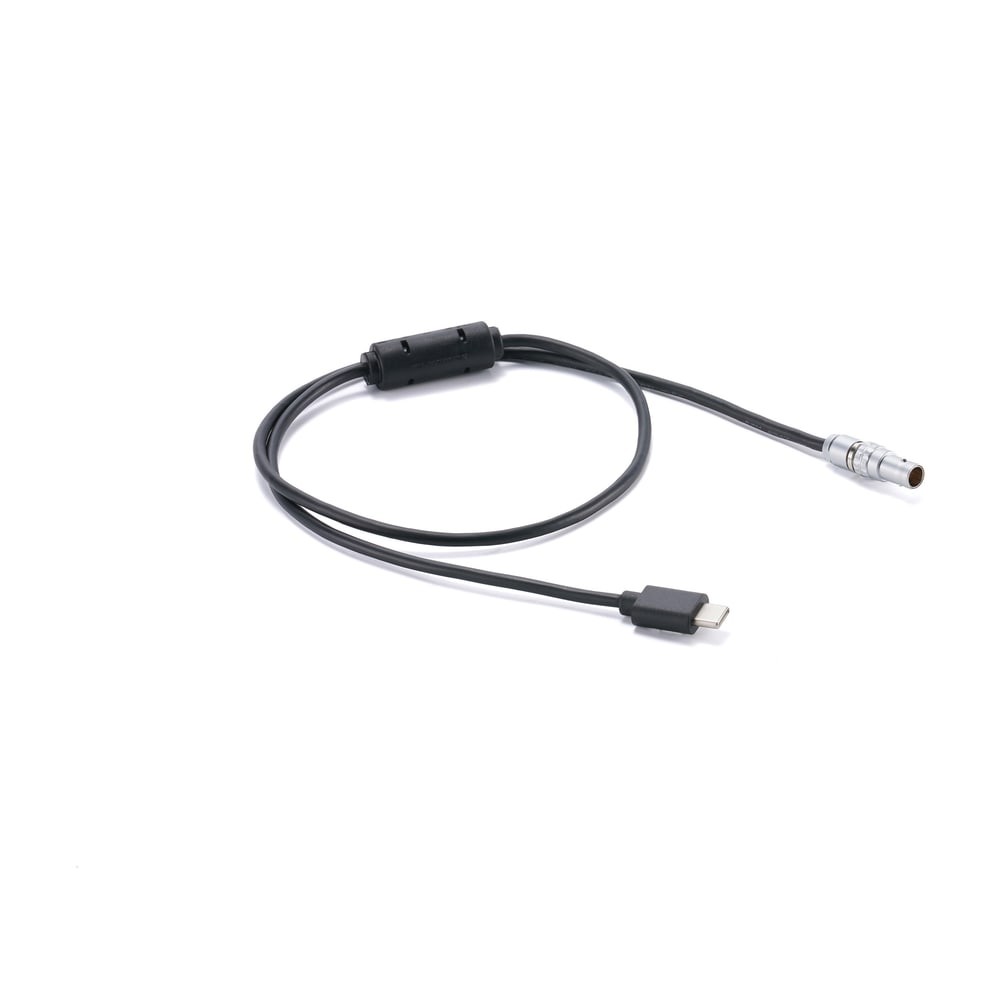

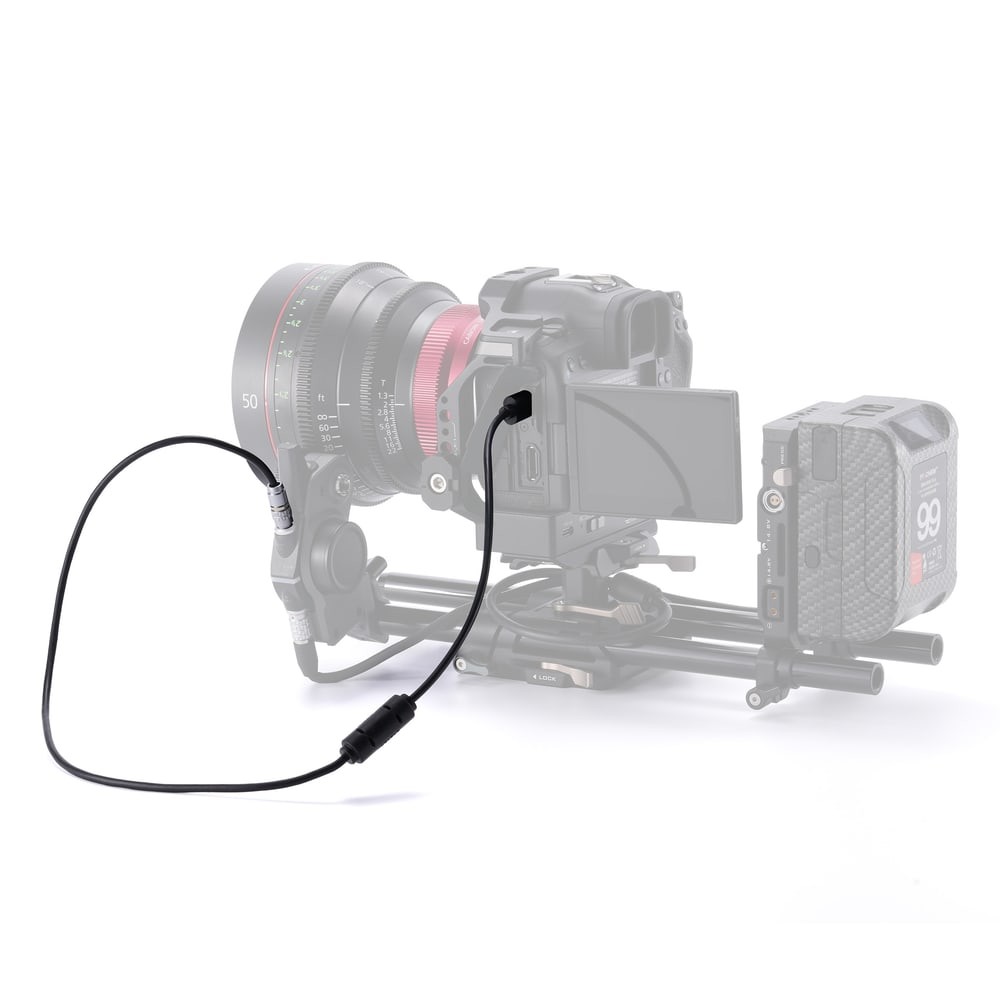

Der 7-Pol-Stecker (0B) kommt in den freien Anschluss des Motors Nucleus-M II, der USB-C-Stecker am anderen Ende in den USB-C-Anschluss der Kamera. Die FIZ-Handeinheit Nucleus-M II zeigt dann die aktuellen Kamerawerte und ändert sie direkt über Fokusrad und Tasten. Das Kabel ist gerade, 50 cm lang, mit Ferritkern am Motorstecker; es reicht vom Motor auf den 15-mm-Rohren bis zum Anschluss an der Gehäuseseite, auch durch die Kabelklemme des Cages. Vor dem ersten Einsatz ist die Firmware der FIZ-Handeinheit und des Motors zu aktualisieren.

Was sich steuern lässt, hängt von der Kamera ab

Sony ZV-E1, ZV-E10, a7 IV, a7S III und a7R V liefern Run/Stop, ISO, Belichtungszeit, Blende und Farbtemperatur; FX3, FX30 und FX2 dasselbe ohne Belichtungszeit; a7C und a7R III Run/Stop, Blende und Farbtemperatur. Canon R7, R8 und R5 C haben alle fünf, R6 nur Run/Stop und ISO; Panasonic LUMIX S1, S1H und S5 Run/Stop, ISO, Belichtungszeit und Farbtemperatur. Blackmagic Pocket 4K und 6K ergänzen Auflösung, Bildrate und die Umschaltung AF/MF, 6K Pro die Umschaltung AF/MF; PYXIS 6K/12K liefert Run/Stop, ISO, Belichtungszeit und Farbtemperatur.
