Tilta Nucleus-M II 7-Pin to USB-C Power Cable (36cm)

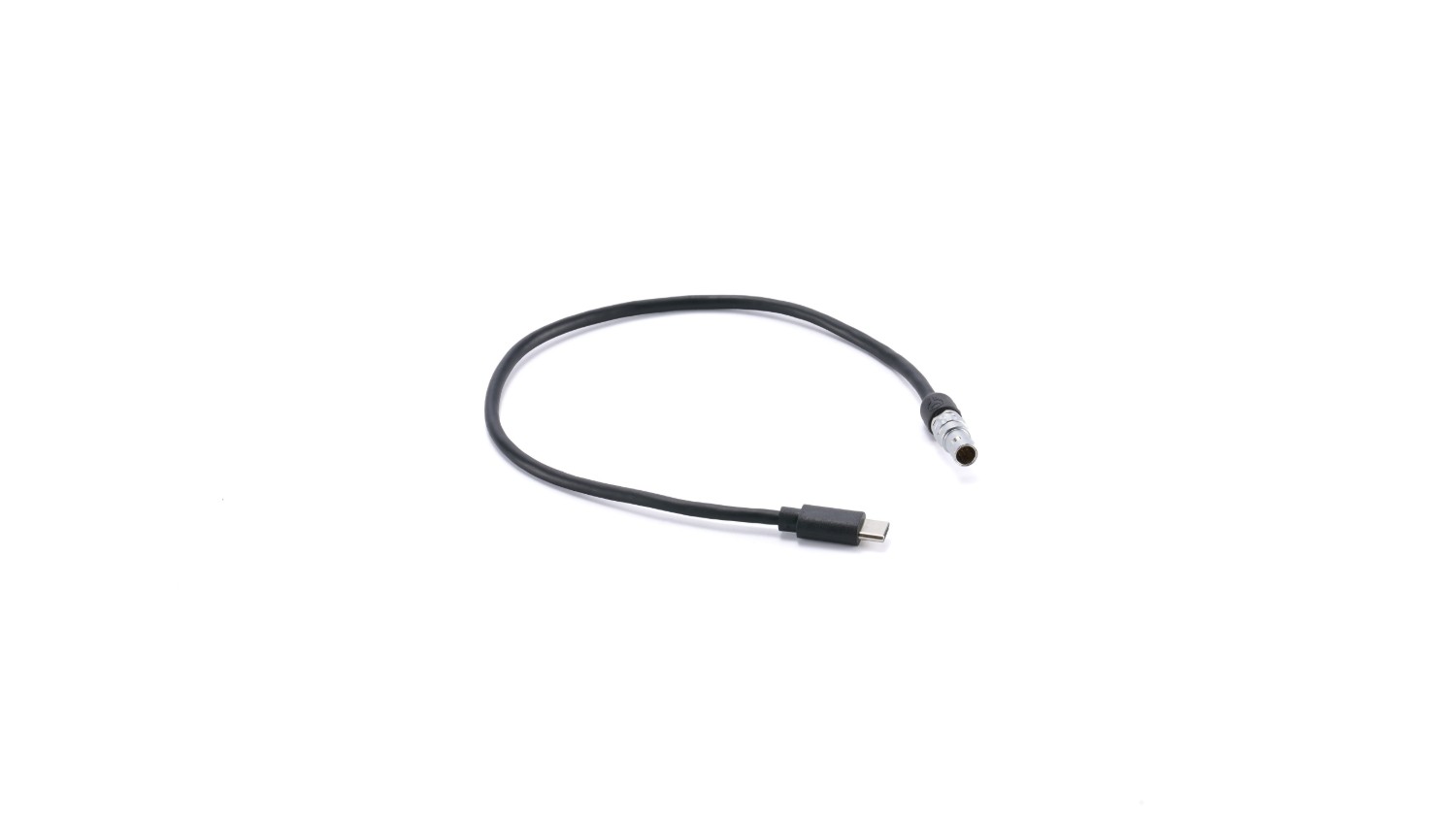

Das Tilta TCB-7P-USBC-36 ist ein Stromkabel vom 7-Pol-Anschluss des Motors Nucleus-M II auf einen USB-C-Stecker. Es reicht die Spannung des Motors Nucleus-M II durch und versorgt damit den Motor Nucleus Nano II — zwei Motoren am Rig laufen so aus einem Akku. Dasselbe Kabel verbindet den Motor Nucleus-M II mit dem Anschluss Motor des Adapters Nucleus Auto Focus. Länge 36 cm. Es führt die Motorspannung und darf nicht an Kamera, Monitor oder andere USB-C-Geräte.

Das Tilta TCB-7P-USBC-36 reicht die Stromversorgung weiter: Der Motor Nucleus-M II wird über P-Tap oder ein 7-Pol-Kabel versorgt und hat einen freien zweiten 7-Pol-Anschluss — dieses Kabel führt die Spannung von dort auf USB-C, wo sie der Motor Nucleus Nano II abnimmt. Am Rig sind so ein Akku und ein Kabel zur Platte weniger nötig.

7-Pol vom Motor Nucleus-M II, USB-C in den Motor Nano II

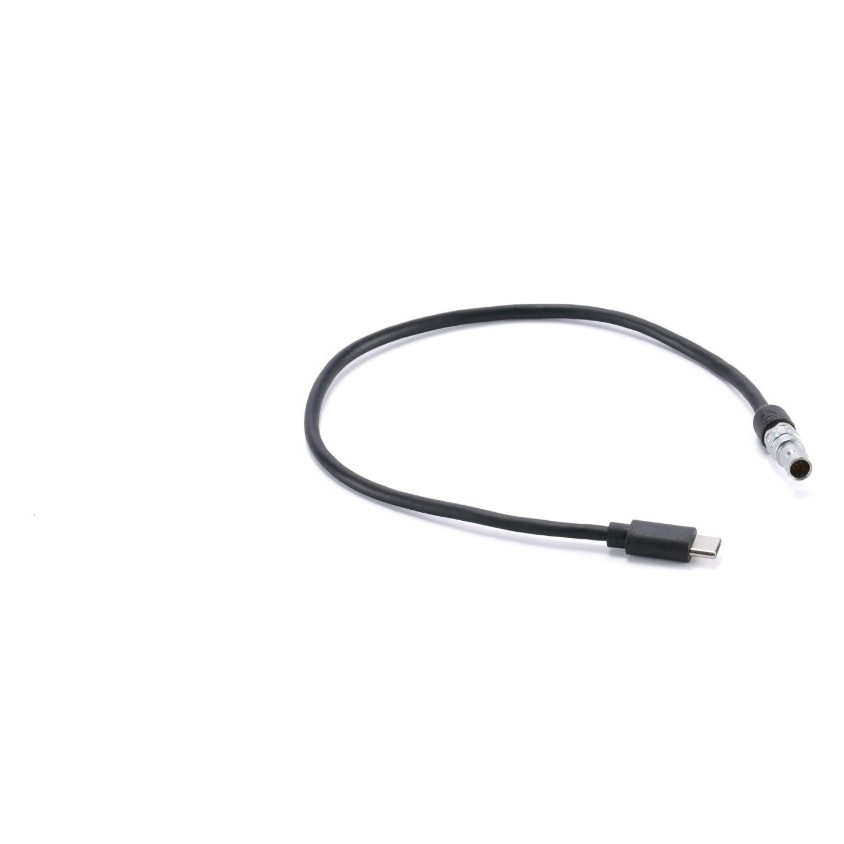

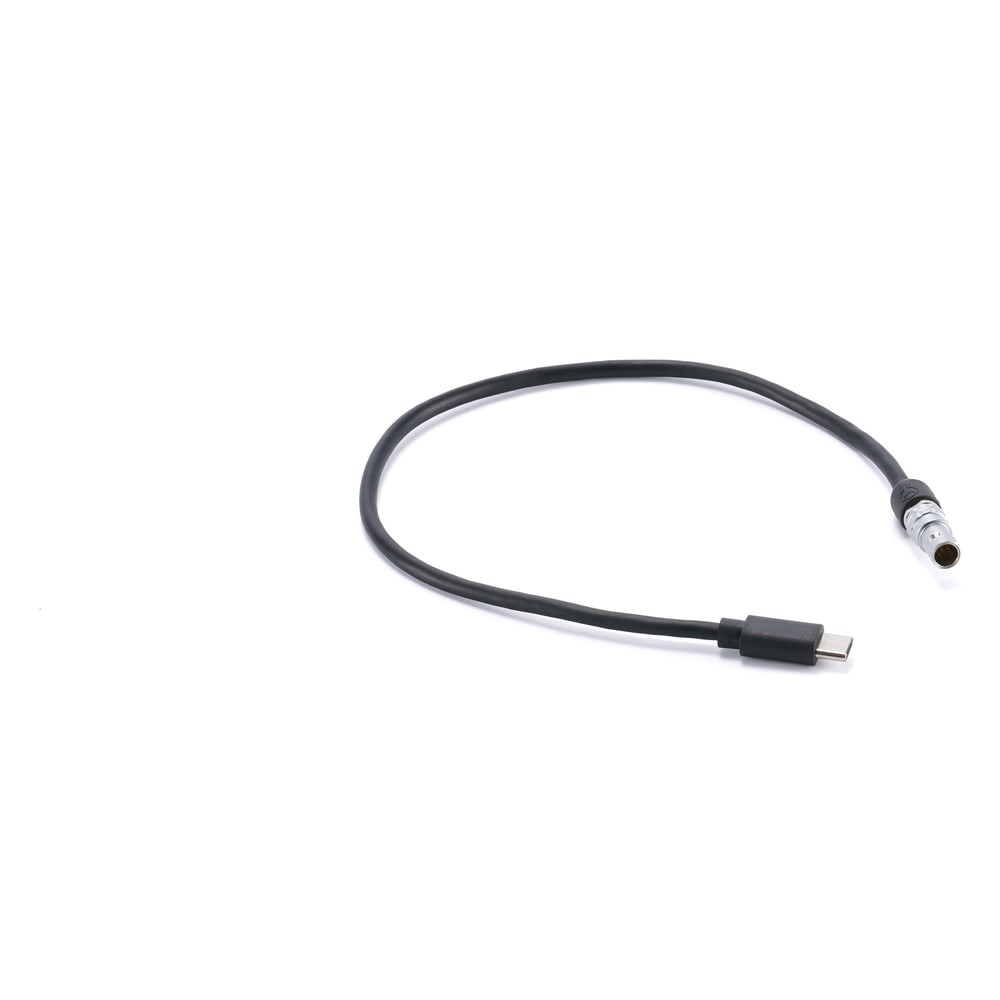

Der 7-Pol-Stecker (0B) kommt in den freien Anschluss des Motors Nucleus-M II, der USB-C-Stecker am anderen Ende in den USB-C-Stromanschluss des Motors Nucleus Nano II. Der Motor Nano II läuft so aus demselben Akku wie der Motor Nucleus-M II und braucht weder eigene Quelle noch Kabel zur Akkuplatte. Das Kabel ist gerade, dünn, 36 cm lang — genug für zwei Motoren nebeneinander auf den 15-mm-Rohren vor der Kamera, ohne Schlaufen um das Objektiv.

Führt die Motorspannung — nur für den Motor Nano II und den Adapter Auto Focus

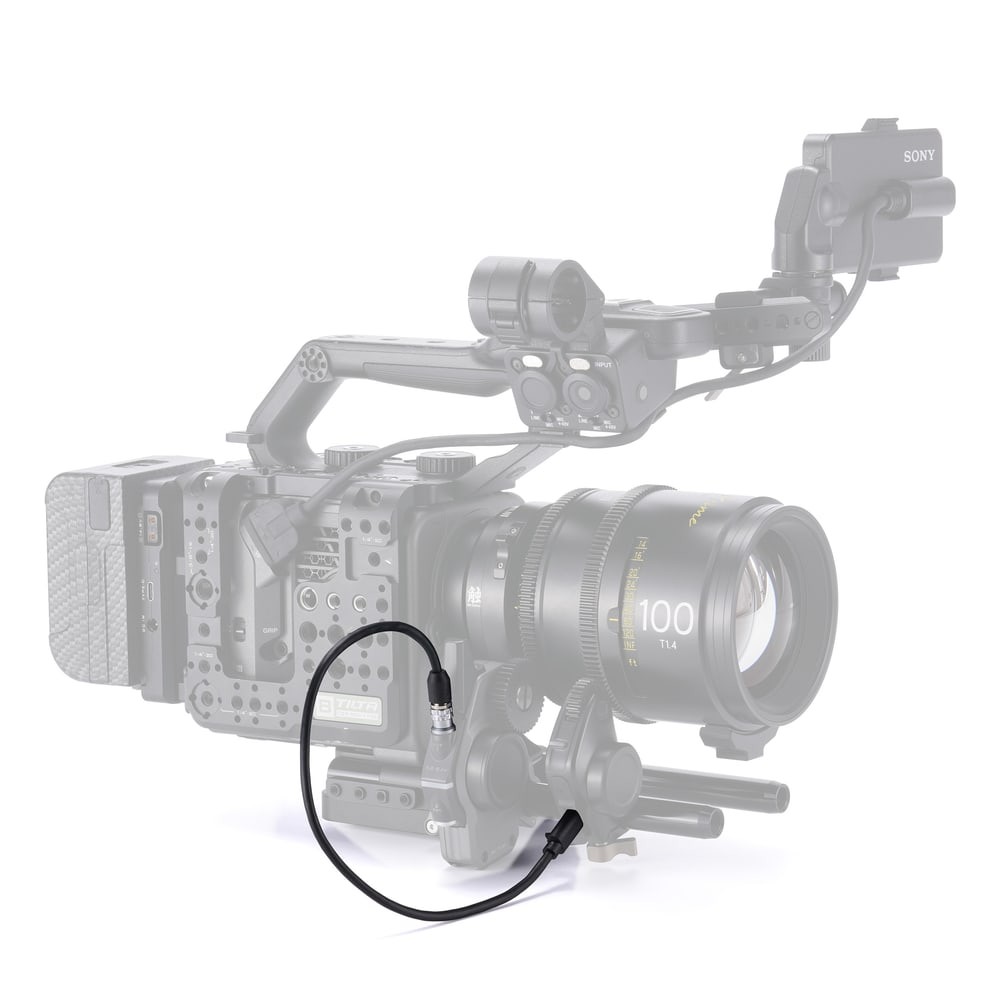

Das Kabel wandelt keine Spannung: Am USB-C liegt an, was der Motor Nucleus-M II bekommt, je nach Quelle bis zu 24 V. Ein übliches USB-C-Gerät — Kamera, Monitor, Telefon — würde das zerstören, deshalb kommt das Kabel nur an den Motor Nucleus Nano II. Zweiter Einsatz ist der Adapter Nucleus Auto Focus (E auf PL): Das Kabel gehört zu dessen Adapter Kit und verbindet den Anschluss Motor des Adapters mit dem 7-Pol-Anschluss des Motors Nucleus-M II. Die Kamerasteuerung über USB-C übernimmt das TCB-7P-USBC-50. Im Bild das Kabel am Motor an einer Sony FX6 im Cage.

Tilta-Kabel

Die Kabelreihe Tilta TCB verbindet Kamera, Akku und Zubehör am Rig: Strom von der V-Mount- oder Gold-Mount-Platte über P-Tap, 2-Pol-Lemo, 3-Pol-Fischer oder DC-Hohlstecker, USB-C PD für Monitore und Griffe, 7-Pol-Steuerkabel für das Nucleus-System sowie HDMI oder BNC für das Bild. Die Längen richten sich nach dem Rig — kurz am Cage, länger zu Armen und Akkus; dieses Kabel ist eines davon.
