Tilta Nucleus-M Motor Kit I

Das Tilta Nucleus-M Motor Kit I ist ein zusätzlicher Motor für die Funk-Objektivsteuerung Nucleus-M mit Verbindungskabel 7pin–7pin (55 cm). Es erweitert das Set um einen weiteren Kanal — Fokus, Blende oder Zoom — und wird mit der Motor-Rohrhalterung auf 15- oder 19-mm-Stangen geklemmt. Strom kommt durchgeschleift vom nächsten Nucleus-M-Motor oder vom P-Tap-Kabel, gesteuert wird er von der FIZ-Handeinheit oder den Handgriffen Nucleus-M.

Das Tilta Nucleus-M Motor Kit I ist der Grundbaustein des Nucleus-M-Systems: ein Motor mit Motorzahnrad 0,8 MOD und Rohrhalterung, dazu ein Verbindungskabel 7pin–7pin. Es kommt zum bestehenden Set, wenn ein zweiter oder dritter Kanal gebraucht wird — Fokus, Blende und Zoom getrennt.

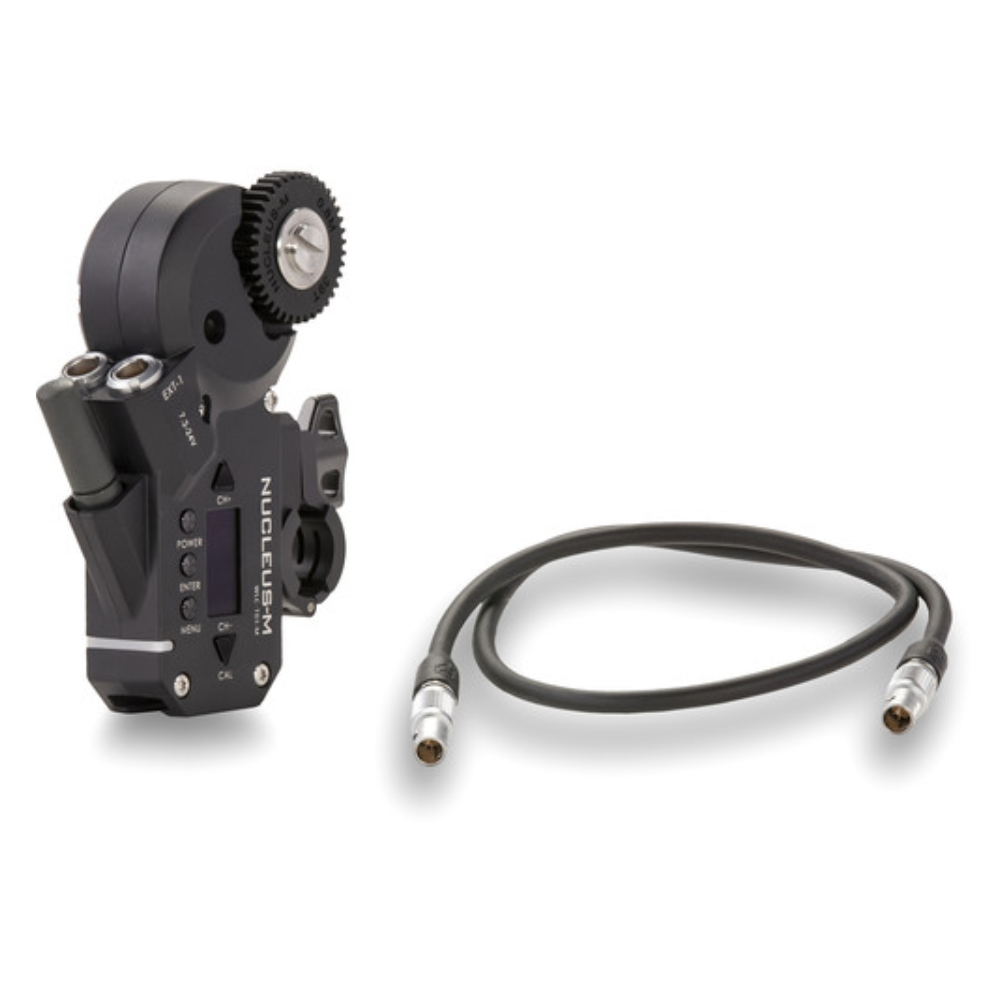

Motor und Kabel in einem Set

Im Lieferumfang sind der Motor Nucleus-M und ein 55 cm langes Verbindungskabel 7pin–7pin. Das Kabel führt Strom und Kommunikation: Der erste Motor in der Kette bekommt Strom über das Stromkabel P-Tap auf 7pin, weitere Motoren werden mit genau diesem Kabel durchgeschleift und brauchen keine eigene Quelle.

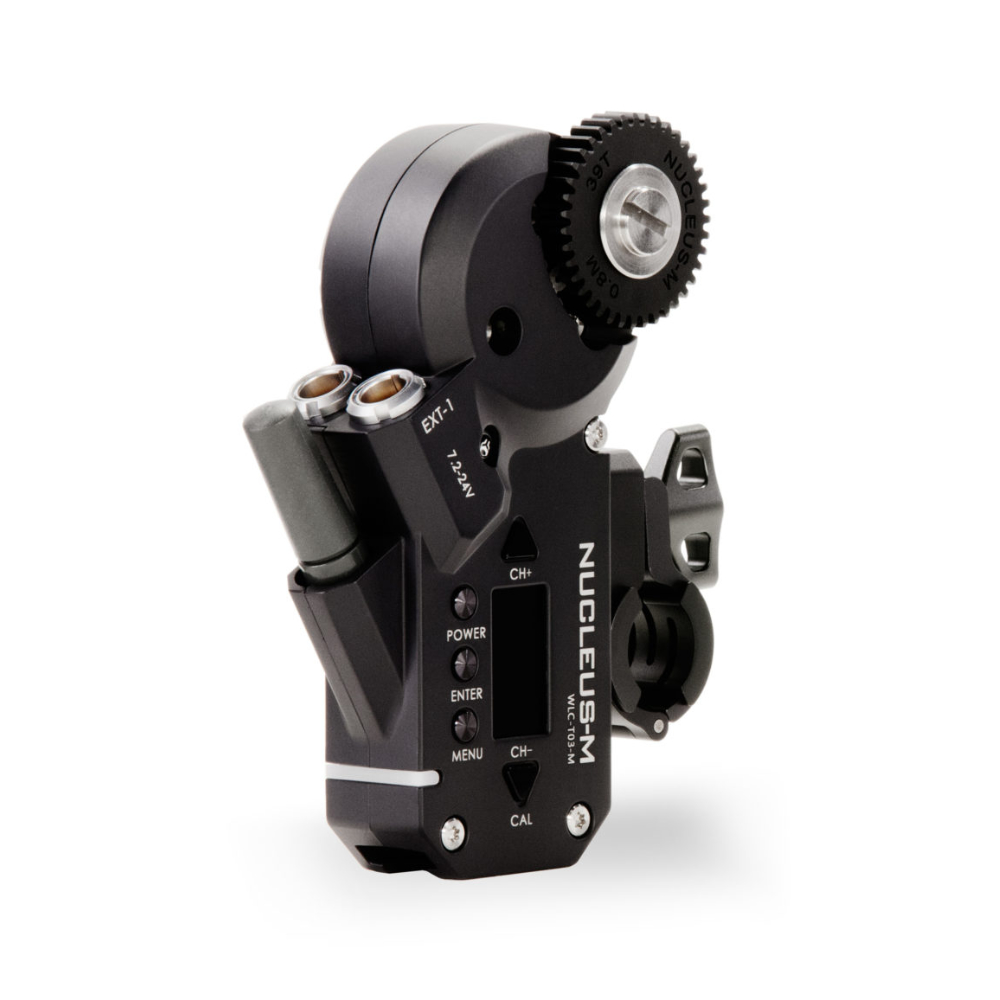

Motorzahnrad 0,8 MOD und zwei 7pin-Ports

Der Motor trägt ab Werk ein Motorzahnrad 0,8 MOD, das in die Zahnkränze von Cine-Objektiven greift; für andere Teilungen gibt es Wechselzahnräder 0,4 bis 0,7 MOD. Die zwei 7pin-Ports dienen dem Durchschleifen, am freien Port hängt das Run/Stop-Kabel, über das die FIZ-Handeinheit oder die Handgriffe die Aufnahme starten. Die Endanschläge werden automatisch kalibriert, bei Objektiven ohne Anschlag von Hand.

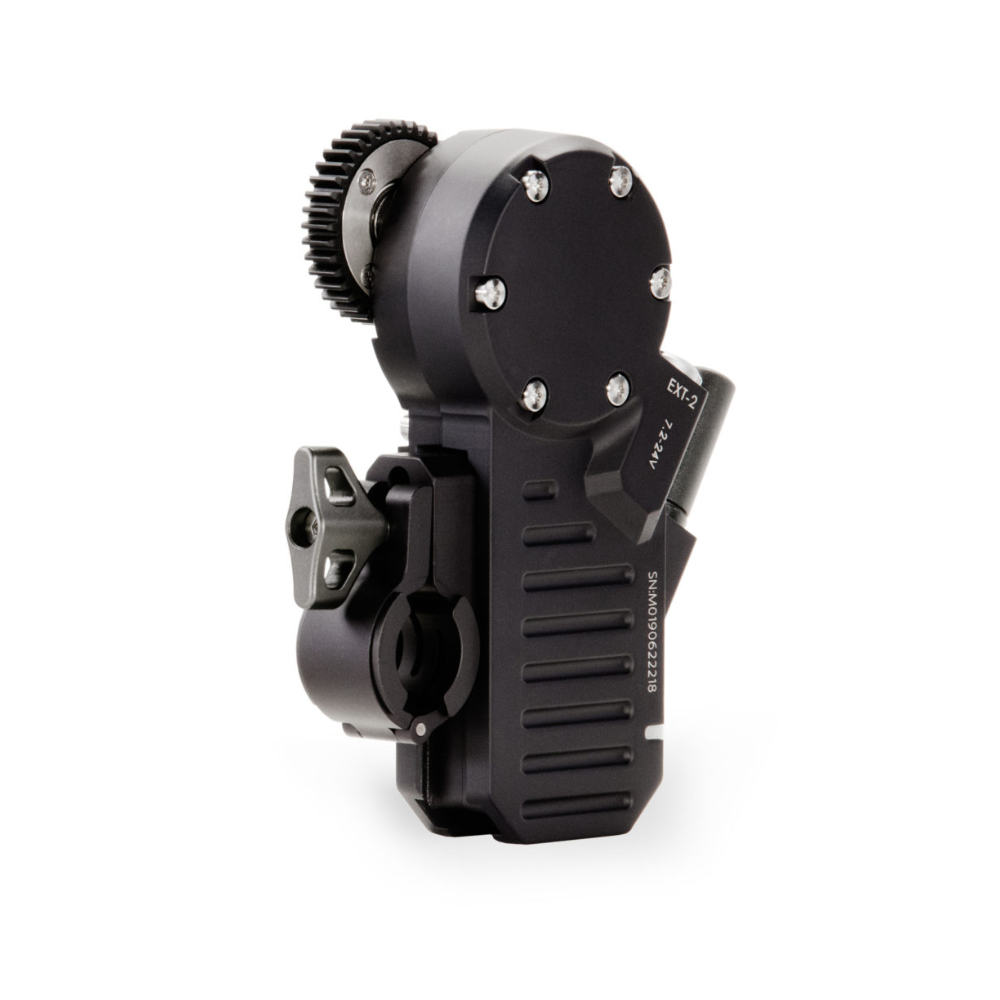

Halterung für 15- und 19-mm-Stangen

Die Motor-Rohrhalterung wird mit einer Knebelschraube angezogen und hält den Motor auf 15-mm- wie 19-mm-Stangen — er passt auf ein leichtes Rig so sicher wie auf den Studioaufbau. Das Gehäuse besteht aus Aluminiumlegierung und Edelstahl im Grau Tilta Gray, passend zu den übrigen Nucleus-M-Teilen. Gesteuert wird der Motor von der FIZ-Handeinheit oder den Handgriffen Nucleus-M; dank Abwärtskompatibilität auch von der FIZ-Handeinheit Nucleus-M II.

Das Tilta-Nucleus-M-System

Nucleus-M (Reihe WLC-T03) ist eine Funk-Objektivsteuerung: Motoren auf 15/19-mm-Stangen drehen Fokus, Blende und Zoom, die FIZ-Handeinheit oder Handgriffe mit Rad steuern sie aus der Ferne, der Strom läuft über 7-Pol-Kabel — von einer P-Tap-Platte oder von Motor zu Motor durchgeschleift. Die Teile der Reihe WLC-T03 lassen sich kombinieren: Motorzahnräder, Kabel, Griffadapter, Brücke und Koffer gehören zum selben System, auch dieses Teil.
