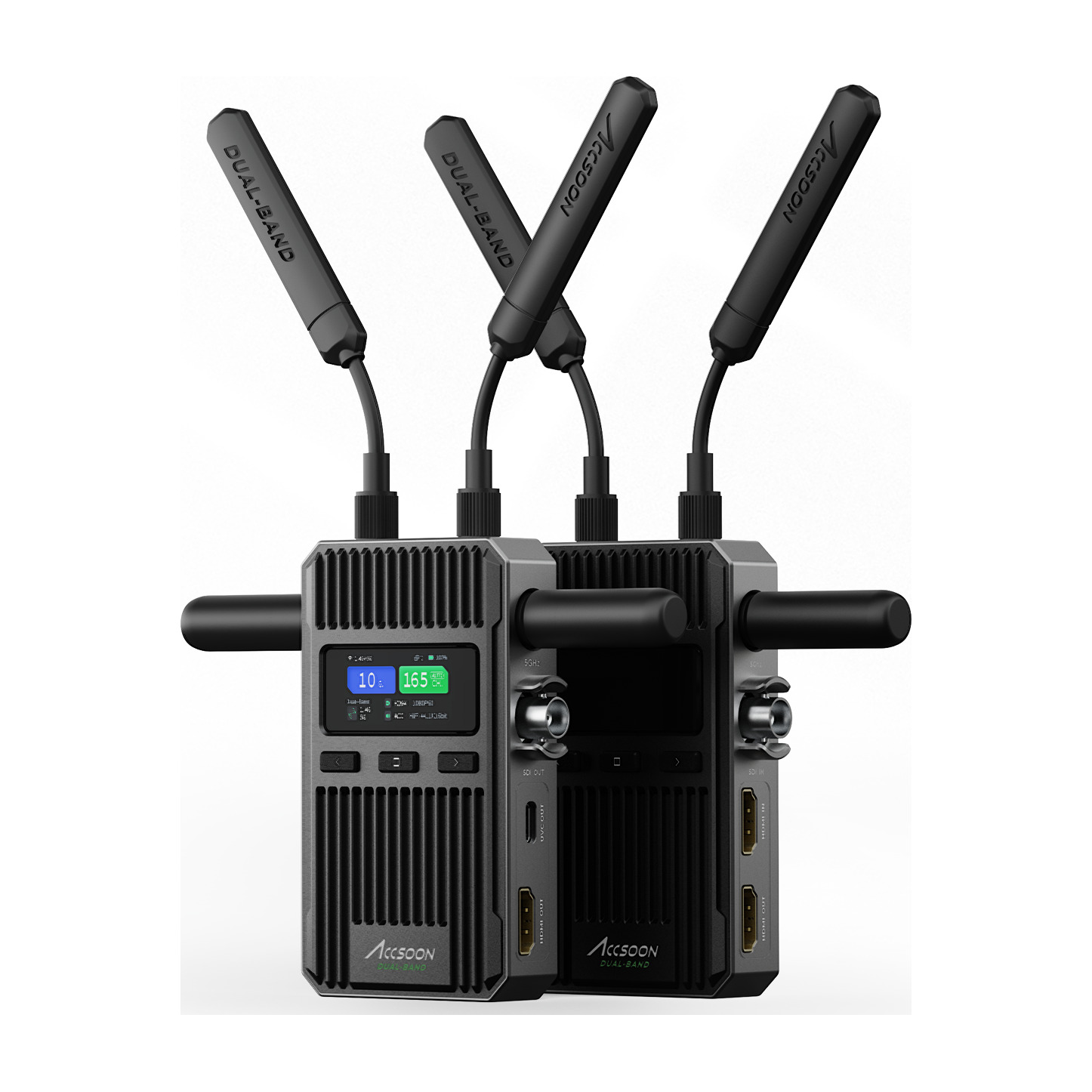

Accsoon CineView 2 SDI set

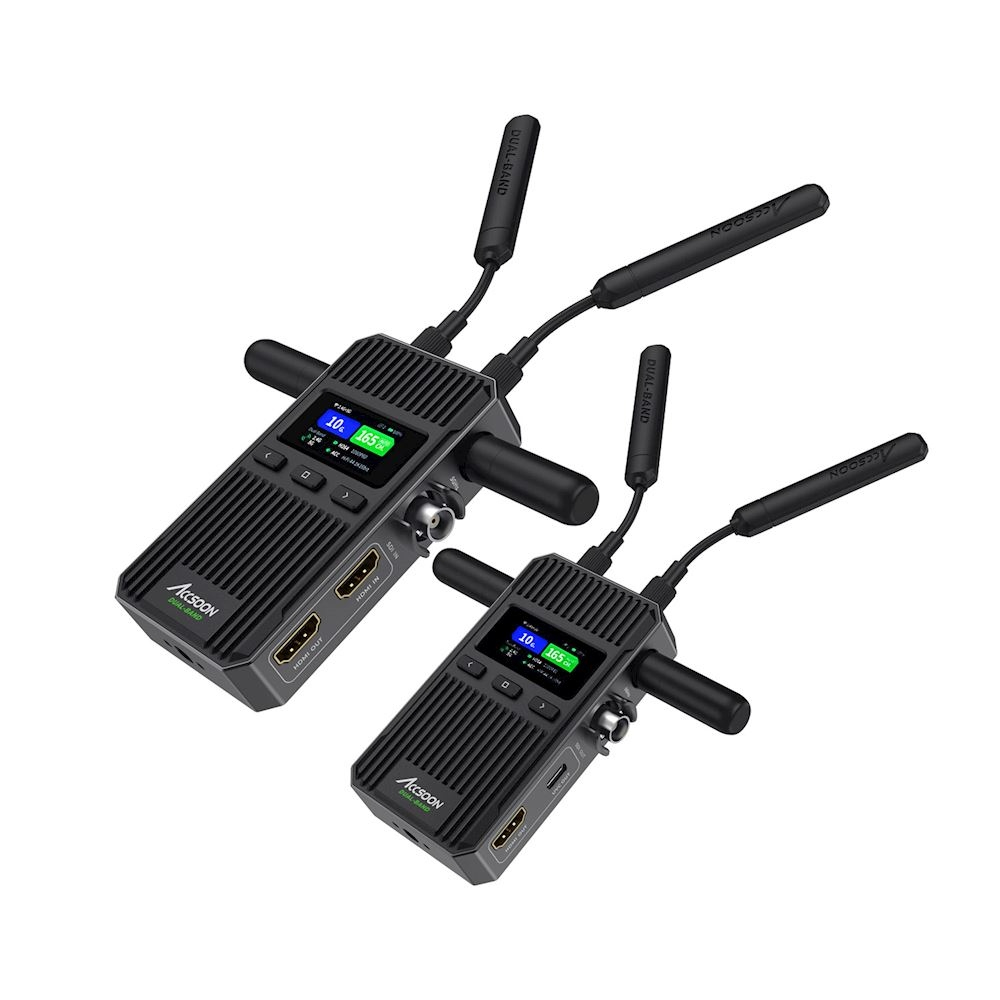

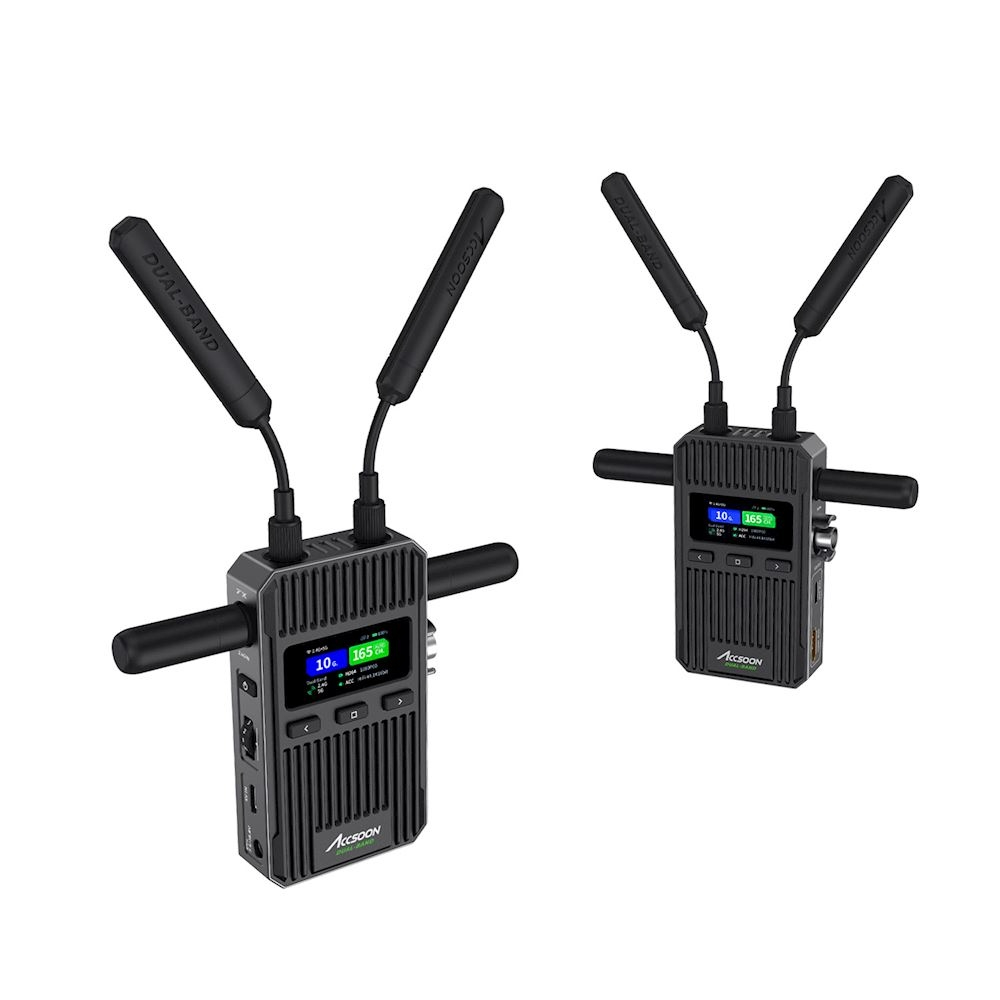

Accsoon CineView 2 SDI 1TX + 1RX ist ein drahtloses Überwachungsset für Kamerateams, Regisseure und die mobile Bildvorschau. Die Verbindung überträgt Full HD bis zu 60p mit dem H.264-Codec gleichzeitig in den Frequenzbändern 2,4 und 5 GHz, mit einer Systemlatenz von unter 50 ms (ohne Berücksichtigung der Kamera) und einer Reichweite von bis zu 450 m bei direkter Sichtverbindung ohne Hindernisse und Störungen. Das Set enthält einen Sender und einen Empfänger für die Fernanzeige in Full HD über SDI, HDMI oder USB-C UVC. Ein TX kann insgesamt maximal vier drahtlose Empfangsgeräte bedienen. Jedes Gerät verfügt über ein lüfterloses Aluminiumgehäuse, ein 1,47-Zoll-Farb-LCD und wird über NP-F-Akkus, 7,4–16,8 V Gleichstrom oder USB-C mit 5 V / 3 A mit Strom versorgt. Der Sender empfängt DCI/UHD HDMI 4K60 mit lokalem HDMI-Loop-Out; die drahtlose Übertragung erfolgt weiterhin in Full HD. Der RX verfügt über HDMI, SDI und einen separaten USB-C-UVC-Bildausgang für den Computer. Akkus, Kabel und Überwachungsausrüstung sind separat zu erwerben.

ACCSOON CINEVIEW 2 SDI · 1TX + 1RX

Drahtlos für das Filmteam

Das Set enthält einen Sender und einen Empfänger für die Fernanzeige in Full HD über SDI, HDMI oder USB-C UVC.

Full HD 60p450 m,<50 ms

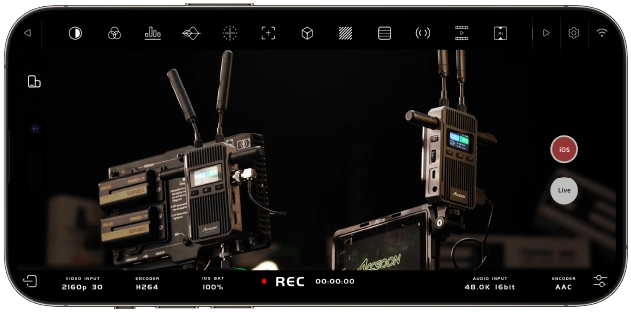

Vorschau auf der Kameraseite

Das Foto in der Hersteller-App zeigt den CineView 2 SDI-Kamerasender und die mobile Vorschau. Der SDI- oder HDMI-Ausgang der Kamera wird an den TX angeschlossen. Das Smartphone empfängt direkt über Accsoon SEE, ein kompatibler Hardware-RX versorgt den Fernmonitor. Kamera, Mobilgerät und Monitore sind nicht im Lieferumfang enthalten.

4K lokal, Full HD drahtlos

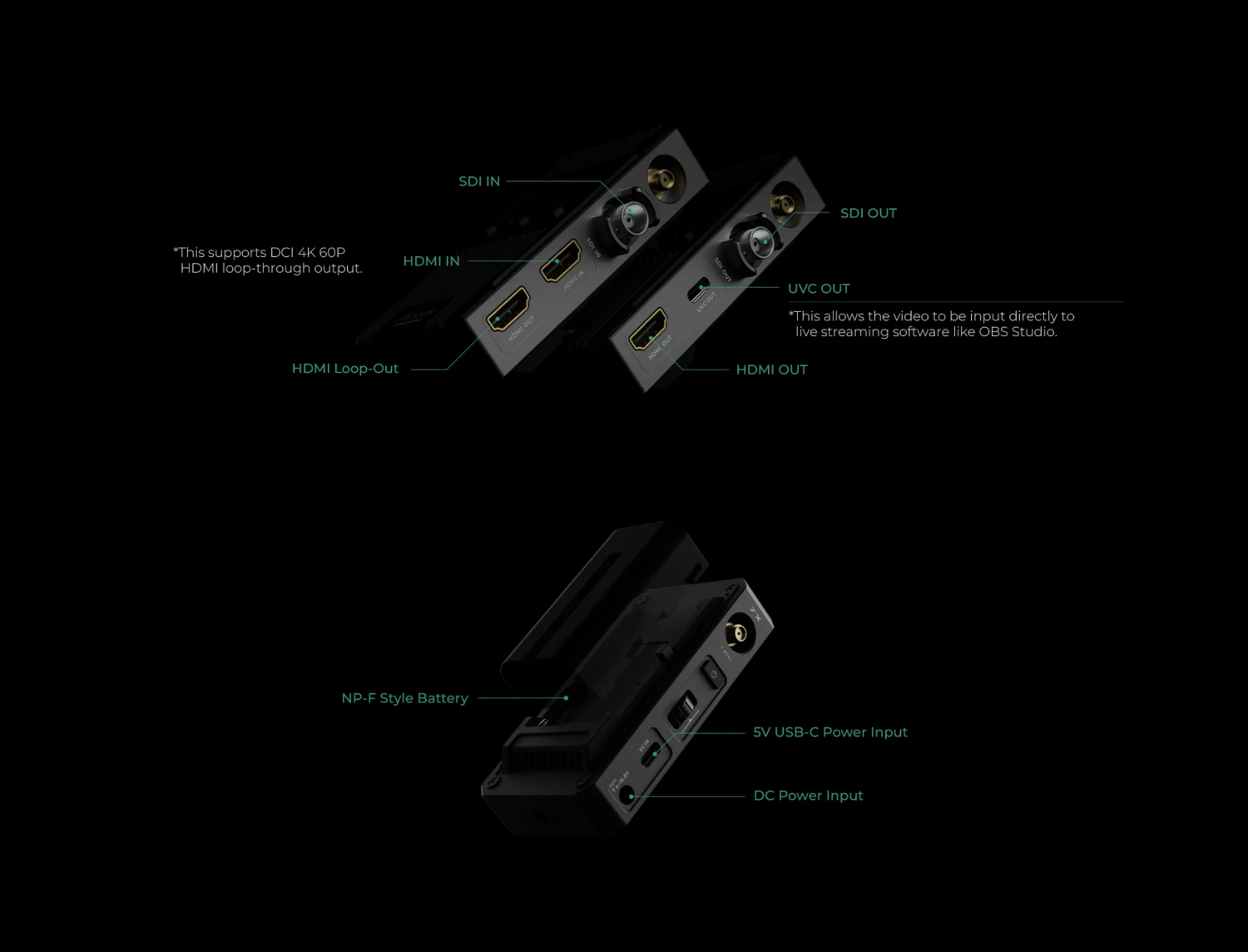

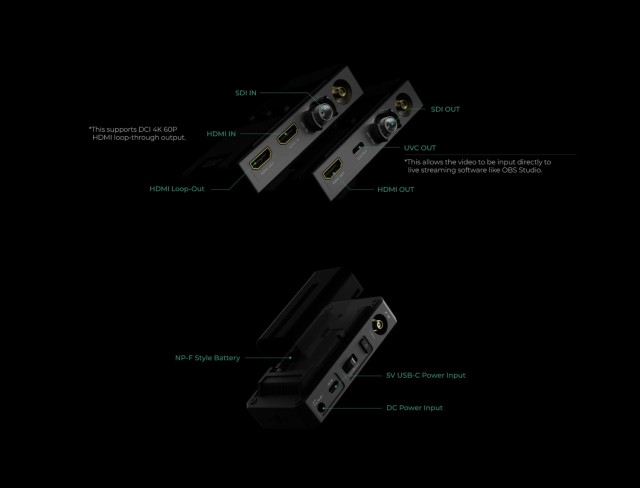

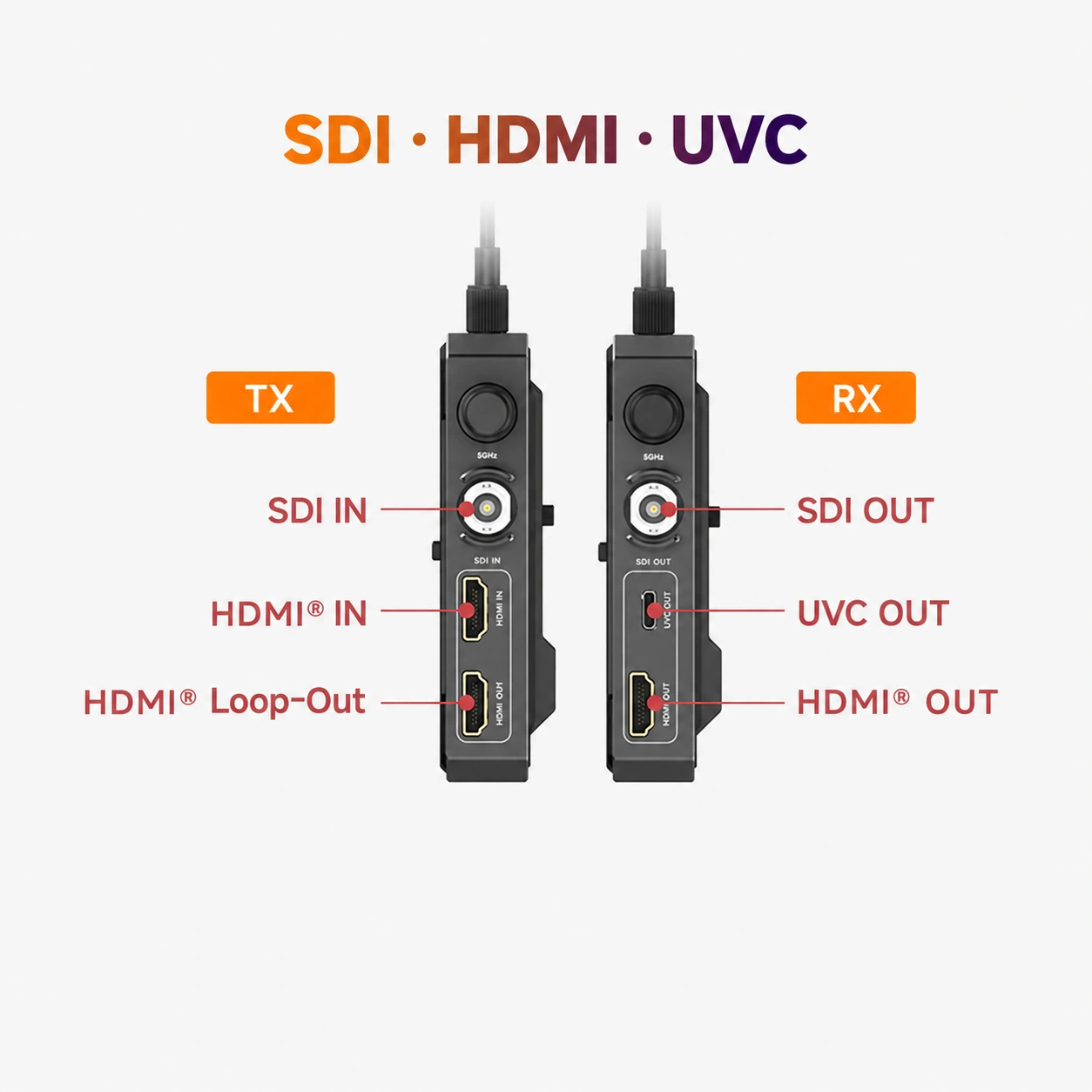

Der TX empfängt SDI und HDMI und bietet einen lokalen HDMI-Loop-Out. Sowohl der HDMI-Eingang als auch der lokale Loop-Out unterstützen DCI/UHD 4K bis zu 60p, die drahtlose Übertragung und die Ausgänge des RX bleiben jedoch auf Full HD bis zu 60p beschränkt. Der TX empfängt 3G-SDI der Stufen A/B; der RX gibt über SDI der Stufe A, HDMI und USB-C UVC aus. In der Abbildung sind die Eingänge des TX auf der linken Seite von den Ausgängen des RX auf der rechten Seite getrennt dargestellt. Dieses Paket enthält beide Geräte.

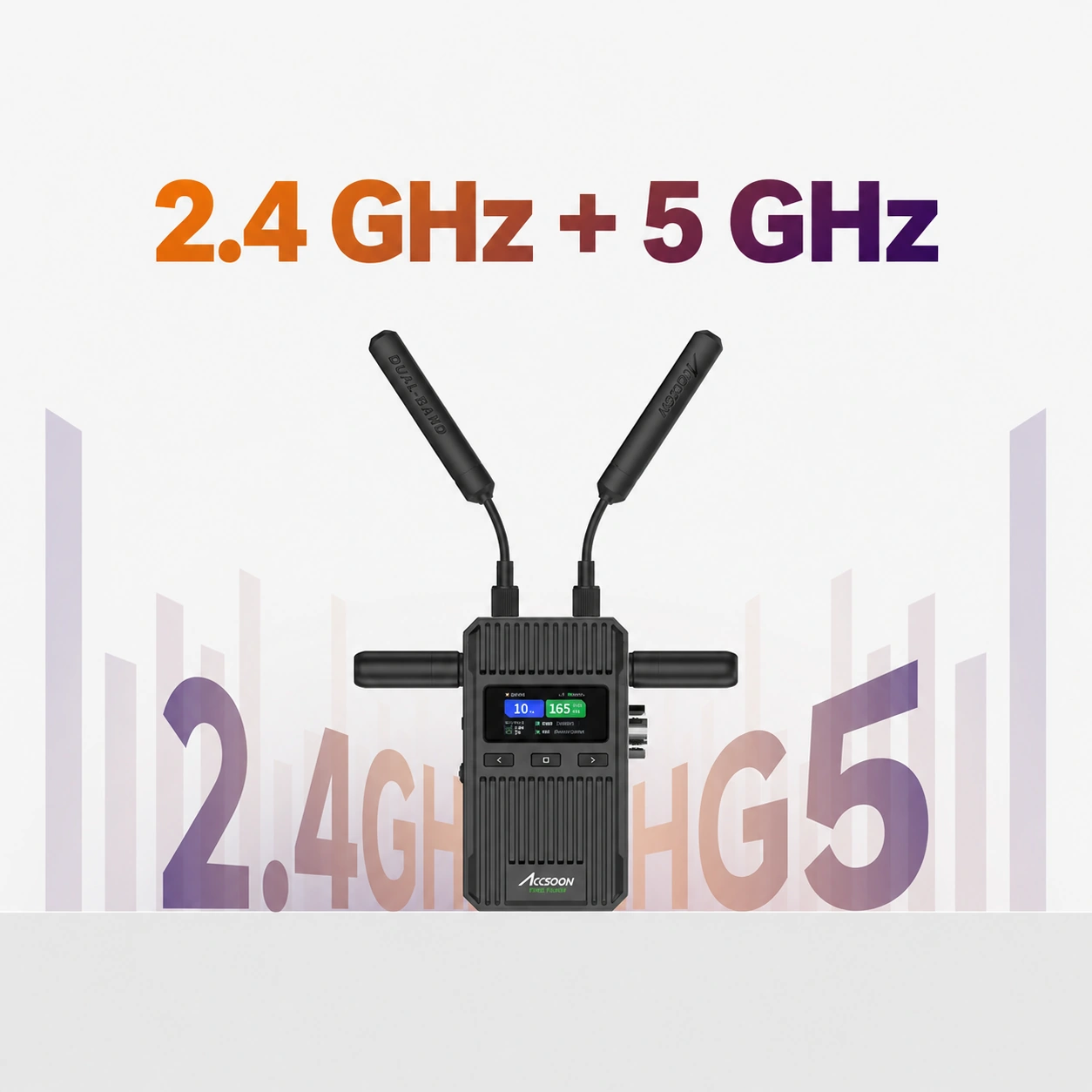

Zwei Frequenzbänder gleichzeitig

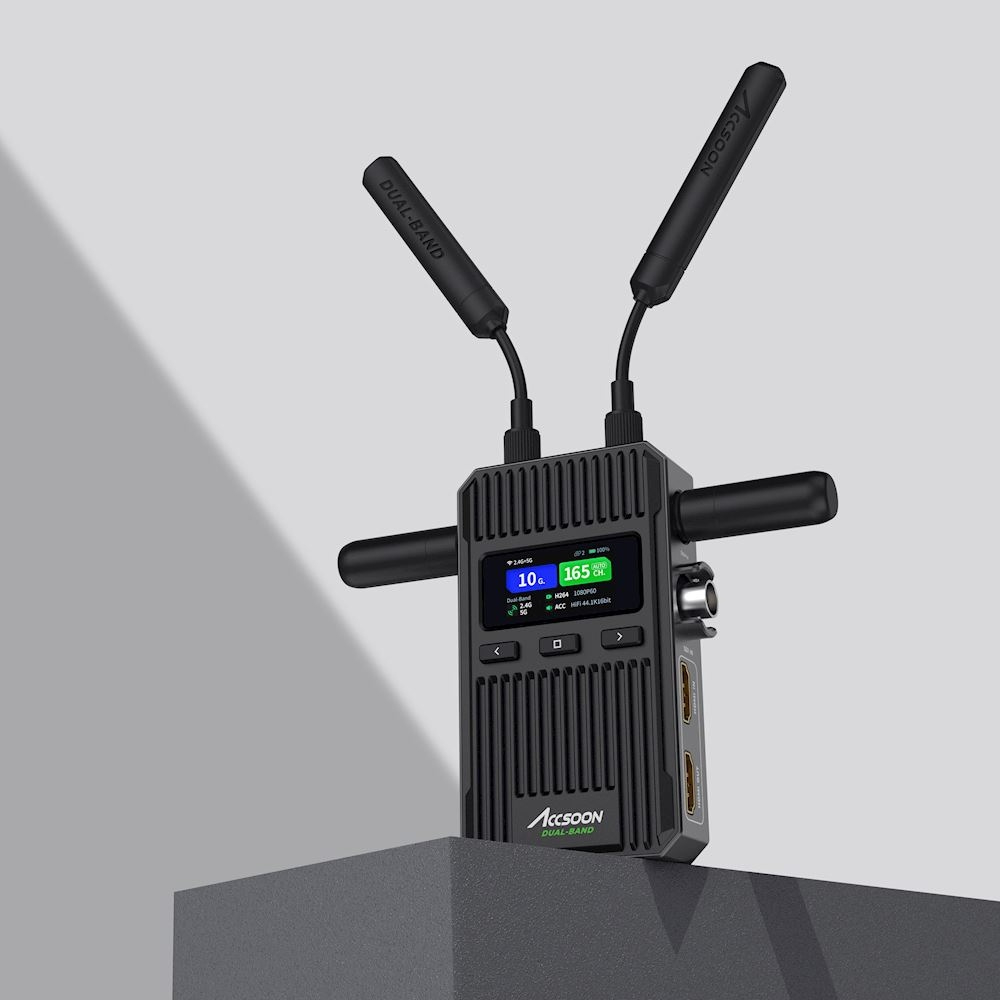

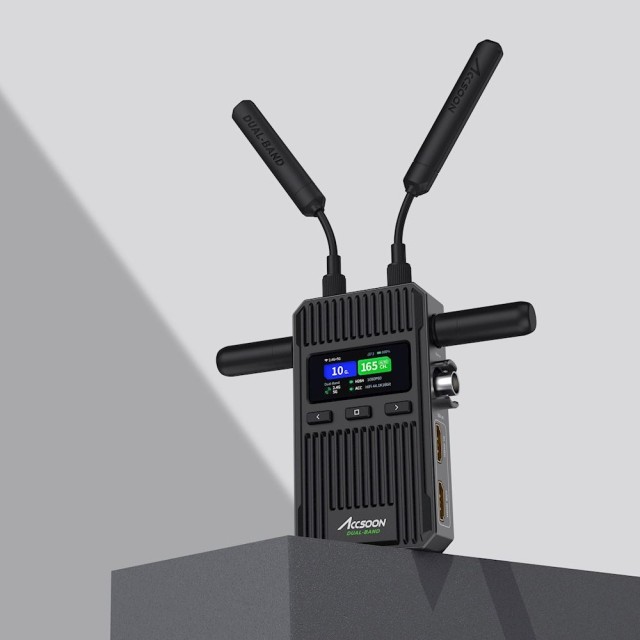

CineView 2 SDI überträgt das Bild gleichzeitig in den Frequenzbändern 2,4 und 5 GHz. Der Empfänger nutzt beide Datenströme für eine stabilere Übertragung. Zwei längere Antennen oben und zwei kürzere seitliche Antennen gehören zum neuen Design dieser Generation. Störungen oder Hindernisse werden dadurch nicht beseitigt; für eine zuverlässige Vorschau benötigen Sie weiterhin eine geeignete Aufstellung der Geräte.

Reichweite für Kamerabewegungen

Der Hersteller gibt eine Reichweite von bis zu 450 m bei direkter Sichtverbindung, ohne Hindernisse und ohne Störungen an. Die Systemlatenz liegt unter 50 ms, ohne Berücksichtigung der Kameralatenz. Wände, Funkverkehr und die Position des Empfängers können die tatsächliche Reichweite verringern. Die Abbildung veranschaulicht die angegebene Reichweite, nicht jedoch eine garantierte Verbindung in jeder Umgebung.

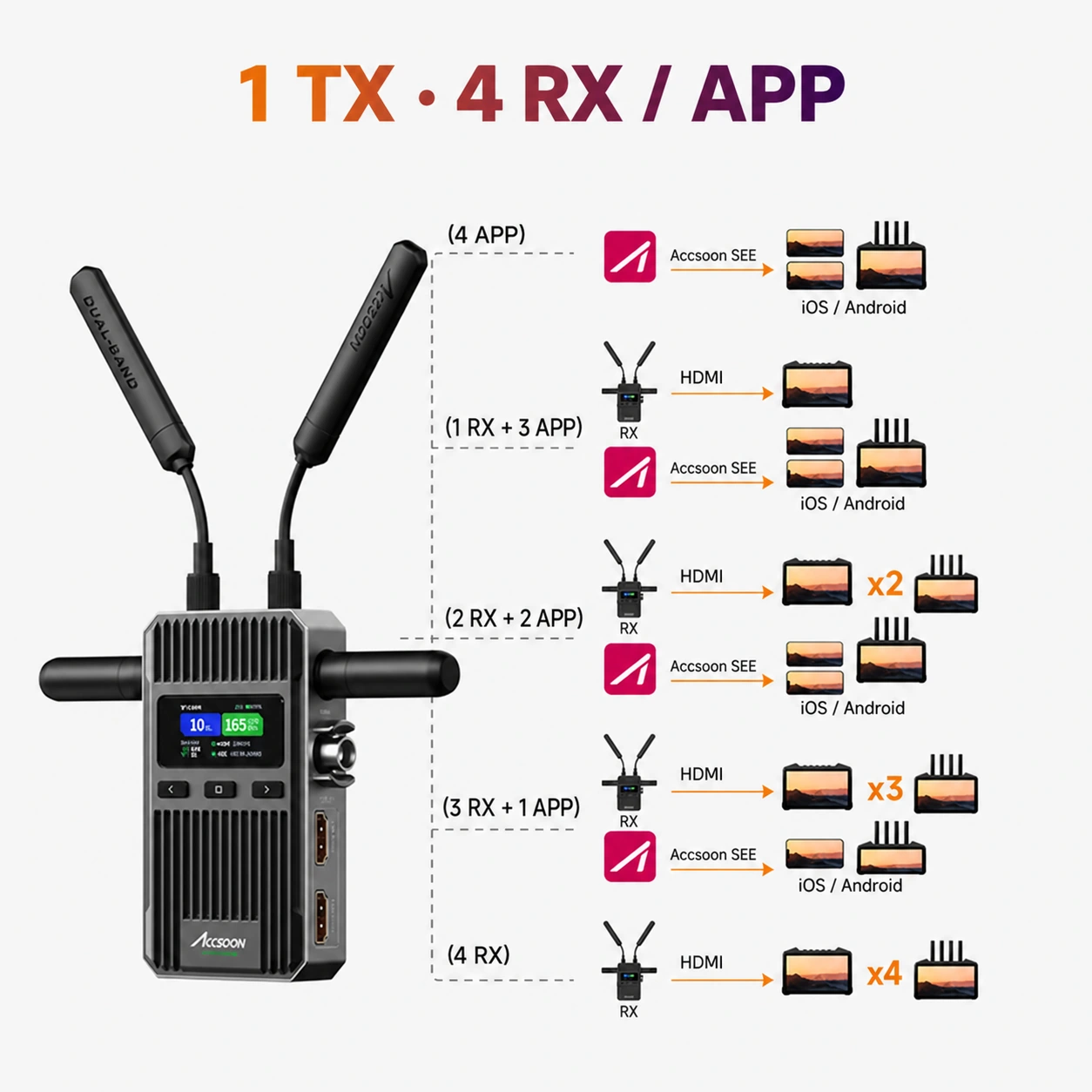

Eine Quelle, vier Geräte

Ein TX kann insgesamt maximal vier drahtlose Empfangsgeräte bedienen: kompatible RX-Geräte oder Smartphones/Tablets mit Accsoon SEE. Die fünf Zeilen im Schema stellen alternative Kombinationen dar, nicht fünf gleichzeitige Verbindungen. Ein kabelgebundener Monitor hinter dem RX oder ein lokaler HDMI-Monitor am TX belegt keinen weiteren drahtlosen Steckplatz. Der mitgelieferte RX belegt einen Steckplatz; drei bleiben für weitere Geräte frei.

Erweiterung des CineView-Systems

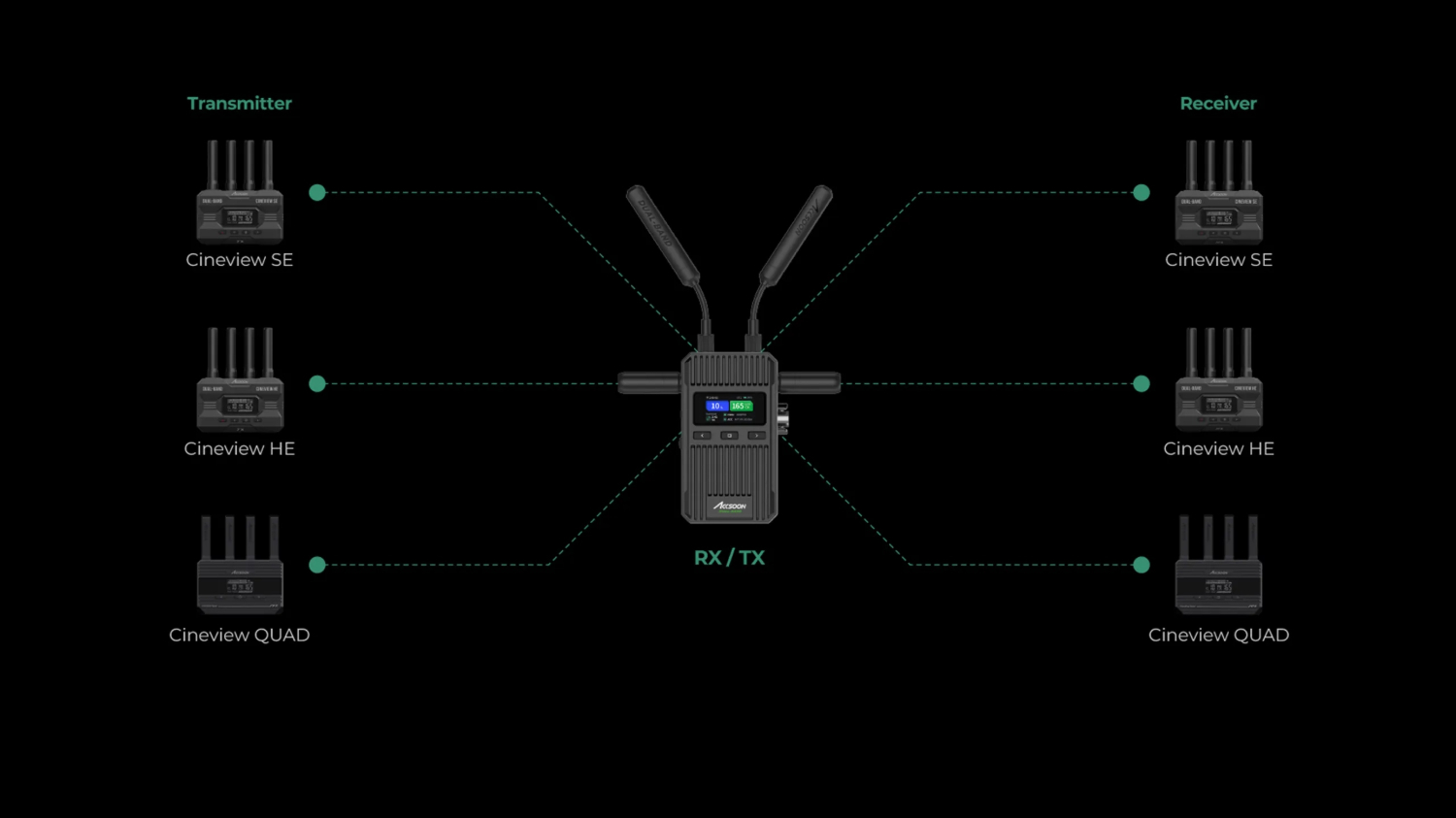

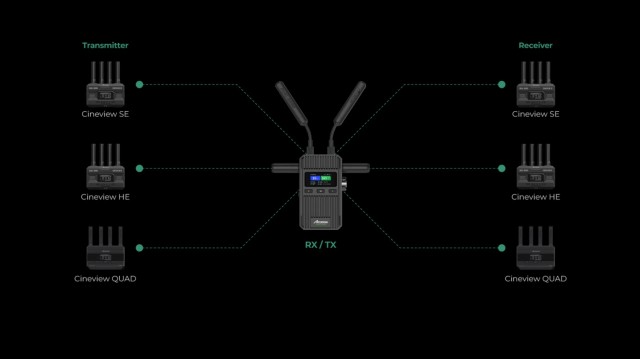

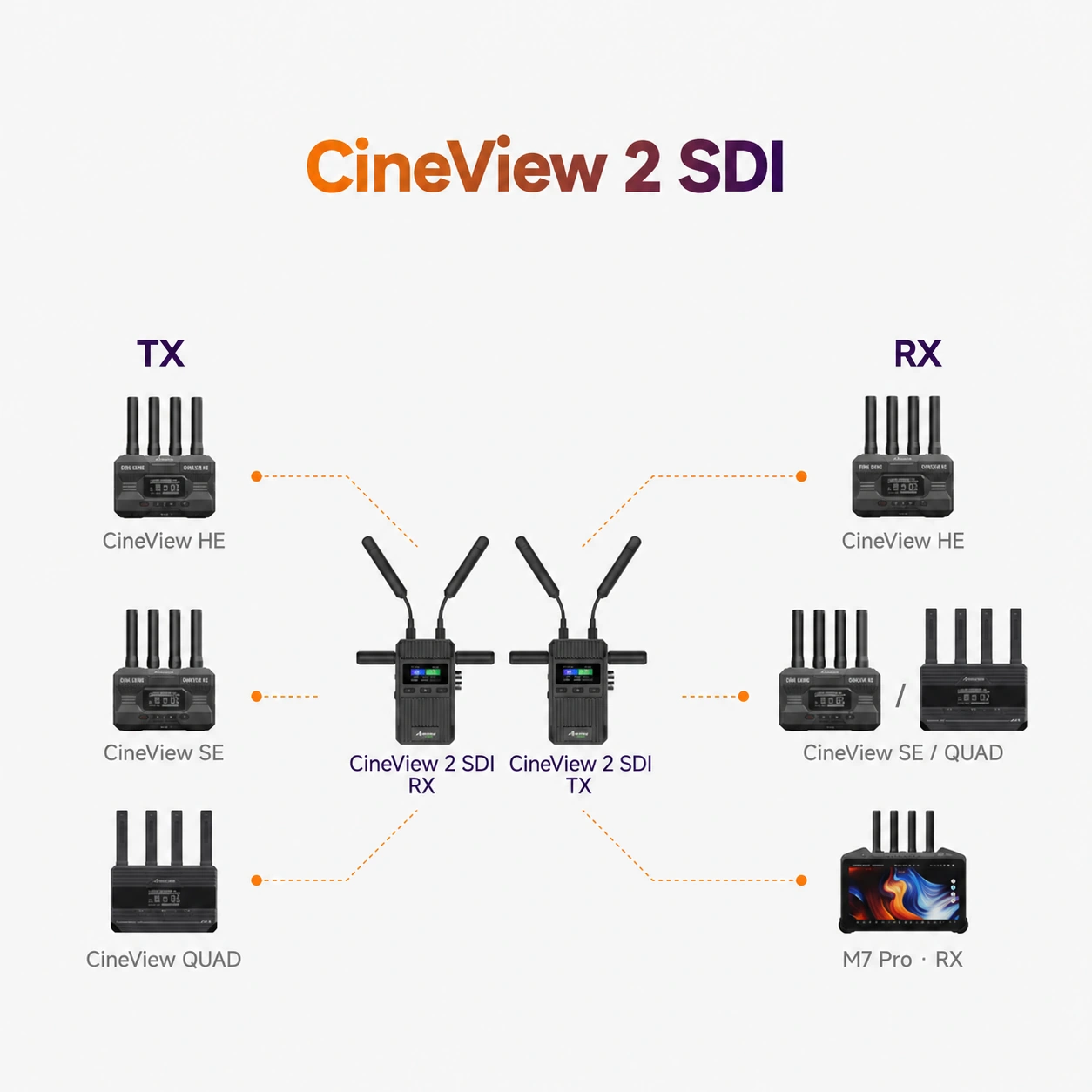

CineView 2 SDI ist laut Hersteller mit CineView SE, HE und Quad kompatibel. Sein TX kann das Bild auch an einen CineView M7 Pro-Monitor im RX-Modus übertragen. Das Schema zeigt mögliche Sender-Empfänger-Paare; es bedeutet nicht, dass alle abgebildeten Geräte im Lieferumfang enthalten sind. Überprüfen Sie die Rolle von TX/RX und das gemeinsam unterstützte Bildformat.

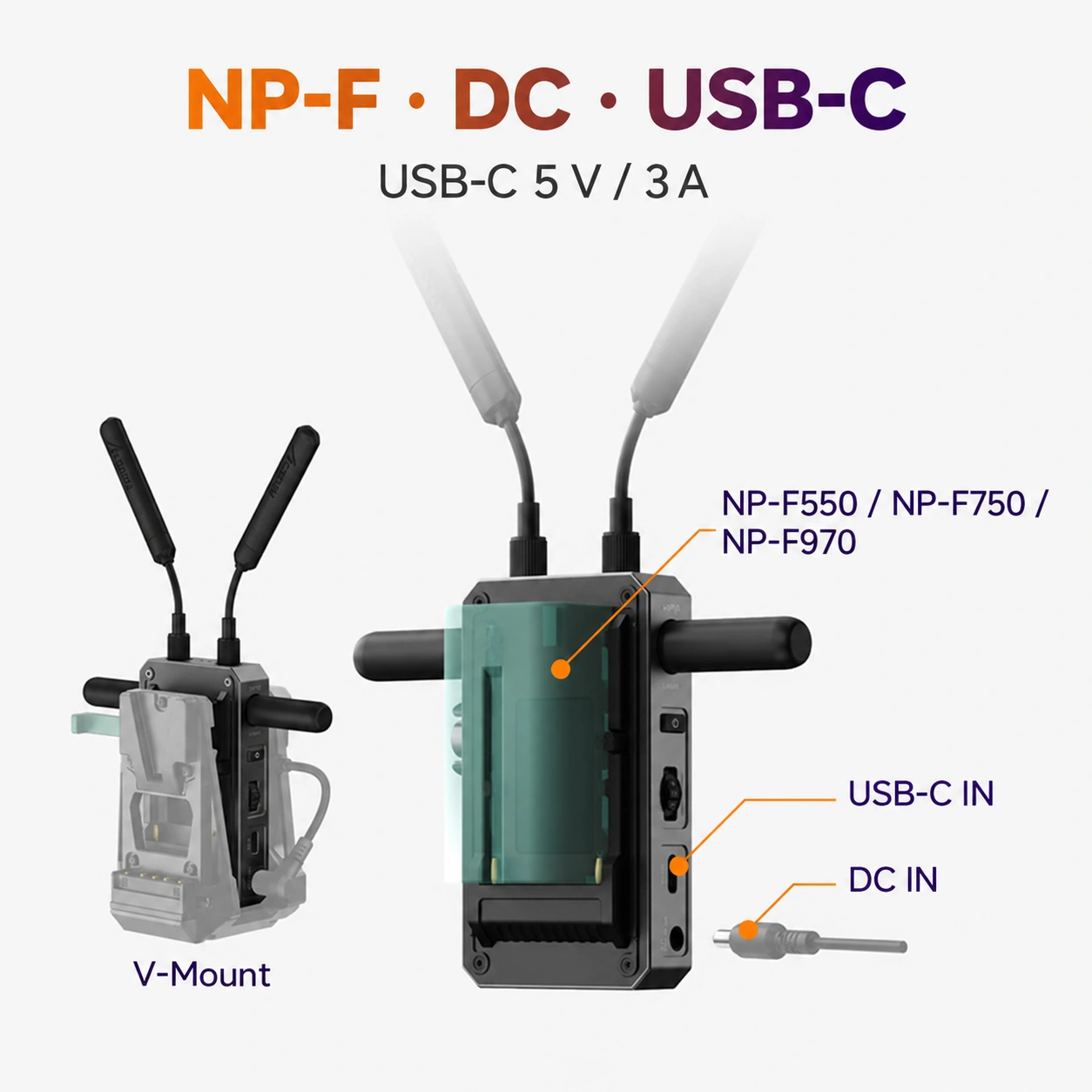

Drei Stromversorgungsoptionen

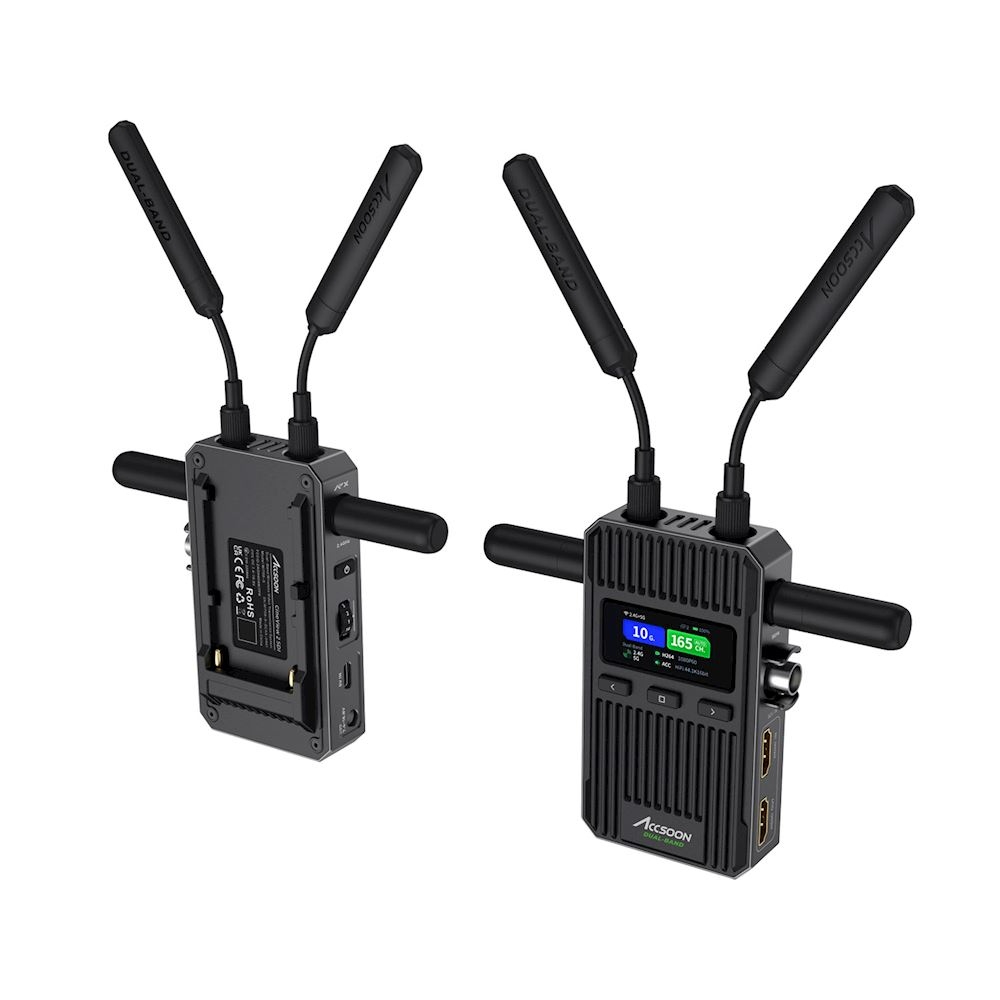

Jedes Gerät wird mit einem NP-F550/750/970-Akku, über DC 7,4–16,8 V oder einen separaten USB-C-Stromeingang mit 5 V / 3 A gemäß Handbuch v2.0 betrieben. Die DC-Buchse (5,5 × 2,1 mm) hat einen positiven Mittelkontakt. Die Leistungsaufnahme des TX liegt unter 6 W, die des RX unter 5 W. Die abgebildete V-Mount-Stromversorgung erfordert einen separaten Adapter; Akkus, Netzteile und Kabel sind separat zu erwerben.

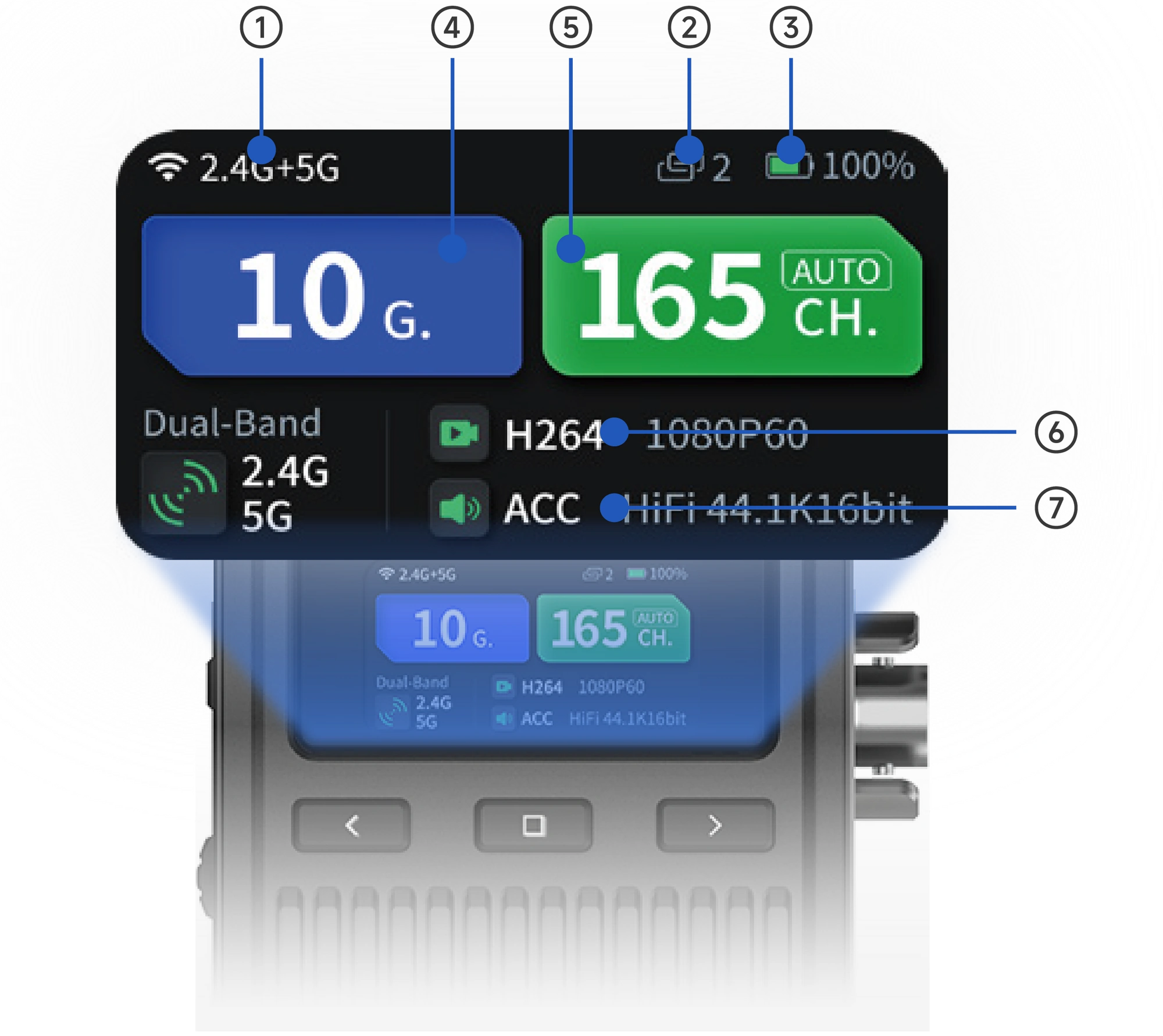

Verbindungsstatus auf dem Display

Das farbige 1,47″-LCD zeigt in einem nummerierten Schema an: 1 Signalstärke, 2 Anzahl der angeschlossenen Geräte, 3 Akkustatus, 4 Gruppe, 5 Kanal, 6 Bildformat und 7 Ton. Stellen Sie an TX und RX dieselbe Gruppe ein und bestätigen Sie die Änderung durch einen Neustart. Der TX wählt im AUTO-Modus (A) beim Start einen geeigneten Kanal aus; der RX folgt dem Sender.

Modus je nach Bedingungen

Das Gerätemenü bietet die Modi HQ, NOR und SPD. HQ priorisiert die Bildqualität, NOR einen ausgewogenen Betrieb und SPD die Geschwindigkeit. Passen Sie die Auswahl an die Umgebung und die Anforderungen an die Vorschau an. Befolgen Sie für Live-Übertragungen über die mobile App die Anweisungen im Handbuch; die unten gezeigte Darstellung entspricht der tatsächlichen Benutzeroberfläche des Geräts.

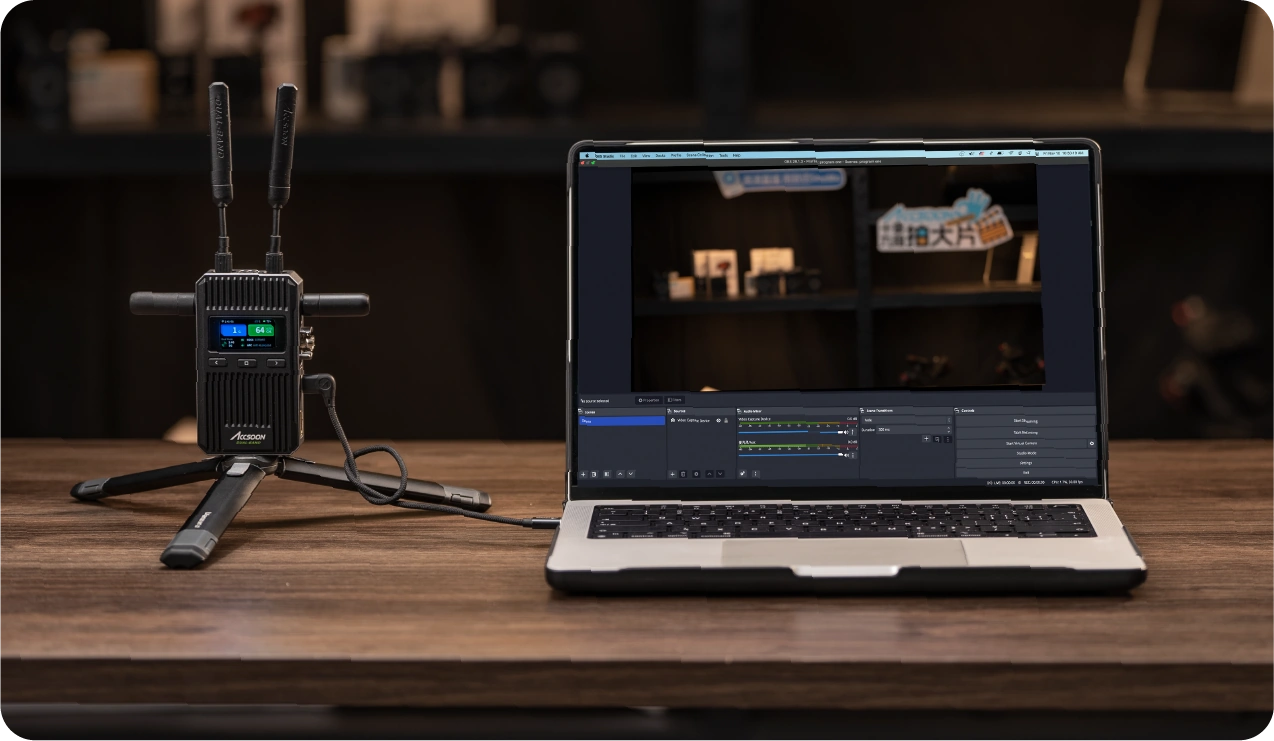

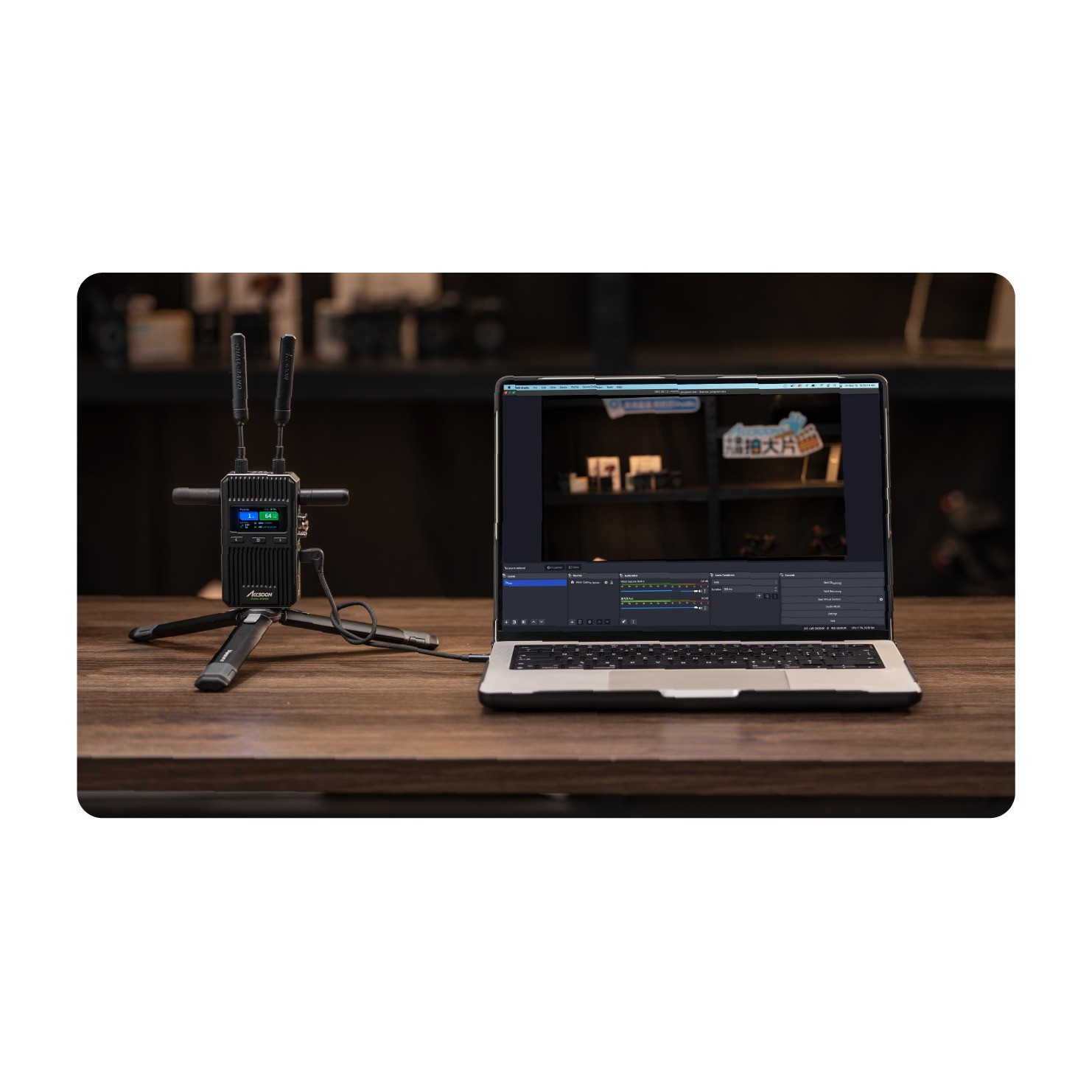

Bild direkt auf den Computer

Der Empfänger RX verfügt über einen separaten USB-C-UVC-Bildausgang für den Computer. Das Foto des Herstellers zeigt den RX, der zur Vorschau und für die Streaming-Software an ein Notebook angeschlossen ist. Es handelt sich um einen anderen Anschluss als den USB-C-Stromanschluss. Der RX bietet gleichzeitig HDMI- und SDI-Ausgänge; Internet, Computer und USB-Datenkabel müssen separat bereitgestellt werden.

Vorschau und Streaming in Accsoon SEE

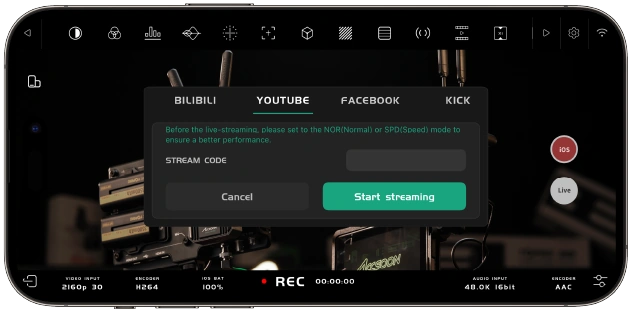

Ein Smartphone oder Tablet mit iOS oder Android empfängt das Bild direkt vom TX in der Accsoon SEE-App und belegt dabei einen WLAN-Slot. Die App bietet Wellenformanzeige, Zebra-Anzeige, Falschfarben, Schärfeeinstellung, LUT-Vorschau, Aufnahme und Einblendungen. Die Abbildung der Benutzeroberfläche zeigt die Eingabe der Adresse und des RTMP-Schlüssels; für den Stream sind eine eigene Internetverbindung des Mobilgeräts sowie die entsprechenden NOR/SPD-Einstellungen gemäß Handbuch erforderlich.

Leises und kompaktes Gehäuse

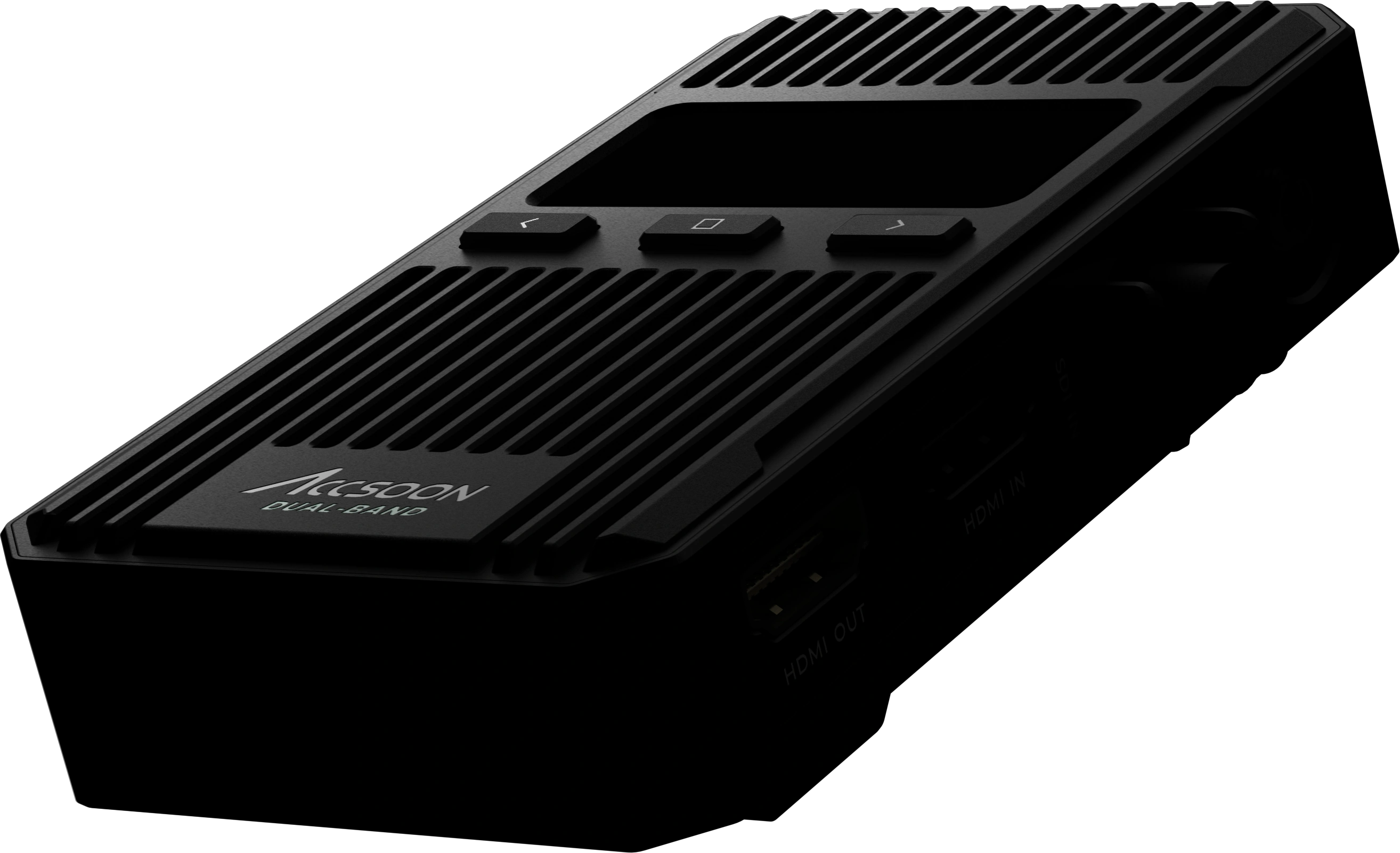

Das lüfterlose Aluminiumgehäuse verursacht keine zusätzlichen Lüftergeräusche. Das Gerät misst 60 × 27,5 × 106,5 mm und wiegt 210 g ohne Antennen. Ein 1/4″-20-Gewinde mit Verdrehsicherung erleichtert die Montage an einem Kamerastativ oder einer Halterung. Die Betriebstemperatur liegt zwischen −10 und 40 °C; eine Detailansicht des Herstellers zeigt den Aufbau der passiven Kühlung.

Lieferumfang des Sets 1TX + 1RX

Das Standard-Set enthält einen Sender, einen Empfänger, vier lange und vier kurze Antennen, zwei Cold-Shoe-Adapter sowie eine Bedienungsanleitung mit Garantiekarte. Die Abbildung bezieht sich auf dieses Set, nicht auf die Verpackung eines einzelnen TX oder RX. Akkus, Bild- und Stromkabel, Kamera, Computer und Monitore sind nicht im Lieferumfang enthalten.
