Accsoon Cineview SE - WIT04-SE

+3
Artikelcode: ACC-WIT04-SE

Accsoon CineView SE 1TX + 1RX ist ein drahtloses Monitor-Set für Kamerasysteme mit SDI und HDMI. Es überträgt Full HD bis zu 60p und PCM-Ton gleichzeitig in den Frequenzbändern 2,4 und 5 GHz, mit einer Systemlatenz von unter 50 ms (ohne Berücksichtigung der Kamera) und einer Reichweite von bis zu 350 m bei direkter Sichtverbindung ohne Hindernisse und Störungen.…

Weitere Informationen

509 € inkl. MwSt. 427.73 € ohne MwSt.
Zum Vergleich hinzufügen Preisentwicklung
Verfügbarkeit
Wir versenden: 13. 10.
> 5 Stück beim Lieferanten auf Lager
Artikelcode:
ACC-WIT04-SE
Zum Vergleich hinzufügen Preisentwicklung

Accsoon Cineview SE 1T4R combo

1 639 €ohne MwSt. 1 377.31 €

Accsoon Cineview SE - WIT04-SE-RX

2 Stück beim Lieferanten auf Lager268 €ohne MwSt. 225.21 €

Accsoon Cineview SE - WIT04-SE-TX

268 €ohne MwSt. 225.21 €

Top-Zubehör für Accsoon Cineview SE - WIT04-SE

PremiumCord 4K HDMI 2.0b High Speed ​​+ Ethernet Kabel, vergoldete Anschlüsse, 1 m

Hochwertiges Verbindungskabel zum Anschluss von zwei Audio-/Videogeräten über die
3.2 €
Zu versenden > 5 Stück

PremiumCord USB-C angled 90° cable (USB 3.2 GEN 2x2, 5A, 100W, 20Gbit/s) aluminum caps, cotton braid, 1m

PremiumCord USB-C-Kabel mit 90°-Winkel (USB 3.2 Gen 2x2, 5 A, 100 W, 20 Gbit/s) mit
11 €
Zu versenden > 5 Stück

Infinitek L-2.5CHWS 1,5m FLEX 3G/HD-SDI Kabel BNC-BNC

  • NEU
Konfektioniertes SDI-Kabel, Infinitek L-2.5CHWS, 1,5 m lang, mit den Steckverbindern
15 €
Zu versenden > 5 Stück

Tilta NP-F970 Battery (10500mAh) - Green

Der Tilta-Akku NP-F970 ersetzt Zellen der NP-F-Reihe, mit denen am Set Kameramonitore,
46 €
Zu versenden > 5 Stück

Tilta Battery Charger for L-Series/NP-F (2 Channel) - Green

Flaches Doppelladegerät von Tilta für Sony-Akkus der L-Series / NP-F und kompatible
18 €
Zu versenden 5 Stück

PremiumCord Slim HDMI 2.0 High Speed + Ethernet-Kabel, vergoldet, 0,5 m

PremiumCord Slim HDMI High Speed + Ethernet Kabel, vergoldete Stecker, 0,5m
5 €
auf Anfrage

Tilta NP-F550 Battery (3500mAh) - Green

Der Tilta-Akku NP-F550 ersetzt Zellen der NP-F-Reihe, mit denen am Set Kameramonitore,
23 €
Zu versenden 2 Stück

Canare L-2.5CHWS BNC / BNC 0,4 m, GRY

  • NEU
Konfektioniertes SDI-Kabel, Canare L-2.5CHWS, 0,4 m lang, mit den Steckverbindern
12 €
Zu versenden 1 Stück

Accsoon TopRig 100W 4-Bay NP-F Fast Charger

Das Accsoon TopRig NP-F (ACC-BC-01) ist ein Ladegerät mit vier Ladestationen für
58 €
auf Anfrage

Accsoon HDMI Cable (A-A)

Das Accsoon HDMI-Kabel (A-A) ist ein 50 cm langes Kabel mit zwei Steckeranschlüssen,
11 €
1 Stück beim Lieferanten auf Lager

Alles Zubehör anzeigen

Produktbeschreibung SPEZIFIKATIONEN VERPACKUNGSINHALT

Produktbeschreibung

Accsoon CineView SE 1TX + 1RX ist ein drahtloses Monitor-Set für Kamerasysteme mit SDI und HDMI. Es überträgt Full HD bis zu 60p und PCM-Ton gleichzeitig in den Frequenzbändern 2,4 und 5 GHz, mit einer Systemlatenz von unter 50 ms (ohne Berücksichtigung der Kamera) und einer Reichweite von bis zu 350 m bei direkter Sichtverbindung ohne Hindernisse und Störungen. Das 1TX + 1RX-Set überträgt das Full-HD-Bild einer Kamera auf entfernte Monitore. Der TX empfängt SDI oder HDMI; jeder RX verfügt über einen SDI- und einen HDMI-Ausgang. Ein Sender kann insgesamt maximal vier drahtlose Empfangsgeräte bedienen. Jede Einheit verfügt über ein lüfterloses Aluminiumgehäuse, ein 1,3-Zoll-OLED-Display und wird über NP-F-Akkus, 7,4–16,8 V Gleichstrom oder USB-C mit 5 V mit Strom versorgt. USB-C dient zur Stromversorgung. Akkus, Strom- und Bildkabel sowie Monitore sind nicht im Lieferumfang enthalten.

ACCSOON CINEVIEW SE · 1TX + 1RX

SDI und HDMI für Ihr Team

Das Set 1TX + 1RX überträgt das Full-HD-Bild einer Kamera auf entfernte Monitore. Der TX empfängt SDI oder HDMI; jeder RX verfügt über einen SDI- und einen HDMI-Ausgang.

SDI + HDMIFull HD 60p<50 ms

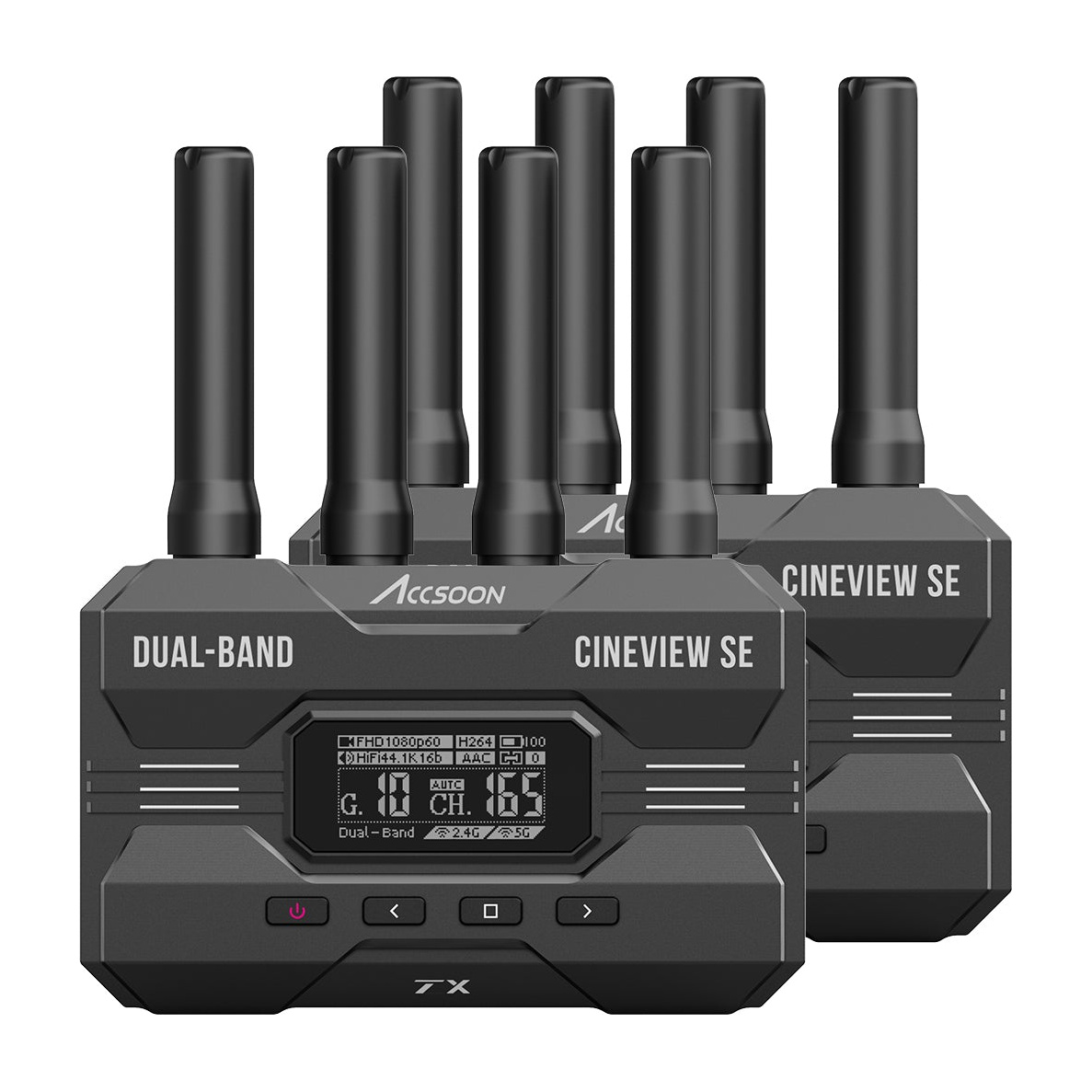

Accsoon CineView SE · SDI und HDMI für Ihr Team

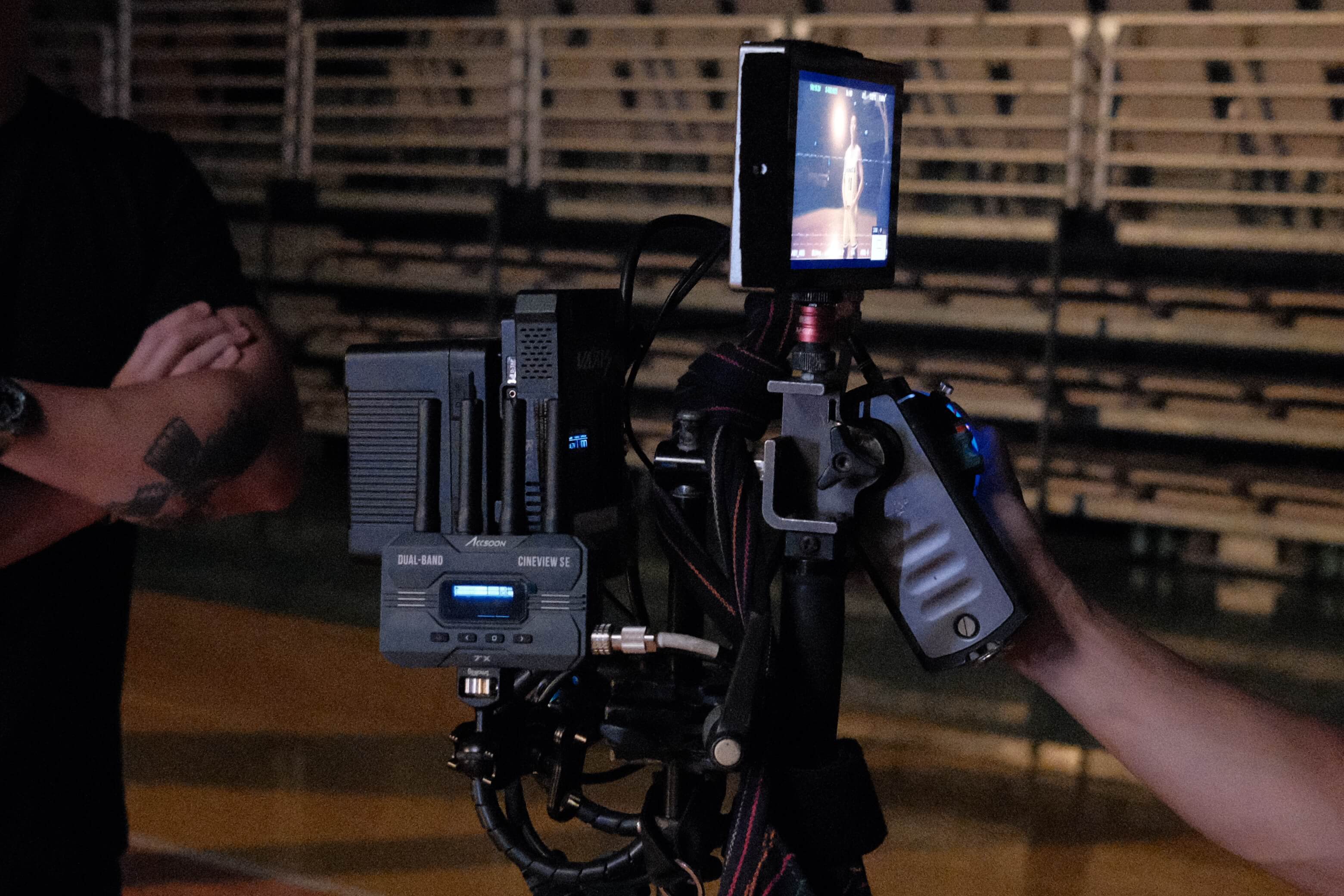

Accsoon CineView SE · Konfiguration auf der Kameraseite

Konfiguration auf der Kameraseite

Schließen Sie den TX an den SDI- oder HDMI-Ausgang der Kamera an und platzieren Sie den RX am entfernten Monitor. Das Herstellerfoto zeigt den SE-Sender auf einem Kamerastativ. Monitore und Kameraausrüstung sind separat zu erwerben.

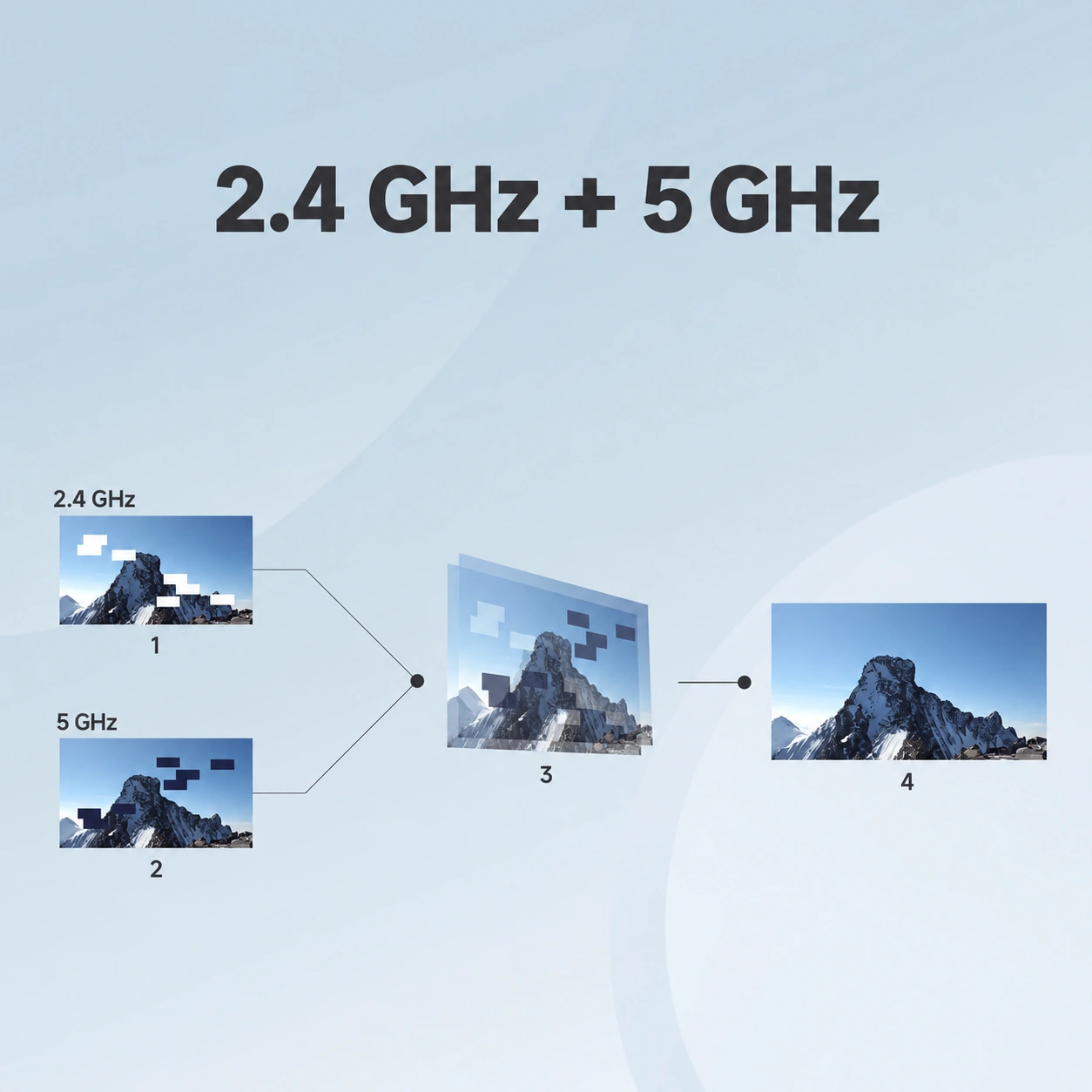

Zwei Frequenzbänder, ein Bild

CineView SE überträgt das Bild gleichzeitig im 2,4- und 5-GHz-Band. Der Empfänger vergleicht beide Datenströme und kombiniert die verfügbaren Daten zur Bildwiederherstellung. Die Abbildungen 1 und 2 veranschaulichen Störungen der einzelnen Datenströme, Abbildung 3 deren Kombination und Abbildung 4 das wiederhergestellte Ergebnis. Die Übertragung ist dadurch widerstandsfähiger; eine störungsfreie Verbindung kann jedoch nicht garantiert werden.

Accsoon CineView SE · Zwei Frequenzbänder, ein Bild
Accsoon CineView SE · Bewegungsfreiheit

Bewegungsfreiheit

Die Systemlatenz liegt unter 50 ms, ohne Berücksichtigung der Kameralatenz. Das Handbuch gibt eine Reichweite von bis zu 350 m bei direkter Sichtverbindung ohne Hindernisse und Störungen an. Wände, Funkverkehr sowie der Typ des Empfangsgeräts können die praktische Reichweite verringern. Planen Sie die Position der Kamera und der Monitore entsprechend; es handelt sich um eine Vorschauübertragung, nicht um eine Produktionsverbindung mit null Verzögerung.

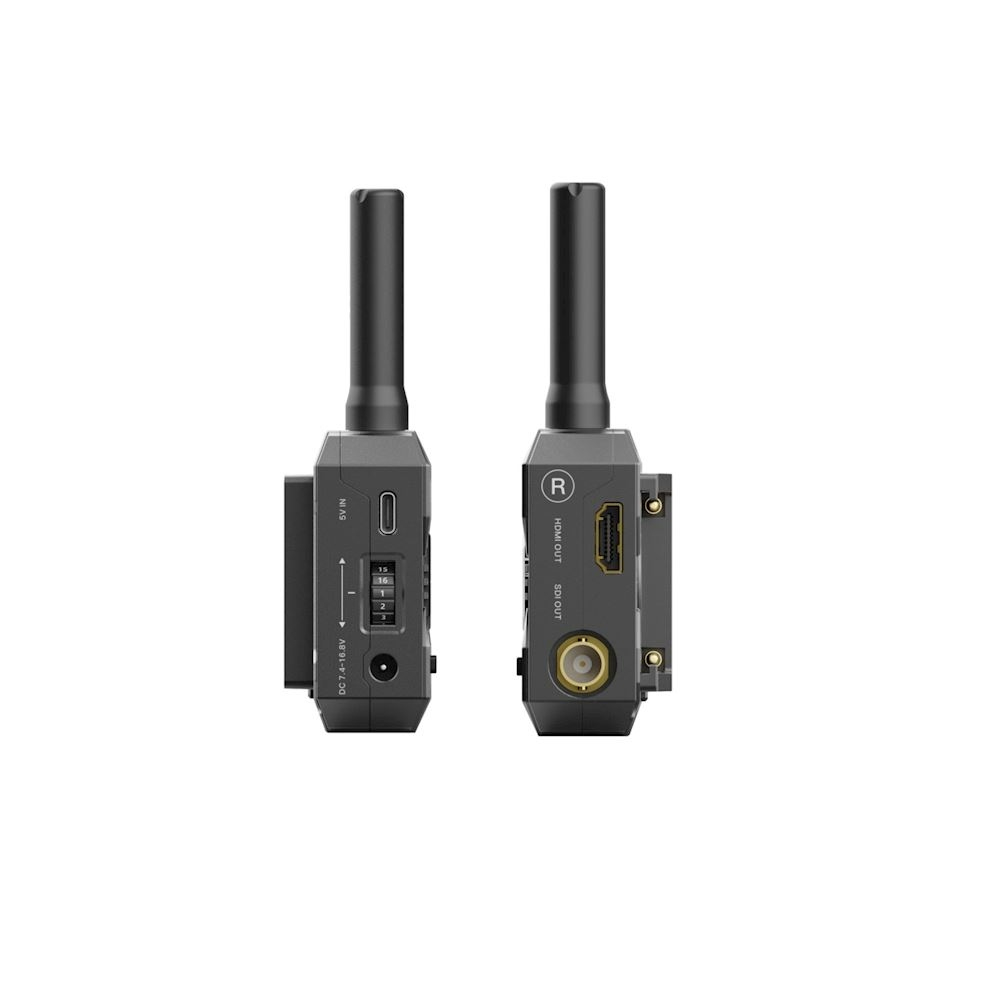

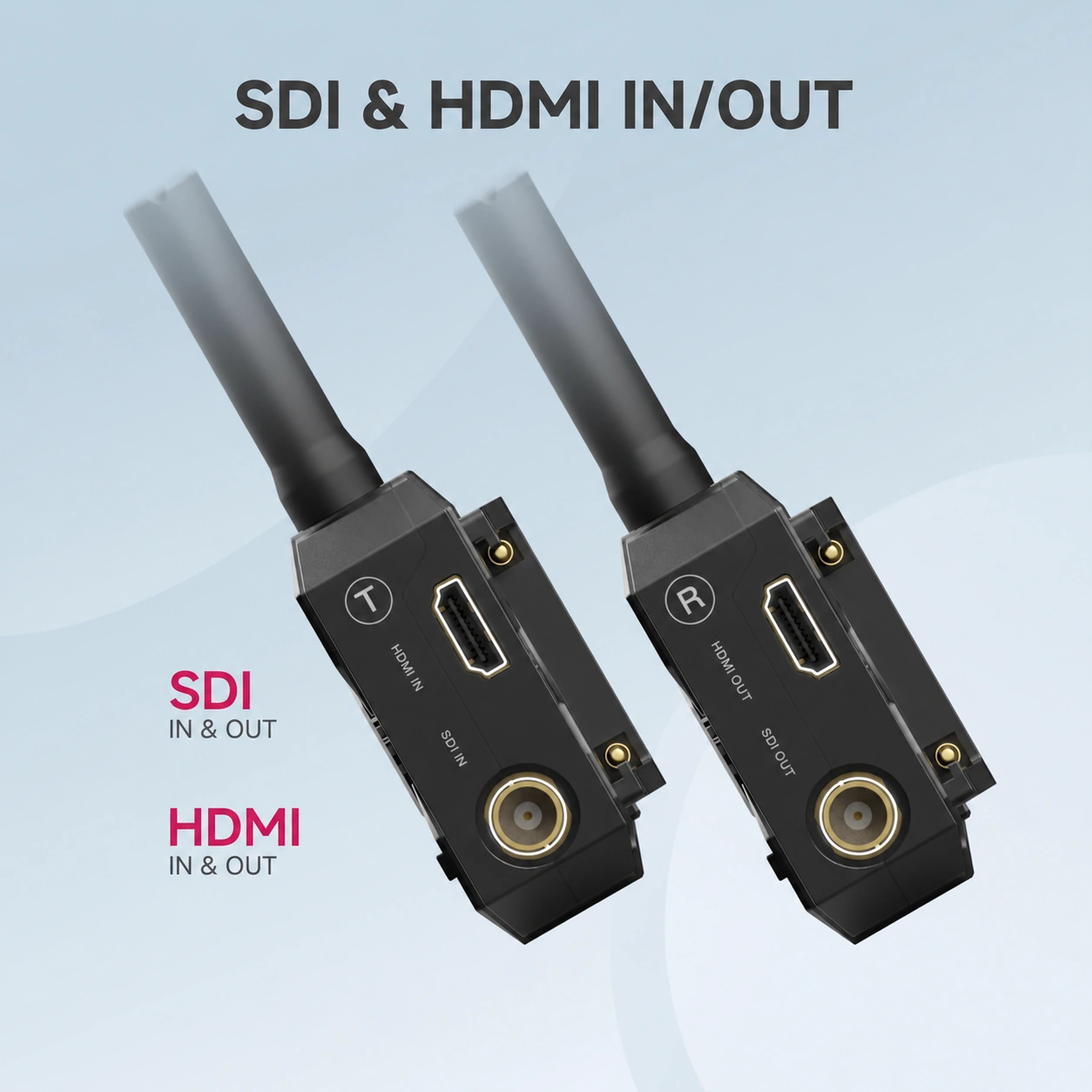

Eingänge des TX und Ausgänge des RX

Der TX verfügt über HDMI-Typ-A- und BNC-SDI-Eingänge; der RX bietet HDMI-Typ-A- und BNC-SDI-Ausgänge. Der TX empfängt 1080p23,98/24/25/29,97/30/50/59,94/60, bei 3G-SDI die Pegel A/B. Der RX gibt 1080p24/25/30/50/60 und SDI-Pegel A aus. Das SE verfügt weder über einen lokalen HDMI-Loop-Out noch über einen USB-Videoausgang; USB-C dient zur Stromversorgung. Der Computer benötigt eine separate HDMI/SDI-Aufnahmeschnittstelle.

Accsoon CineView SE · Eingänge des TX und Ausgänge des RX

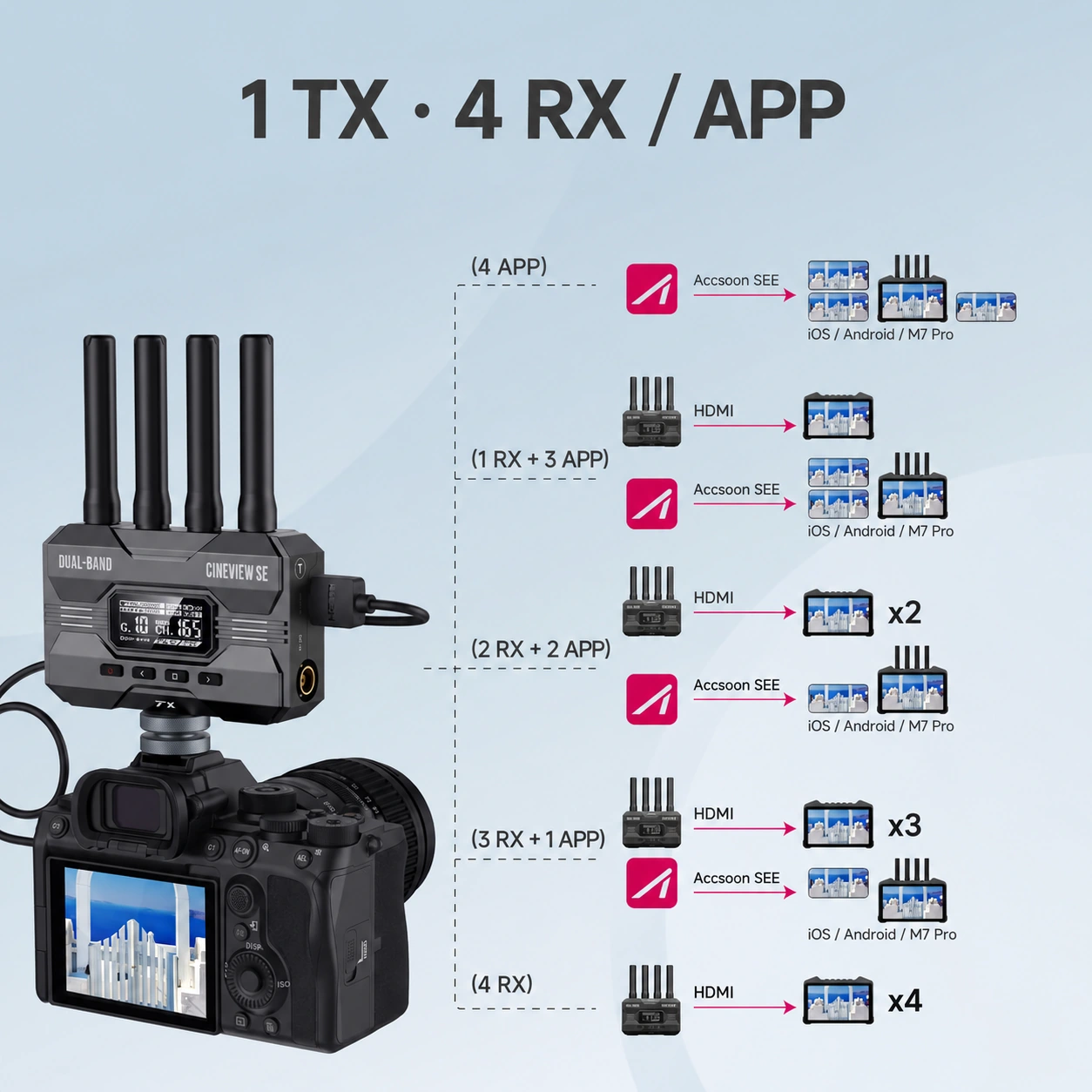

Accsoon CineView SE · Eine Quelle, bis zu vier Geräte

Eine Quelle, bis zu vier Geräte

Ein TX bedient insgesamt maximal vier drahtlose Empfangsgeräte: kompatible RX-Geräte, Smartphones oder Tablets mit Accsoon SEE. Das Smartphone empfängt direkt vom TX; ein kabelgebundener Monitor hinter dem RX belegt keinen weiteren Steckplatz. Das Schema zeigt alternative Gerätekombinationen, nicht fünf gleichzeitige Verbindungen. Der mitgelieferte RX belegt einen Steckplatz; es bleibt Platz für drei weitere drahtlose Geräte.

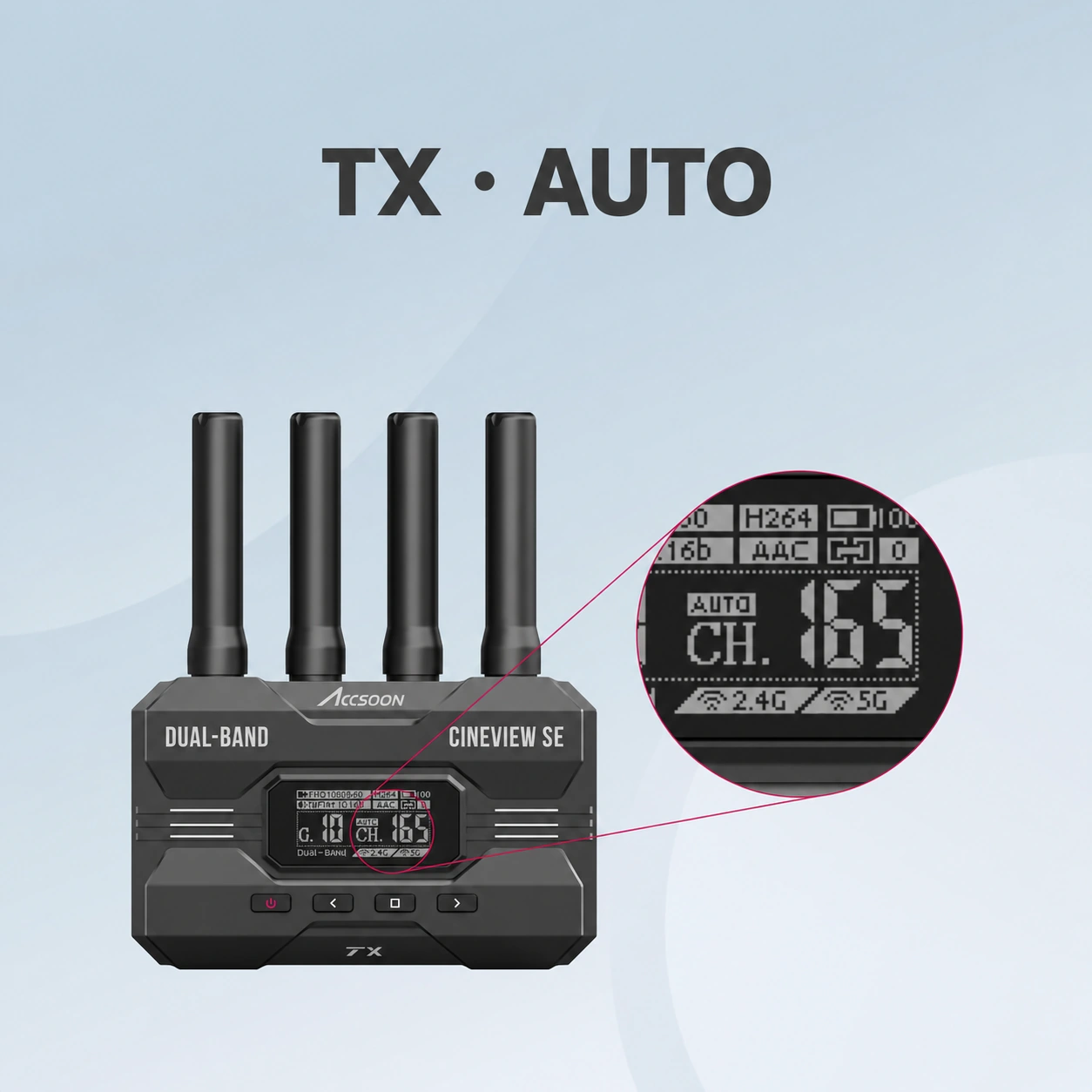

Kanalauswahl beim Start

Der TX in der Einstellung „AUTO“, Kanal 0, sucht beim Start die Umgebung ab und wählt einen geeigneten Übertragungskanal aus. Der RX verfolgt den gekoppelten Sender; er wählt den Sendekanal nicht selbstständig aus. Stellen Sie am TX und RX mit dem Wahlschalter 0–F dieselbe Gruppe ein und starten Sie das Gerät nach einer Änderung der Gruppe oder des Kanals neu. Die Modi HQ, NOM und SPD sorgen für ein ausgewogenes Verhältnis zwischen Bildqualität und Übertragungsleistung.

Accsoon CineView SE · Kanalauswahl beim Start

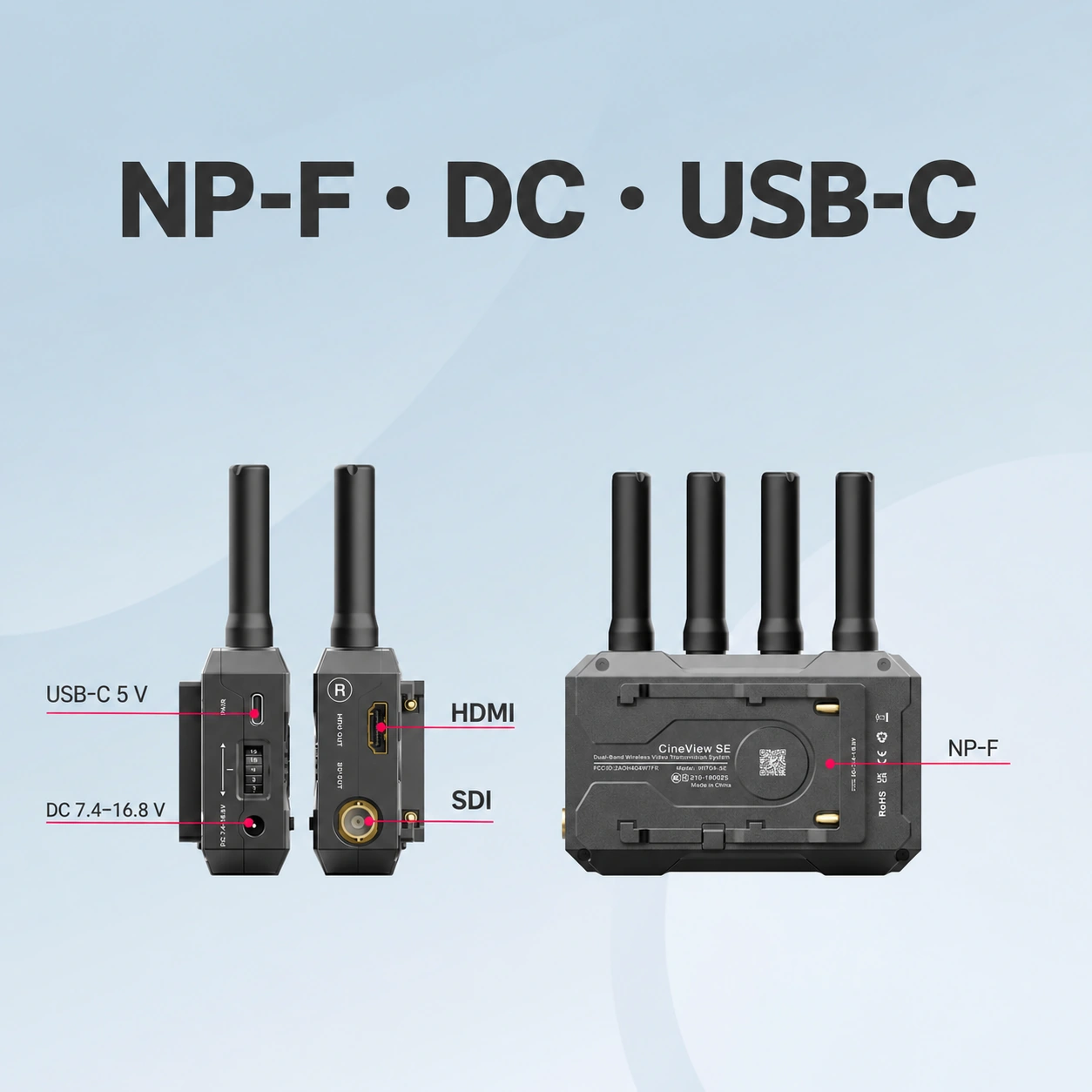

Accsoon CineView SE · Stromversorgung jeder Station

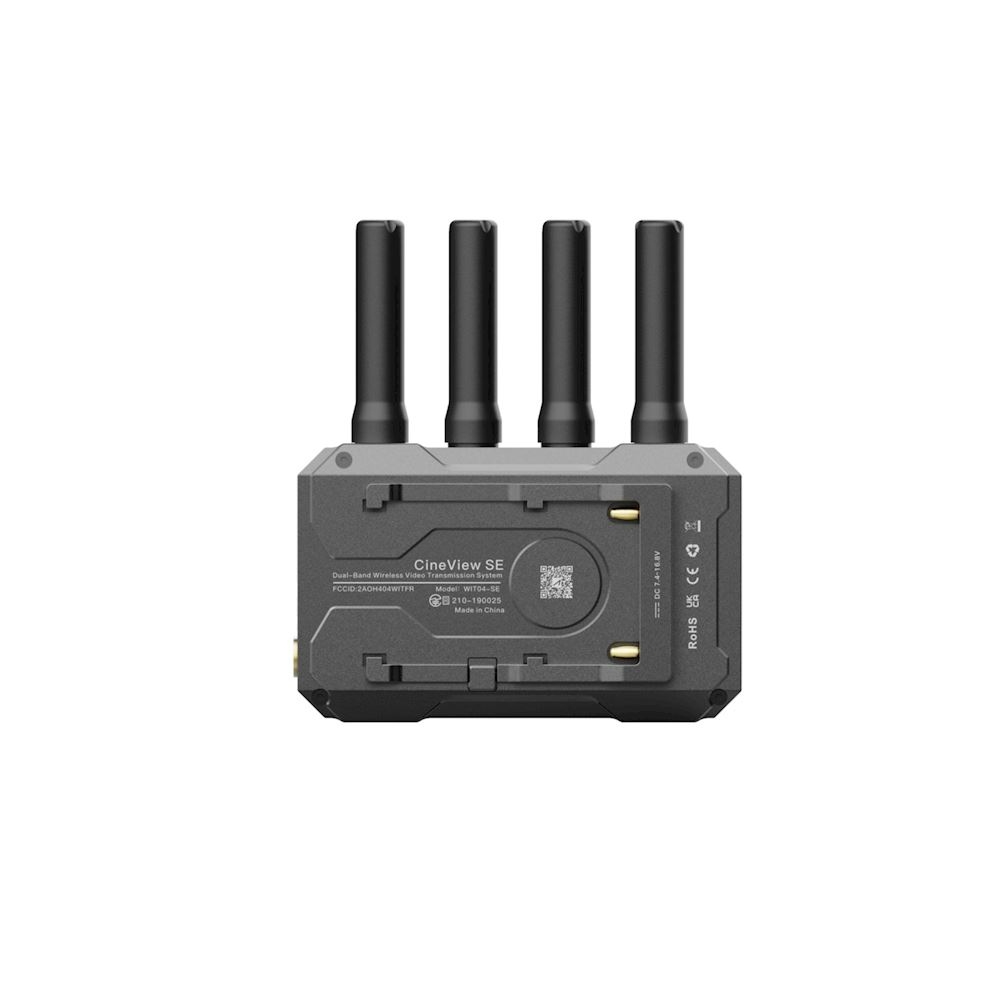

Stromversorgung jeder Station

Jede Einheit wird mit einem Akku vom Typ NP-F550/750/970, über Gleichstrom (DC) mit 7,4–16,8 V oder über USB-C mit 5 V betrieben. Für den Gleichstrombetrieb wird eine Buchse mit den Maßen 5,5 × 2,1 mm und positiver Mitte verwendet. Der abgebildete Empfänger zeigt die gemeinsamen Stromversorgungsanschlüsse; seine SDI- und HDMI-Anschlüsse sind Bildausgänge. Die typische Leistungsaufnahme beträgt beim Sender (TX) 4,5 W und beim Empfänger (RX) 3,5 W. Akkus, Netzteile und Kabel sind separat zu erwerben.

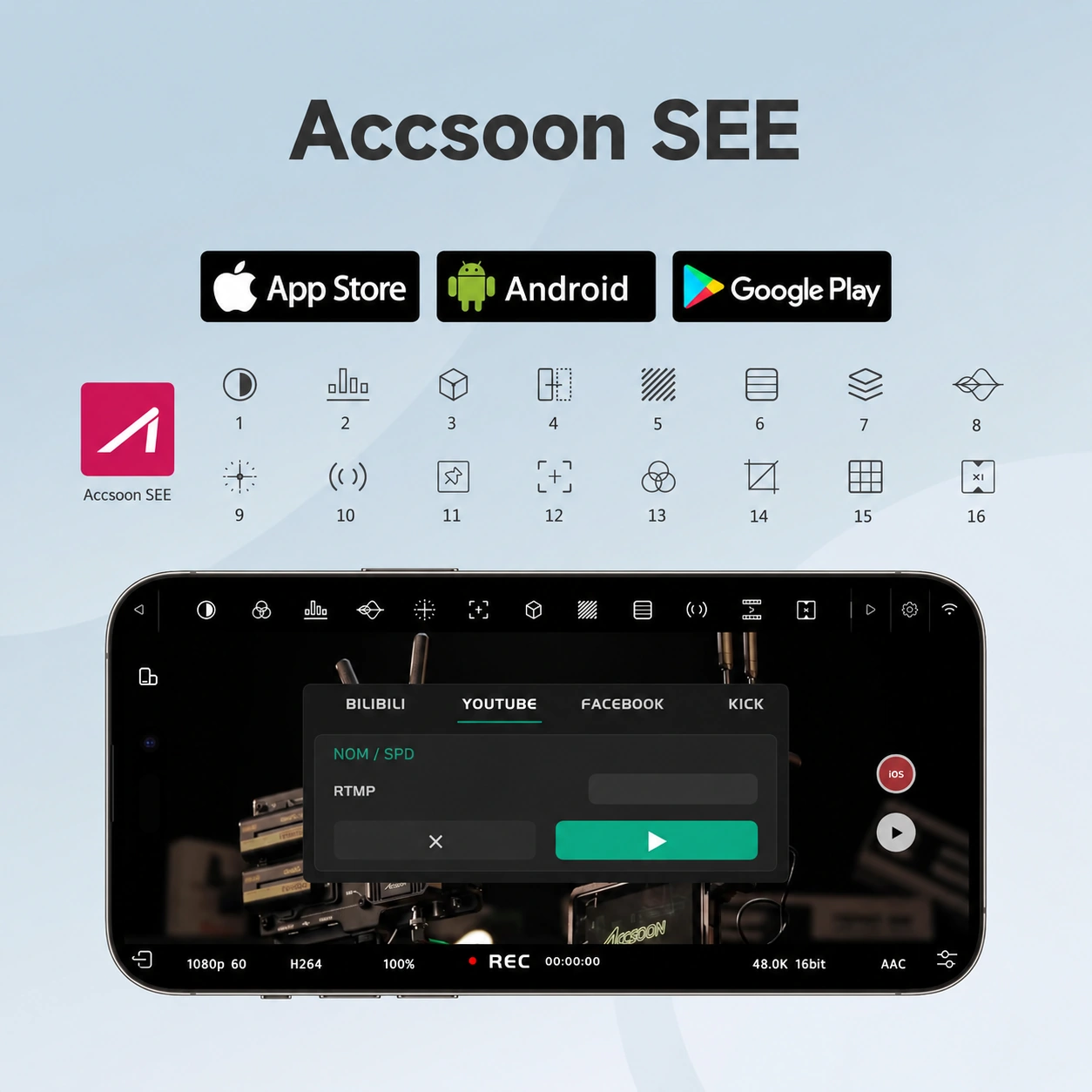

Vorschau in Accsoon SEE

Das Smartphone oder Tablet empfängt direkt von einem kompatiblen TX in Accsoon SEE für iOS oder Android. Es belegt einen drahtlosen Empfangssteckplatz. Die nummerierten Symbole des Herstellers entsprechen den unten aufgeführten Werkzeugen; die Beispiele veranschaulichen die Bedienung der App, die SE-Übertragung bleibt in Full HD.

  • 1 · Graustufen
  • 2 · Histogramm
  • 3 · LUT
  • 4 · Spiegeln
  • 5 · Zebra
  • 6 · Falschfarben
  • 7 · Überlagerung
  • 8 · Wellenform
  • 9 · Vektorskop
  • 10 · Ton
  • 11 · Markierungen
  • 12 · Schärfen
  • 13 · RGB
  • 14 · Screenshot
  • 15 · Raster
  • 16 · De-Squeeze
Accsoon CineView SE · Vorschau in Accsoon SEE

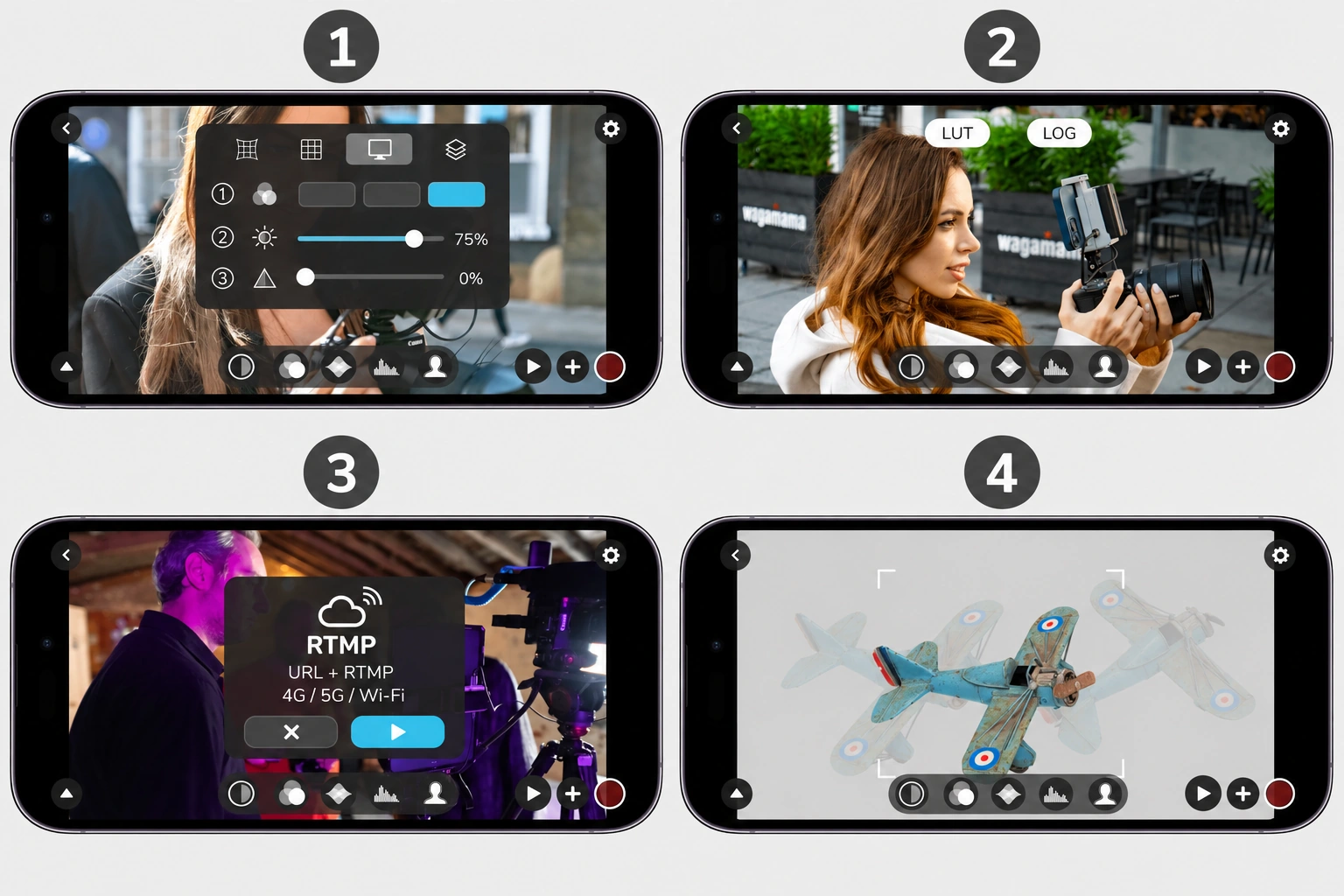

Accsoon CineView SE · Vorschau, Aufzeichnung und Teilen

Vorschau, Aufzeichnung und Teilen

Vier Beispiele des Herstellers veranschaulichen die Funktionen der App auf einem Mobilgerät. Sie sind von den physischen RX-Ausgängen getrennt.

  1. Die Schärfeanpassung optimiert die Vorschau.
  2. Die LUT-Vorschau und die Aufzeichnung helfen bei der Beurteilung der Farben.
  3. RTMP nutzt die Internetverbindung des Telefons sowie die Adresse und den Schlüssel des Zielservers. Verwenden Sie für SE den SPD-Modus gemäß der Bedienungsanleitung.
  4. Die Onion-Skin-Überlagerung vergleicht die Bildkomposition mit dem vorherigen Bild.

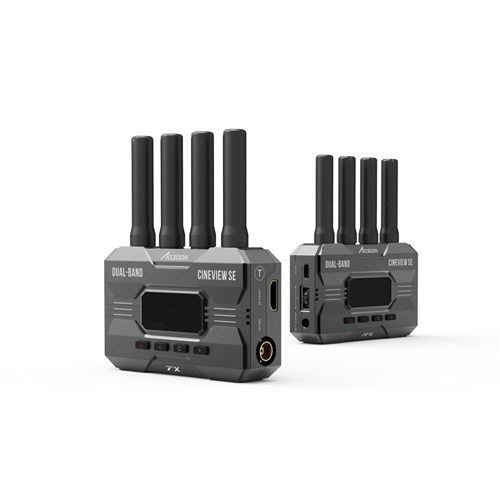

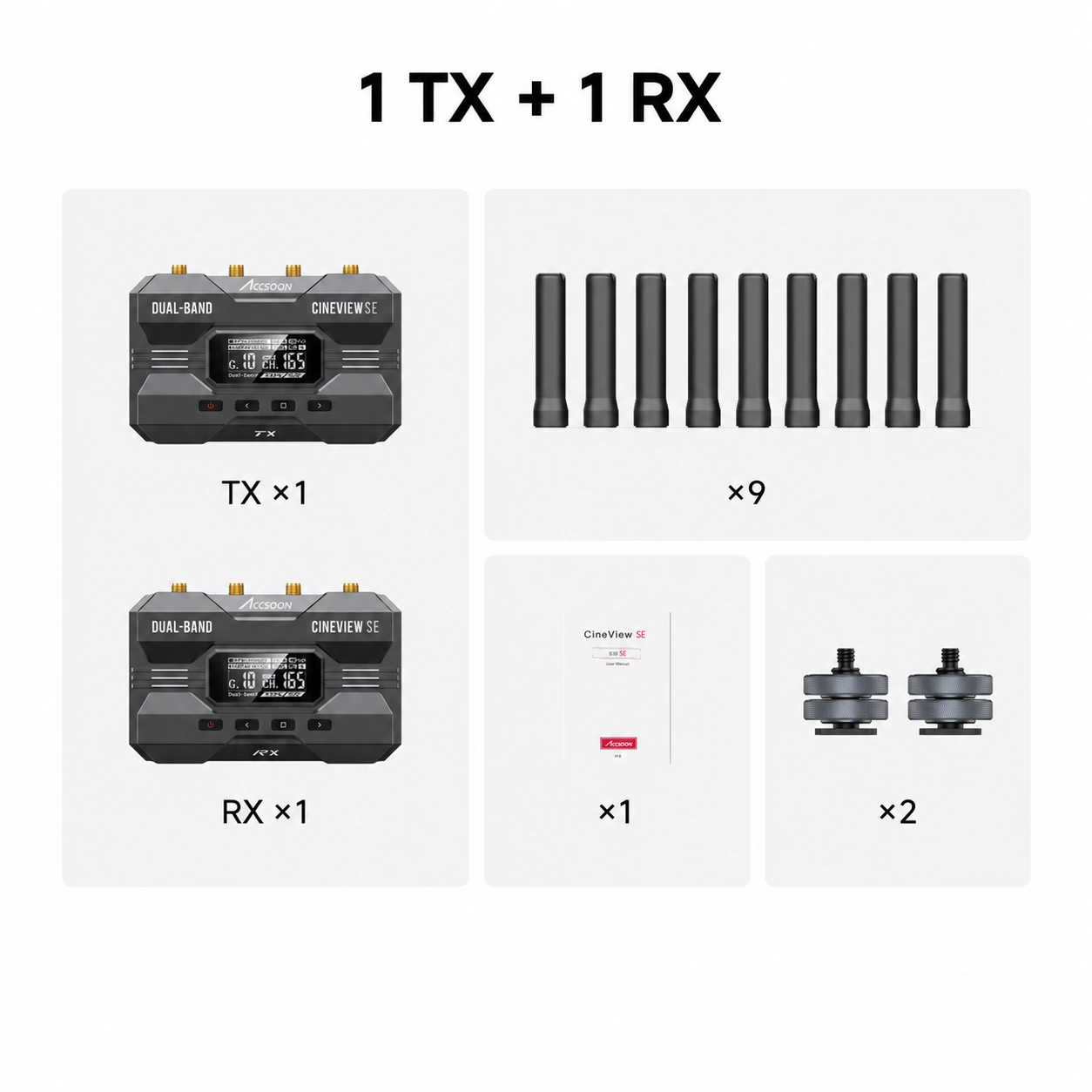

Komplettset 1TX + 1RX

Die Standardverpackung enthält einen SE-Sender, einen SE-Empfänger, neun Antennen einschließlich einer Ersatzantenne, zwei Zubehörschuhadapter und eine Bedienungsanleitung. Die Abbildung gilt nur für dieses Set 1TX + 1RX. Akkus, Bild- und Stromkabel, Kamera, Mobilgeräte sowie Monitore sind nicht im Lieferumfang enthalten.

Accsoon CineView SE · Komplettset 1TX + 1RX

Kompaktes Rig und übersichtliche Bedienung

Das lüfterlose Aluminiumgehäuse verursacht keine zusätzlichen Lüftergeräusche. Das Gerät hat Abmessungen von 105 × 66 × 32 mm und wiegt ohne Antennen 210 g. Der Status wird auf einem 1,3-Zoll-OLED-Display angezeigt, und das 1/4″-20-Gewinde erleichtert die Montage am Rig. Vier abnehmbare RP-SMA-Antennen ermöglichen eine einfache Wartung der Anschlüsse. Bevor Sie verschiedene Accsoon-Systeme kombinieren, überprüfen Sie bitte die genauen Modelle; es handelt sich nicht um ein universelles Empfänger-Ökosystem.

VERPACKUNGSINHALT

  • Sender Accsoon CineView SE TX ×1
  • Empfänger Accsoon CineView SE RX ×1
  • Antennen ×9, darunter eine Ersatzantenne
  • Zubehörschuhadapter ×2
  • Bedienungsanleitung ×1

SPEZIFIKATIONEN

  • Konfiguration: 1 TX + 1 RX
  • Übertragung: 1920 × 1080, ≤60p; 2,4 GHz + 5 GHz
  • Latenz: <50 ms; ohne Kamera
  • Reichweite: Bis zu 350 m bei direkter Sichtverbindung, ohne Hindernisse und Störungen
  • Empfänger: Insgesamt 4 drahtlose Geräte pro TX
  • Ton: PCM 44,1/48 kHz, 16/24 Bit
  • Gleichstrom: 7,4–16,8 V; 5,5 × 2,1 mm; Buchse, Pluspol in der Mitte
  • USB-C: 5 V; nur Stromversorgung
  • Akku: NP-F550/750/970
  • OLED: 1,3″
  • Gehäuse: Aluminium, lüfterlos, schwarz
  • Befestigung: 1/4″-20

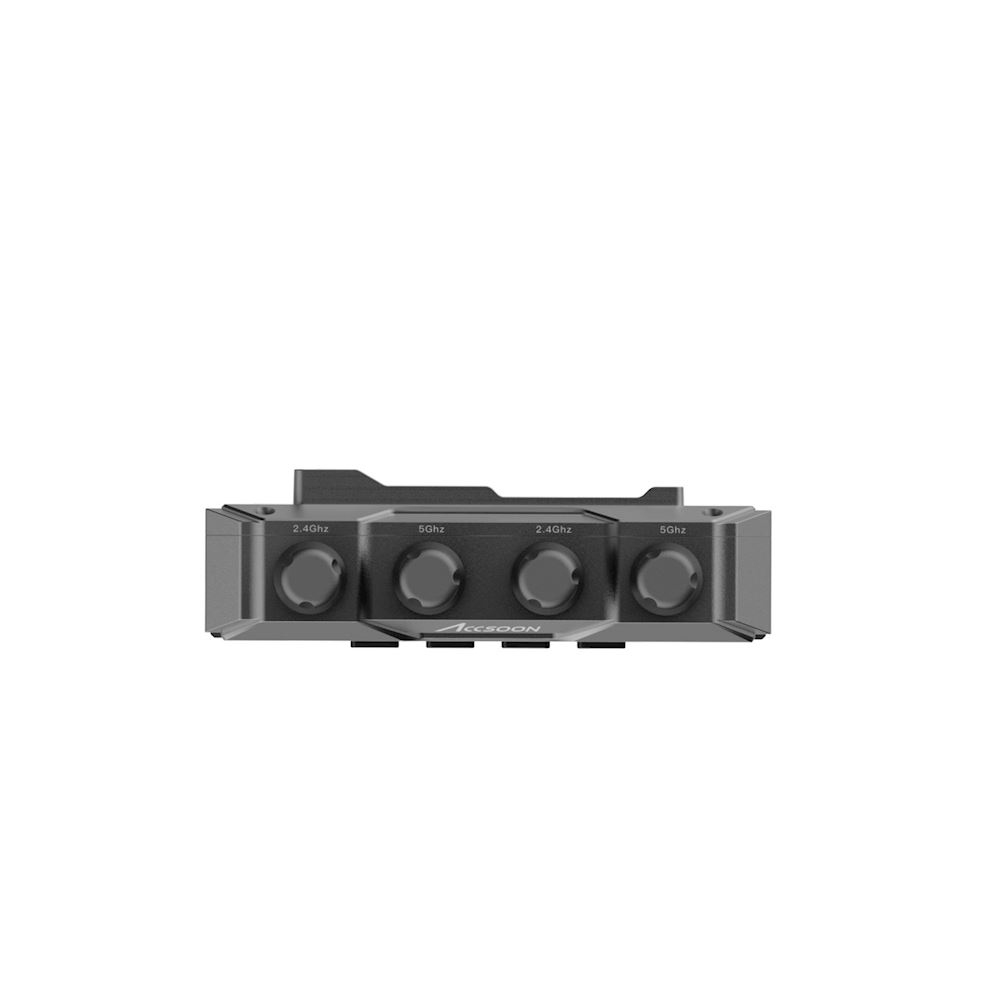

  • Antennen: 4 abnehmbare RP-SMA-Antennen pro Gerät
  • Abmessungen der Einheit: 105 × 66 × 32 mm; ohne Antennen
  • Gewicht des Geräts: 210 g; ohne Antennen
  • Betriebstemperatur: −10–40 °C
  • TX-Eingang: HDMI Typ A / BNC 3G-SDI Level A/B
  • TX-Format: 1080p23,98/24/25/29,97/30/50/59,94/60
  • Typische TX-Leistungsaufnahme: 4,5 W
  • TX-HF: 17–20 dBm
  • RX-Ausgang: HDMI Typ A / BNC SDI Level A
  • RX-Format: 1080p24/25/30/50/60
  • Typische Leistungsaufnahme (RX): 3,5 W

EMPFEHLUNGEN

Das Accsoon CineView SE ist ein professionelles, drahtloses Videoübertragungssystem mit Dualband-Unterstützung und extrem geringer Latenz, das eine zuverlässige Stromversorgung und flexible Befestigungsmöglichkeiten erfordert. Um sein Potenzial voll auszuschöpfen, empfiehlt es sich, das System mit einer hochwertigen NP-F-Stromversorgung, Befestigungsadaptern für Monitore und Halterungen für die Bildüberwachung auf mobilen Geräten zu ergänzen.

Stromversorgung und Aufladen – Zubehör zur Stromversorgung über den NP-F-Standard, den CineView SE nutzt.

Befestigung und Montage – Adapter und Kugelgelenke zur sicheren Befestigung von Sender und Empfänger an Rigs, Gimbals oder Monitoren.

Monitoring und Käfige – Käfige für iPads, die es dank der Accsoon-App ermöglichen, das Tablet als Vorschaumonitor zu nutzen.

Kabel und Transport – Unverzichtbare Kabel für die Signalübertragung und Schutzhüllen für den sicheren Transport der Ausrüstung.

Rigs und Stabilisierung – Komponenten zur Integration der drahtlosen Übertragung in komplexe Kamerasysteme.

Parameter

Parameter

Hersteller: Accsoon
Kategorie: Drahtlose Videoübertragung

Wichtigste Parameter

Frequenzband2,4 GHz · 5 GHz
StromversorgungNP-F550 · NP-F750 · NP-F970 · DC · USB-C
MaterialAluminiumlegierung
FarbeSchwarz
Montageschnittstelle1/4″-20
FunktionenLüfterlose Kühlung · Automatische Kanalauswahl · Kopplung über den Gruppenwähler
DC-Stromanschluss5,5 × 2,1 mm, Buchse, Pluspol in der Mitte
AntennenanschlussRP-SMA (Stecker)
Abtastfrequenz des Tonsignals44,1 kHz · 48 kHz
Bit-Tiefe des Tons16 Bit · 24 Bit
EingangsanschlussHDMI Typ A – Buchse · BNC – Buchse
AusgangsanschlussHDMI Typ A – Buchse · BNC – Buchse
3G-SDI EingangslevelA · B
3G-SDI AusgangslevelA
Reichweite bei direkter Sichtverbindung350m
Abmessungen des Geräts ohne Antennen105x66x32mm
Gewicht einer Einheit210g
Anzahl der Sender im Lieferumfang1
Anzahl der Empfänger im Lieferumfang1
Maximale Anzahl von Empfangsgeräten4
Maximale Übertragungsauflösung1920x1080px
Maximale Bildwiederholrate60fps
Eingangsspannungsbereich (Gleichstrom)7.4x16.8V
USB-C-Versorgungsspannung5V
Diagonale des Statusdisplays1.3″
Betriebstemperatur-10x40°C
Typische Leistungsaufnahme des Senders4.5W
Typische Leistungsaufnahme des Empfängers3.5W
Sendeleistung17x20dBm
Latenz<50 ms
EingangSDI · HDMI
Ausgang3G-SDI · HDMI
