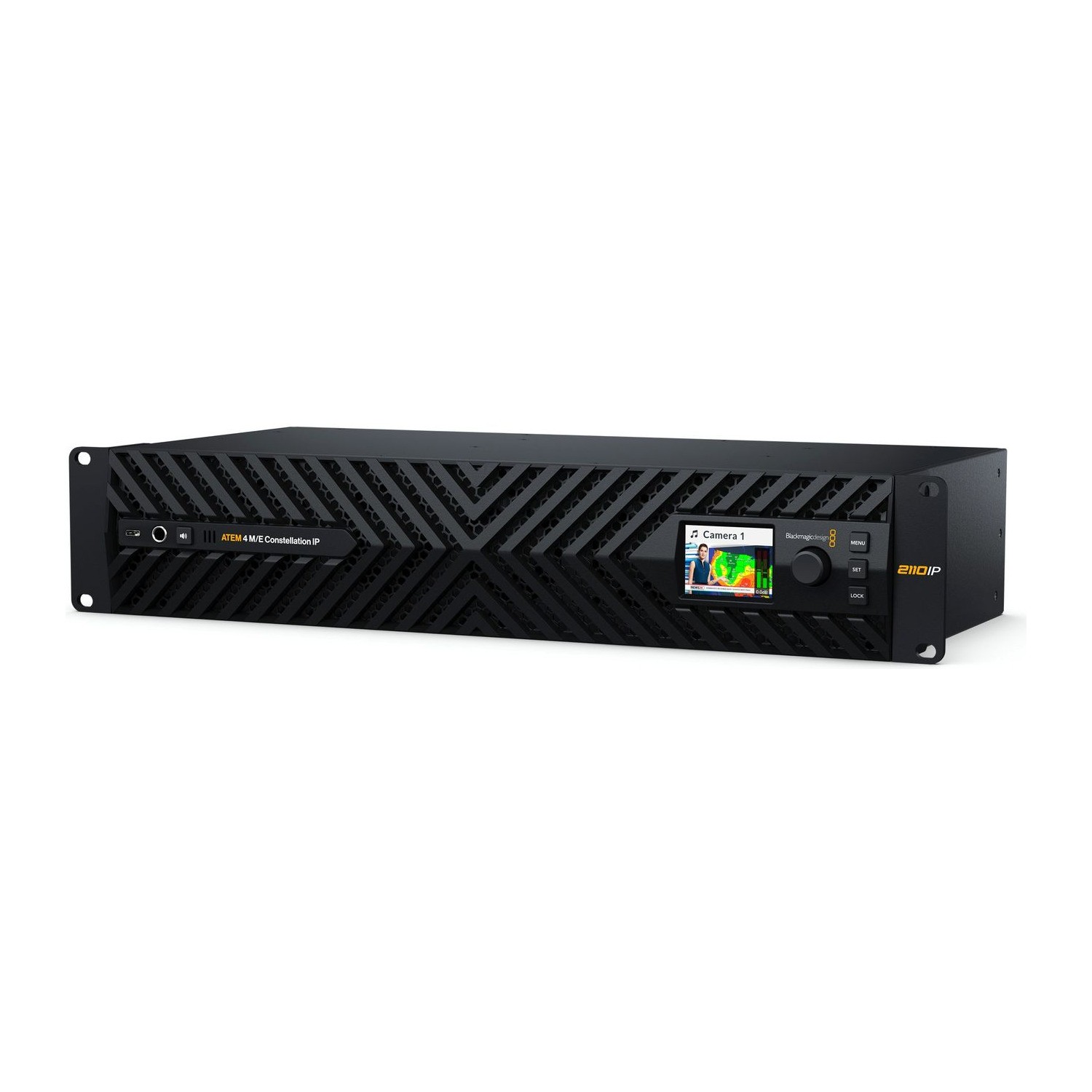

Blackmagic Design ATEM 4 M/E Constellation IP

Weitere Informationen

Netzwerkredundanz und Produktions-Workflow

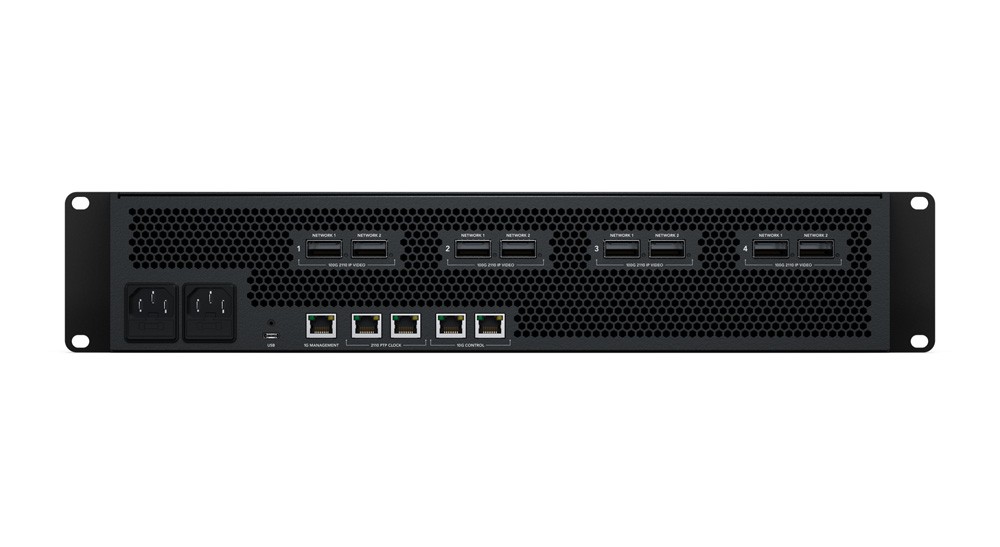

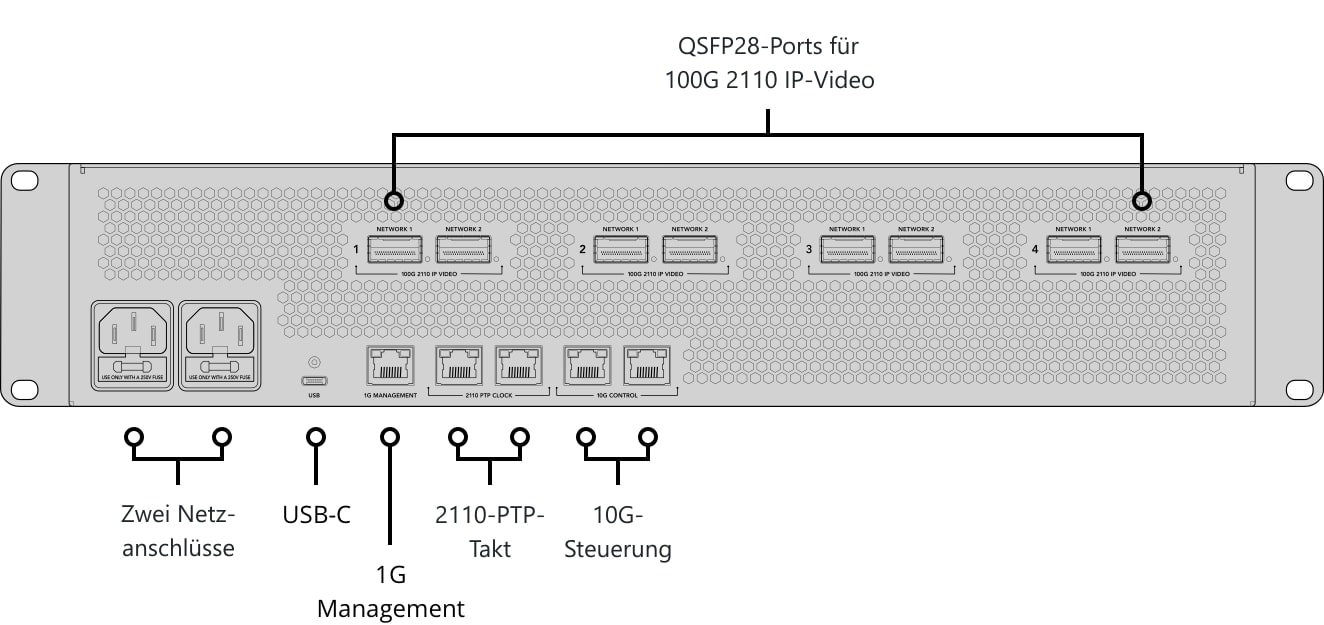

Die Bildmischer ATEM Constellation IP sind für High-End-Broadcast und Live-Produktion konzipiert und verfügen über eine Front-to-Back-Kühlung, umfassende Redundanz, SMPTE-2022-7-Unterstützung an allen 100G-Videoanschlüssen, redundante PTP-Taktverbindungen, 2× 10G-Ethernet für Steueranschlüsse sowie redundante Wechselstrom-Netzteile.

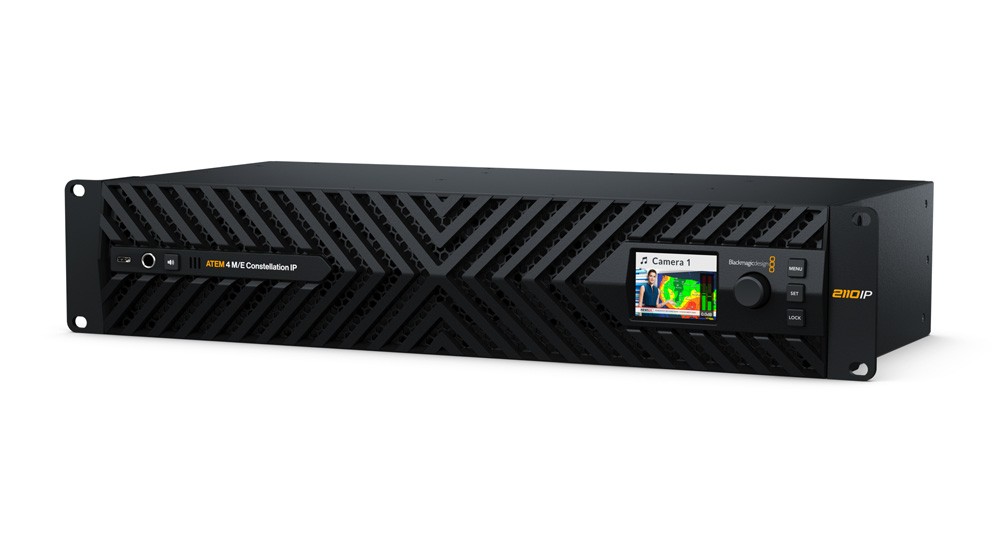

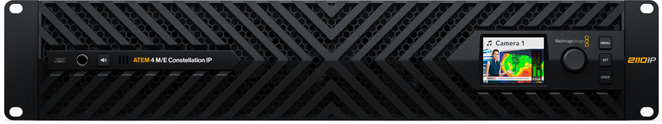

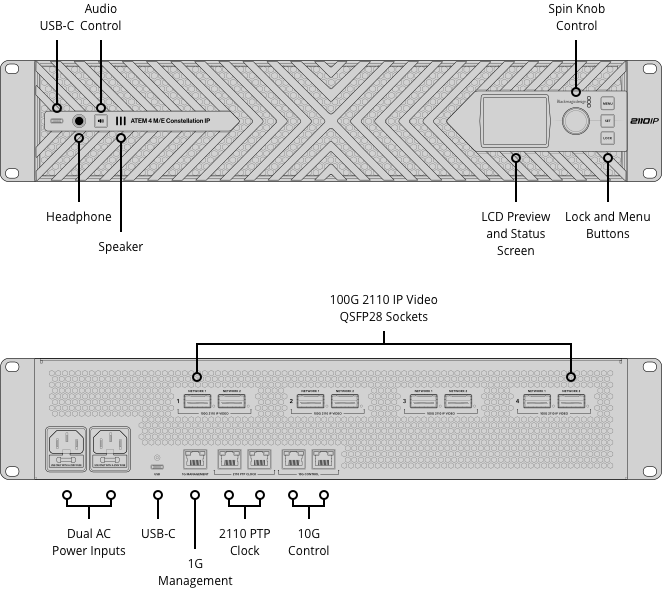

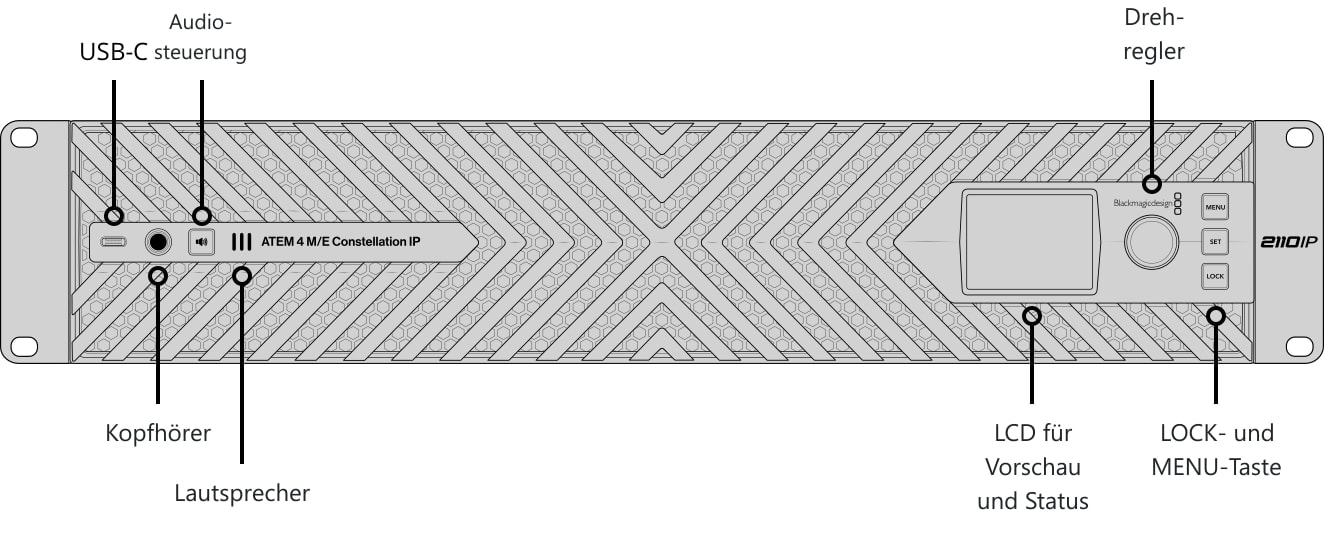

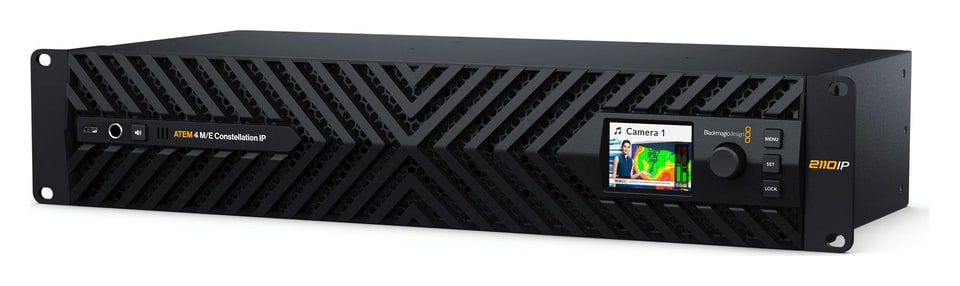

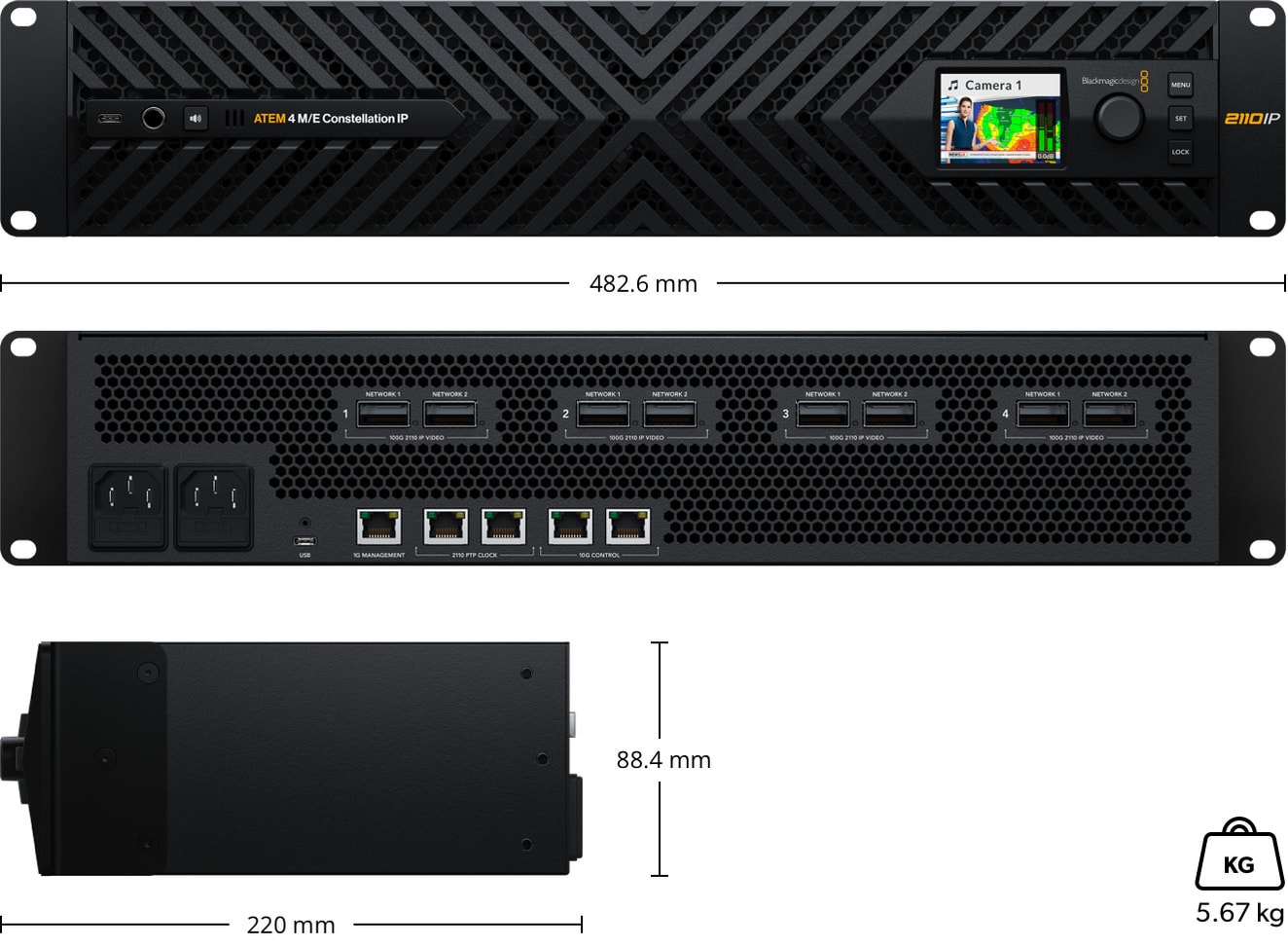

Der ATEM 4 M/E Constellation IP weist ein deutlich anderes Design auf, da er für High-End-Broadcast-Anwendungen konzipiert ist. Die Konstruktion nutzt eine Front-to-Back-Kühlung mit 4 sehr leisen Lüftern. Alle Anschlüsse verfügen über vollständige Redundanz mit SMPTE-2022-7 an allen Videoanschlüssen sowie zusätzliche Redundanz an den Steuer- und PTP-Ethernet-Anschlüssen. Das integrierte LCD-Display zeigt alle standardmäßigen Statusinformationen des ATEM Constellation an und ermöglicht den Zugriff auf die Einstellungen. Die Frontplatte verfügt außerdem über einen Kopfhörerausgang und einen integrierten Lautsprecher für die lokale Programmüberwachung.

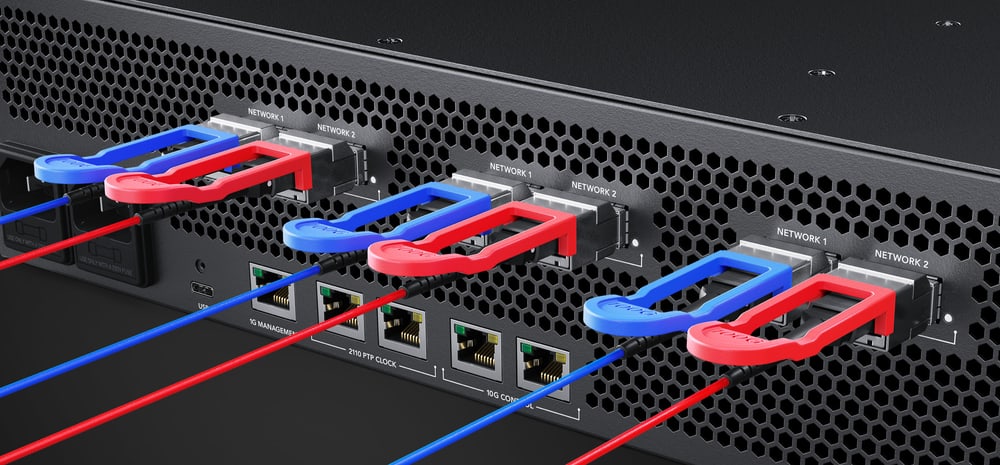

Der ATEM 4 M/E Constellation IP unterstützt mehrere SMPTE-2110-Verbindungen über 100G-Ethernet, wobei jede Verbindung 8 Eingangs- und 8 Ausgangs-Videokanäle unterstützt. Der Bildmischer ordnet Eingänge und Ausgänge über mehrere 100G-Ethernet-Verbindungen zu. Jede 100G-Ethernet-Verbindung verfügt über zwei separate Anschlüsse zur Unterstützung der SMPTE-2110-Redundanz, sodass jeder Port an einen anderen Switch angeschlossen werden kann. SMPTE 2022-7 Seamless Protection Switching sendet zwei identische Kopien von Video und Audio über zwei Pfade und vergleicht auf der Empfängerseite die RTP-Pakete anhand ihrer Reihenfolge, um das Bild aus dem zuerst angekommenen Paket zusammenzusetzen. Der Wechsel erfolgt völlig nahtlos.

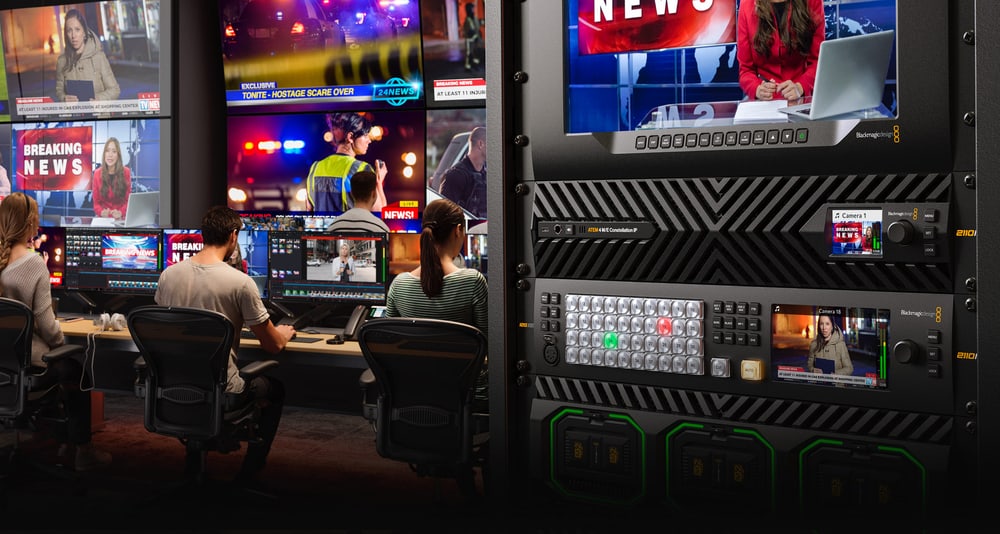

Einer der Vorteile von SMPTE-2110 ist, dass Netzwerk-Videoquellen denselben Standard verwenden. In der Praxis ist die Live-Produktion jedoch nicht immer einfach, und die Quellen arbeiten oft in unterschiedlichen Formaten. Der ATEM 4 M/E Constellation IP löst dieses Problem, da jeder Eingang über einen dedizierten Normwandler verfügt. Alle Eingänge werden somit automatisch in den Standard des Bildmischers gewandelt, und es kann jede beliebige Quelle angeschlossen werden.

Der ATEM 4 M/E Constellation IP unterstützt alle gängigen Broadcast-Standards. Dank der Konvertierung an allen Eingängen kann gleichzeitig mit verschiedenen Formaten gearbeitet werden. Er unterstützt sowohl HD- als auch Ultra-HD-Standards, einschließlich 720p, 1080i, 1080p und 2160p bis zu 60p. Dies ist entscheidend für die Arbeit in verschiedenen Produktionen weltweit. Talkback, Tally und Steuerungssignale können zudem an SDI-Geräte gesendet werden, sofern ein Blackmagic SDI Expander 8x12G angeschlossen ist, der die Rückverbindung zu den Kameras für Programmrückmeldung, Kamerasteuerung und Kommunikation ermöglicht.

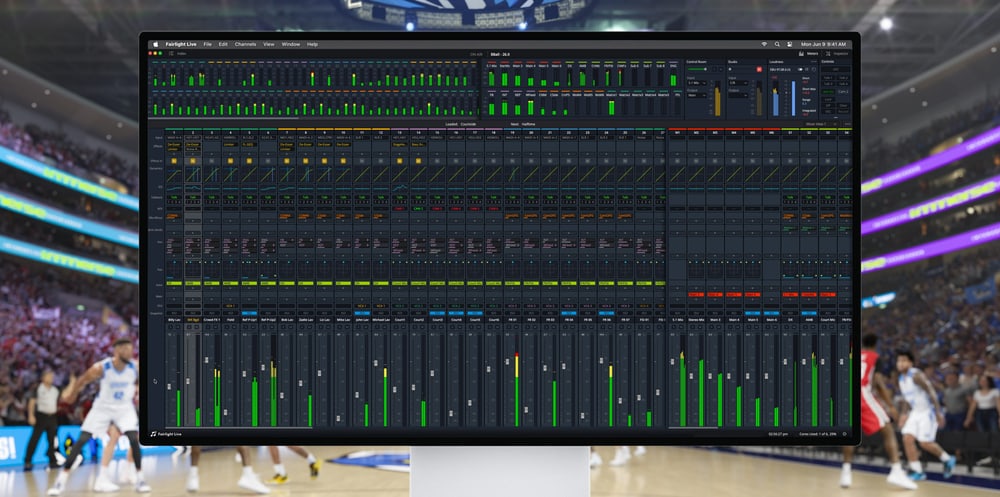

Fairlight Live ist der leistungsstärkste 2110-Software-Audiomischer für Rundfunk und Live-Veranstaltungen. Er unterstützt die Audioübertragung zu und von ATEM Bildmischern über USB und bietet im Gegensatz zu Hardware-Mischpulten native Unterstützung für Stereo-, Surround- und immersiven Ton. Es bietet Unterstützung für Plugins von Drittanbietern, AFL/PFL Solo, Talkback und erweiterte Eingangsfunktionen wie Remote Gain und Dual-Eingänge. Außerdem enthält es einen Cue-Player, Snapshots, eine interne Matrix und weitere Funktionen. Es können mehrere Systeme für mehrere Benutzer oder zur vollständigen Redundanz betrieben werden.

Alle ATEM 4 M/E Constellation Bildmischer verfügen über ein einfaches integriertes Talkback, das die Audiokanäle 15 und 16 für die bidirektionale Kommunikation mit Blackmagic Design-Kameras nutzt. Fairlight Live bietet jedoch mehrere Talkback-Busse und vollständige Audio-Routing-Funktionen auf dem ATEM 4 M/E Constellation IP, sodass eine beliebige Anzahl von Talkback-Bussen erstellt werden kann. Dies ermöglicht eine noch fortgeschrittenere Kommunikation, einschließlich Kamera- und Technikkreisen, Kommentator-Bussen und separaten Mischungen für jeden Benutzer. Richten Sie einfach den Talkback-Bus auf die Kanäle 15 und 16 eines beliebigen ATEM-Ausgangs und senden Sie diesen an die Kameras oder Kommentatoren.

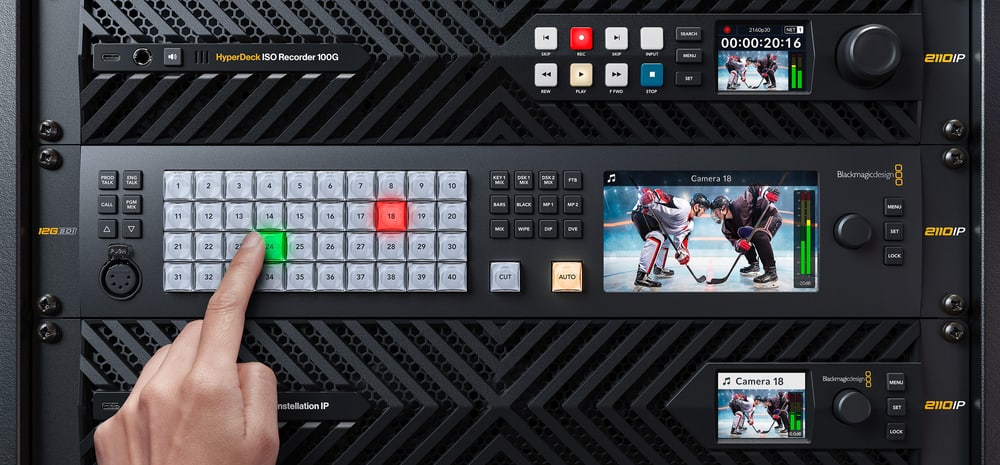

Das Design des ATEM 4 M/E Constellation IP mit Front-to-Back-Kühlung schränkt den Platz für Bedienelemente auf der Vorderseite ein. Dieses Problem löst das ATEM Monitoring Rack Panel für den Rack-Einbau, das Steuerung und Überwachung kombiniert. Es bietet dieselben Bedienelemente wie die SDI-Modelle und fungiert als eigenständiger Überwachungs-Konverter und Bedienfeld. Es verfügt über ein Rack-Design mit professionellen Tasten, einen dedizierten Ethernet-Anschluss, einen redundanten 10G-Ethernet-SMPTE-2022-7-zu-12G-SDI- und HDMI-Konverter für die lokale Überwachung sowie eine 5-polige Talkback-Schnittstelle an der Vorderseite.

Wichtige Funktionen

• Leistungsstarker nativer SMPTE-2110-Bildmischer für Live-Produktionen
• Unterstützt 12G-SDI- oder SMPTE-2110-IP-Video
• Redundantes 100G-Ethernet für volle SMPTE-2022-7-Kompatibilität
• Cut-Bus- oder Mix-Effekt-Modi
• Vollständige Normwandlung und Resynchronisation an allen Eingängen
• USB-Ausgang als Webcam für alle Videoanwendungen
• Unterstützung aller ATEM-Hardware- und Software-Panels

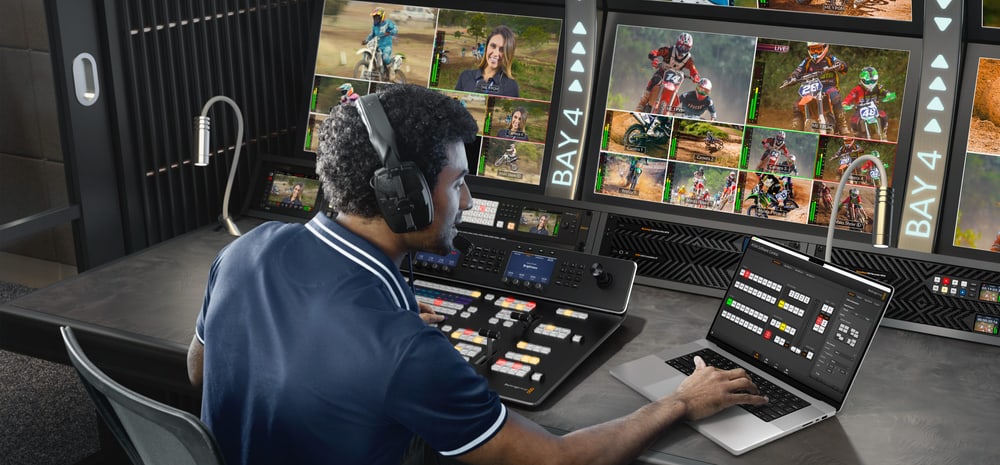

• Bis zu 4 anpassbare Multiview-Ausgänge
• Mix-, Wipe-, DVE- und Stinger-Übergänge
• Interne Medien für statische und animierte Grafiken

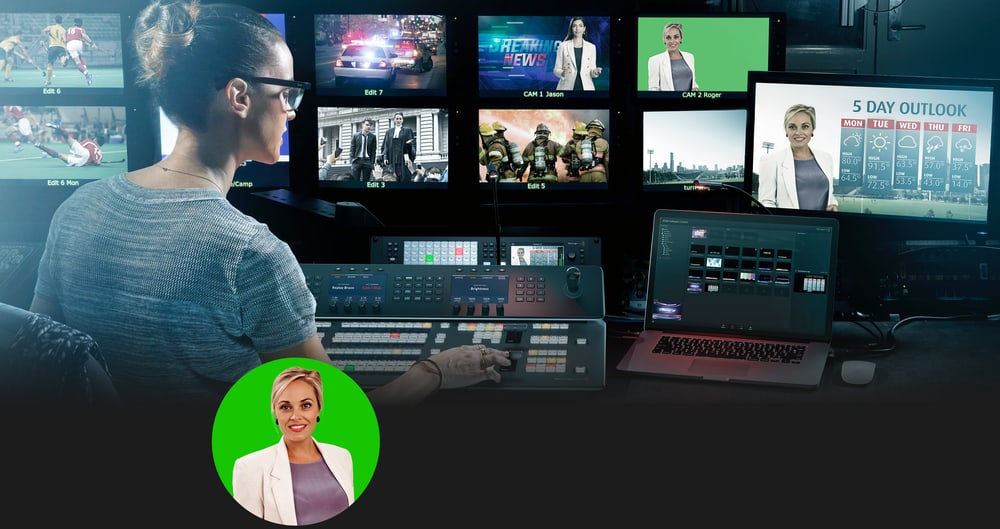

• 4 ATEM Advanced Chroma-Keys pro M/E-Reihe
• Unterstützung für Fairlight Live-Audiomischung
• Professionelles Talkback, kompatibel mit ClearCom und RTS

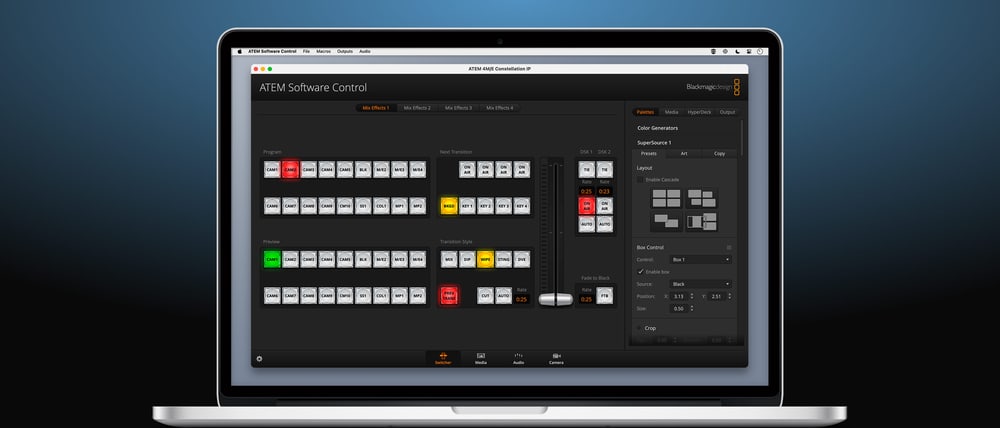

• Kostenlose ATEM Software Control für Mac und Windows
• Kompatibel mit dem ATEM Monitoring Rack Panel
• Kompatibel mit dem ATEM Camera Control Panel
• Alle Funktionen sind ohne zusätzliche Nutzungsgebühren enthalten
