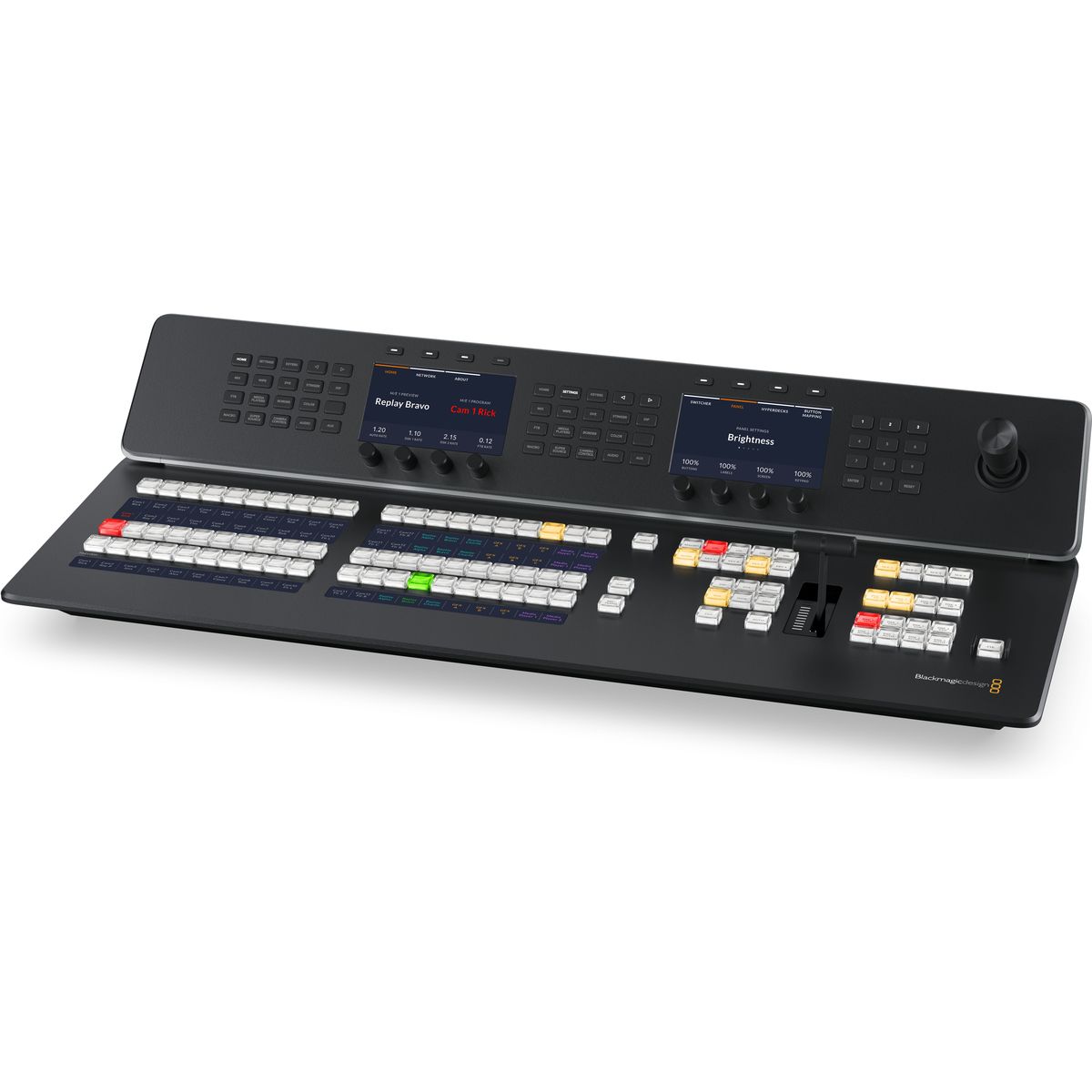

Blackmagic Design ATEM 1 M/E Advanced Panel 20

Gratisversand

Artikelcode: SWPANELADV1ME20

Professionelles Hardware-Bedienpanel für kompatible ATEM-Regiekonsole. Es verfügt über eine physische M/E-Reihe mit 20 Eingabetasten, zwei System-LCD-Displays, einen Joystick, einen T-Bar-Hebel sowie die direkte Steuerung von bis zu 4 Upstream-Keyern, 4 Downstream-Keyern und 4 M/E-Reihen.

4 129 € inkl. MwSt. 3 469.75 € ohne MwSt.

Preisentwicklung

Verfügbarkeit

auf Anfrage

Artikelcode:
SWPANELADV1ME20

Preisentwicklung

Top-Zubehör für Blackmagic Design ATEM 1 M/E Advanced Panel 20

AVMATRIX Wireless Multi-Camera Tally Light System (4 x Tally Lamps)

Top product

Das AVMATRIX TS3019-4 ist ein drahtloses Tally-System mit einer Basisstation und

479 €

Zu versenden > 5 Stück

Blackmagic Design ATEM 1 M/E Constellation HD

Gratisversand

ATEM 1 M/E Constellation HD ist eine professionelle 1-M/E-Live-Produktionskonsole

1 149 €

Zu versenden 1 Stück

Blackmagic Design ATEM 2 M/E Constellation HD

Gratisversand

ATEM 2 M/E Constellation HD ist ein professionelles 2-M/E-Live-Produktionsmischpult

1 949 €

Zu versenden 1 Stück

Blackmagic Design ATEM 2 M/E Constellation 4K

Gratisversand

Der ATEM 2 M/E Constellation 4K ist ein professionelles 2-M/E-Live-Produktionsmischpult

4 759 €

auf Anfrage

Blackmagic Design ATEM 4 M/E Constellation 4K

Gratisversand

Der ATEM 4 M/E Constellation 4K ist ein professionelles 4-M/E-Live-Produktionsmischpult

10 299 €

auf Anfrage

ATEM 4 M/E Constellation IP

Gratisversand

Der ATEM 4 M/E Constellation IP ist ein fortschrittlicher Live-Produktionsmischer

8 559 €

auf Anfrage

ATEM 4 M/E Constellation IP Plus

Gratisversand

ATEM Constellation IP ist eine neue Familie von Live-Produktionsmischern mit den

13 919 €

auf Anfrage

Blackmagic Design ATEM 4 M/E Constellation 4K Plus

Gratisversand

Der ATEM 4 M/E Constellation 4K Plus ist ein professionelles 4-M/E-Live-Produktionsmischpult

14 219 €

auf Anfrage

Blackmagic Design ATEM Constellation 8K

Gratisversand

ATEM Constellation 8K ist eine professionelle Live-Produktionskonsole mit 4 M/E,

12 499 €

auf Anfrage

Blackmagic Design ATEM 4 M/E Constellation HD

Gratisversand

ATEM 4 M/E Constellation HD ist eine professionelle 4-M/E-Live-Produktionskonsole

4 359 €

auf Anfrage

Alles Zubehör anzeigen

Produktbeschreibung ARTIKEL SPEZIFIKATIONEN VERPACKUNGSINHALT

Produktbeschreibung

Professionelle Regiefunktion zum Greifen nah

Das ATEM 1 M/E Advanced Panel 20 verlagert die Steuerung kompatibler ATEM-Regierkonsolen vom Bildschirm auf echte Broadcast-Tasten, Drehregler, einen Joystick und einen präzisen T-Bar-Hebel. Das kompakte Bedienpult ermöglicht ein zügiges Arbeiten auch bei komplexen Live-Produktionen.

20 EINGÄNGE2× LCD4 M/E3-ACHSEN

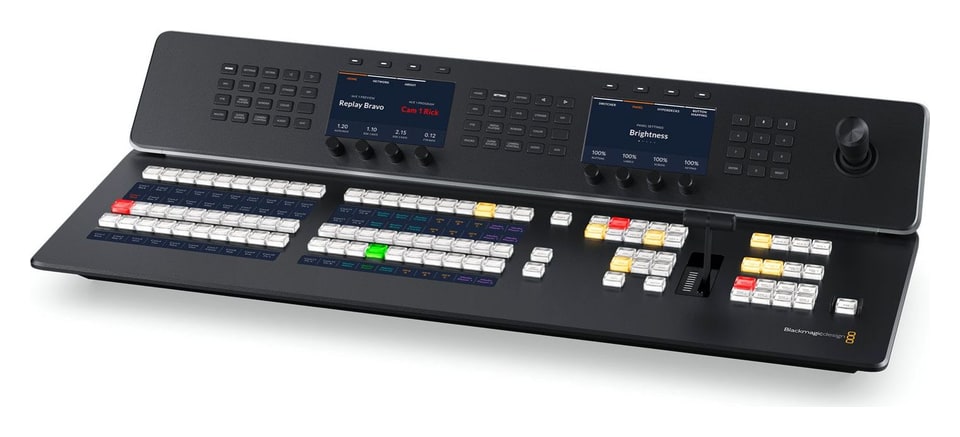

Blackmagic Design ATEM 1 M/E Advanced Panel 20

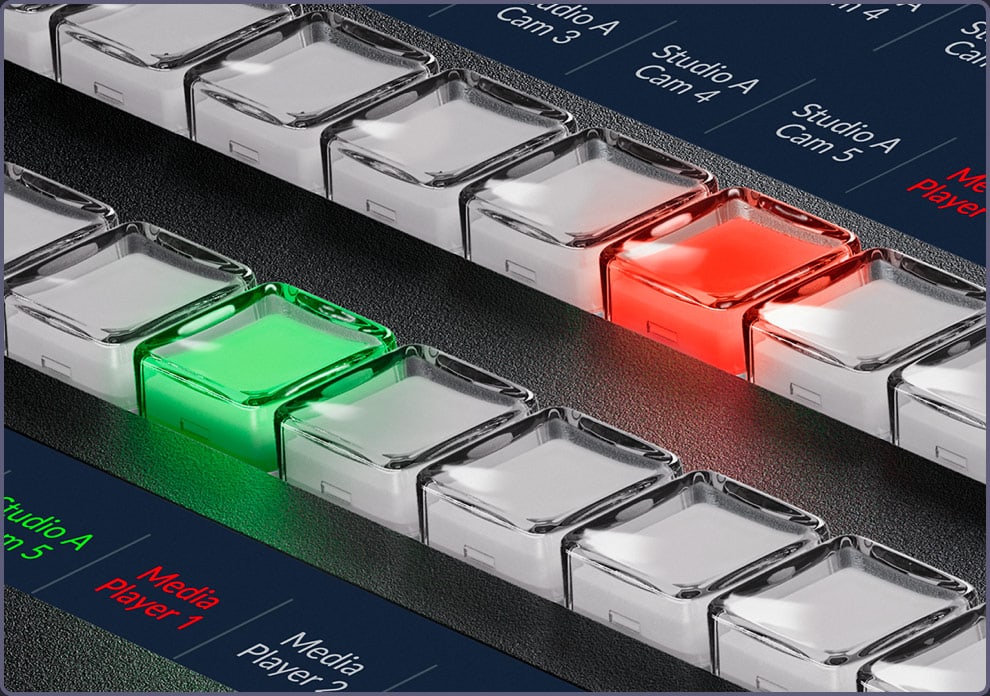

20 Tasten, klare Beschriftungen, schnelle Orientierung

Eine physische M/E-Reihe verfügt über 20 direkte Crosspoints und weitere 40 über die Shift-Taste. Integrierte LCD-Anzeigen zeigen die Namen der Quellen direkt über den Tasten an; die Farben der Hintergrundbeleuchtung lassen sich anpassen. Zwei unabhängige Systemdisplays ermöglichen den Zugriff auf Parameter, ohne durch Computermenüs navigieren zu müssen.

Separate Tasten steuern bis zu 4 Upstream-Keyer und 4 Downstream-Keyer und ermöglichen das Umschalten der Steuerung von bis zu vier M/E-Reihen in einer größeren Regiekabine.

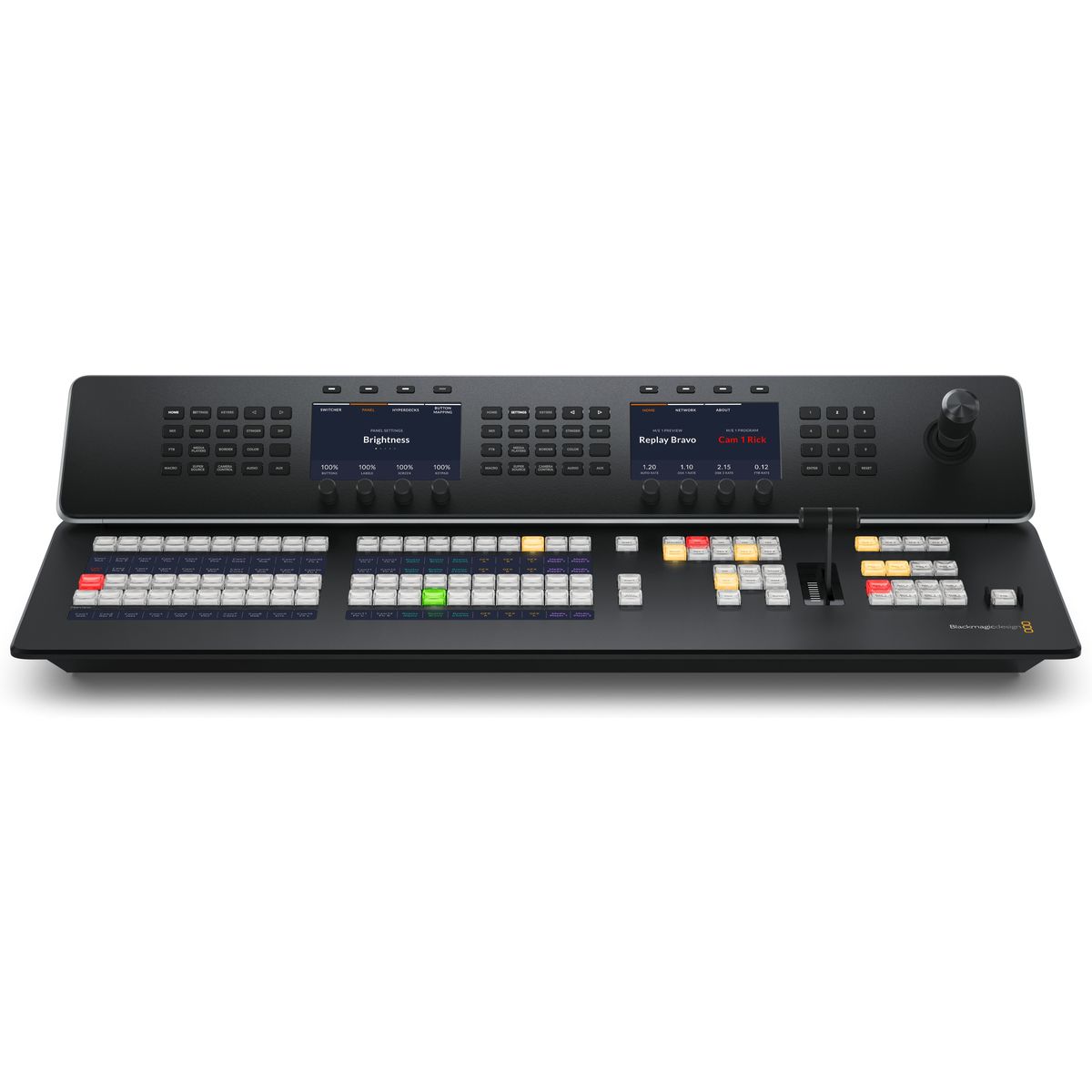

Čelní pohled na ATEM 1 M/E Advanced Panel 20

Programm und Vorschau ohne Unsicherheit

Getrennte Program- und Preview-Busse unterstützen den bewährten Live-Workflow. Sie überprüfen die Quelle zunächst in der Vorschau und senden sie dann mit der Taste „CUT“ oder „AUTO“ in die Sendung; bei Bedarf kann auch direkt auf dem Program-Bus geschnitten werden.

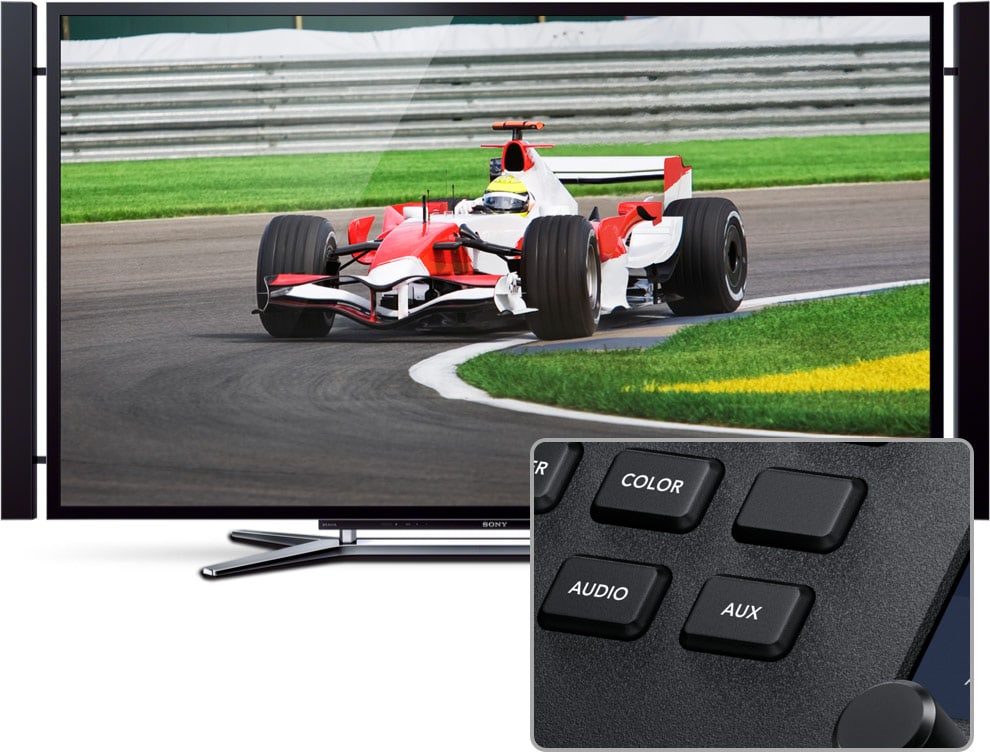

Ein separater Select-Bus leitet die Quellen schnell zur internen Verarbeitung sowie zu den Hilfsausgängen einer kompatiblen Regiekonsole weiter.

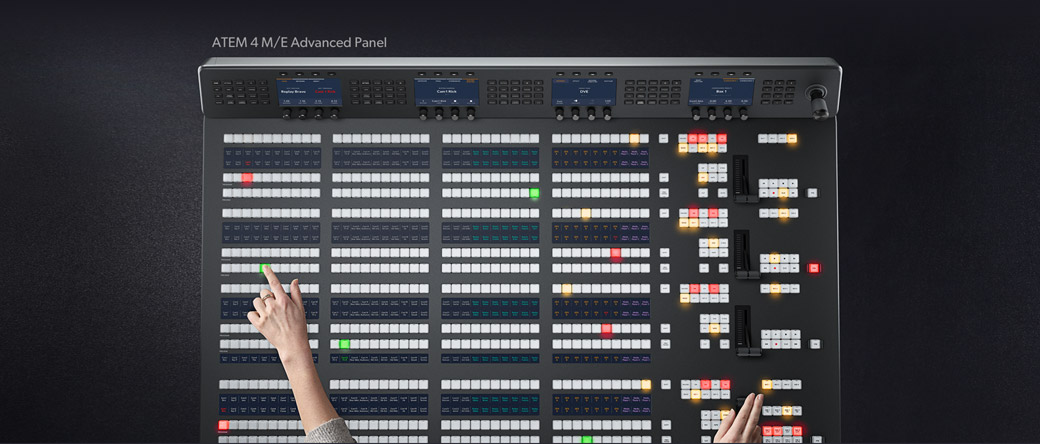

Pracovní postup živé produkce s ovládacím panelem ATEM

Übergänge, DVE und Bild-in-Bild

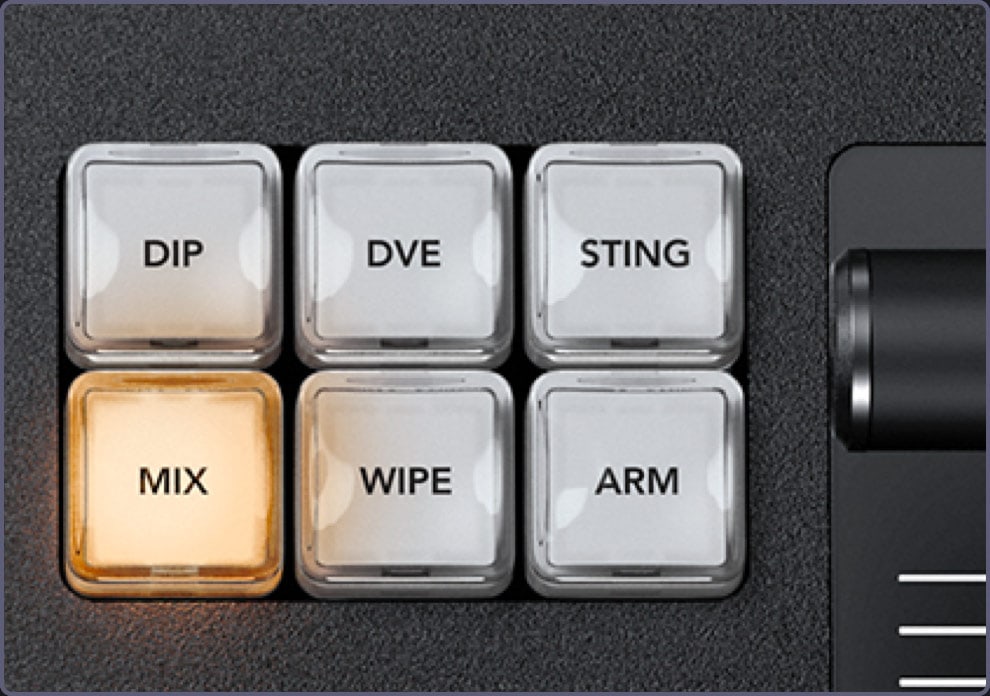

Hardware-Tasten ermöglichen den sofortigen Zugriff auf die Überblendungen „Mix“, „Dip“, „Wipe“ und „DVE“. Die Parameter des ausgewählten Übergangs werden auf dem System-LCD angezeigt, sodass SMPTE-Überblendungen, Kantenweichheit und weitere Eigenschaften schnell angepasst werden können.

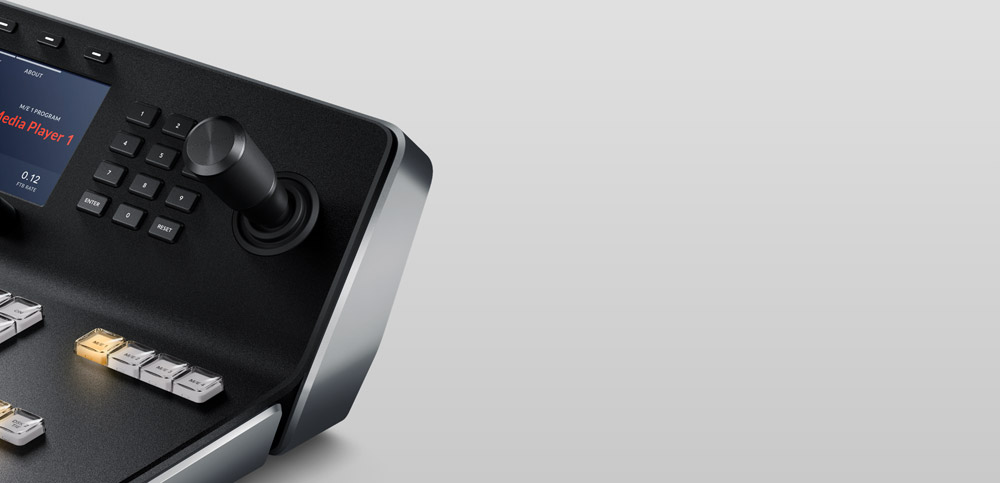

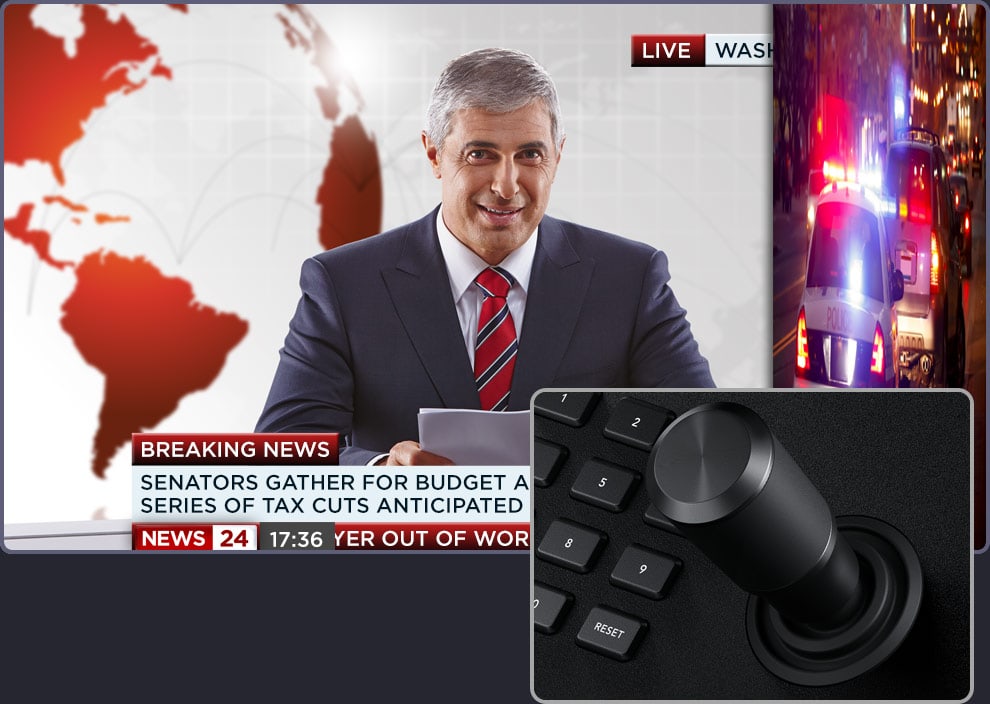

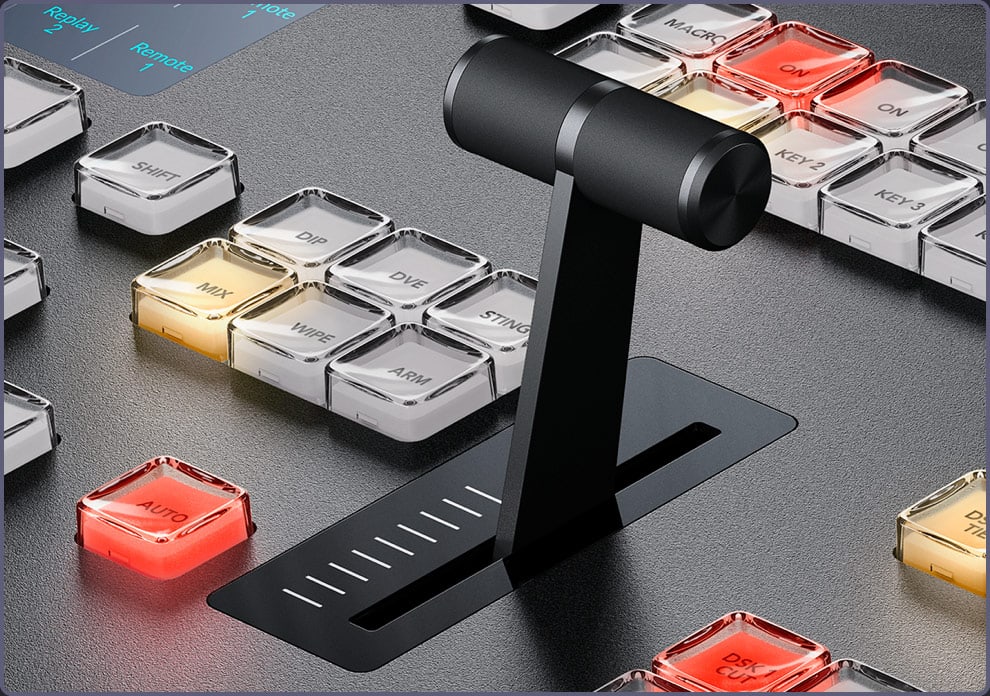

Der ergonomische T-Bar-Hebel ermöglicht es, den Übergang manuell präzise „auszufahren“. Der dreiachsige Joystick steuert die X/Y-Position sowie die Z-Skalierung und eignet sich für DVE, animierte Bewegungen und die präzise Platzierung von Bild-in-Bild.

Detaillierte Steuerung ohne überflüssige Textwände

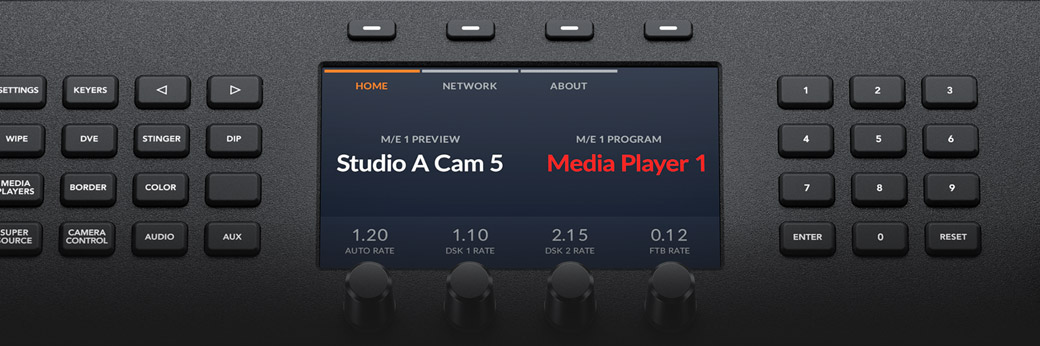

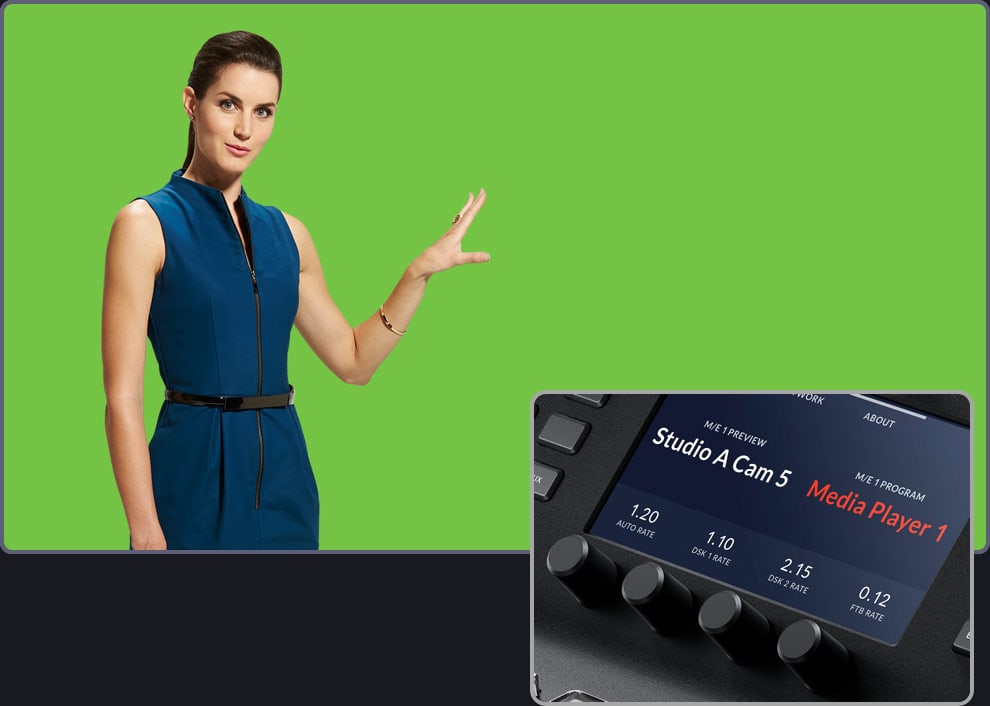

System-LCD und direkter Zugriff

Jedes Display verfügt über eine eigene Tastatur, Soft-Tasten und Drehregler. Über das Bedienfeld lassen sich Keyer, Übergänge, DVE, Farbgeneratoren, Videostandard, Multiview sowie die Neuzuordnung der Eingabetasten einstellen.

Speichern der Arbeitsumgebung

Im Speicher des Bedienfelds können 10 individuelle Konfigurationen gespeichert und jederzeit abgerufen werden. So lassen sich die Layouts schnell an verschiedene Sendungen, Studios oder Bediener anpassen.

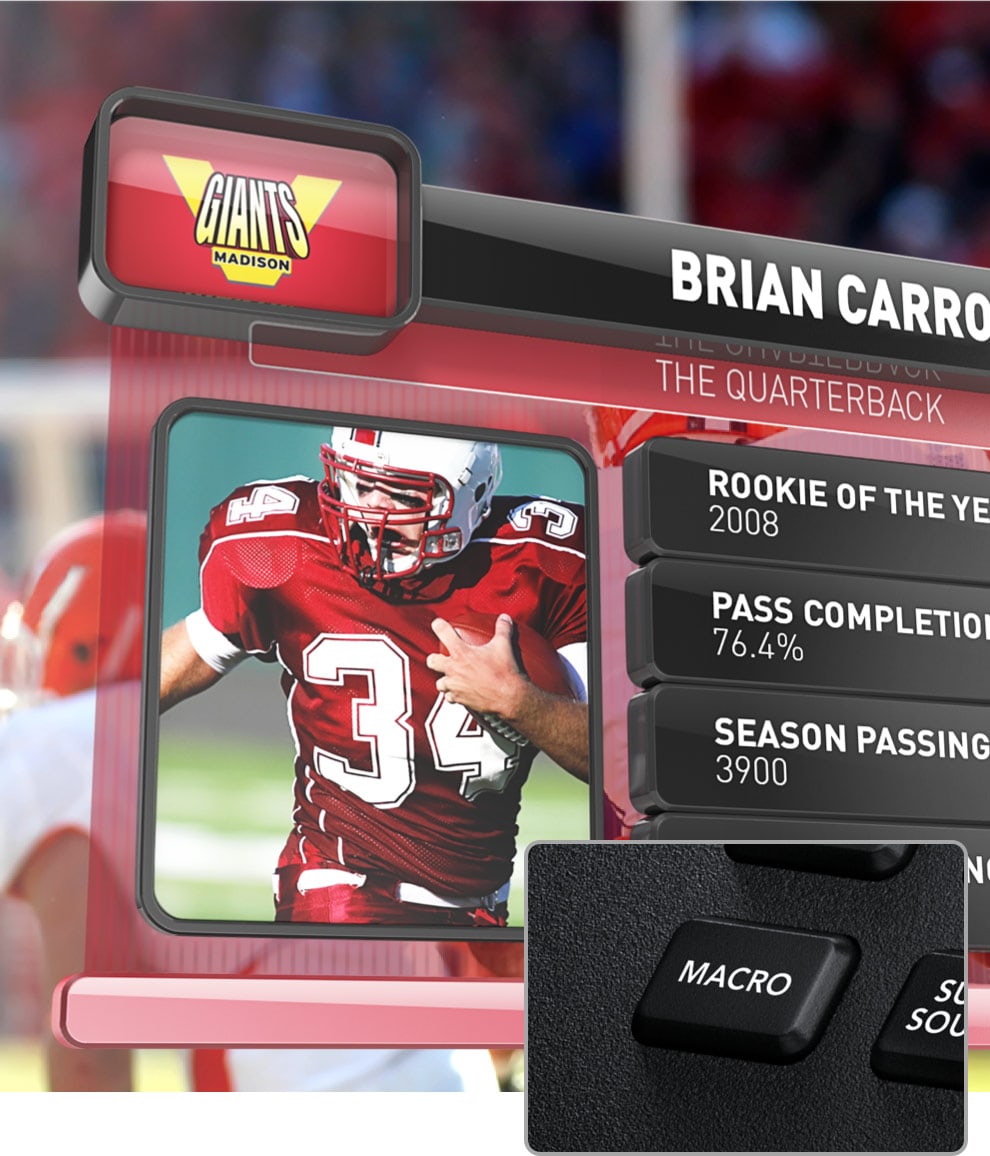

Makros ohne Computer

Eigene Sequenzen können aufgezeichnet und direkt über eine Hardwaretaste ausgelöst werden. Das Bedienfeld verfügt über 20 reservierte Makro-Tastenplätze, und ein LCD-Streifen zeigt deren Belegung an.

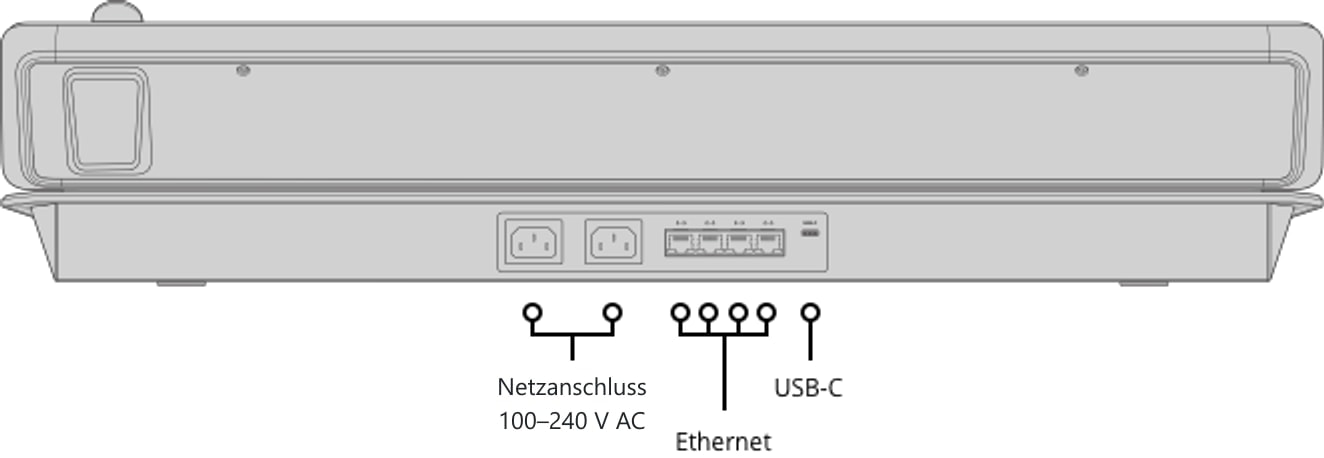

Zuverlässige Verkabelung

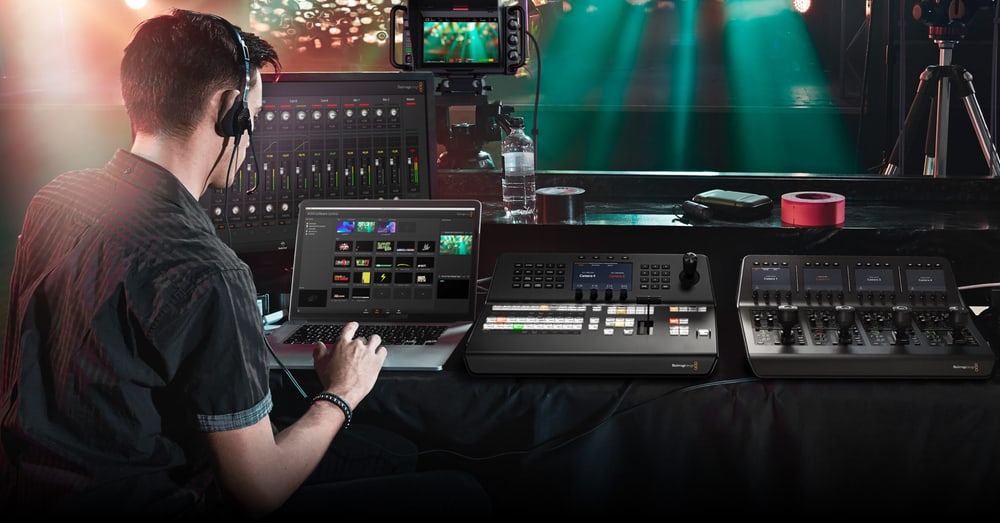

Der integrierte Gigabit-Ethernet-Switch mit vier Anschlüssen ermöglicht die Verkettung weiterer Bedienfelder oder Computer. Zwei interne Stromanschlüsse (100–240 V AC) sorgen für Redundanz; USB-C dient zur Firmware-Aktualisierung.

VERPACKUNGSINHALT

Lieferumfang

ATEM 1 M/E Advanced Panel 20
Willkommenskarte mit QR-Code zum Herunterladen der Software

SPEZIFIKATIONEN

Technische Daten

Mix-Effekte-Reihe: 1
Direkte Crosspoints: 20
Crosspoints über Shift: 40
Tastentyp: dreifarbige LED
System-LCDs: 2
Menüsteuerung: 2 × 20 Tasten
Makro-Tasten: 1 × 20
Transporttasten: 8
Vorschau-Übergang: 1
T-Bar-Hebel: 1
Joystick: 1 × dreiachsig
Ziffernblock: 1
Zielbus: 1
Quellenauswahl-Bus: 1
Ethernet: 4× 10/100/1000 BASE-T mit Loop-Ausgang
Update: 1× USB-C
Stromversorgung: 2× intern 100–240 V AC
Redundante Stromversorgung: ja
Leistungsaufnahme: 75 W
Betriebssysteme: macOS 14/15 oder neuer, Windows 10/11
Betriebstemperatur: 0 bis 40 °C
Lagertemperatur: −20 bis 60 °C
Relative Luftfeuchtigkeit: 0–95 %, nicht kondensierend
Herstellergarantie: 1 Jahr
