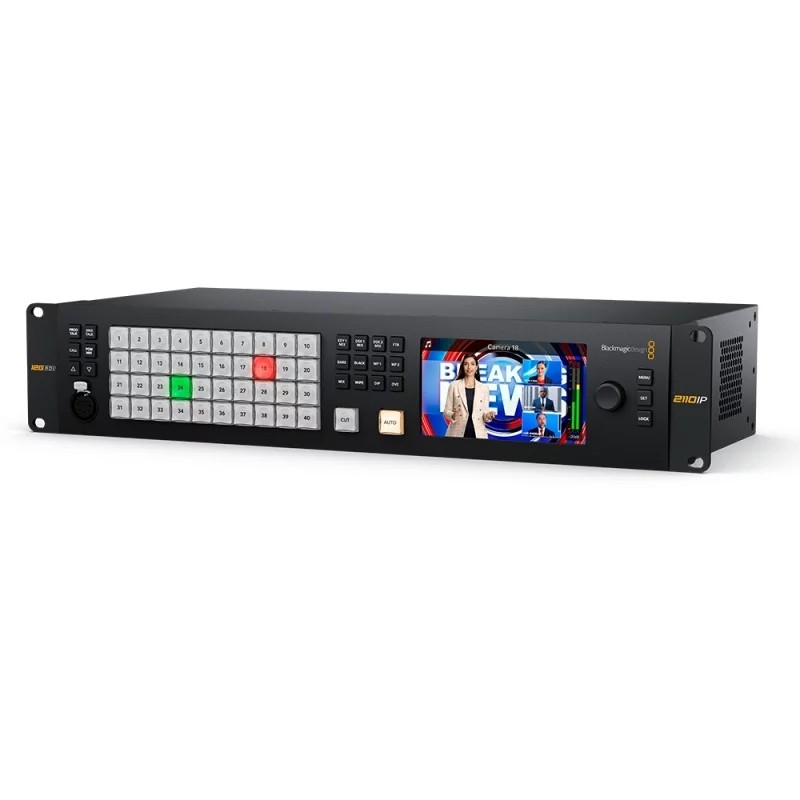

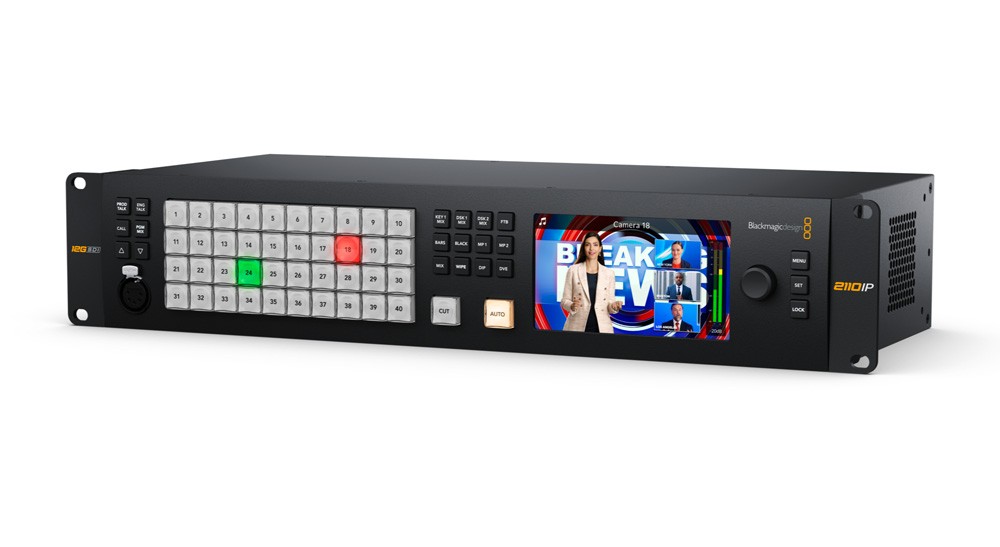

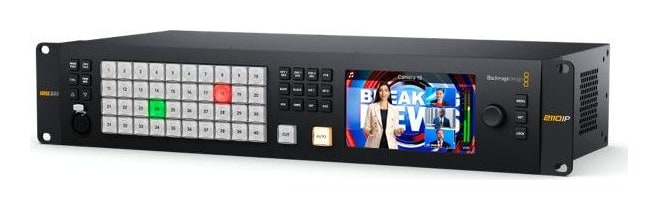

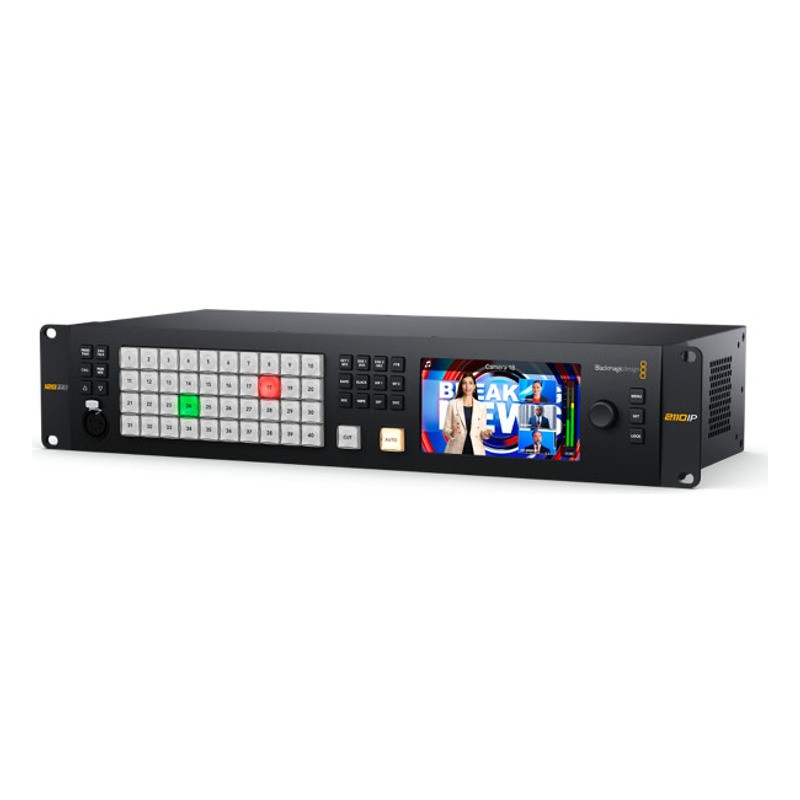

Blackmagic Design ATEM Monitoring Rack Panel 40

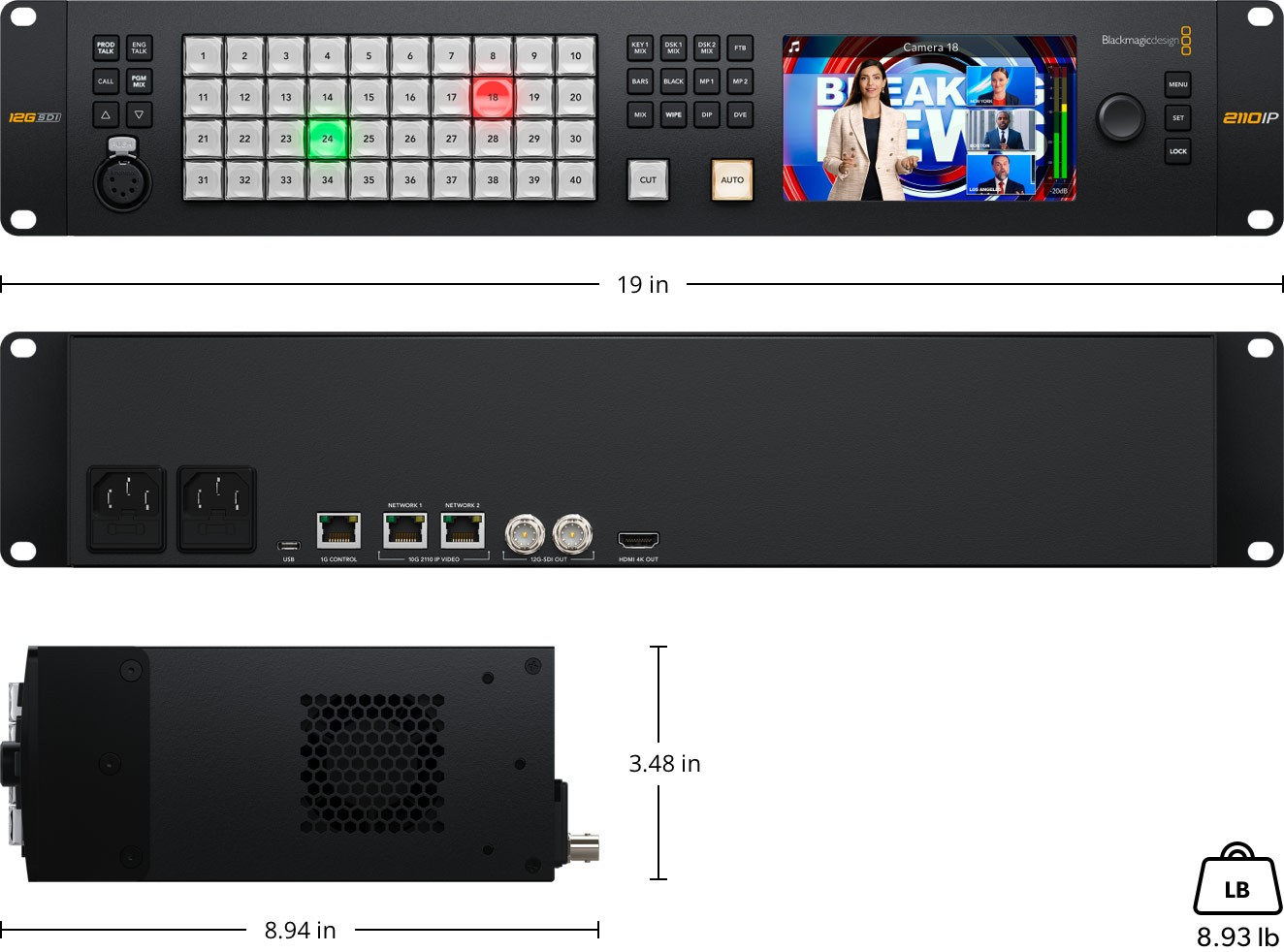

Ein Rack-Bedienpanel zur lokalen Steuerung von ATEM Constellation IP Bildmischern mit eingebautem Monitoring-Konverter. Es bietet 40 Eingangstasten, redundantes 10G SMPTE-2110, zwei 12G-SDI-Ausgänge, HDMI, ein 5″-LCD zum Monitoring und einen Talkback-Anschluss an der Front in 2 HE.

40 Tasten, Monitoring und IP-Wandlung in einem Panel

Das ATEM Monitoring Rack Panel 40 ergänzt ATEM Constellation IP Bildmischer um bequeme lokale Bedienung und Monitoring direkt im Rack. Tasten, LCD und Talkback sind an der Front sofort zur Hand.

40 TastenRack 2 HE2× 10G IP2× 12G-SDI

Ein 2110-Konverter im Bedienpanel

Im Panel steckt ein Videokonverter: Er wandelt zwei redundante 10G-SMPTE-2110-Netzwerke auf zwei 12G-SDI-Ausgänge und einen HDMI-Ausgang, das Bild zeigt auch das eingebaute 5″-LCD.

Redundanz nach ST 2022-7

Zwei 10G-RJ45-Ports empfangen IP-Streams aus zwei 2110-Netzwerken nach ST 2022-7 – fällt ein Netzwerk aus, bleibt das Bild.

Eigenes Steuernetzwerk

Ein 1G-RJ45-Port verbindet das Panel getrennt vom Video mit dem Bildmischer und der NMOS-Steuerung.

Talkback an der Front

Ein 5-poliger XLR-Anschluss für das Headset sowie Talkback- und Programmmix-Tasten ermöglichen Kommunikation direkt am Rack.

Doppelte Stromversorgung

Zwei interne Netzteile für 100–240 V AC mit zwei IEC-C14-Eingängen halten das Panel auch bei Ausfall einer Zuleitung in Betrieb.

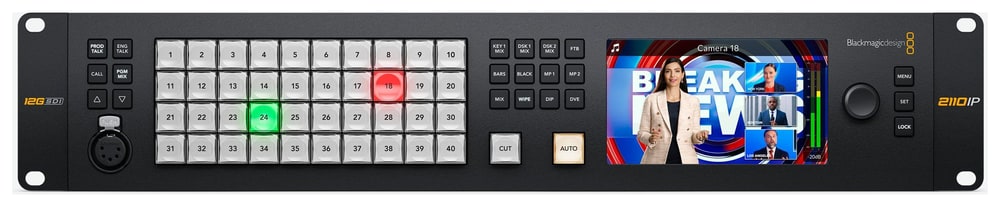

Bildmischer-Bedienung vom Rack

40 Eingangstasten, CUT- und AUTO-Tasten, Übergangstasten und ein Drehregler mit Menü: Der lokale ATEM Bildmischer lässt sich ohne das Hauptbedienpanel schalten und einrichten – beim Aufbau und im Notfall.

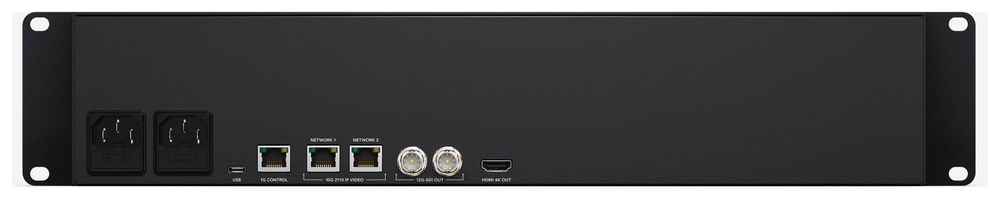

Wandlung von 2110 auf SDI und HDMI

Ein eingehender IP-Videostream wird auf zwei 12G-SDI-Ausgänge und einen HDMI-4K-Ausgang mit eingebettetem Ton gewandelt – 16 Kanäle auf SDI, 8 auf HDMI. Der Codec Blackmagic IP10 schafft optional 2160p59.94 und 2160p60.

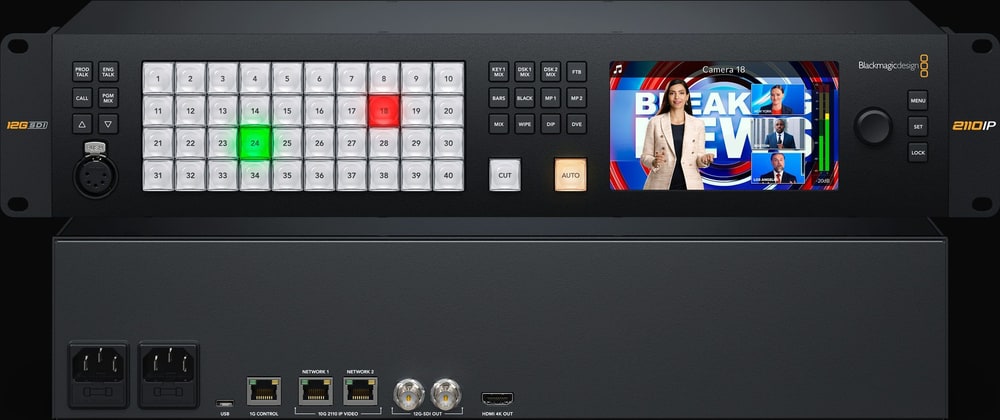

Monitoring direkt im Rack

Das eingebaute 5″-LCD zeigt Video und Signalstatus – der Techniker sieht das Ergebnis direkt am Rack. Das Panel wird ins Rack montiert und beim Aufbau oder Überwachen einer Produktion genutzt.

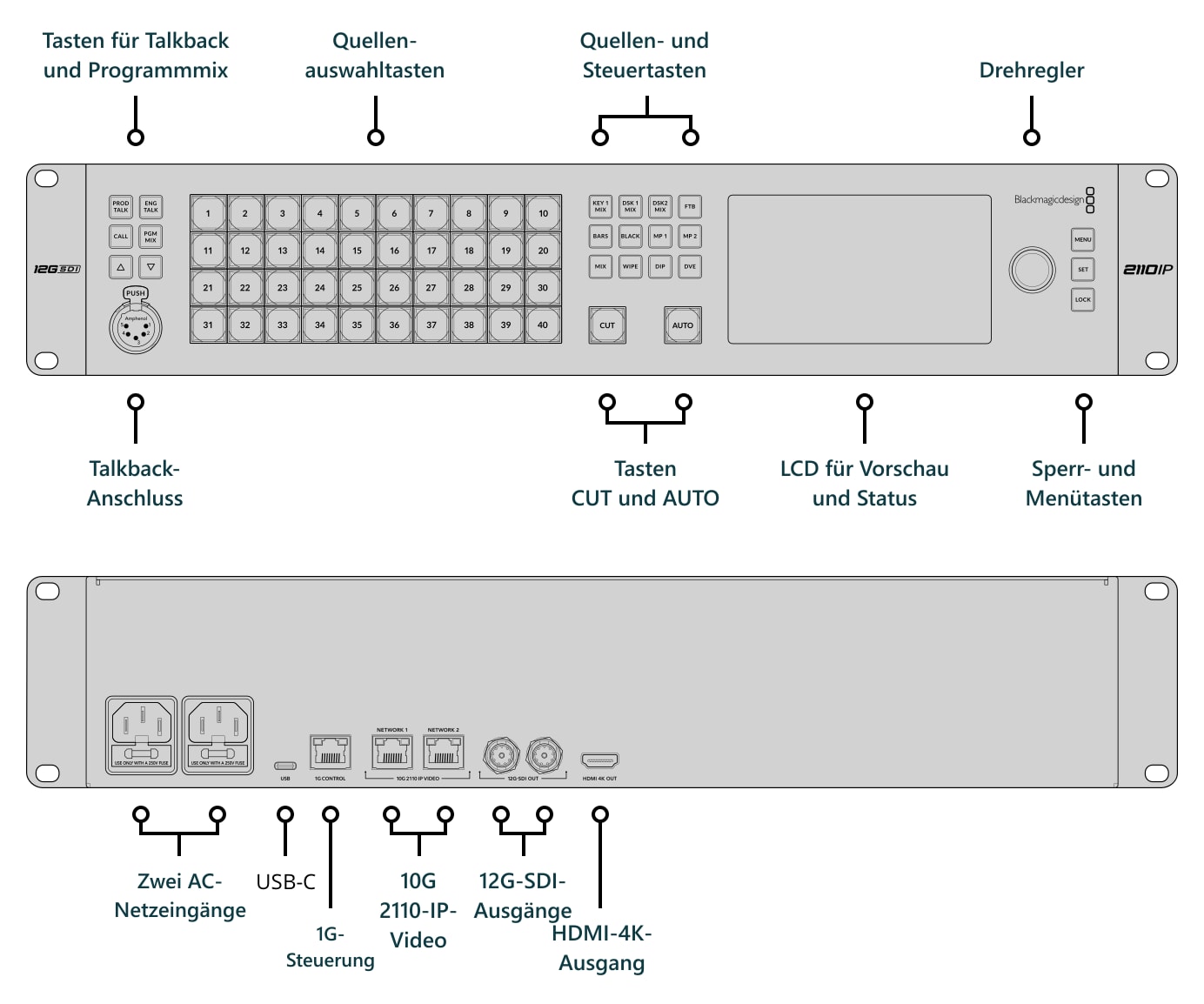

Anschlüsse

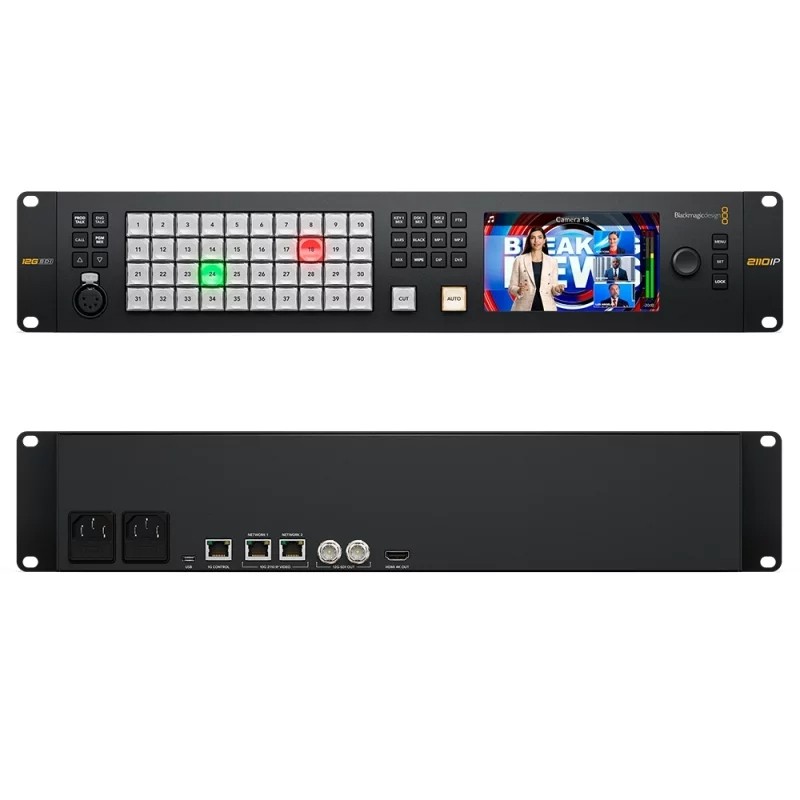

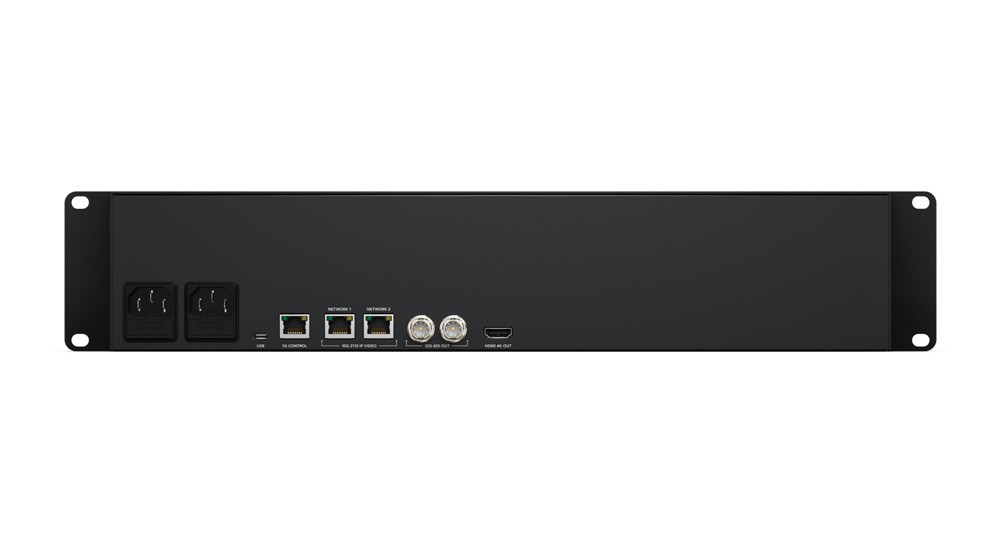

An der Front liegen Eingangs-, Übergangs-, Talkback- und Menütasten, der Talkback-Anschluss und das LCD; hinten zwei Netzeingänge, USB-C, der 1G-Steuerport, zwei 10G-Ports für 2110-IP-Video, zwei 12G-SDI-Ausgänge und ein HDMI-4K-Ausgang.
