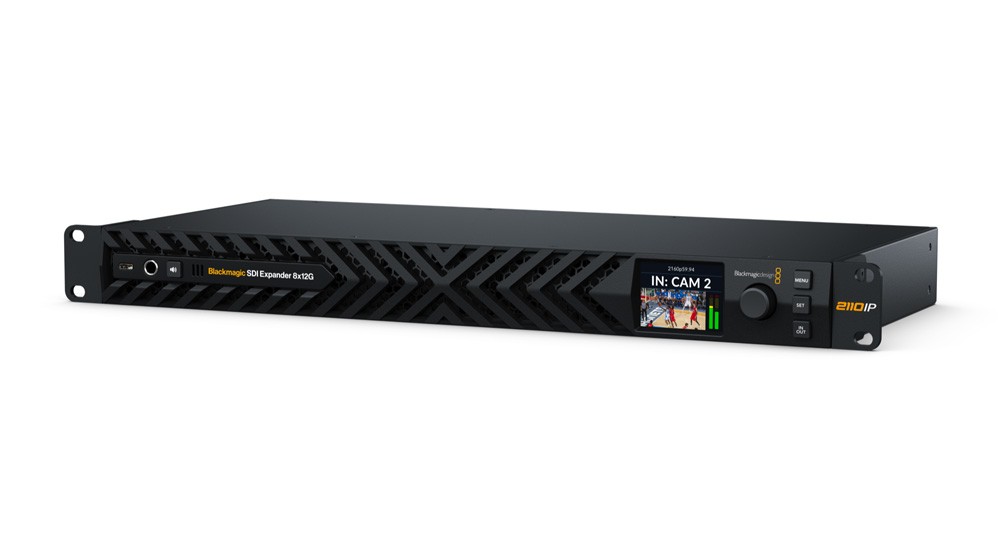

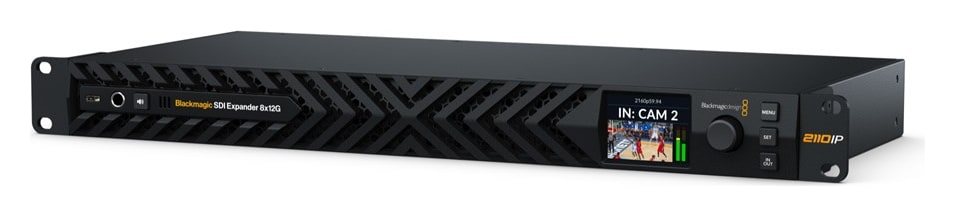

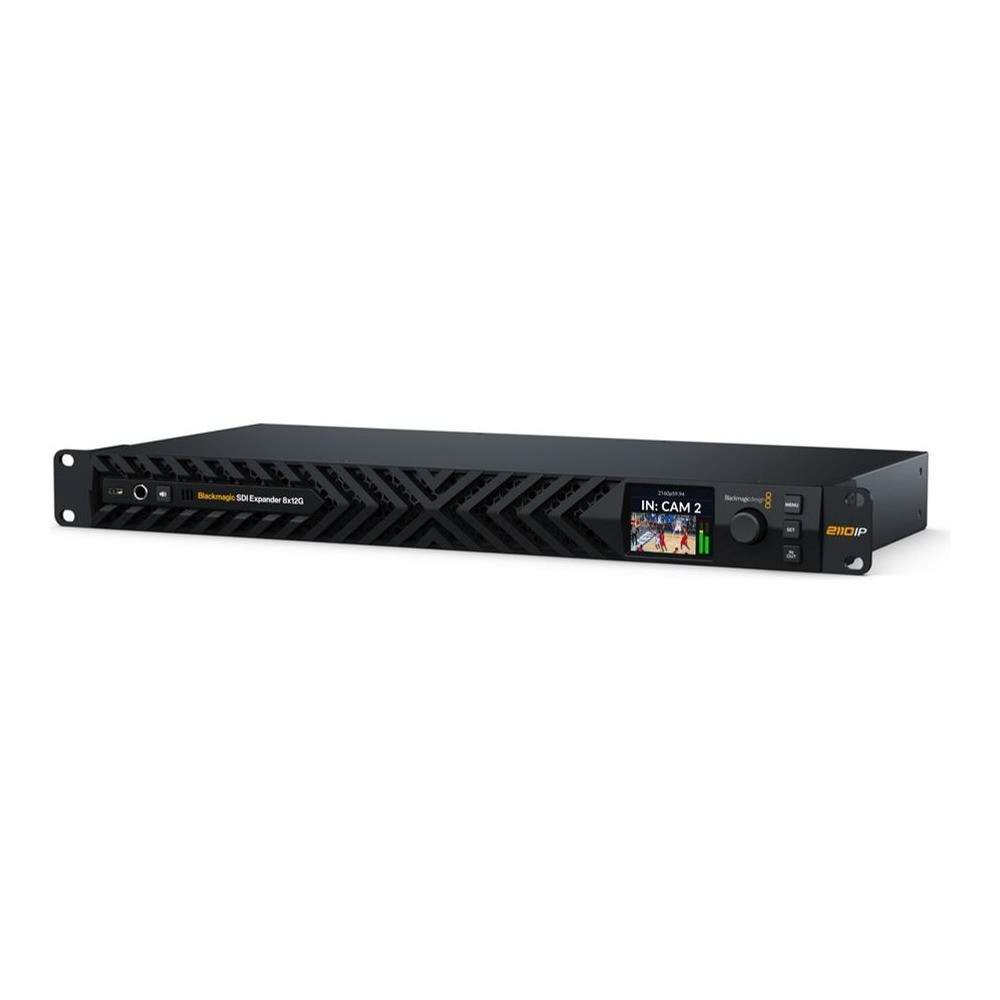

Blackmagic SDI Expander 8x12G

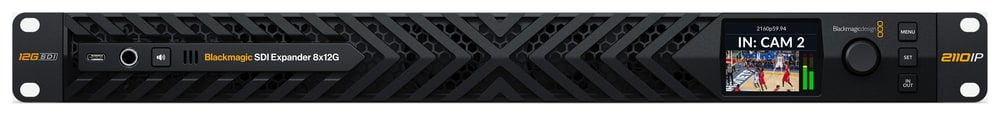

Kontrolle direkt im Rack

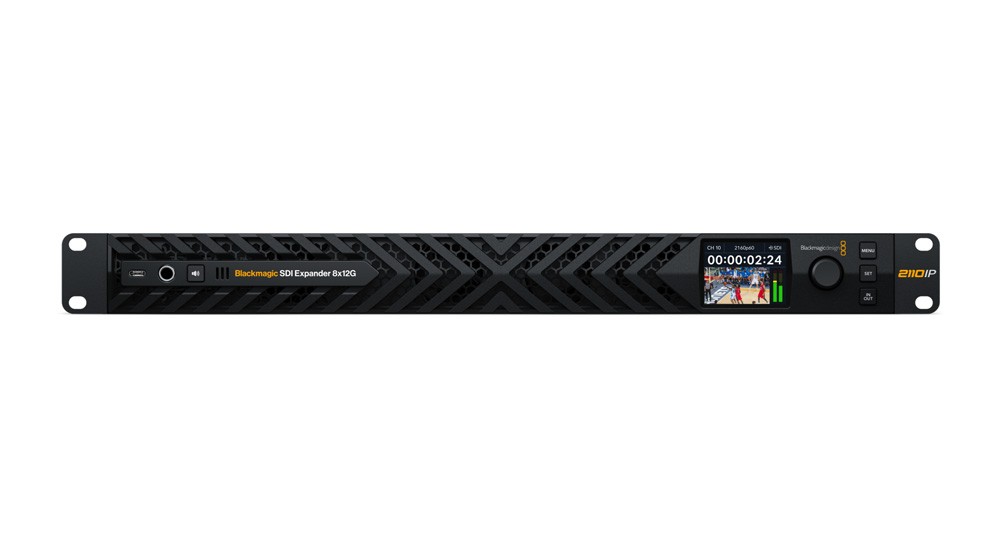

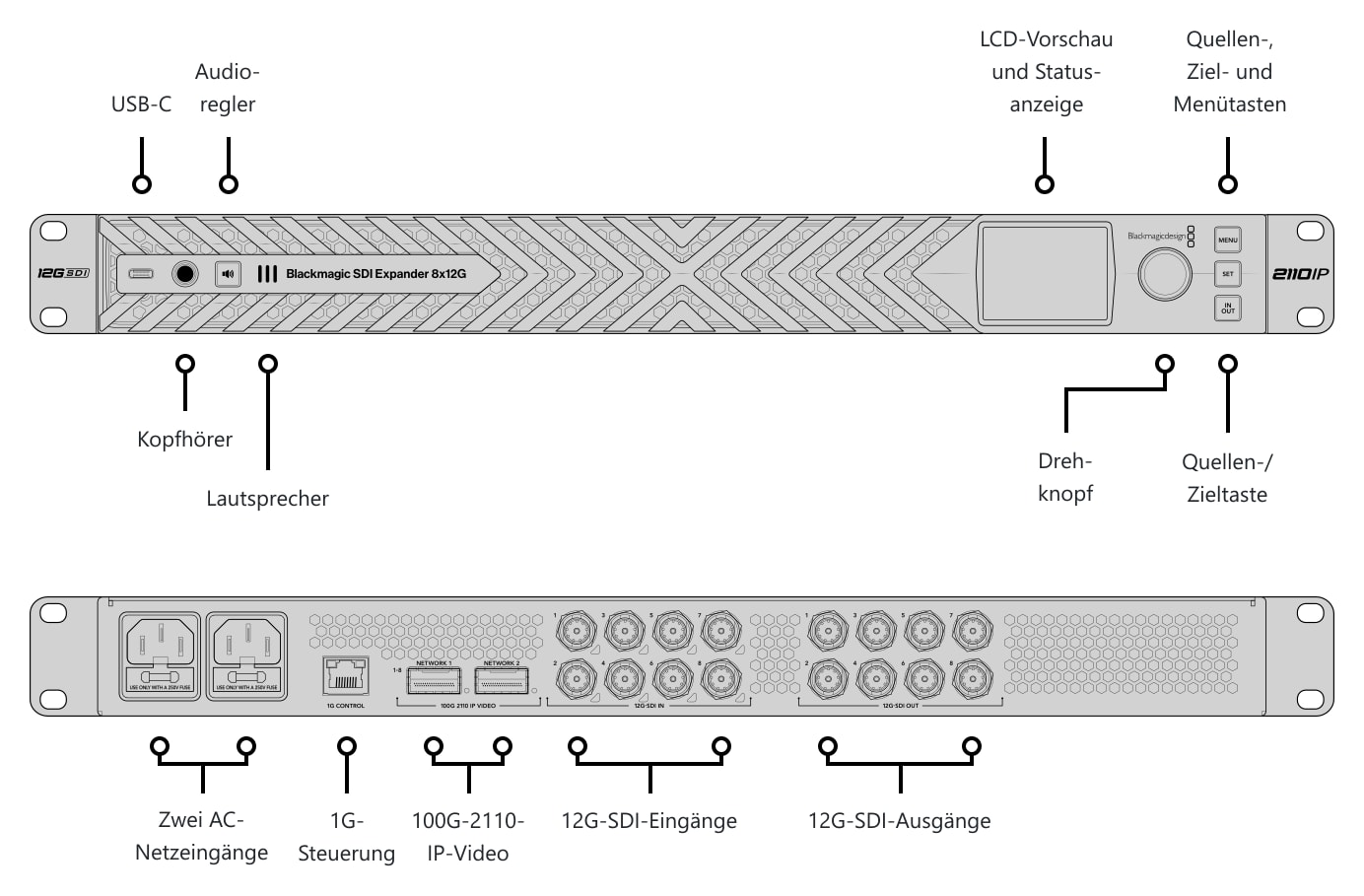

Das 2,2″-LCD-Display an der Front zeigt Video, Ton, Standard und Timecode, und mit dem Drehknopf lassen sich alle Eingänge durchblättern. Drei Tasten erleichtern die Wahl von Quelle und Ziel ohne Computer, der eingebaute Lautsprecher und der 6,35-mm-Kopfhörerausgang ermöglichen eine schnelle Tonkontrolle.

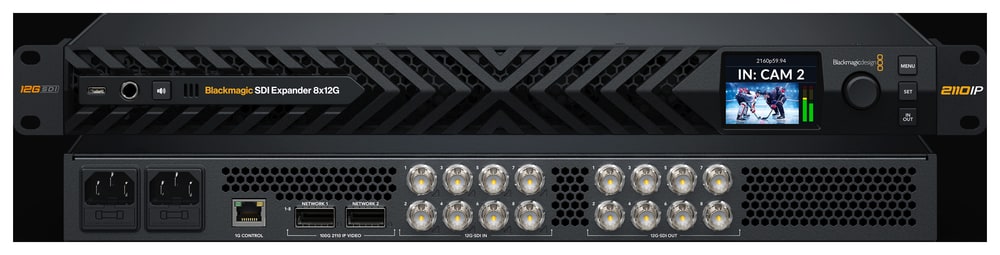

Robuste Brücke zwischen SDI und IP

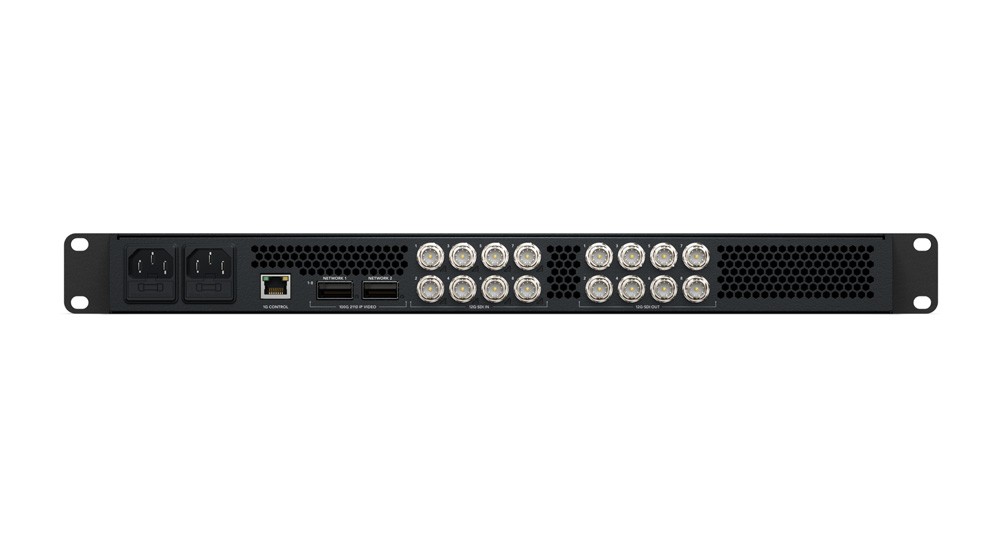

Zwei 100G-QSFP28-Ports übertragen redundante Streams nach SMPTE 2022-7. Ein separater 1G-RJ45-Port dient der NMOS-Steuerung, Konfiguration und für Updates; zwei interne Netzteile halten den Betrieb auch beim Ausfall eines Stromkreises aufrecht.

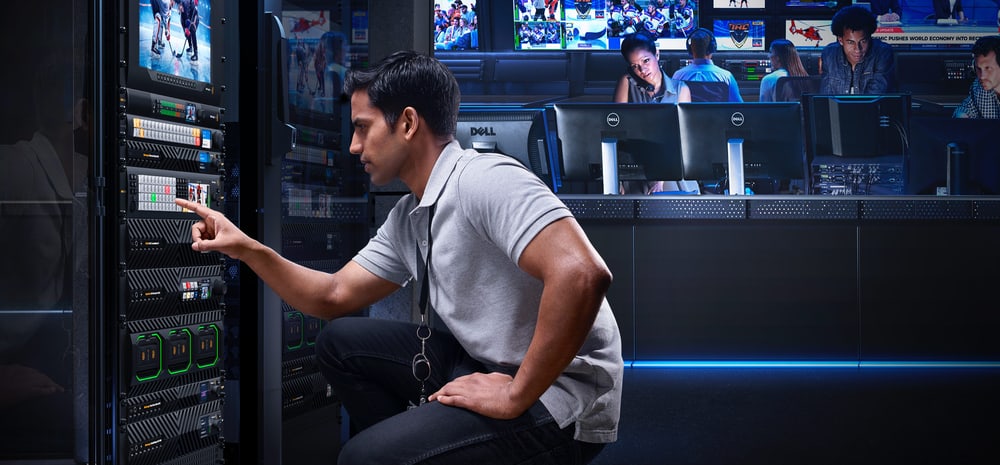

Leiser Betrieb im Regieraum

Die Kühlung von vorne nach hinten mit mehreren Lüftern ist sehr leise, sodass der Expander auch in ein Rack direkt im Regieraum passt. Jeder 2110-IP-Stream führt 16 Kanäle eingebetteten Ton; der USB-C-Anschluss an der Front dient der Einrichtung und für Updates.

Redundanz, die den Sendebetrieb sichert

Der Expander wandelt gleichzeitig in beide Richtungen: acht unabhängige 12G-SDI-Kanäle in SMPTE-2110 und einen separaten Satz von acht SMPTE-2110-Kanälen zurück in 12G-SDI. Das sind 16 Wandlungskanäle in einem einzigen Gerät mit 1 HE.

Zwei getrennte 100G-Ethernet-Pfade unterstützen SMPTE 2022-7 Seamless Protection Switching. Das Gerät vergleicht RTP-Pakete anhand ihrer Sequenznummern und verwendet zu jedem Zeitpunkt die zuerst eingetroffenen Daten, sodass der Wechsel zwischen redundanten Pfaden nahtlos erfolgt – ohne verlorene Bilder und Tonaussetzer.
