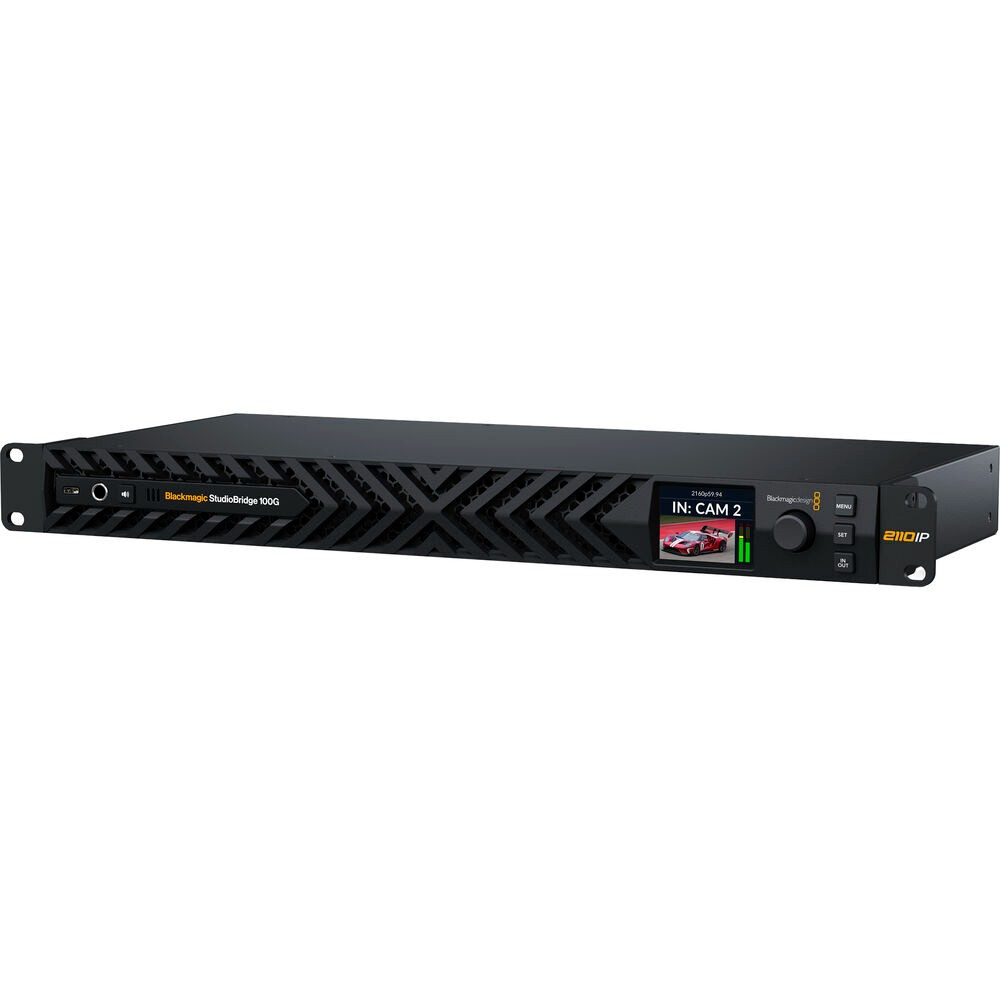

Blackmagic StudioBridge 100G

  • Gratisversand
Artikelcode: CONVNVIPR/SBD100X2

Die Blackmagic Design StudioBridge 100G ist eine 1RU-IP-Videobrücke, die für die Integration von ein bis zwei Kamerasignalen mit hoher Bandbreite in eine redundante 100G-Broadcast-Infrastruktur entwickelt wurde.

Weitere Informationen

2 689 € inkl. MwSt. 2 259.66 € ohne MwSt.
Zum Vergleich hinzufügen Preisentwicklung
Verfügbarkeit
auf Anfrage
Artikelcode:
CONVNVIPR/SBD100X2
Zum Vergleich hinzufügen Preisentwicklung

Blackmagic StudioBridge 10G PWR

2 689 €ohne MwSt. 2 259.66 €
Produktbeschreibung SPEZIFIKATIONEN VERPACKUNGSINHALT

Produktbeschreibung

Die Blackmagic Design StudioBridge 100G ist eine 1RU-IP-Videobrücke, die für die Integration von ein bis zwei Kamerasignalen mit hoher Bandbreite in eine redundante 100G-Broadcast-Infrastruktur entwickelt wurde.

SMPTE 2110 · 100-GbE-Bridge

Redundantes 100G-Backbone für einen oder zwei Kamerastreams

StudioBridge 100G verbindet den hochkapazitiven IP-Ausgang der Kameras mit einem redundanten 100-GbE-Broadcast-Netzwerk. In einem einzigen Rack-Schrank vereint es 4K60 SMPTE 2110, Redundanz nach SMPTE 2022-7 sowie eine praktische Überwachungsanzeige auf der Frontplatte.

2× 100-GbE-QSFP28 SMPTE 2022-7

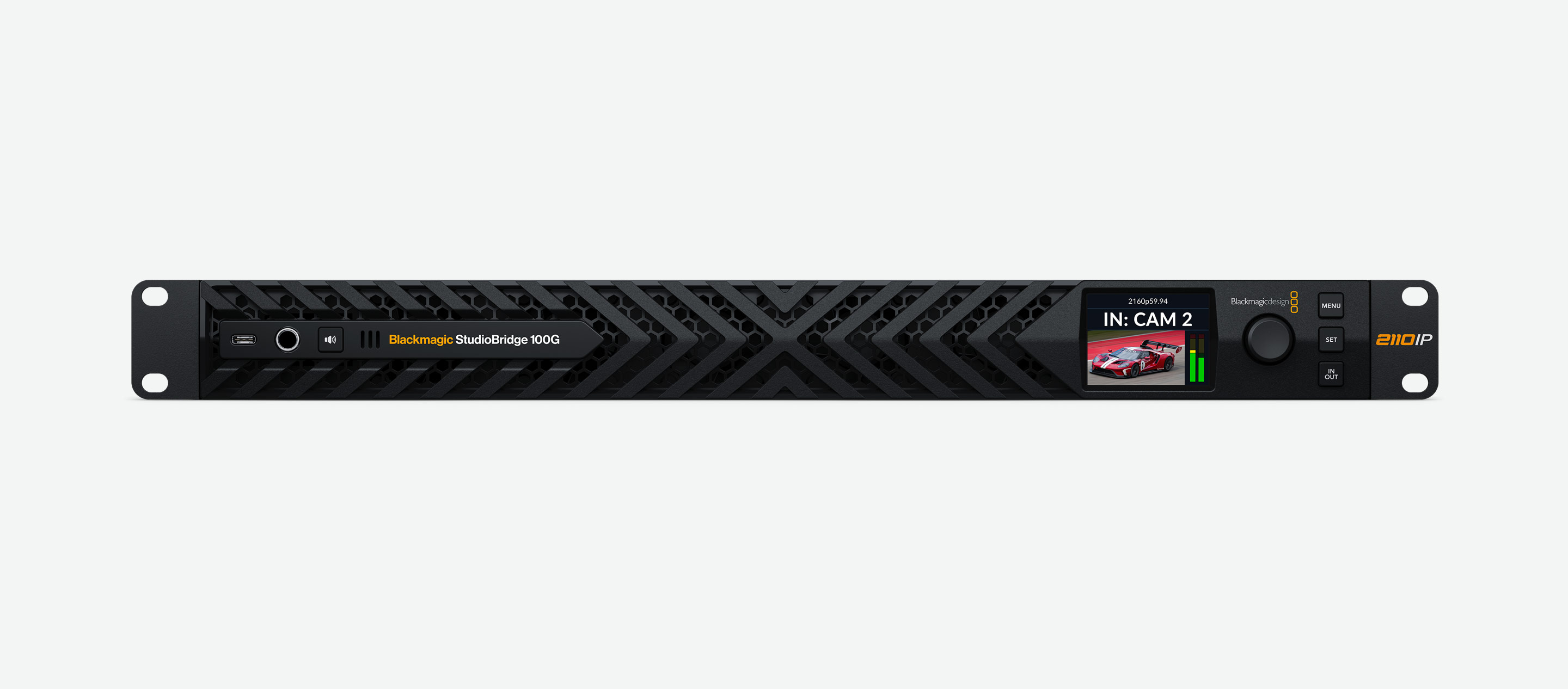

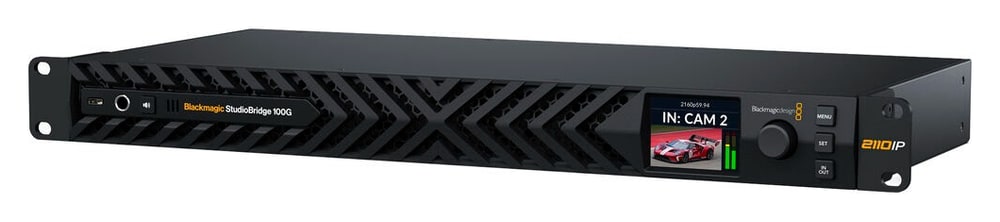

Blackmagic StudioBridge 100G – Vorderansicht

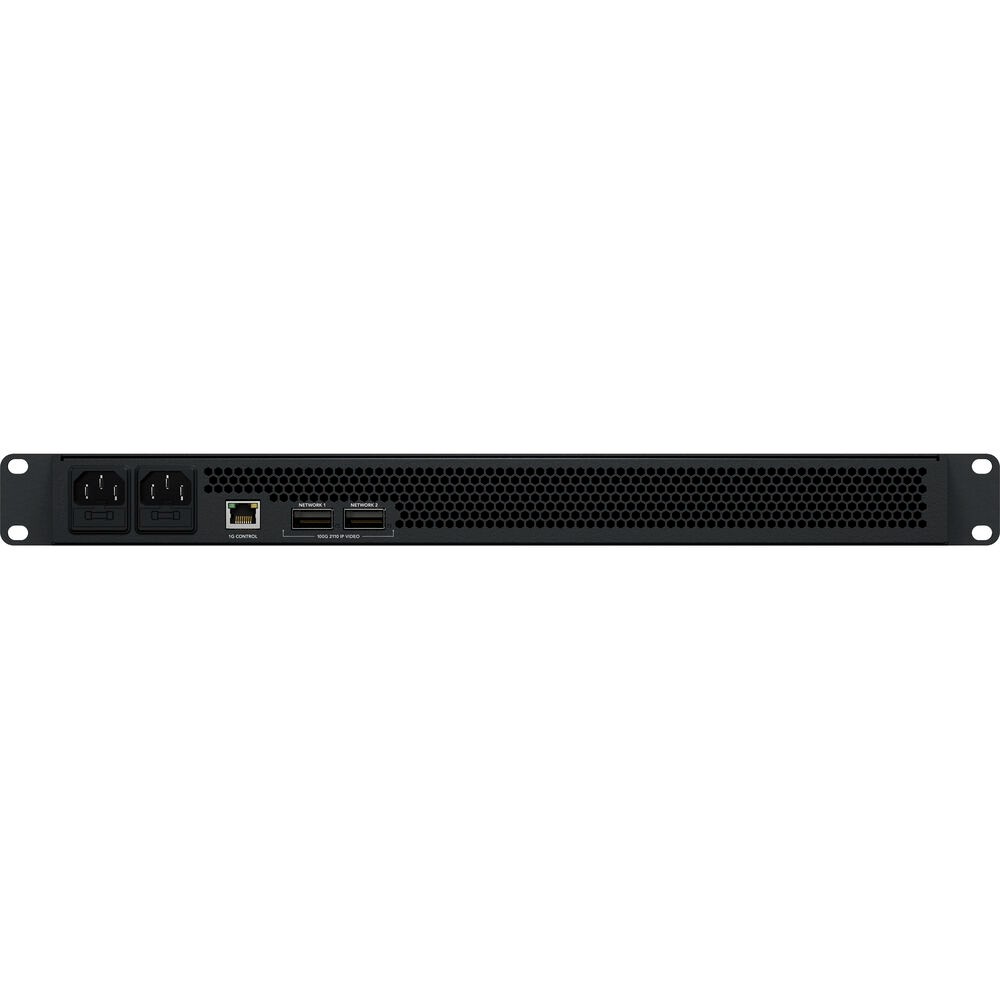

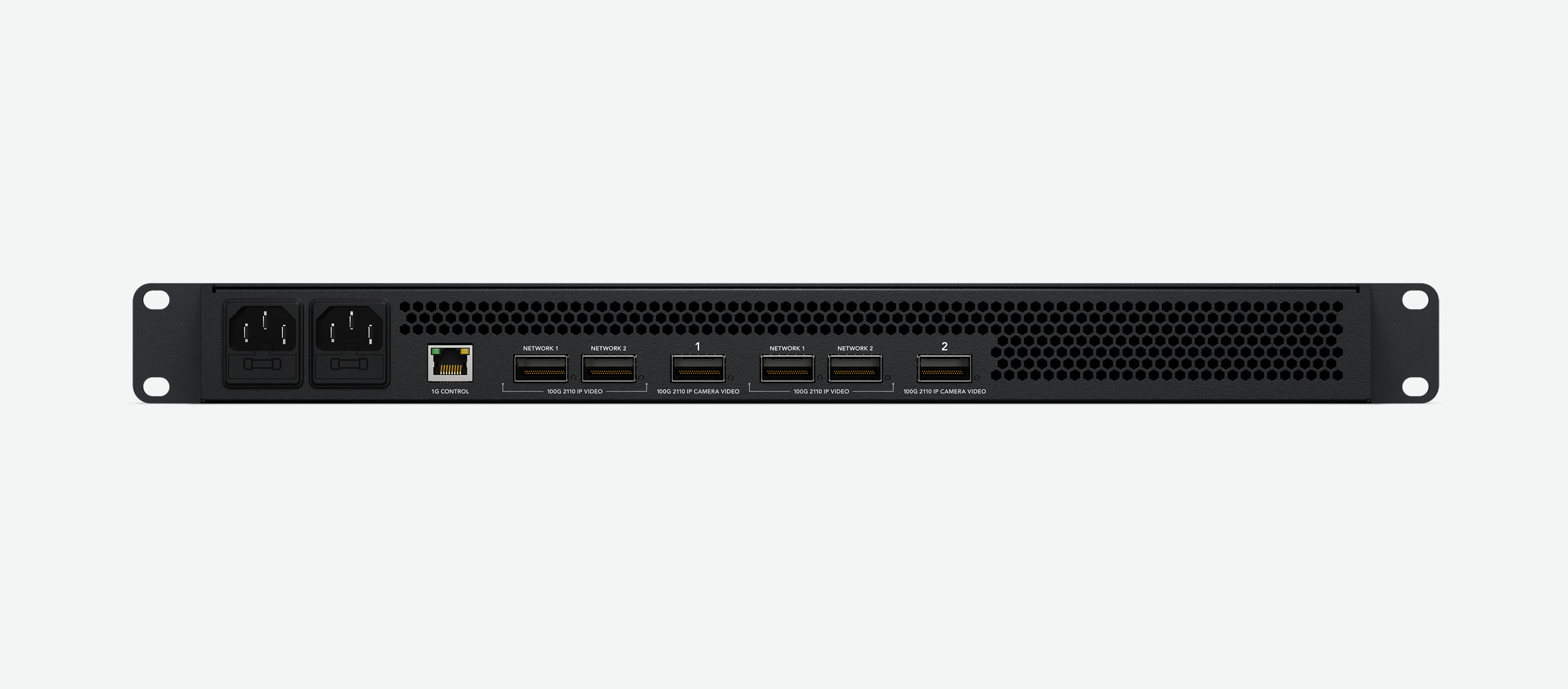

Blackmagic StudioBridge 100G – Rückansicht

Verbindung von Kameras und Infrastruktur

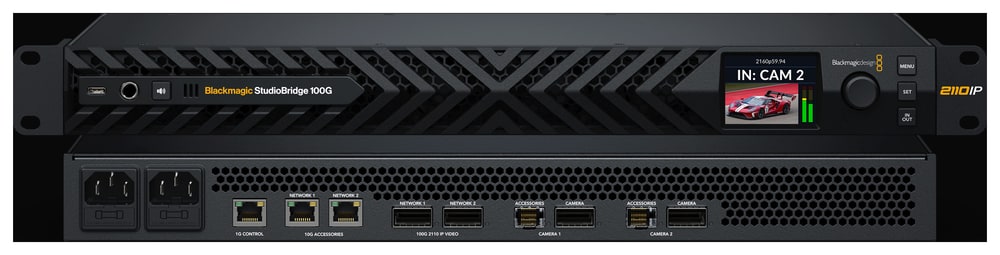

Zwei Kanäle, eine ausfallsichere Übertragungskette

Das Gerät verarbeitet einen 100-GbE-IP-Stream oder zwei Streams mit einer Gesamtbandbreite von unter 100 Gb/s und leitet diese an zwei redundante 100-GbE-Ausgänge weiter. Separate 10G-Ports für Zubehör, NMOS-Steuerung und redundante Netzstromversorgung erleichtern den Einsatz in Studios und Übertragungswagen.

Kontrolle und Sicherheit für kritischen IP-Betrieb

Unterstützt bis zu zwei SMPTE-2110-Videokanäle mit einer Auflösung von bis zu 4K60 und wandelt einen 100-GbE-IP-Videostream oder zwei IP-Videostreams mit einer Gesamtbandbreite von weniger als 100 Gb/s in zwei redundante 100-GbE-QSFP28-Ausgänge mit SMPTE-2022-7 für eine unterbrechungsfreie Signalübertragung. Jeder Eingang unterstützt die automatische Formaterkennung für HD- und Ultra-HD-Standards sowie bis zu 16 Kanäle eingebetteten Tons pro Stream.

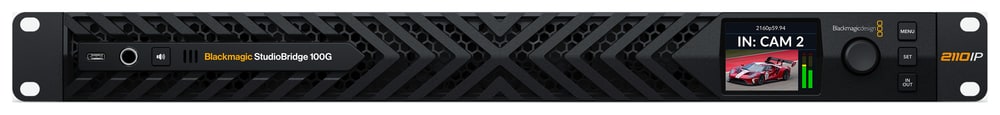

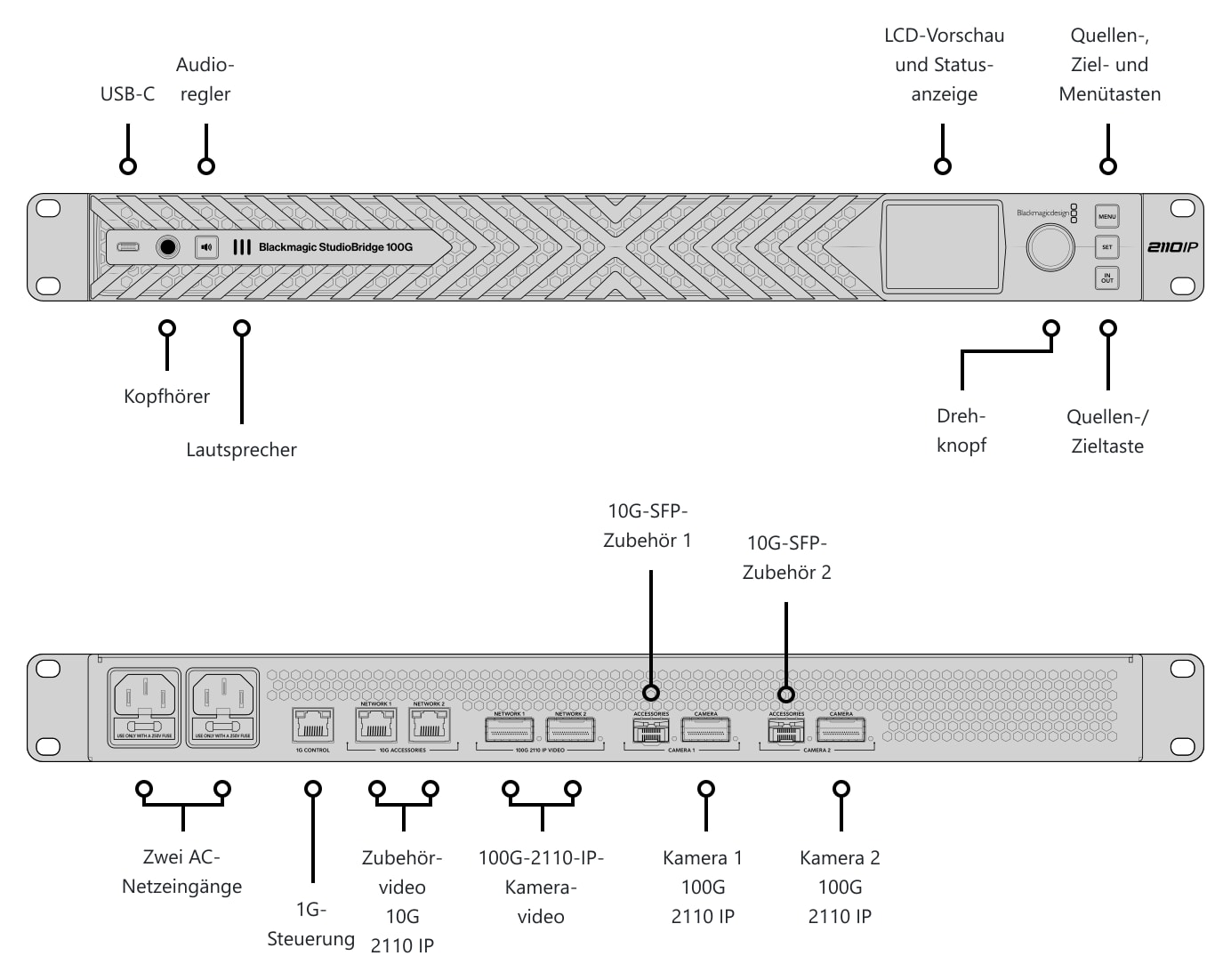

Der StudioBridge 100G bietet zwei 10G-RJ45-Anschlüsse und zwei optische 10G-SFP-Anschlüsse für Zubehör. Das frontseitige 2,2-Zoll-LCD-Display mit Drehregler und Tasten ermöglicht die Überwachung von Video, Audio, Timecode und Systemstatus; der integrierte Lautsprecher und der Kopfhörerausgang ermöglichen eine sofortige Audiokontrolle. Die externe Steuerung erfolgt über einen separaten RJ45-Anschluss für die NMOS-Konfiguration und einen USB-C-Anschluss für Einstellungen oder Firmware-Updates, während zwei IEC-C14-Eingänge eine redundante Stromversorgung gewährleisten.

VERPACKUNGSINHALT

  • Blackmagic StudioBridge 100G
  • Willkommenskarte mit QR-Code zum Herunterladen der Software

SPEZIFIKATIONEN

  • IP-Video: bis zu 2× SMPTE 2110, HD bis 4K60
  • 100GbE: 2× QSFP28-Eingang und 2× QSFP28-redundanter Ausgang
  • Redundanz: SMPTE 2022-7
  • Video: 10 Bit 4:2:2, Rec. 709 und Rec. 2020
  • Audio: bis zu 16 eingebettete Kanäle pro Stream, Lautsprecher und 6,35-mm-Kopfhörerausgang
  • Zubehör: 2× 10G RJ45 und 2× 10G SFP-Glasfaseranschluss
  • Steuerung: 1G RJ45 für NMOS, USB-C für Konfiguration und Firmware
  • Display: 2,2″-LCD mit Drehregler und Tasten
  • Stromversorgung: 2× IEC C14, 100–240 V AC, 50/60 Hz

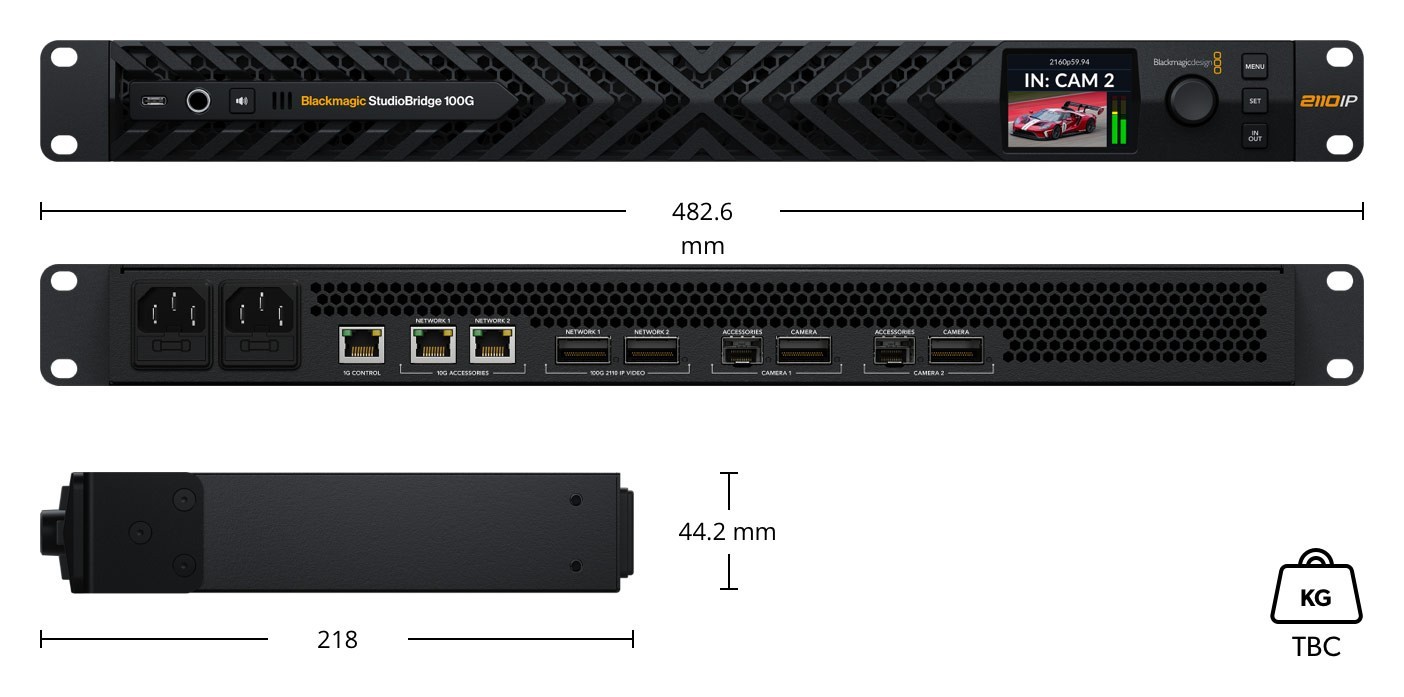

  • Abmessungen: 482,6 × 218,4 × 43,7 mm (1 RU)
  • Betriebstemperatur: 5 bis 40 °C
  • Standards: IEEE 1588-2008, SMPTE 2110-20/-21/-30/-40 und SMPTE 2022-7
Parameter

Parameter

Hersteller: Blackmagic Design
Kategorie: Signalwandler

Wichtigste Parameter

Andere MerkmaleAudio-Ausgang · LCD display · auto format adaptation
