Tilta Nucleus-M II 7-Pin to RCP2 9-Pin Control Cable (50cm)

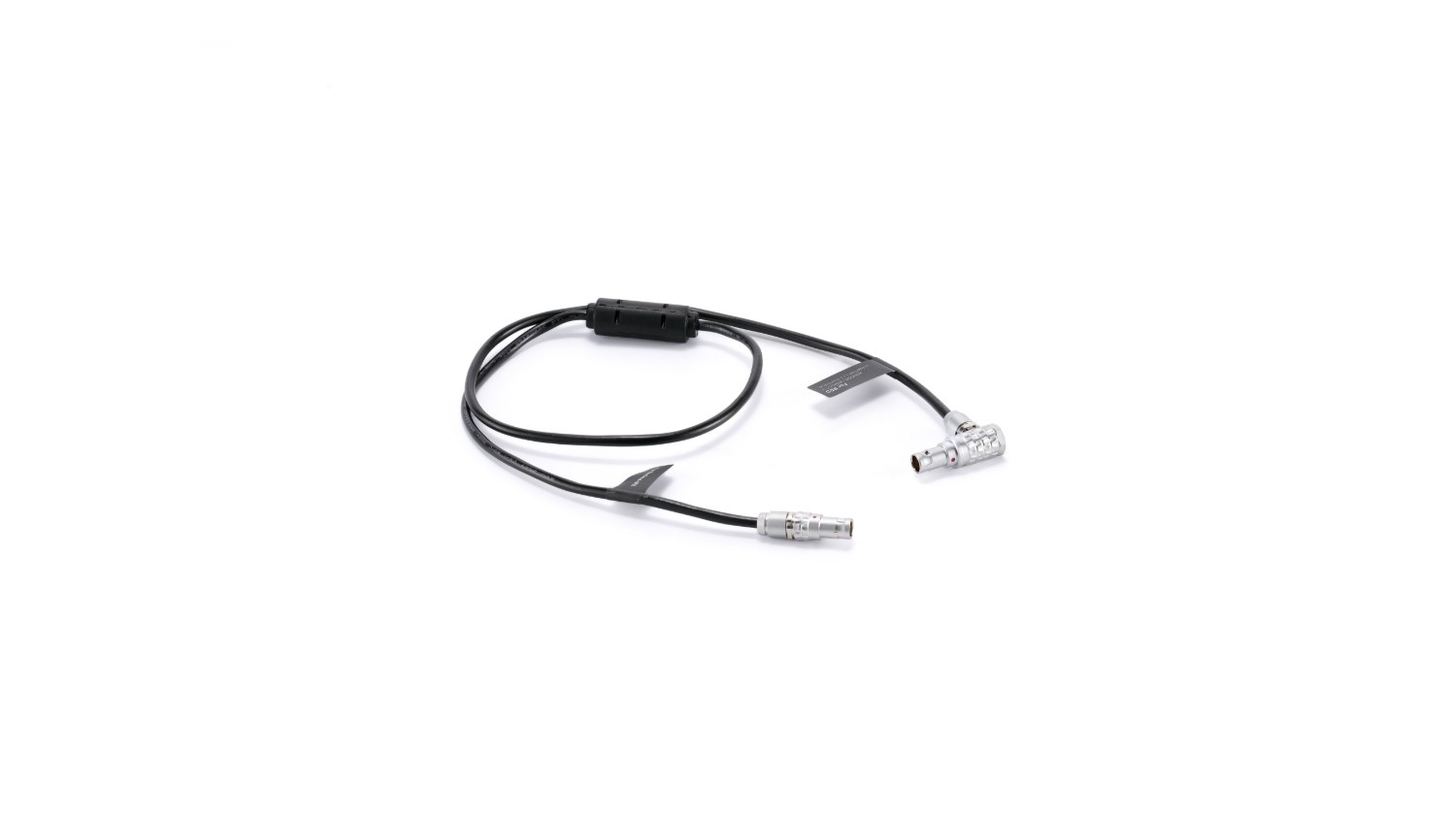

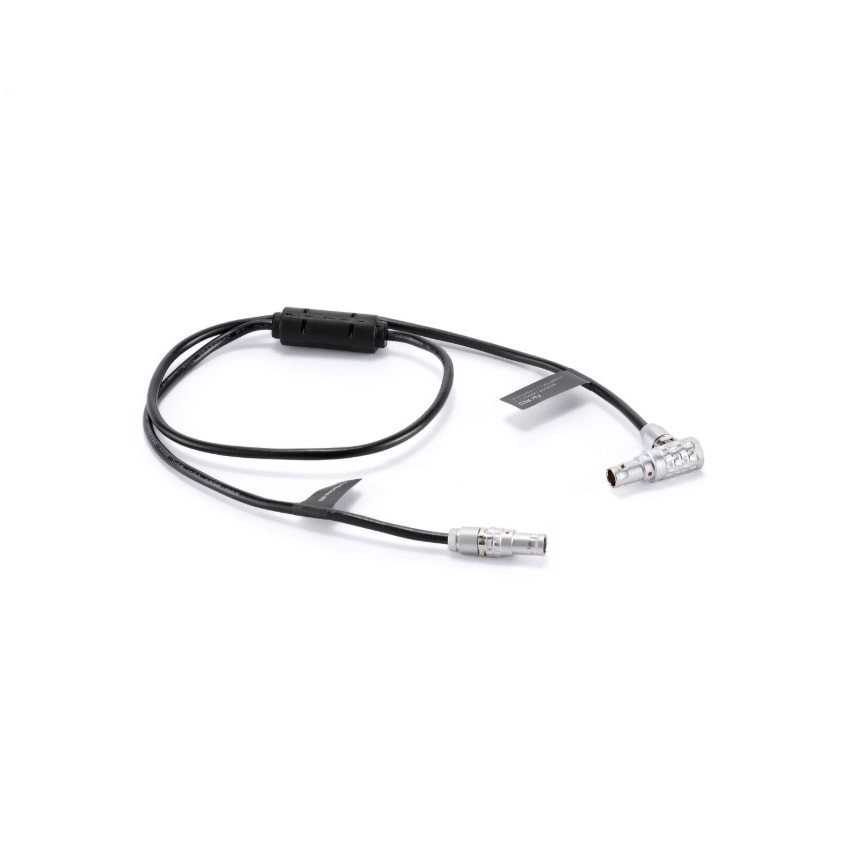

Das Tilta TCB-7P-9P-50 ist ein Steuerkabel des Systems Nucleus-M II für RED-Kameras mit 9-Pol-Anschluss EXT: 7-Pol-Stecker (0B) in den Anschluss des Motors Nucleus-M II, gewinkelter 9-Pol-Stecker (0B) in den EXT-Anschluss der Kamera. Die Kamera empfängt Befehle über das Protokoll RCP2, sodass sich von der FIZ-Handeinheit Nucleus-M II drahtlos die Aufnahme starten und ISO, Belichtungszeit oder Weißabgleich ändern lassen. Länge 50 cm; für RED KOMODO, KOMODO-X und V-RAPTOR.

Das Tilta TCB-7P-9P-50 verbindet den Motor Nucleus-M II mit dem 9-Pol-Anschluss EXT einer RED-Kamera. Der Motor sitzt ohnehin am Rig und hat einen freien 7-Pol-Anschluss — das Kabel macht daraus eine Steuerleitung zur Kamera, sodass der Schärfeassistent an der FIZ-Handeinheit den Kamerastatus sieht und die Aufnahme startet, ohne das Gehäuse anzufassen.

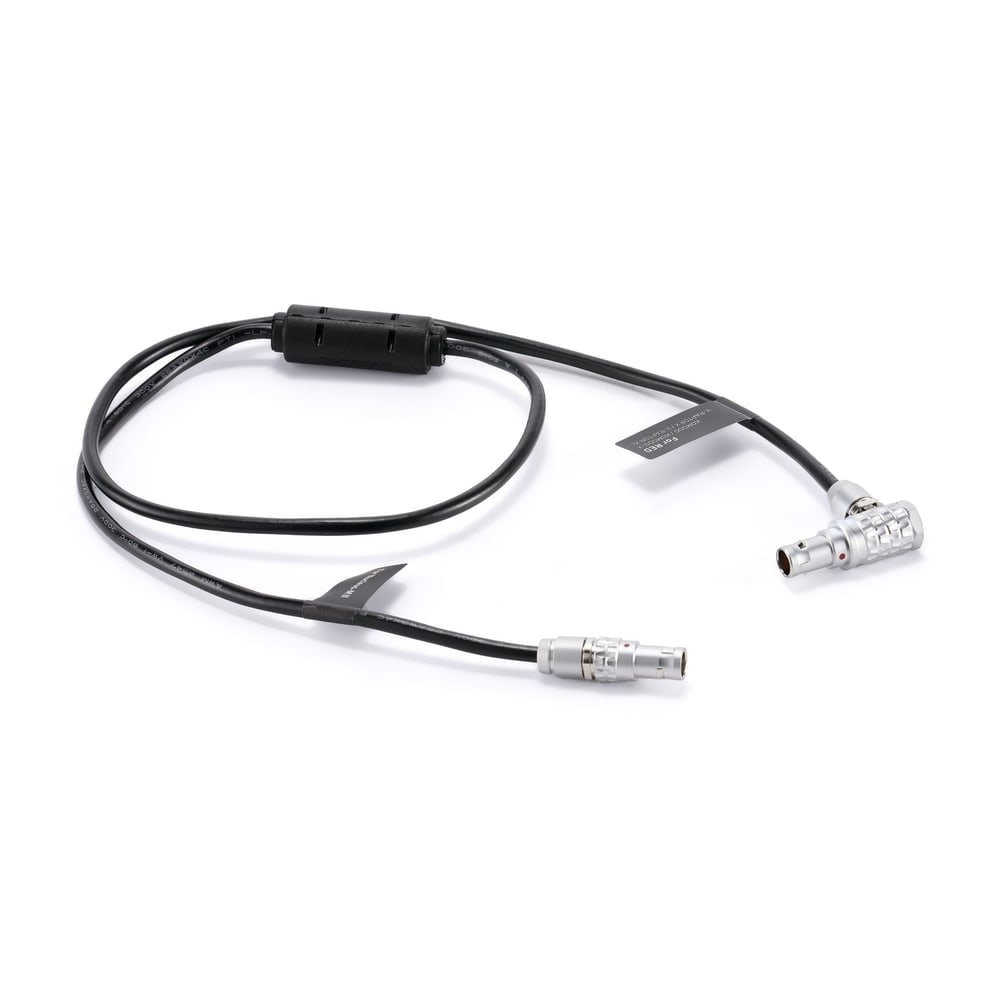

7-Pol vom Motor, 9-Pol in den EXT-Anschluss

Der 7-Pol-Stecker (0B) kommt in den freien Anschluss des Motors Nucleus-M II, der gewinkelte 9-Pol-Stecker (0B) am anderen Ende in den EXT-Anschluss der RED-Kamera. Der rechte Winkel hält das Kabel dicht am Gehäuse und stört weder Seitengriff noch Cage. Die Kamera kommuniziert über das Kabel per RCP2 (RED Control Protocol 2), sodass die FIZ-Handeinheit Nucleus-M II die aktuellen Werte zeigt und direkt ändert. Das Kabel ist gerade, 50 cm lang, mit Ferritkern am Motorstecker.

Was sich von der FIZ-Handeinheit steuern lässt

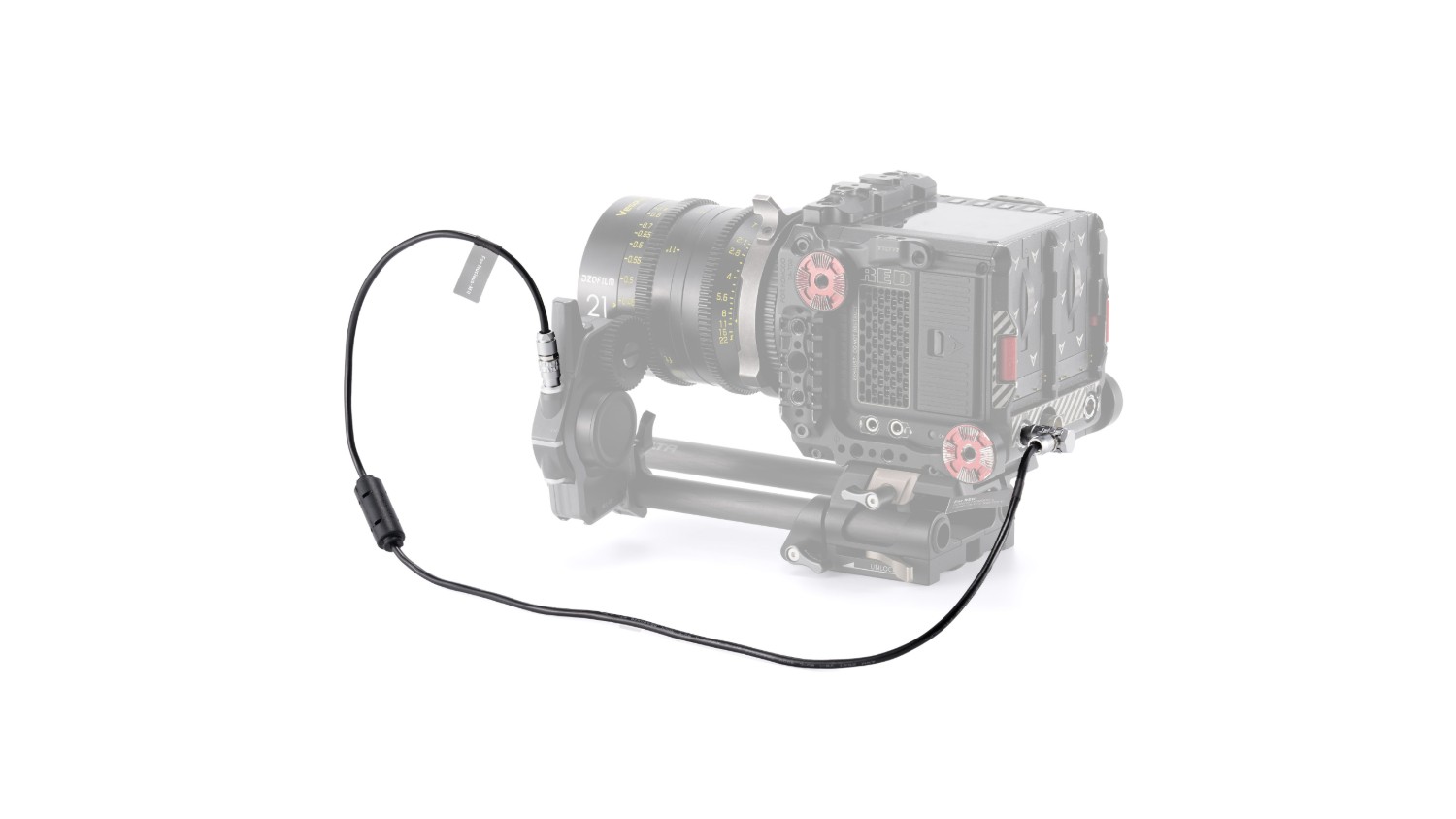

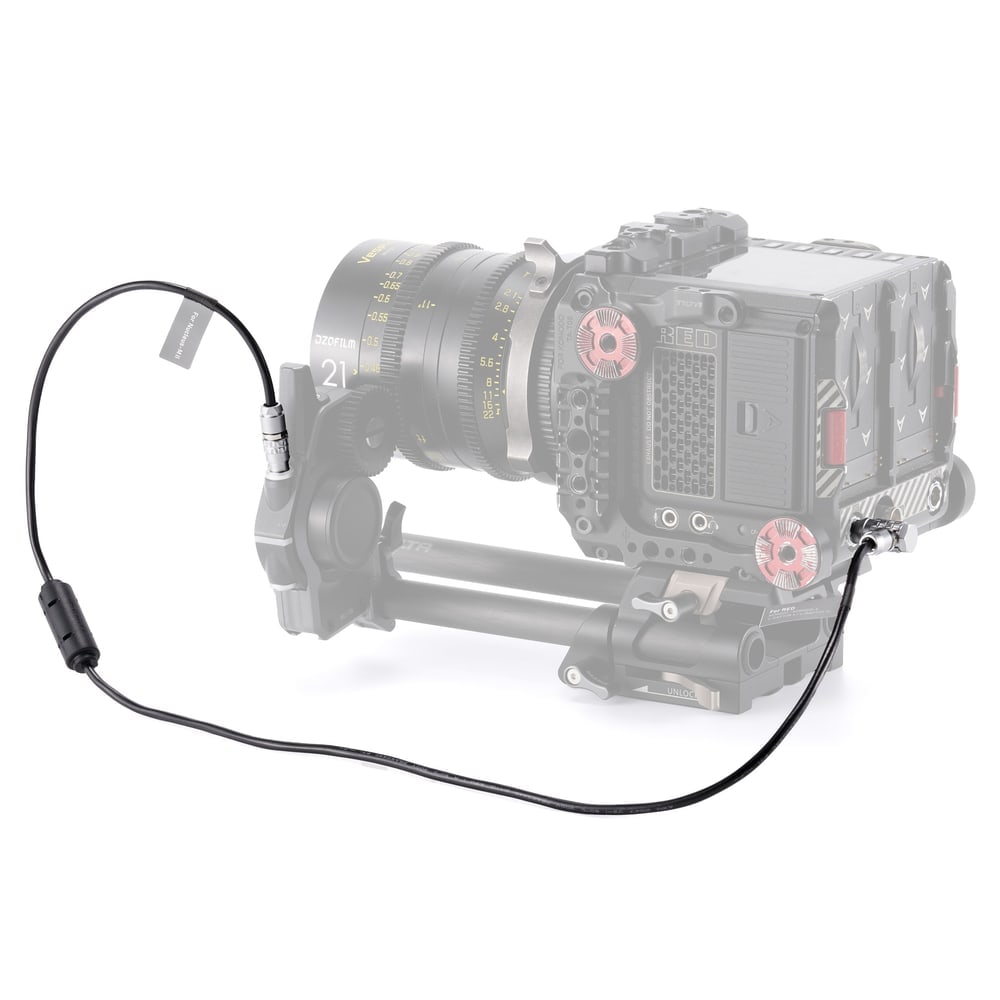

Über die RCP2-Leitung lassen sich von der FIZ-Handeinheit die Aufnahme starten und stoppen (Run/Stop) sowie Kameraeinstellungen wie ISO, Belichtungszeit oder Weißabgleich ändern; der genaue Umfang hängt vom Kameramodell und seiner Firmware ab. Vor dem ersten Einsatz ist die Firmware der FIZ-Handeinheit und des Motors zu aktualisieren. Wer nur Run/Stop braucht, kommt mit einem Run/Stop-Kabel aus; für RED-Kameras mit 4-Pol-Anschluss CTRL ist das Schwestermodell TCB-7P-RCP2-50 bestimmt. Im Bild das Kabel an einer RED-Kamera.

Tilta-Kabel

Die Kabelreihe Tilta TCB verbindet Kamera, Akku und Zubehör am Rig: Strom von der V-Mount- oder Gold-Mount-Platte über P-Tap, 2-Pol-Lemo, 3-Pol-Fischer oder DC-Hohlstecker, USB-C PD für Monitore und Griffe, 7-Pol-Steuerkabel für das Nucleus-System sowie HDMI oder BNC für das Bild. Die Längen richten sich nach dem Rig — kurz am Cage, länger zu Armen und Akkus; dieses Kabel ist eines davon.
