Tilta Nucleus-M II 7-Pin to RCP2 Control Cable (50cm)

Das Tilta TCB-7P-RCP2-50 ist ein Steuerkabel des Systems Nucleus-M II: 7-Pol-Stecker (0B) in den Anschluss des Motors Nucleus-M II und 4-Pol-Stecker (00B) in den CTRL-Anschluss von RED-Kameras. Die Kamera empfängt Befehle über das Protokoll RCP2, und von der FIZ-Handeinheit Nucleus-M II lassen sich drahtlos die Aufnahme starten sowie ISO, Belichtungszeit, Farbtemperatur und Bildrate ändern. Länge 50 cm; für RED KOMODO, KOMODO-X, V-RAPTOR X und V-RAPTOR XL.

Das Tilta TCB-7P-RCP2-50 verbindet den Motor Nucleus-M II mit dem CTRL-Anschluss einer RED-Kamera. Der Motor sitzt ohnehin am Rig und hat einen freien 7-Pol-Anschluss — das Kabel macht daraus eine Steuerleitung zur Kamera, sodass der Schärfeassistent an der FIZ-Handeinheit den Kamerastatus sieht und die Aufnahme startet, ohne das Gehäuse anzufassen.

7-Pol vom Motor, 4-Pol in den CTRL-Anschluss

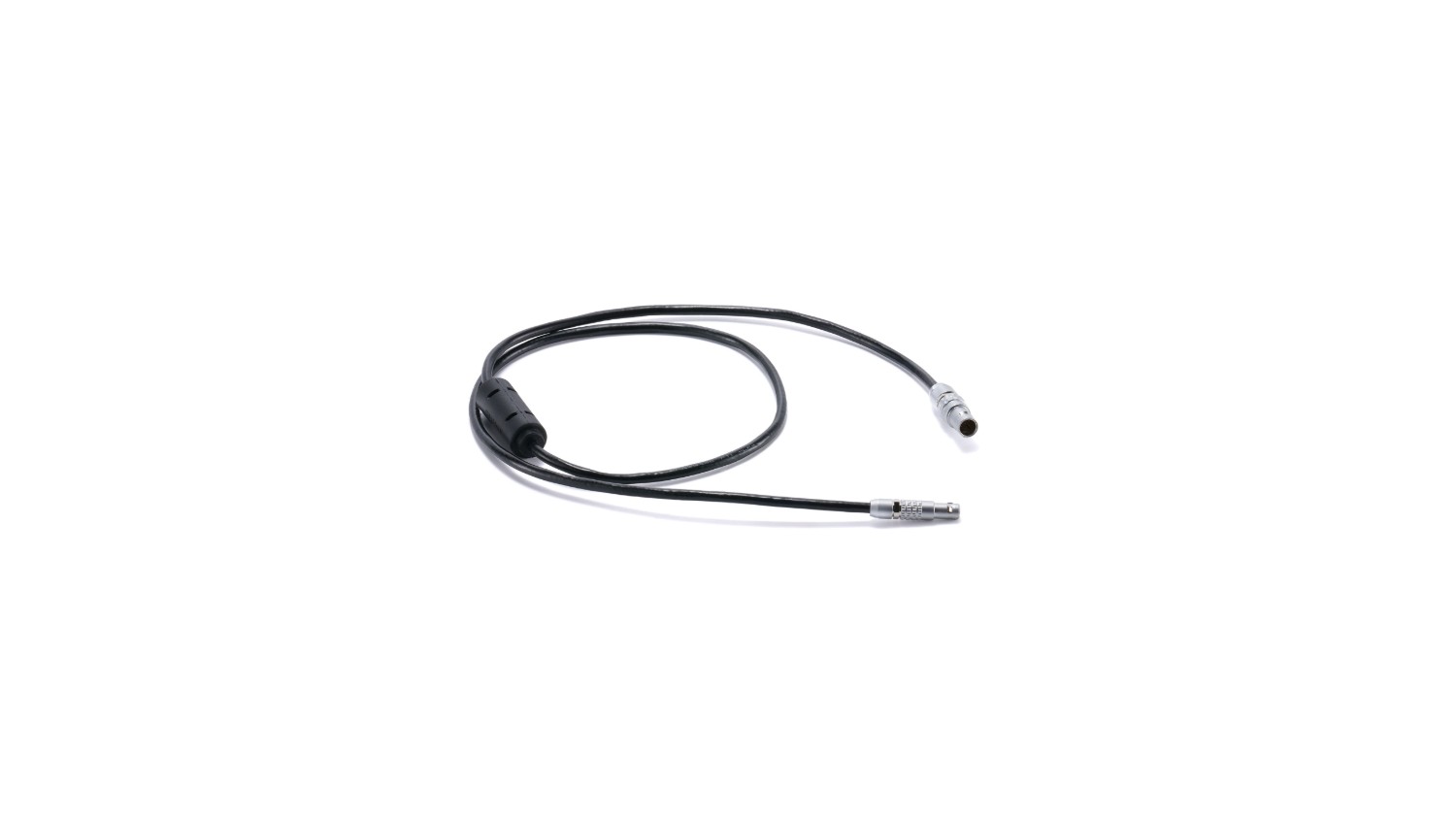

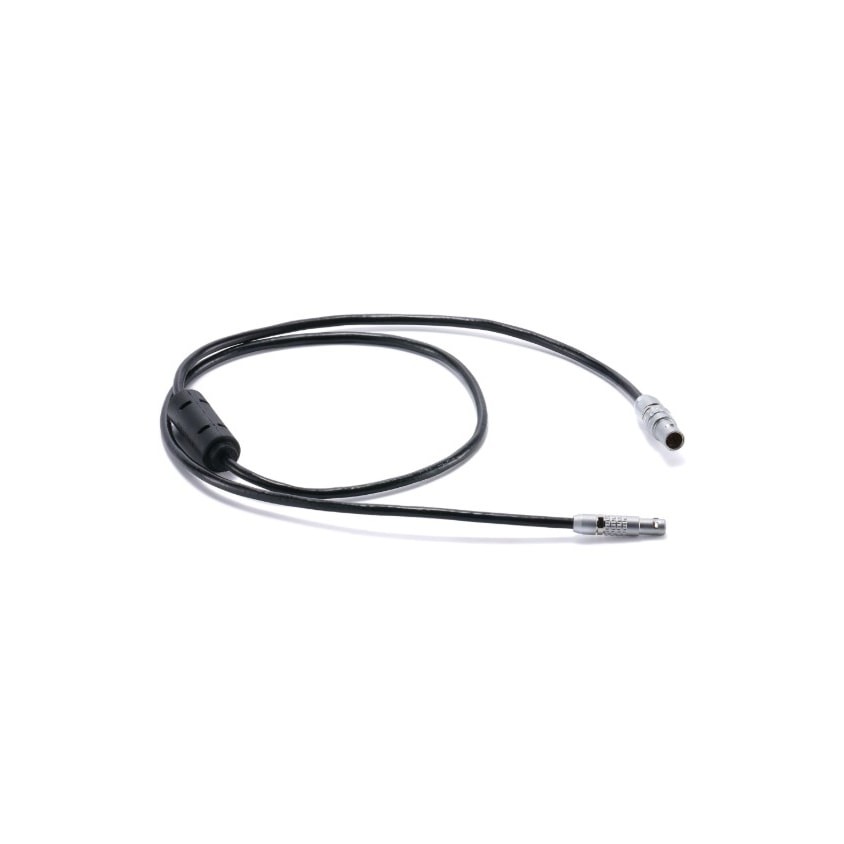

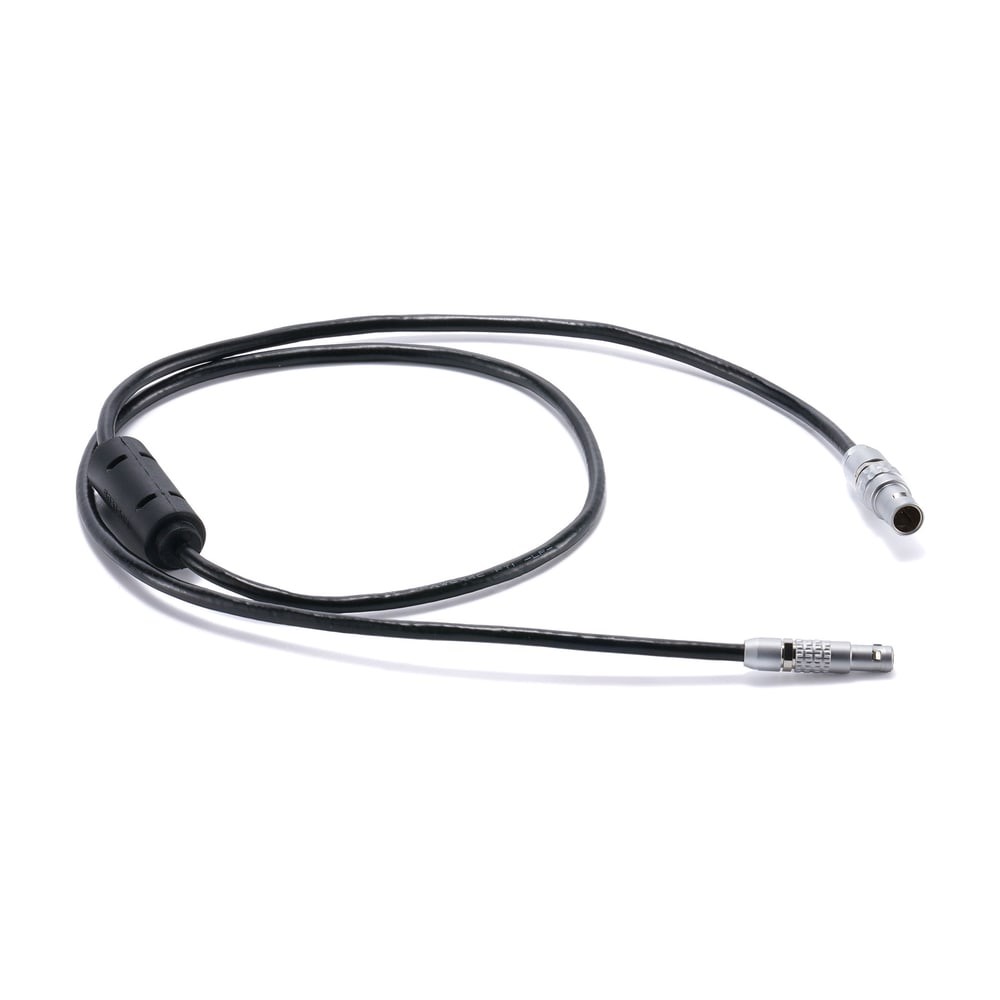

Der 7-Pol-Stecker (0B) kommt in den freien Anschluss des Motors Nucleus-M II, der 4-Pol-Stecker (00B) am anderen Ende in den CTRL-Anschluss der RED-Kamera. Die Kamera kommuniziert über das Kabel per RCP2 (RED Control Protocol 2), sodass auf dem Display der FIZ-Handeinheit Nucleus-M II die aktuellen Werte zu sehen sind und direkt von dort geändert werden. Das Kabel ist gerade, 50 cm lang, mit Ferritkern am Motorstecker; es reicht vom Motor auf den 15-mm-Rohren bis zum Anschluss an der Seite des Kameragehäuses.

Was sich von der FIZ-Handeinheit steuern lässt

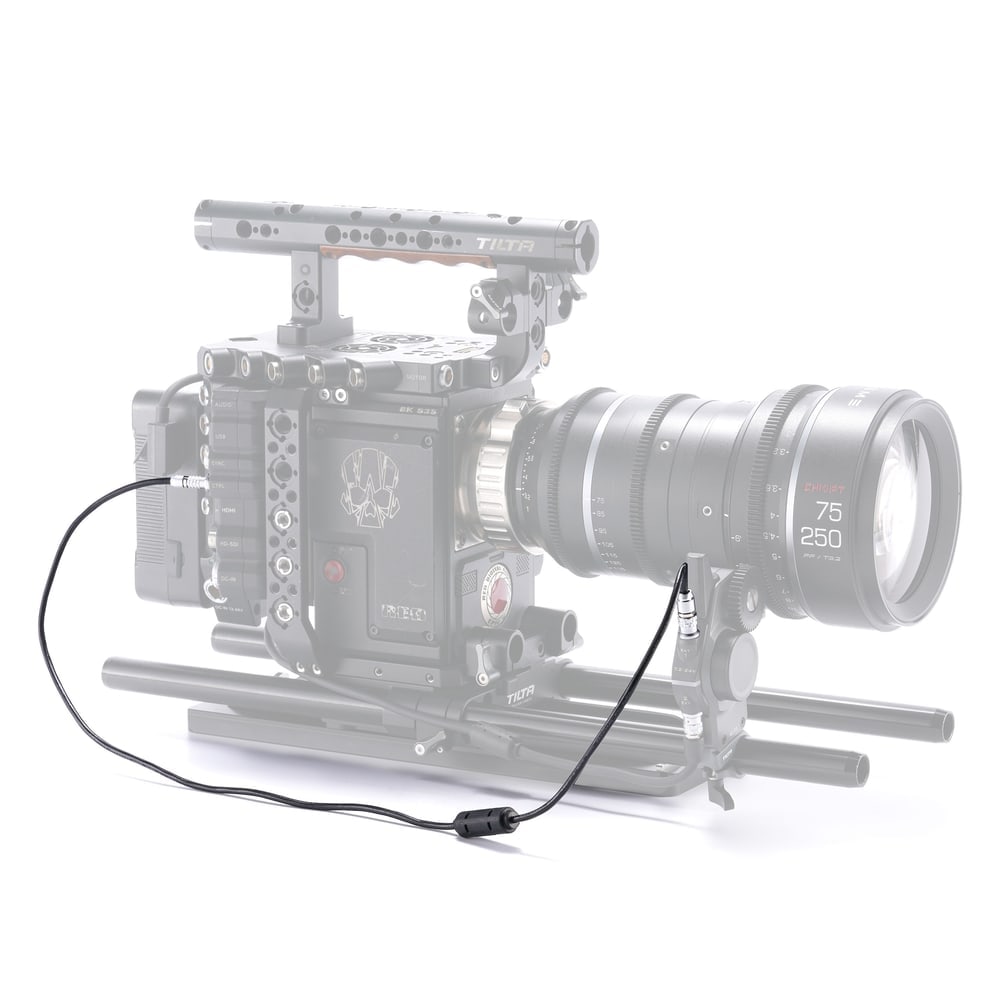

Bei RED KOMODO, KOMODO-X, V-RAPTOR X und V-RAPTOR XL überträgt das Kabel Start und Stopp der Aufnahme (Run/Stop), ISO, Belichtungszeit, Farbtemperatur und Bildrate. Auflösung, Blende und die Umschaltung AF/MF werden bei RED-Kameras von der FIZ-Handeinheit nicht geändert. Vor dem ersten Einsatz ist die Firmware der FIZ-Handeinheit und des Motors zu aktualisieren. Wer nur Run/Stop braucht, kommt mit einem Run/Stop-Kabel aus; für den 9-Pol-Anschluss EXT ist das Schwestermodell TCB-7P-9P-50 bestimmt. Im Bild das Kabel an einer RED V-RAPTOR mit Motor Nucleus-M II auf den Rohren.

Tilta-Kabel

Die Kabelreihe Tilta TCB verbindet Kamera, Akku und Zubehör am Rig: Strom von der V-Mount- oder Gold-Mount-Platte über P-Tap, 2-Pol-Lemo, 3-Pol-Fischer oder DC-Hohlstecker, USB-C PD für Monitore und Griffe, 7-Pol-Steuerkabel für das Nucleus-System sowie HDMI oder BNC für das Bild. Die Längen richten sich nach dem Rig — kurz am Cage, länger zu Armen und Akkus; dieses Kabel ist eines davon.
