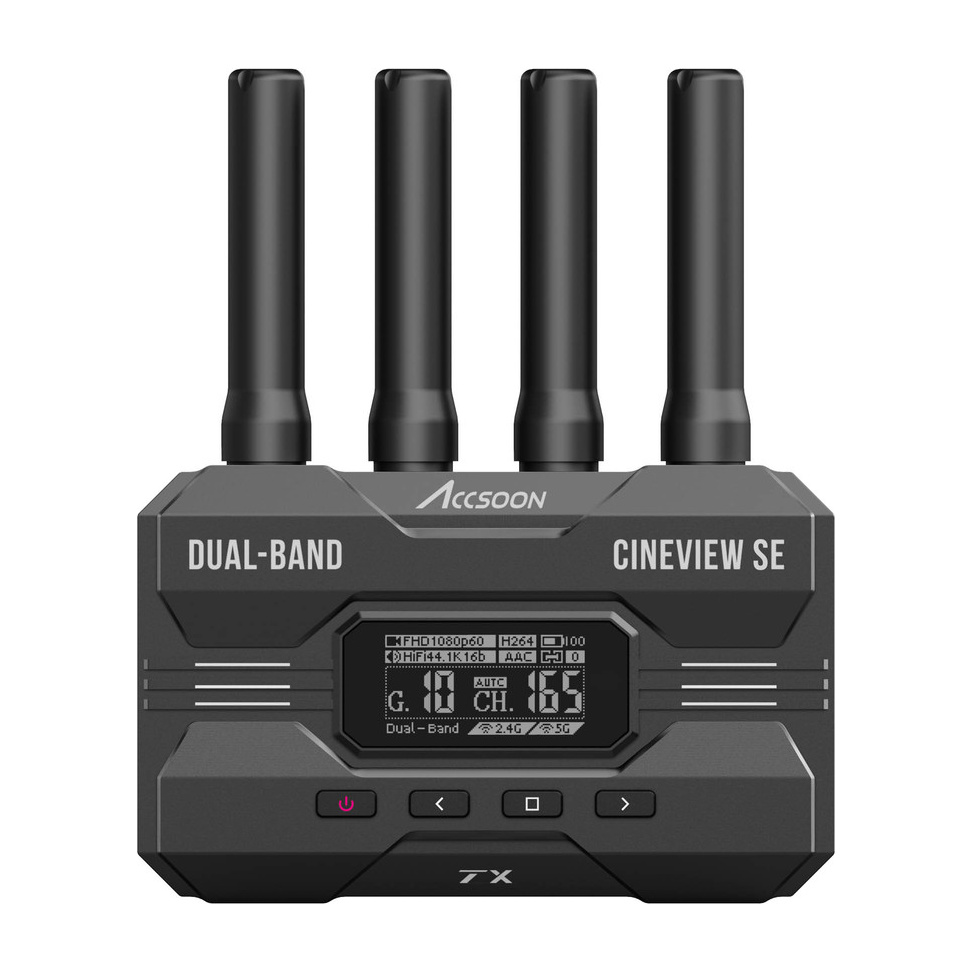

Accsoon Cineview SE - WIT04-SE-TX

Aufbau auf der Kameraseite

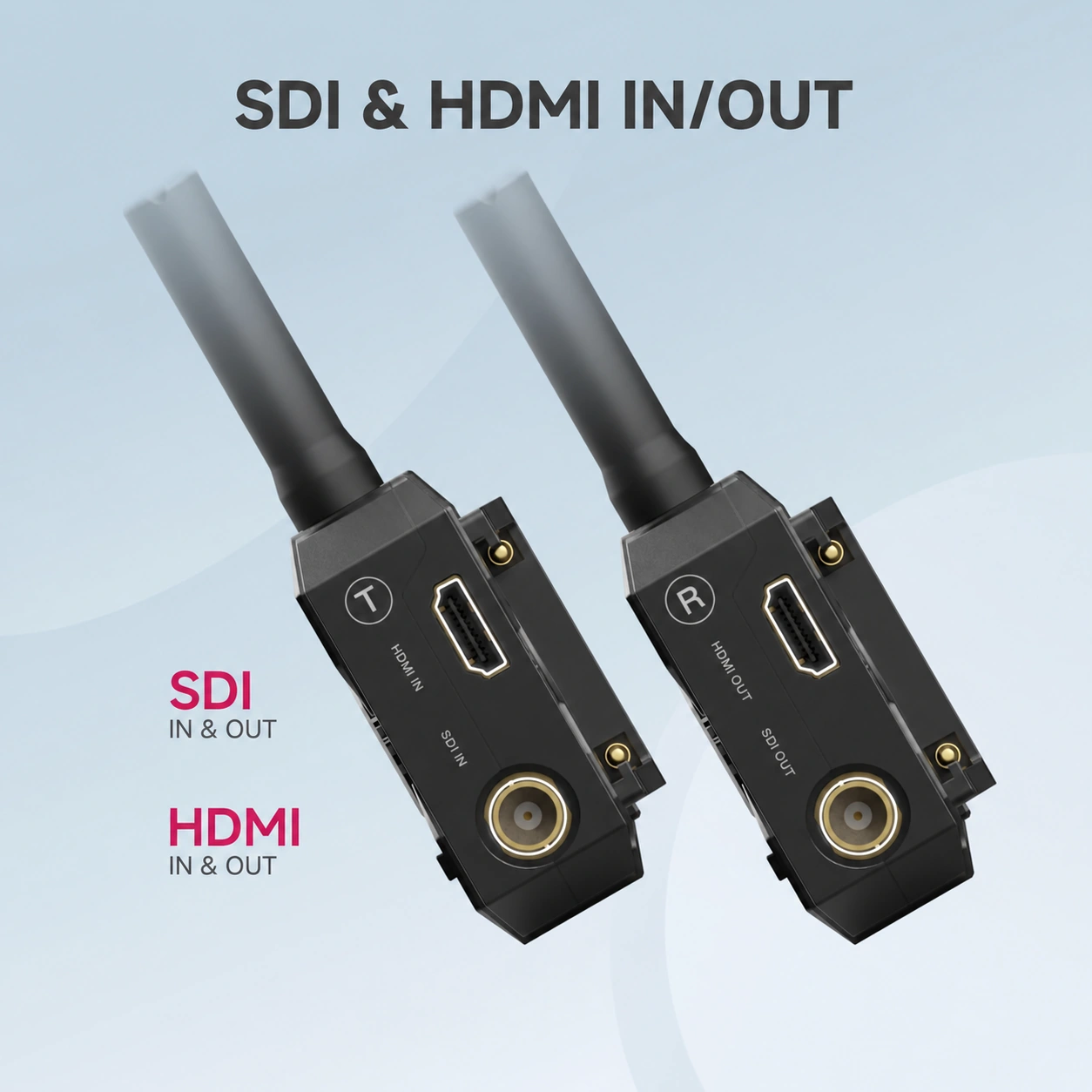

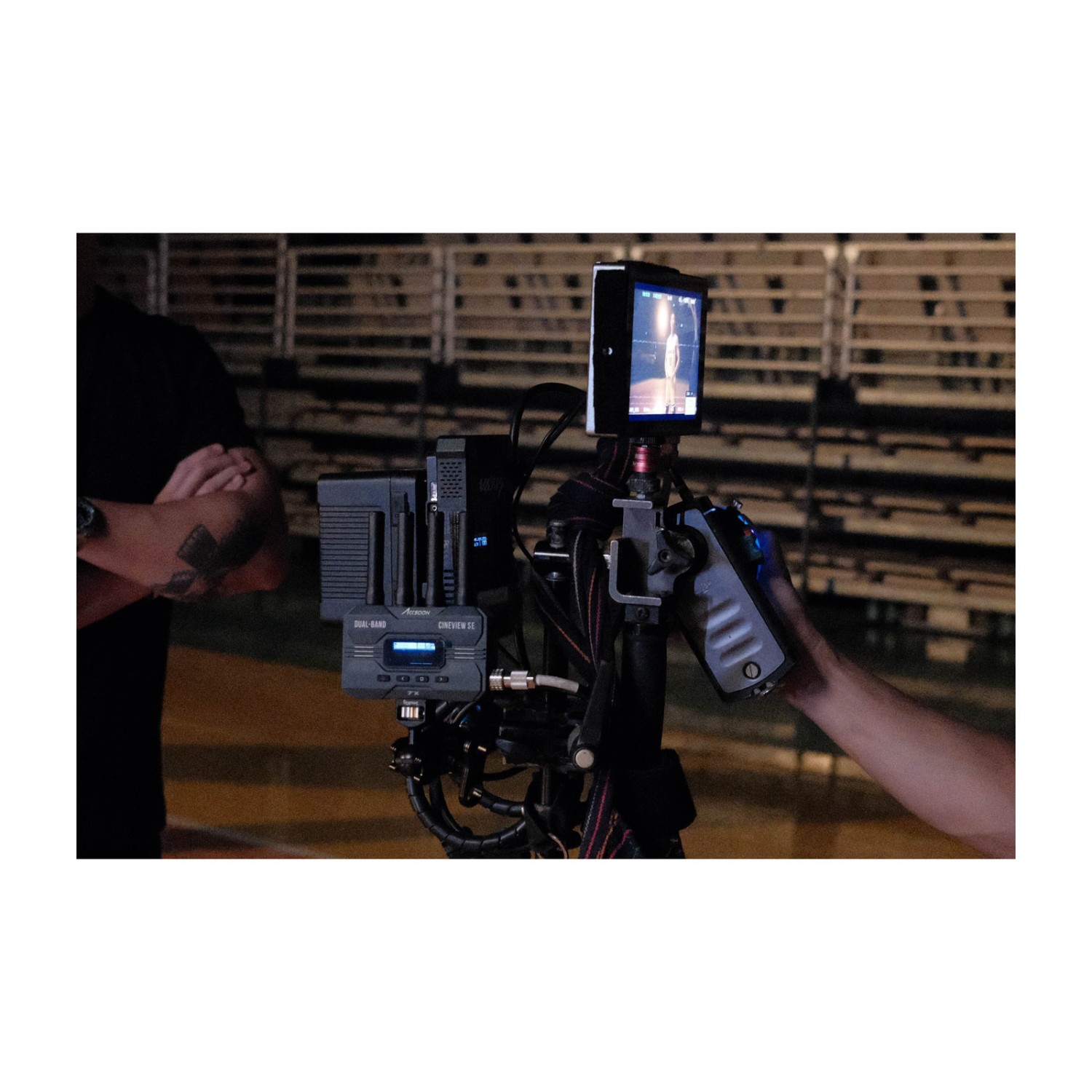

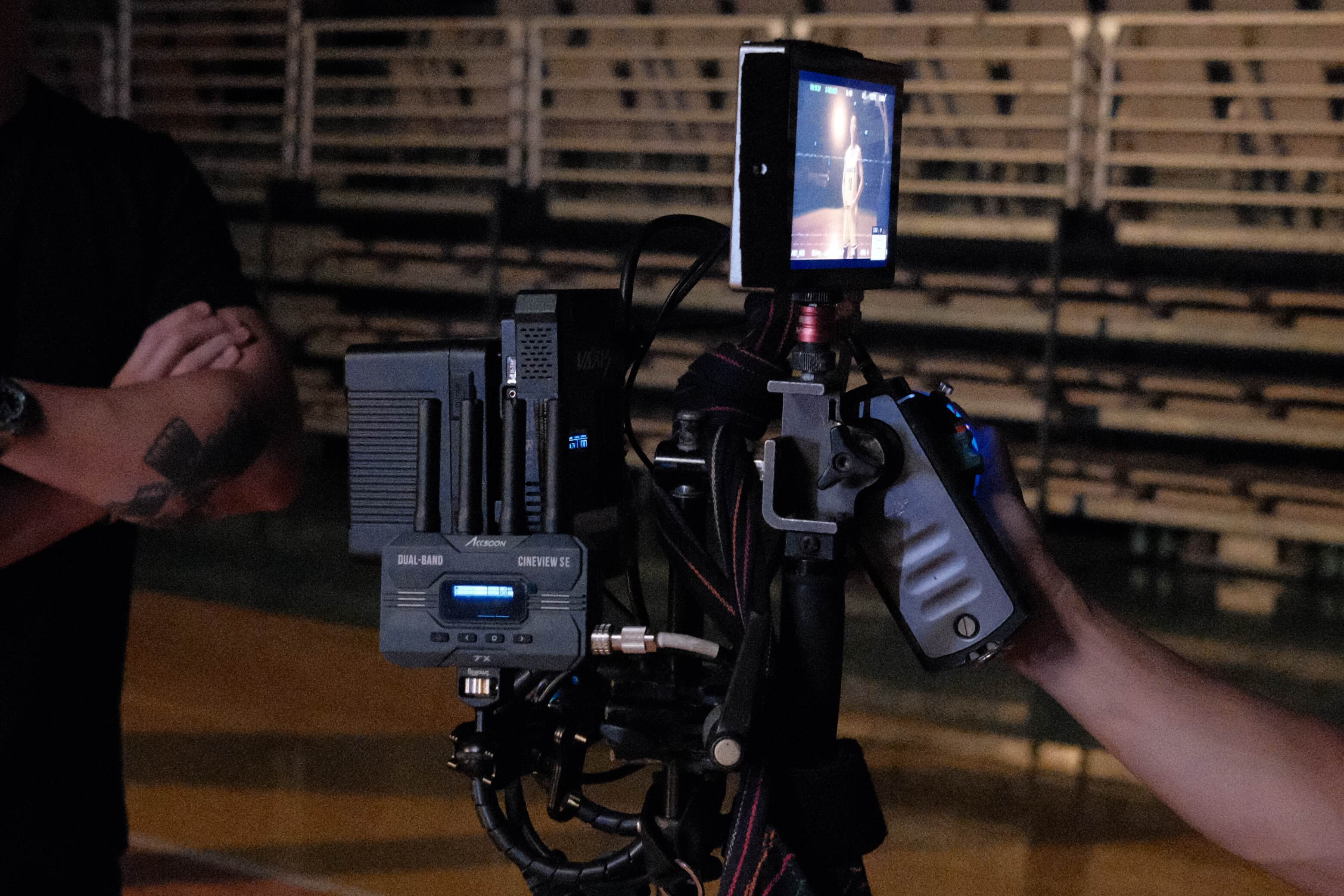

Befestigen Sie den TX an der Kamera und schließen Sie dessen SDI- oder HDMI-Eingang an. Der separat erworbene kompatible RX überträgt das Bild an einen entfernten Monitor, das Smartphone empfängt es direkt in Accsoon SEE. Das Herstellerfoto zeigt den SE TX im Einsatz; Kamera und Monitor sind nicht im Lieferumfang enthalten.

Bewegungsfreiheit

Die Systemlatenz liegt unter 50 ms, ohne Berücksichtigung der Kameralatenz. Das Handbuch gibt eine Reichweite von bis zu 350 m bei direkter Sichtverbindung ohne Hindernisse und Störungen an. Wände, Funkverkehr sowie der Typ des Empfangsgeräts können die praktische Reichweite verringern. Planen Sie die Position der Kamera und der Monitore entsprechend; es handelt sich um eine Vorschauübertragung, nicht um eine Produktionsverbindung mit null Verzögerung.

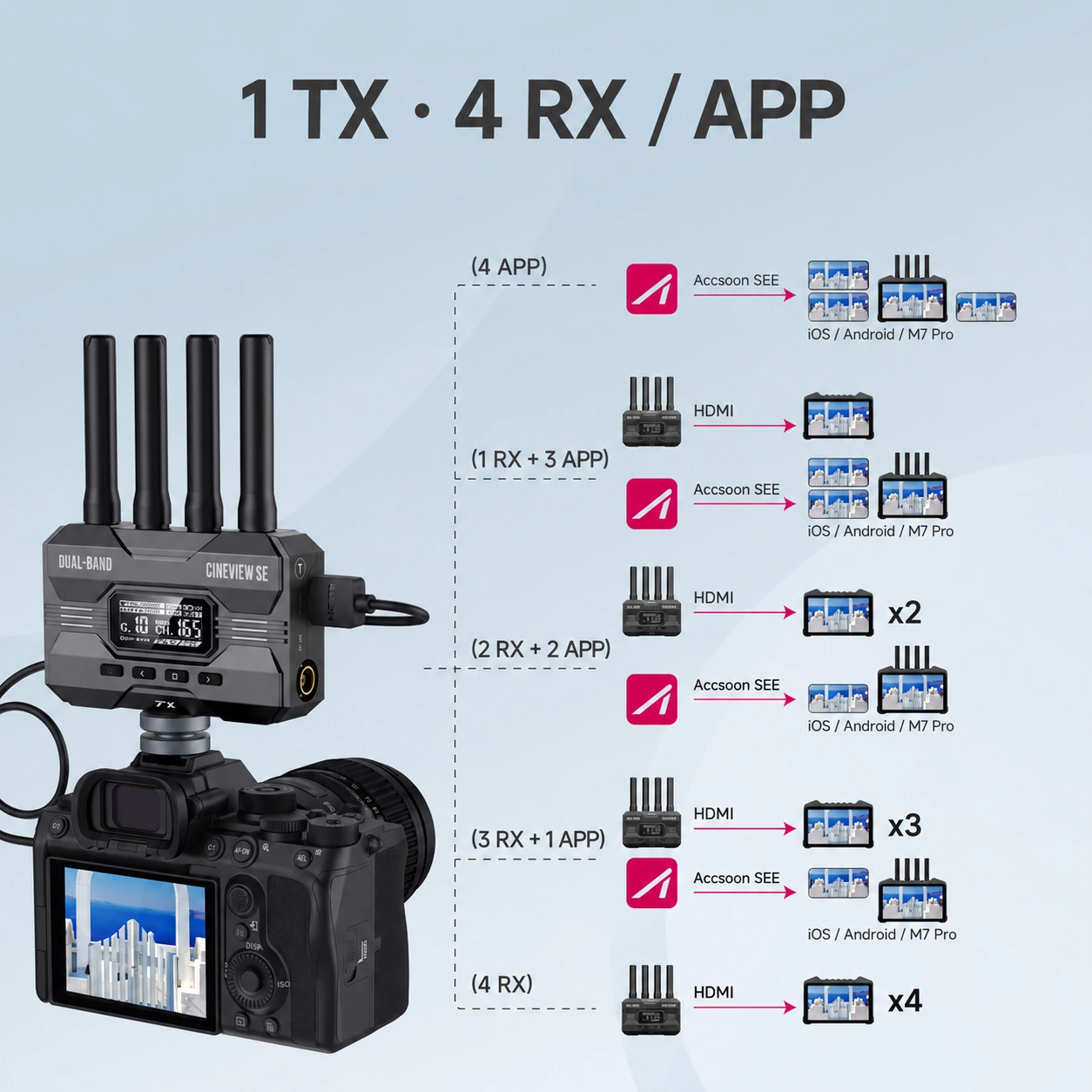

Eine Quelle, bis zu vier Geräte

Ein TX bedient insgesamt maximal vier drahtlose Empfangsgeräte: kompatible RX-Geräte, Smartphones oder Tablets mit Accsoon SEE. Das Smartphone empfängt direkt vom TX; ein kabelgebundener Monitor hinter dem RX belegt keinen weiteren Steckplatz. Das Schema zeigt alternative Gerätekombinationen, nicht fünf gleichzeitige Verbindungen. Dieses Paket enthält einen TX ohne Hardware-Empfänger.

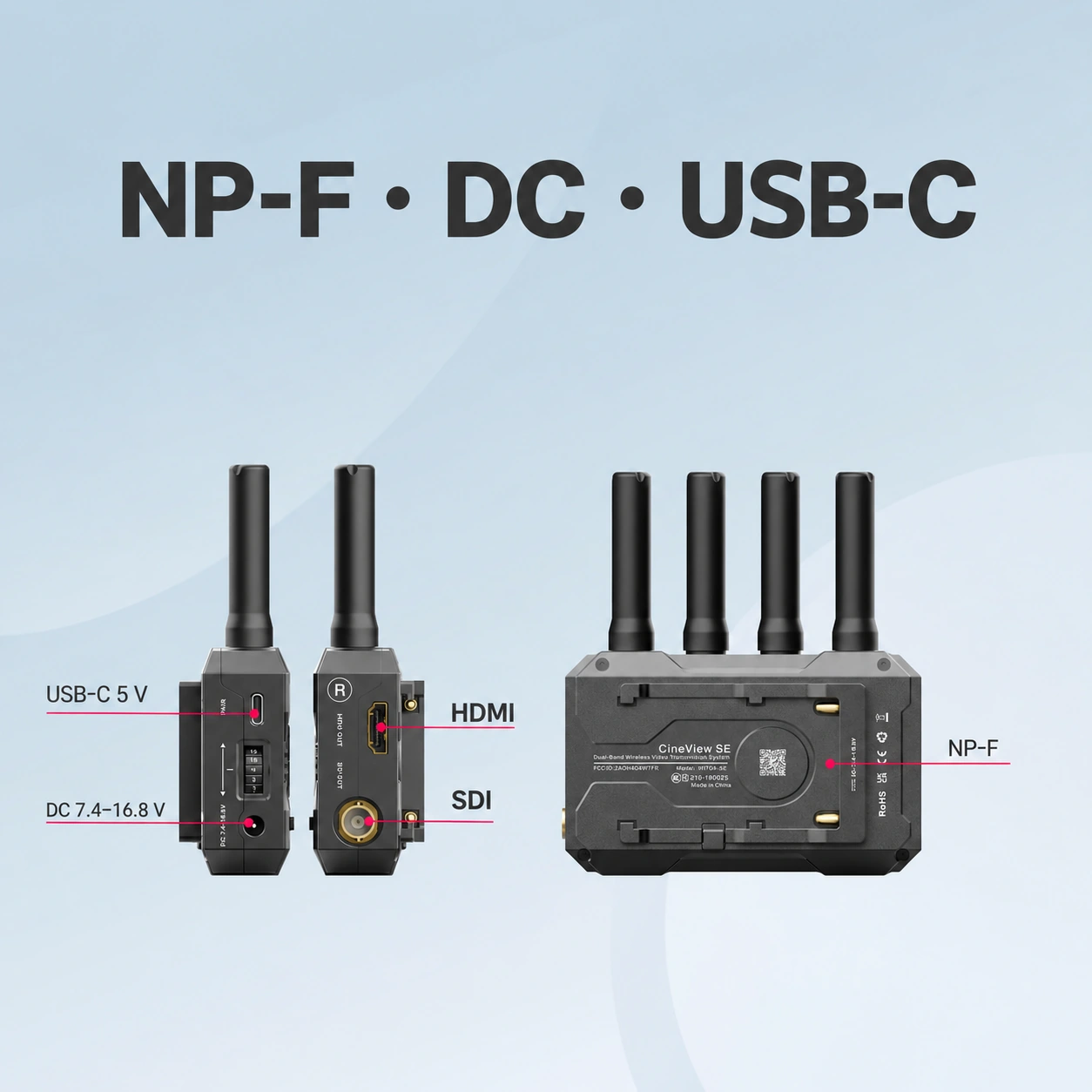

Stromversorgung jeder Station

Jede Einheit wird mit einem Akku vom Typ NP-F550/750/970, über Gleichstrom (DC) mit 7,4–16,8 V oder über USB-C mit 5 V betrieben. Für den Gleichstrombetrieb wird eine Buchse mit den Maßen 5,5 × 2,1 mm und positiver Mitte verwendet. Der abgebildete Empfänger zeigt die gemeinsamen Stromversorgungsanschlüsse; seine SDI- und HDMI-Anschlüsse sind Bildausgänge. Die typische Leistungsaufnahme beträgt beim Sender (TX) 4,5 W und beim Empfänger (RX) 3,5 W. Akkus, Netzteile und Kabel sind separat zu erwerben.

Vorschau, Aufzeichnung und Teilen

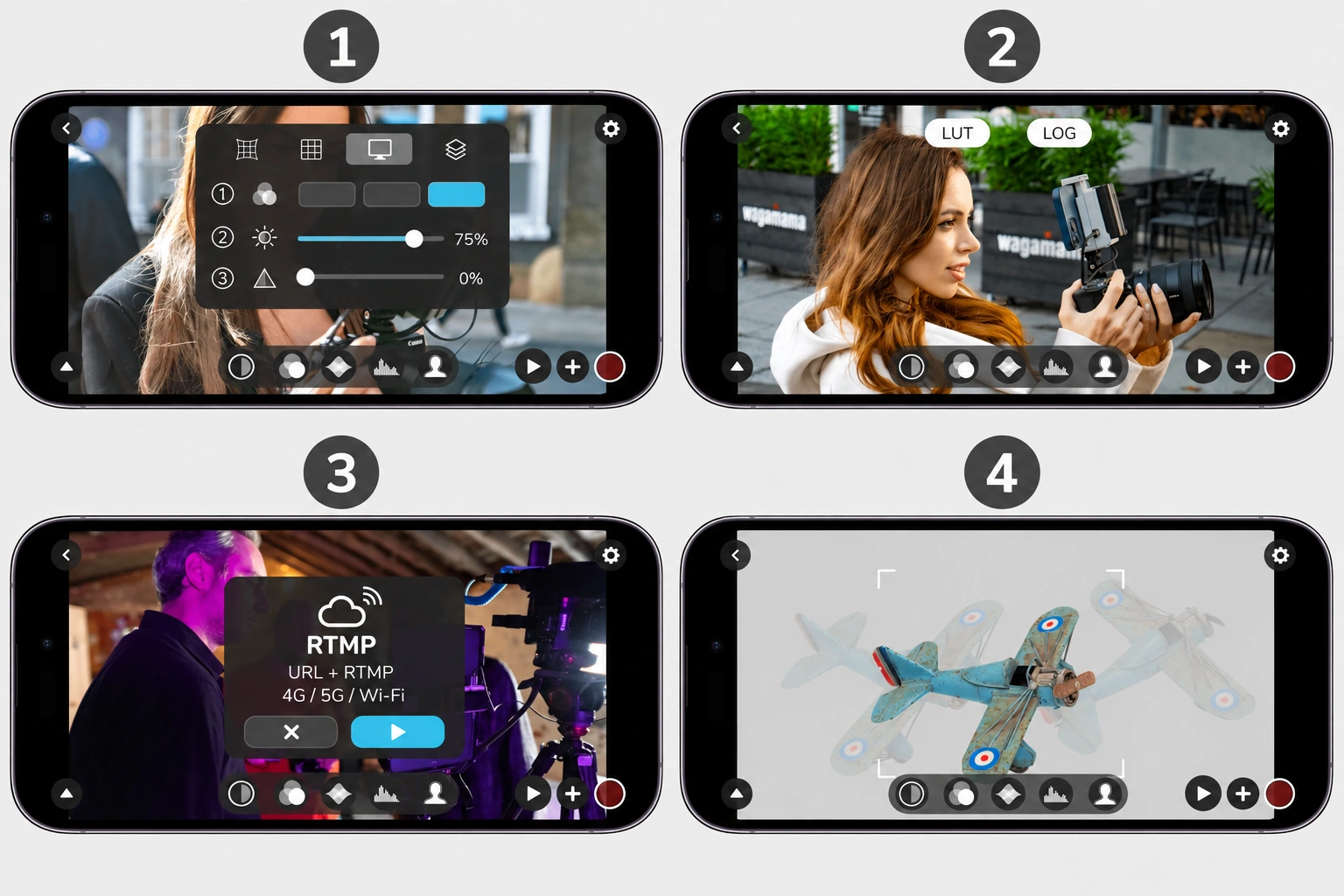

Vier Beispiele des Herstellers veranschaulichen die Funktionen der App auf einem Mobilgerät. Sie sind von den physischen RX-Ausgängen getrennt.

1. Die Schärfeanpassung optimiert die Vorschau.
2. Die LUT-Vorschau und die Aufzeichnung helfen bei der Beurteilung der Farben.

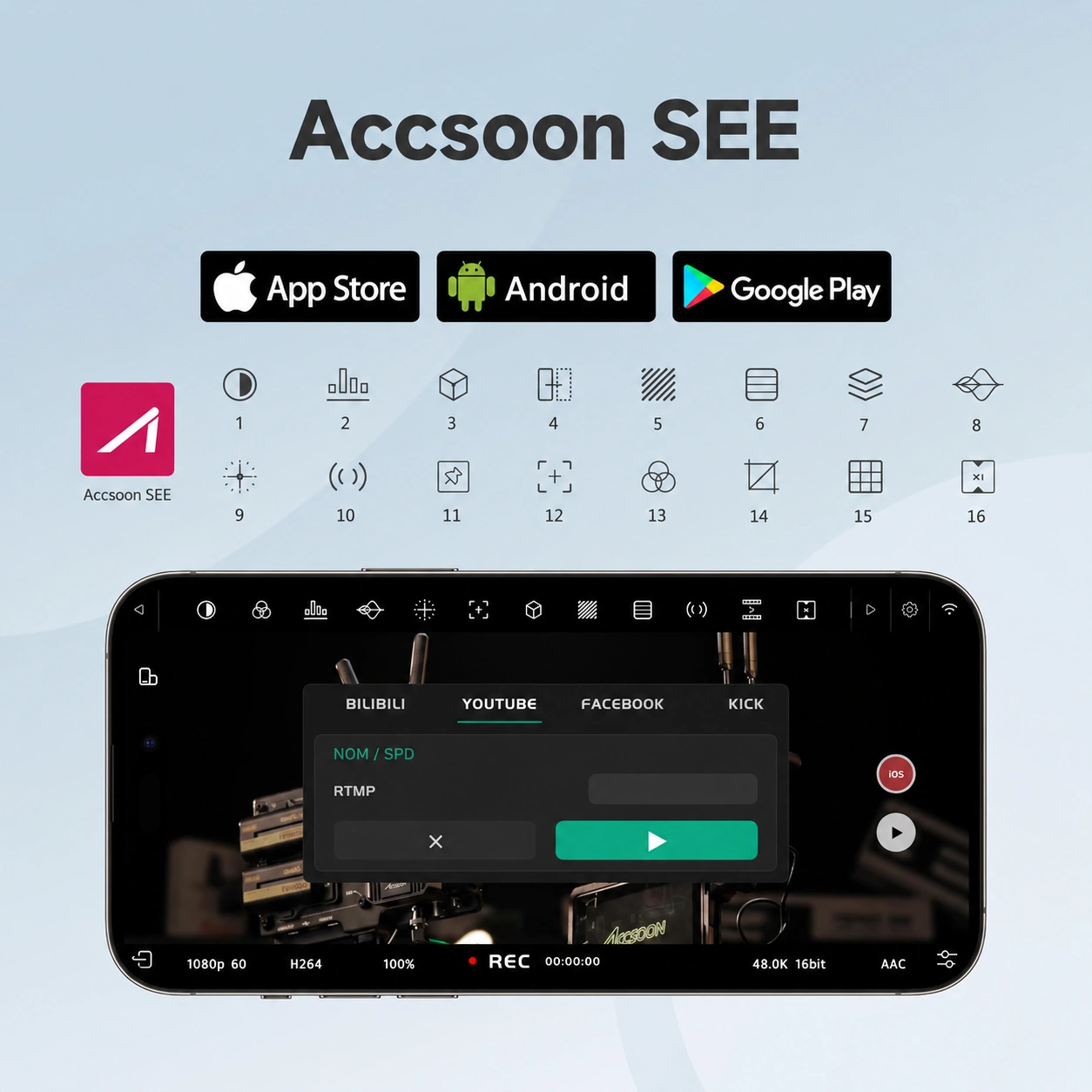

3. RTMP nutzt die Internetverbindung des Telefons sowie die Adresse und den Schlüssel des Zielservers. Verwenden Sie für SE den SPD-Modus gemäß der Bedienungsanleitung.
4. Die Onion-Skin-Überlagerung vergleicht die Komposition mit dem vorherigen Bild.
