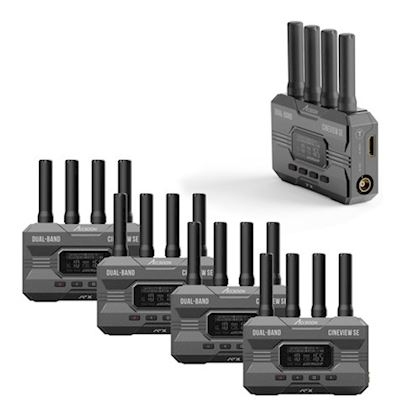

Accsoon Cineview SE 1T4R combo

Aufbau auf der Kameraseite

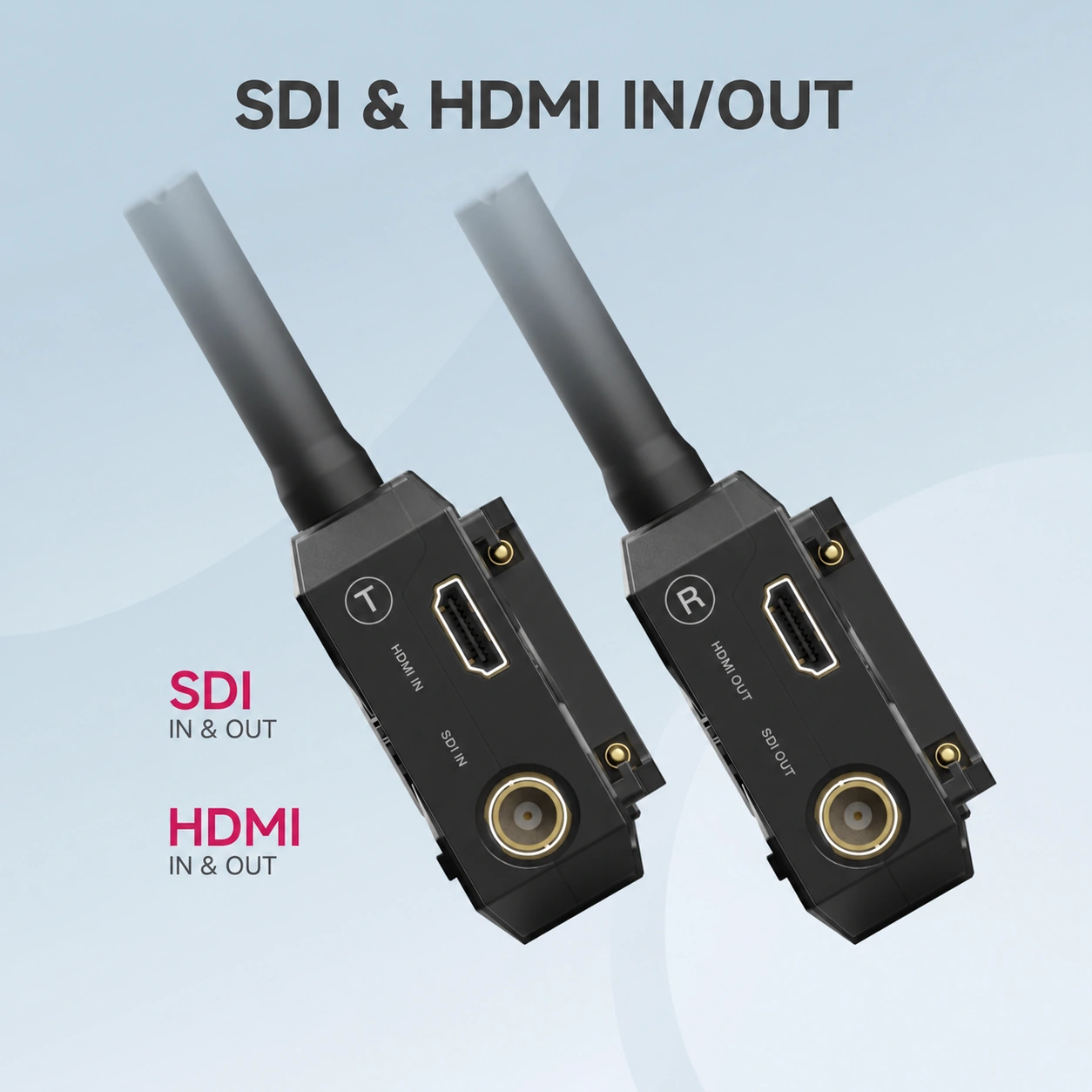

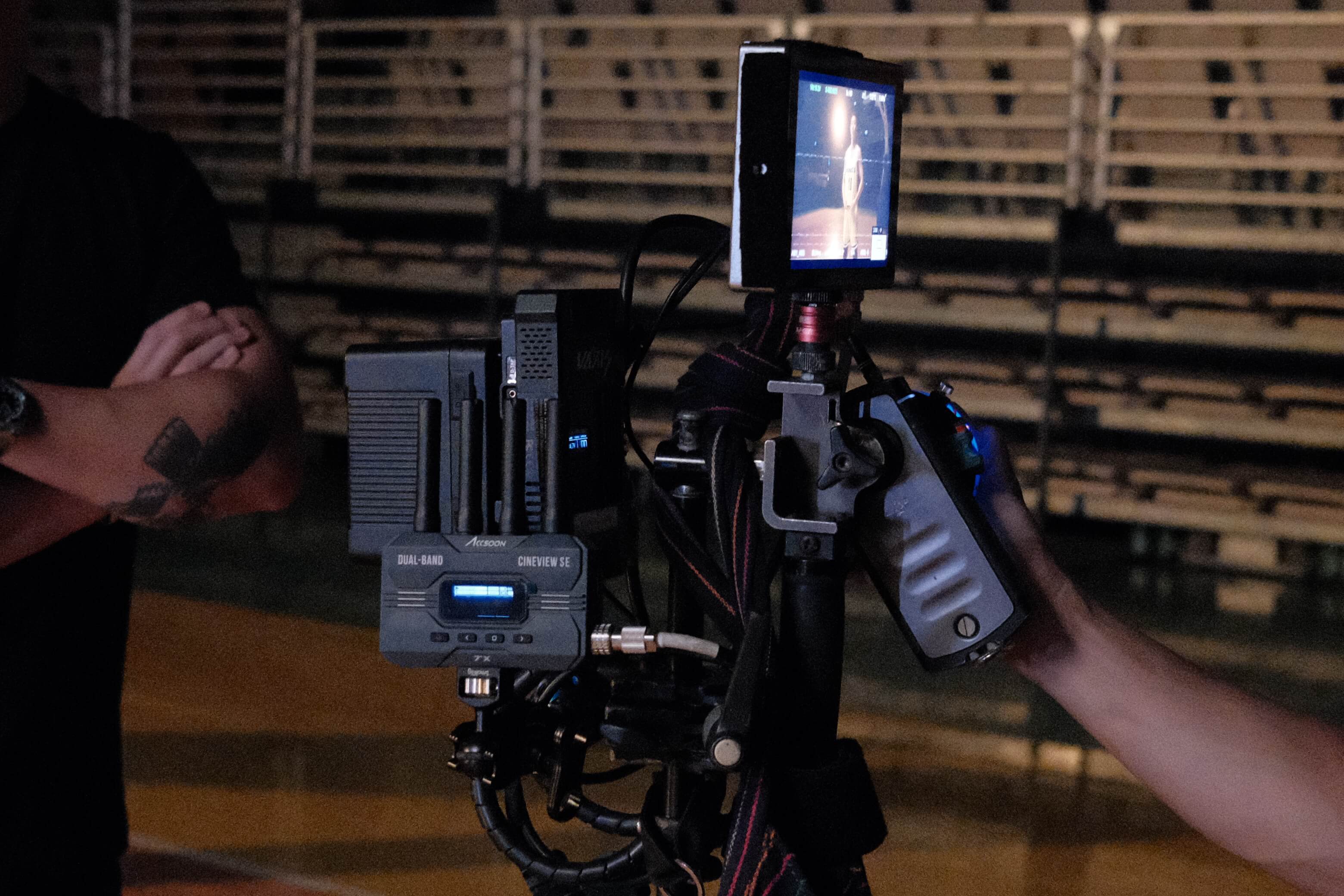

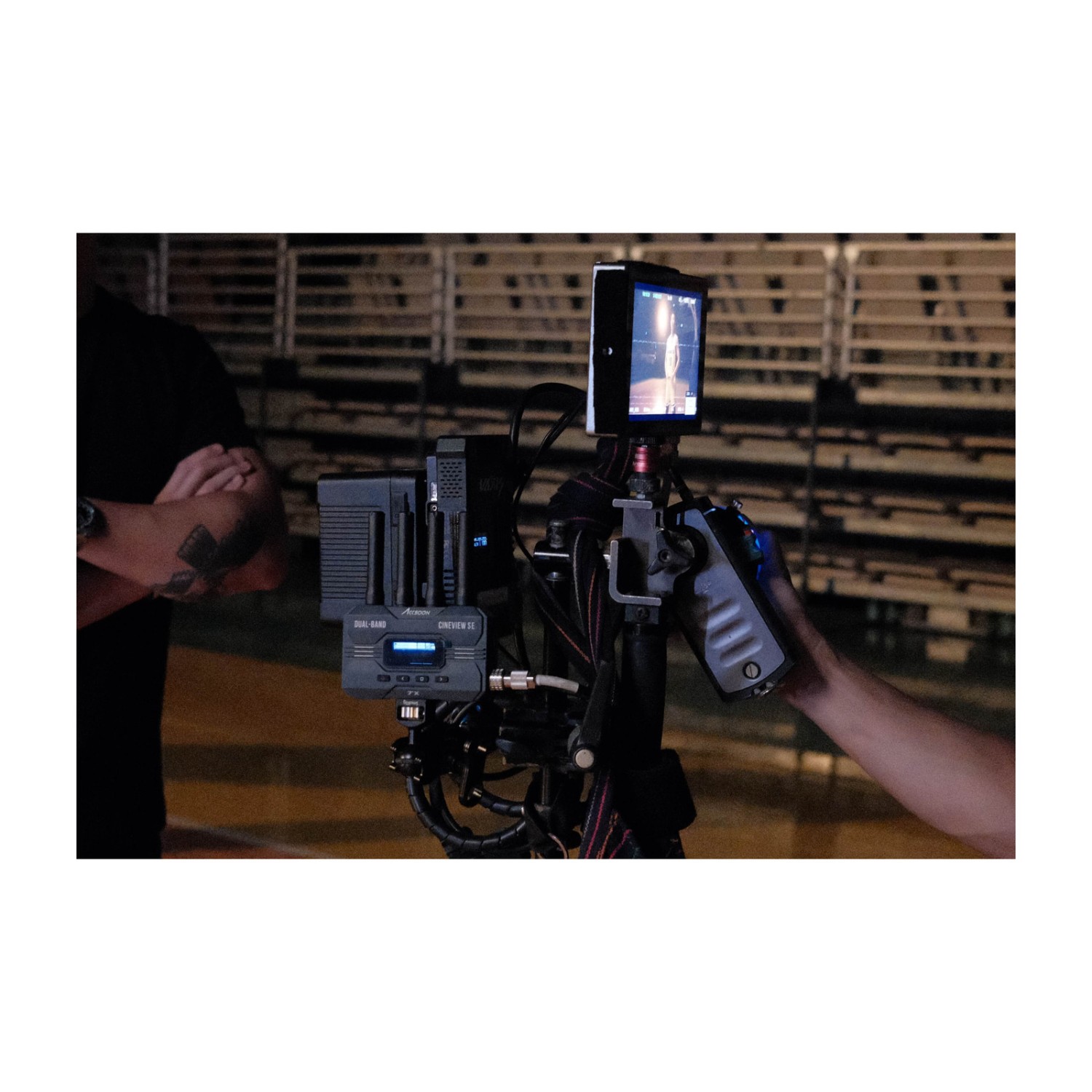

Schließen Sie den TX an den SDI- oder HDMI-Ausgang der Kamera an und platzieren Sie den RX am entfernten Monitor. Das Herstellerfoto zeigt den SE-Sender auf einem Kamerastativ. Monitore und Kameraausrüstung sind separat zu erwerben.

Bewegungsfreiheit

Die Systemlatenz liegt unter 50 ms, ohne Berücksichtigung der Kameralatenz. Das Handbuch gibt eine Reichweite von bis zu 350 m bei direkter Sichtverbindung ohne Hindernisse und Störungen an. Wände, Funkverkehr sowie der Typ des Empfangsgeräts können die praktische Reichweite verringern. Planen Sie die Position der Kamera und der Monitore entsprechend; es handelt sich um eine Vorschauübertragung, nicht um eine Produktionsverbindung mit null Verzögerung.

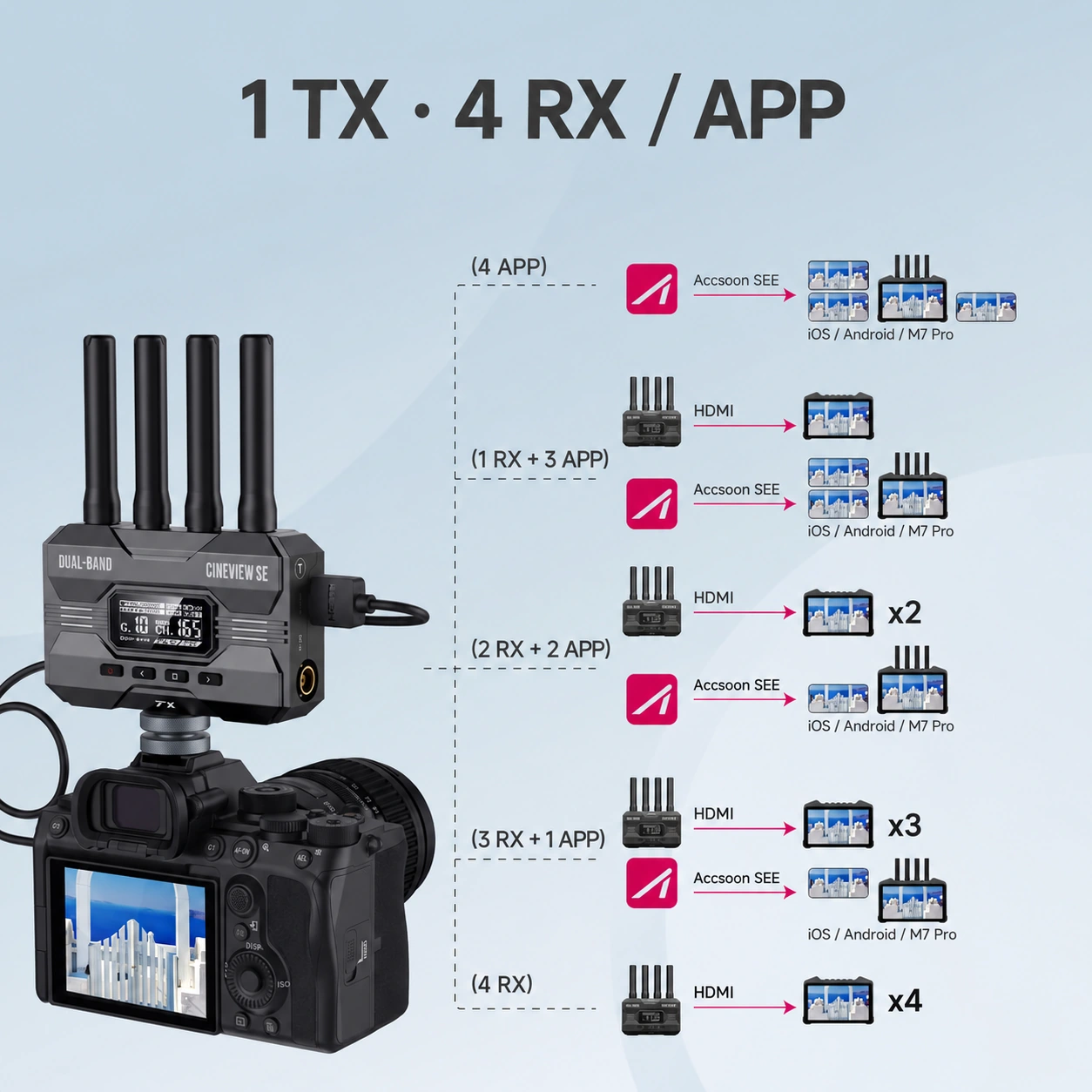

Eine Quelle, bis zu vier Geräte

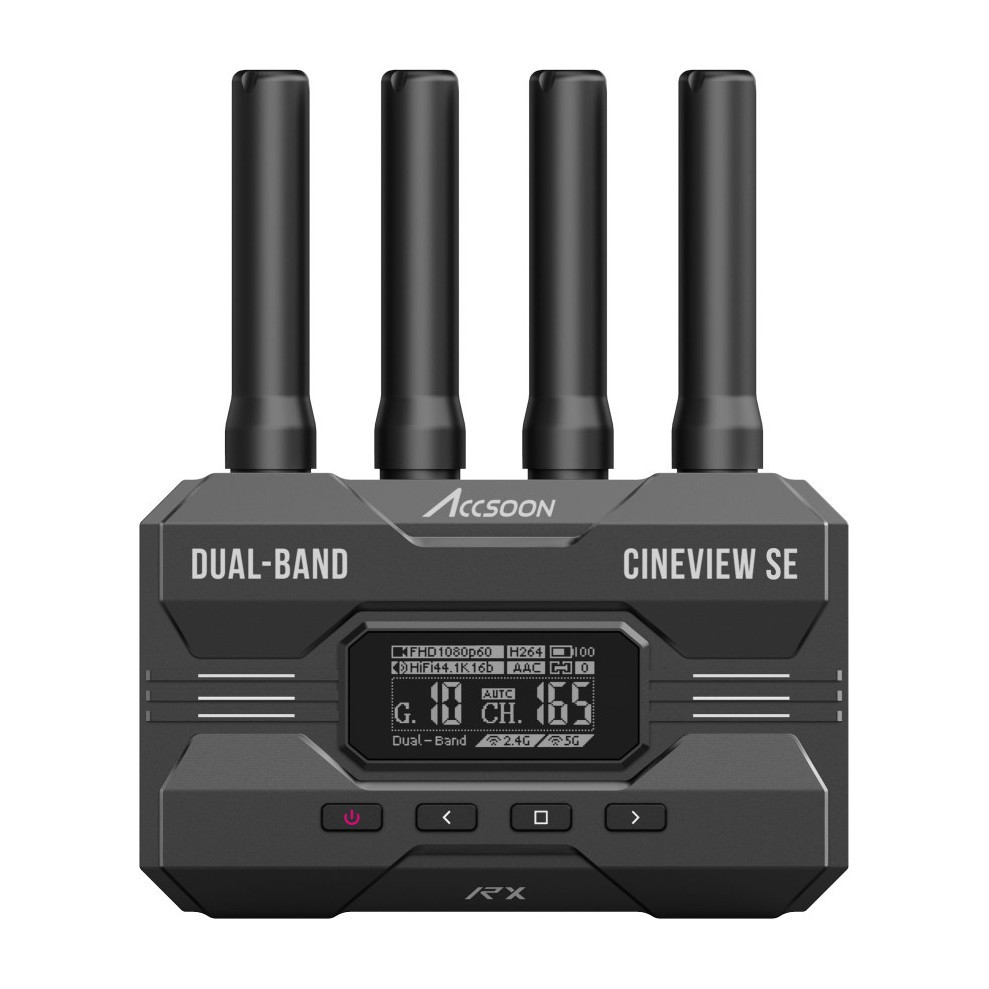

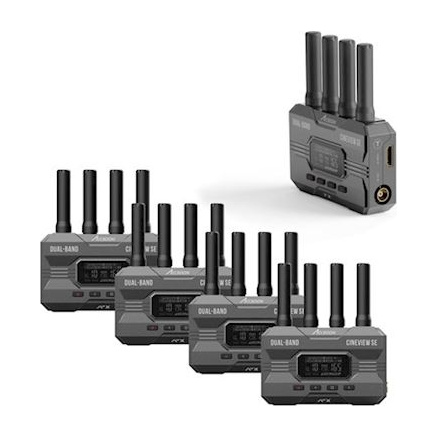

Ein TX bedient insgesamt maximal vier drahtlose Empfangsgeräte: kompatible RX-Geräte, Smartphones oder Tablets mit Accsoon SEE. Das Smartphone empfängt direkt vom TX; ein kabelgebundener Monitor hinter dem RX belegt keinen weiteren Steckplatz. Das Schema zeigt alternative Gerätekombinationen, nicht fünf gleichzeitige Verbindungen. Die vier mitgelieferten RX-Geräte belegen alle Steckplätze; ein mobiles Gerät muss einen RX ersetzen.

Stromversorgung jeder Station

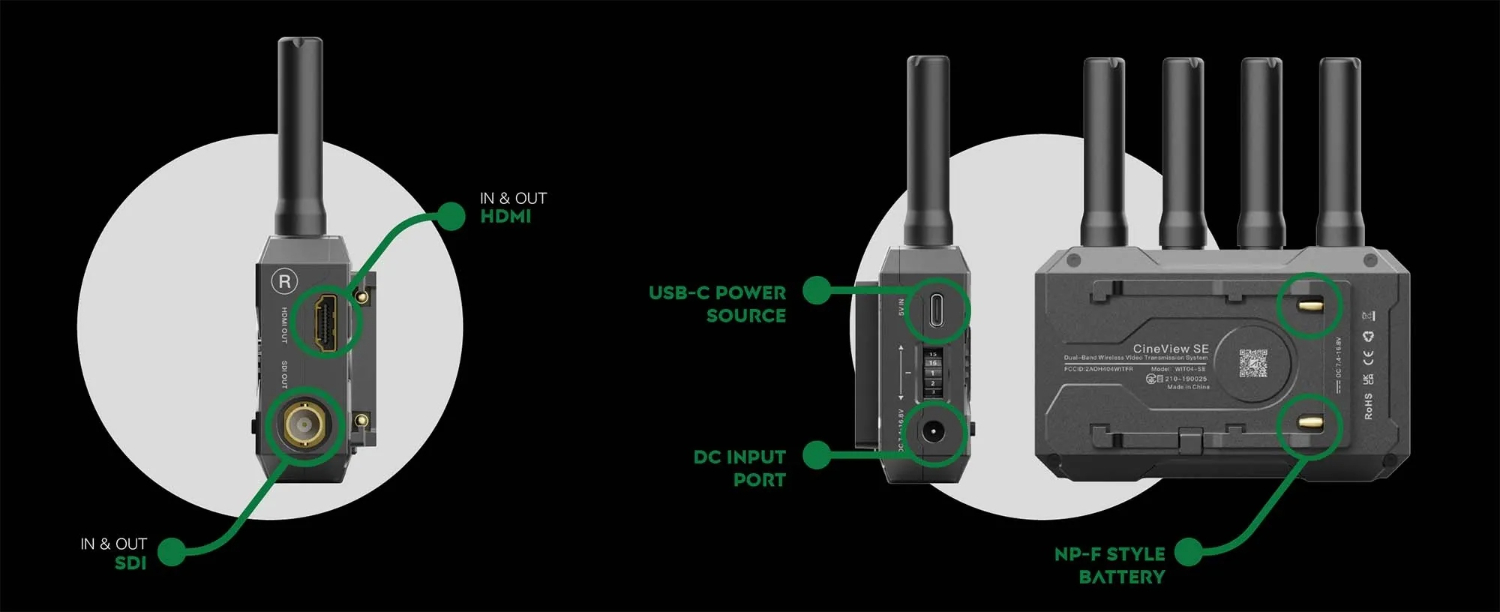

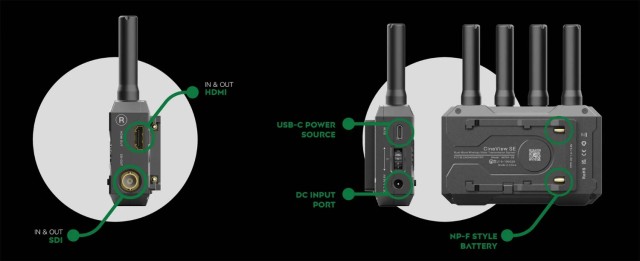

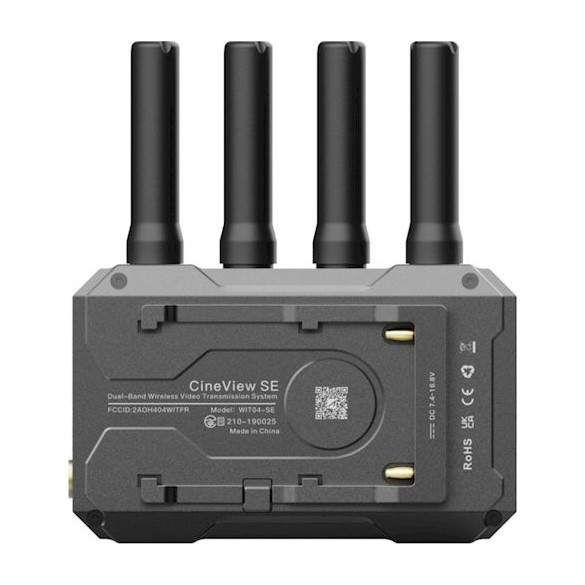

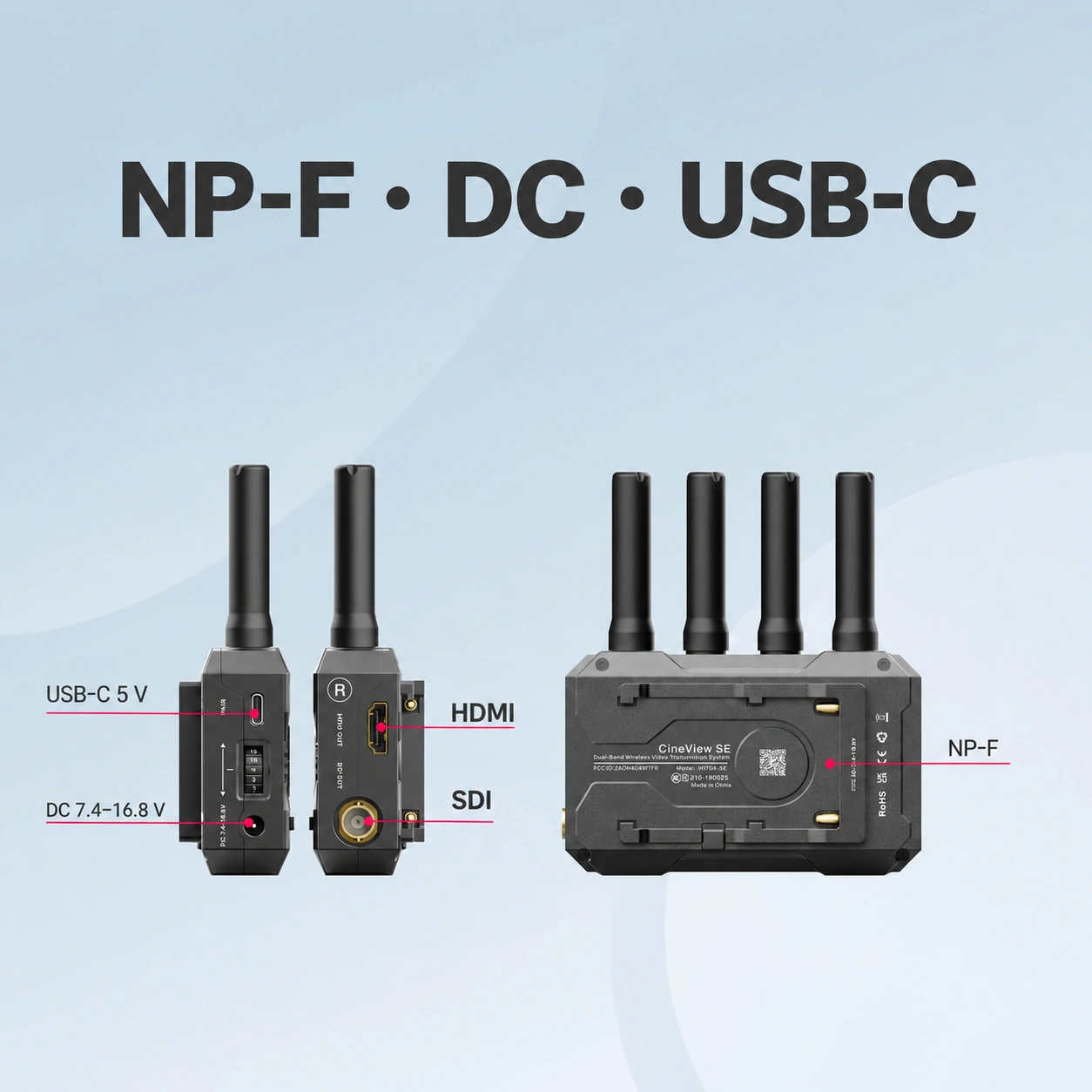

Jede Einheit wird mit einem Akku vom Typ NP-F550/750/970, über Gleichstrom (DC) mit 7,4–16,8 V oder über USB-C mit 5 V betrieben. Für den Gleichstrombetrieb wird eine Buchse mit den Maßen 5,5 × 2,1 mm und positivem Mittelpol verwendet. Der abgebildete Empfänger zeigt die gemeinsamen Stromversorgungsanschlüsse; seine SDI- und HDMI-Anschlüsse sind Bildausgänge. Die typische Leistungsaufnahme beträgt beim Sender (TX) 4,5 W und beim Empfänger (RX) 3,5 W. Akkus, Netzteile und Kabel sind separat zu erwerben.

Vorschau, Aufzeichnung und Teilen

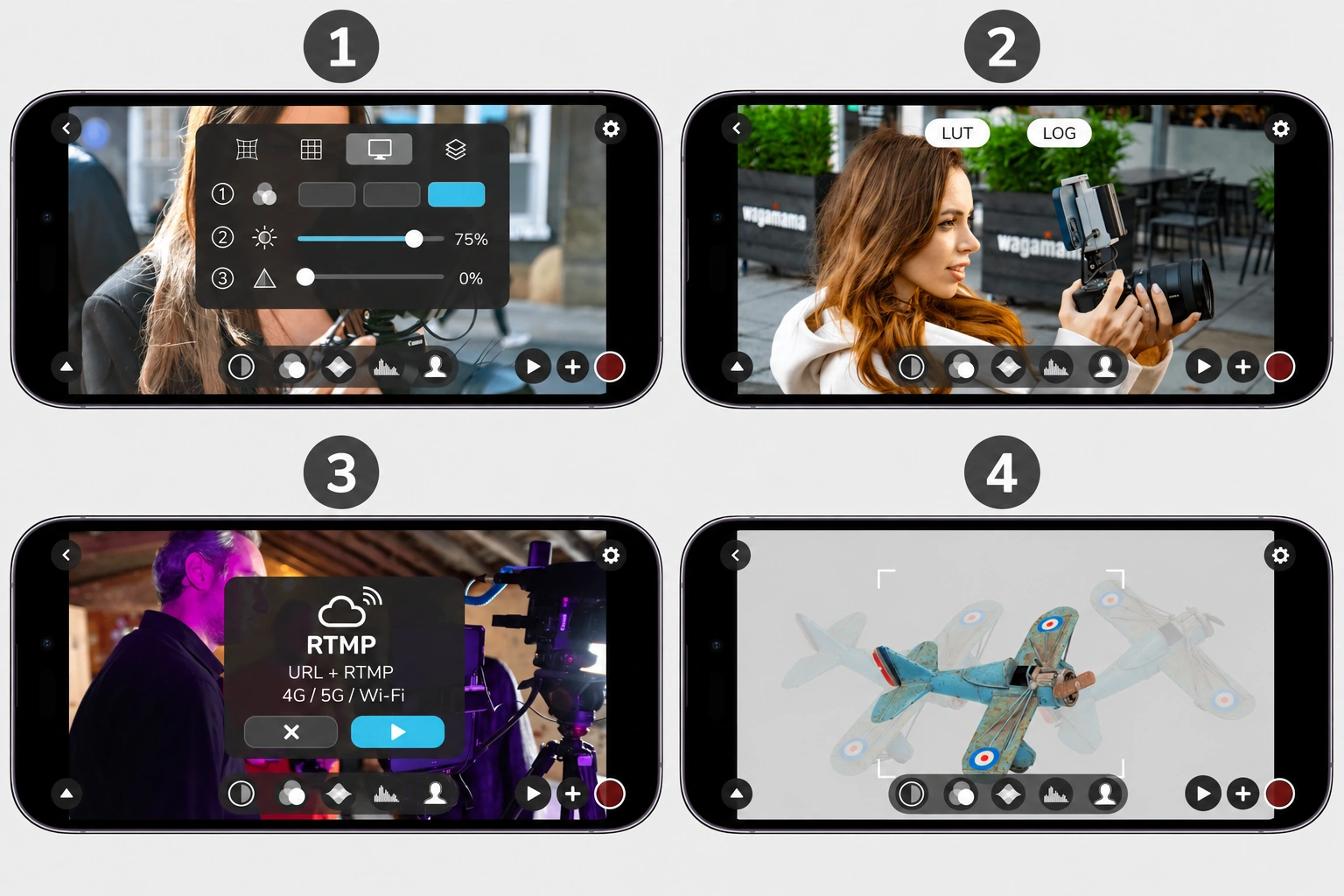

Vier Beispiele des Herstellers veranschaulichen die Funktionen der App auf einem Mobilgerät. Sie sind von den physischen RX-Ausgängen getrennt.

1. Die Schärfeanpassung optimiert die Vorschau.
2. Die LUT-Vorschau und die Aufzeichnung helfen bei der Beurteilung der Farben.
3. RTMP nutzt die Internetverbindung des Telefons sowie die Adresse und den Schlüssel des Zielservers. Verwenden Sie für SE den SPD-Modus gemäß der Bedienungsanleitung.
4. Die Onion-Skin-Überlagerung vergleicht die Komposition mit dem vorherigen Bild.
