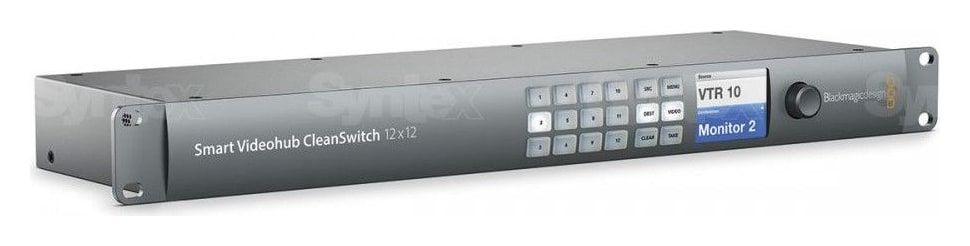

Blackmagic Design Smart Videohub CleanSwitch 12x12

+3
  • Gratisversand
Artikelcode: VHUBSMTCS6G1212

Der Blackmagic Design Smart Videohub CleanSwitch 12x12 ist ein kompakter 1-HE-Router mit 12 Eingängen und 12 Ausgängen für 6G-SDI. Die Resynchronisation an jedem Eingang ermöglicht sauberes Umschalten zwischen Quellen derselben Norm, und das Gerät lässt sich zugleich als zwölf separate SDI-Resynchronisierer nutzen. Er unterstützt SD, HD und Ultra HD bis 2160p30…

Weitere Informationen

1 739 € inkl. MwSt. 1 461.34 € ohne MwSt.
Zum Vergleich hinzufügen Preisentwicklung
Verfügbarkeit
Wir versenden: heute
Zu versenden 1 Stück
Praha 1 Stück
Artikelcode:
VHUBSMTCS6G1212
Zum Vergleich hinzufügen Preisentwicklung

Top-Zubehör für Blackmagic Design Smart Videohub CleanSwitch 12x12

Infinitek L-4.5CHWS 1m FLEX 12G-SDI Kabel BNC-BNC

Das Canare L-4.5CHWS BNC ist ein flexibles und langlebiges 75 Ohm 7,2 mm "Low Loss"
15 €
Zu versenden > 5 Stück

Infinitek L-4.5CHWS 2m FLEX 12G-SDI Kabel BNC-BNC

Das Canare L-4.5CHWS BNC ist ein flexibles und langlebiges 75 Ohm 7,2 mm "Low Loss"
19 €
Zu versenden > 5 Stück

Blackmagic Design Videohub Smart Control Pro

  • Gratisversand
Der Blackmagic Design Videohub Smart Control Pro ist ein 1-HE-Netzwerk-Bedienfeld
839 €
Zu versenden 1 Stück

Blackmagic Design Videohub Master Control Pro

  • Gratisversand
Der Blackmagic Design Videohub Master Control Pro ist ein 1-HE-Netzwerk-Bedienfeld
849 €
auf Anfrage
Produktbeschreibung SPEZIFIKATIONEN VERPACKUNGSINHALT

Produktbeschreibung

Der Blackmagic Design Smart Videohub CleanSwitch 12x12 ist ein kompakter 1-HE-Router mit 12 Eingängen und 12 Ausgängen für 6G-SDI. Die Resynchronisation an jedem Eingang ermöglicht sauberes Umschalten zwischen Quellen derselben Norm, und das Gerät lässt sich zugleich als zwölf separate SDI-Resynchronisierer nutzen. Er unterstützt SD, HD und Ultra HD bis 2160p30 und wird über die Front, Ethernet oder RS-422 gesteuert.

Sauberes 12×12-Umschalten ohne Bildsprünge

Jeder der zwölf 6G-SDI-Eingänge hat eine eigene Resynchronisation, sodass der Router zwischen Quellen derselben Norm sauber umschaltet – ohne Bildversatz und ohne Aufblitzen.

12× 6G-SDI-Eingang12× 6G-SDI-AusgangResynchronisation aller EingängeUltra HD bis 2160p301 HE

Zwölf Resynchronisierer in einem Router

Die Eingänge lassen sich auch einzeln für den automatischen Zeitabgleich von SDI-Signalen nutzen – ohne zusätzliche Hardware im Rack.

Referenz

Ein Tri-Sync- oder Black-Burst-Eingang gibt dem sauberen Umschalten eine gemeinsame Zeitbasis.

Steuerung

Front mit LCD, Ethernet, RS-422 und Videohub-Hardware-Bedienfelder.

Ausfallschutz

Verbindungen bleiben erhalten und werden beim Einschalten sofort wiederhergestellt.

Einbau

Eine Höheneinheit, 160 mm Tiefe und internes Netzteil 100–240 V AC.

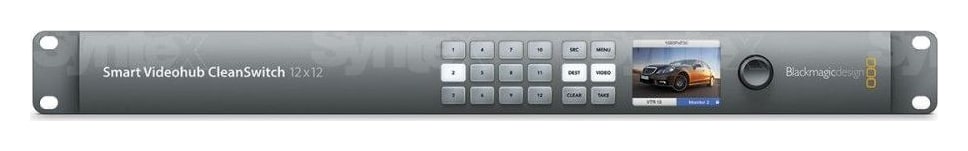

Resynchronisation an jedem Eingang

Kameras, Rekorder und Computerquellen ohne gemeinsame Synchronisation gleicht der Router automatisch zeitlich ab. Entspricht eine Quelle der Norm der Referenz, erfolgt die Umschaltung sauber, ohne Bildversatz und ohne Aufblitzen. Alle Ausgänge bieten zudem SDI-Reclocking.

Blackmagic Smart Videohub CleanSwitch 12x12 – Resynchronisation an jedem Eingang

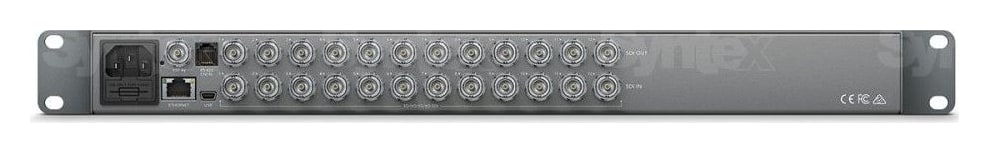

Mehrere Formate gleichzeitig

Jeder Eingang erkennt SD, HD oder 6G-SDI selbstständig, sodass auf einem Router gleichzeitig SD-, HD- und Ultra-HD-Signale bis 2160p30 laufen können. Sauber umgeschaltet wird zwischen Formaten, die der Bildrate der Referenz entsprechen.

Blackmagic Smart Videohub CleanSwitch 12x12 – Mehrere Formate gleichzeitig

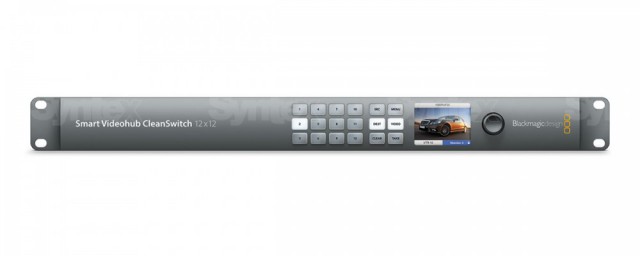

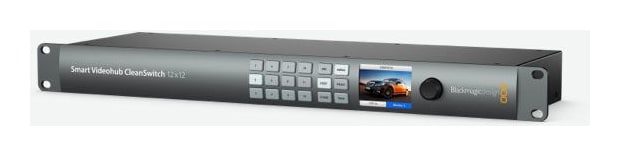

Bedienung direkt an der Front

Zwölf Tasten dienen dem lokalen Umschalten, weitere sechs Tasten und ein Drehknopf der Menübedienung. Das 2,2-Zoll-Farb-LCD zeigt Live-Video sowie die Namen von Quellen und Zielen, sodass Sie wissen, was Sie umschalten.

Blackmagic Smart Videohub CleanSwitch 12x12 – Bedienung direkt an der Front

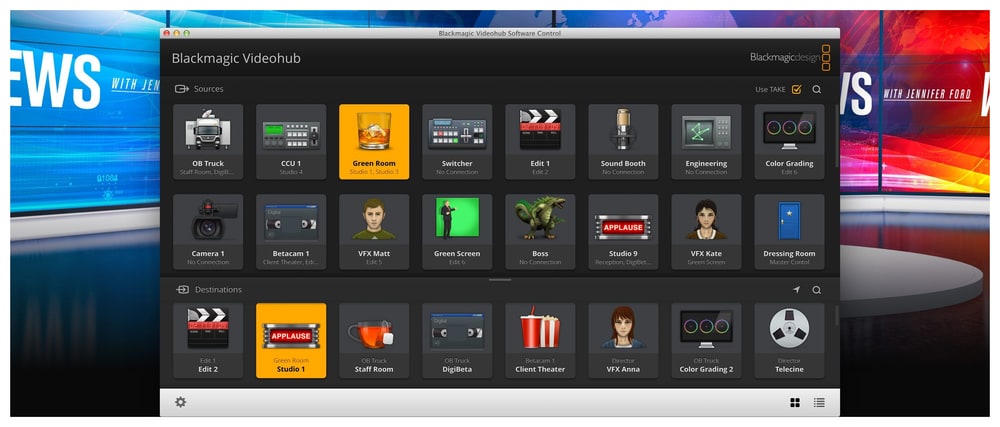

Fernsteuerung und Integration

Über Ethernet steuern die kostenlose Videohub-Software für Mac und Windows und Videohub-Hardware-Bedienfelder den Router. Der serielle RS-422-Eingang nimmt Schaltbefehle anderer Systeme an, und für eigene Integrationen stehen das Videohub SDK und das Videohub Ethernet Control Protocol bereit.

Blackmagic Smart Videohub CleanSwitch 12x12 – Fernsteuerung und Integration

Passt in jedes Rack

Der Router belegt eine Höheneinheit und ist nur 160 mm tief, sodass er auch in flache mobile Racks passt. Er wird von einem internen Netzteil mit 100–240 V AC versorgt.

Blackmagic Smart Videohub CleanSwitch 12x12 – Passt in jedes Rack

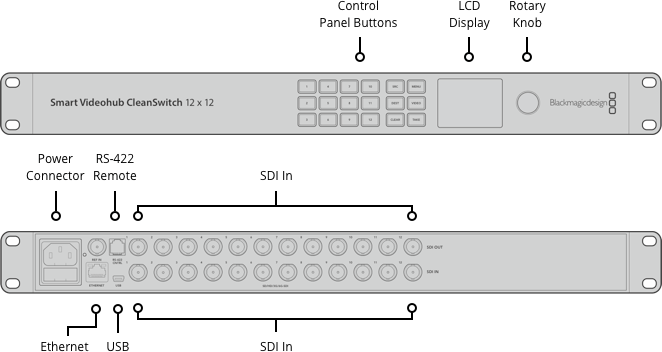

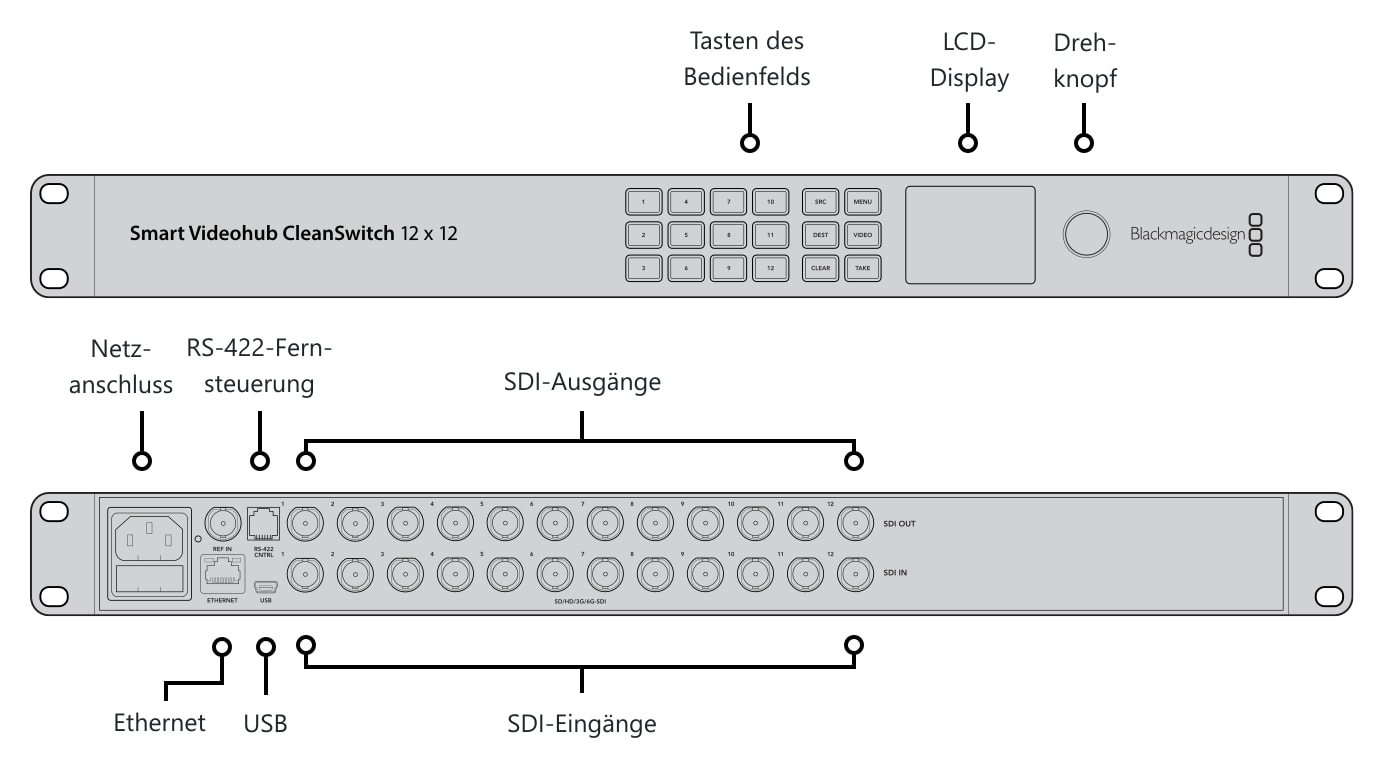

Anschlüsse und Bedienelemente

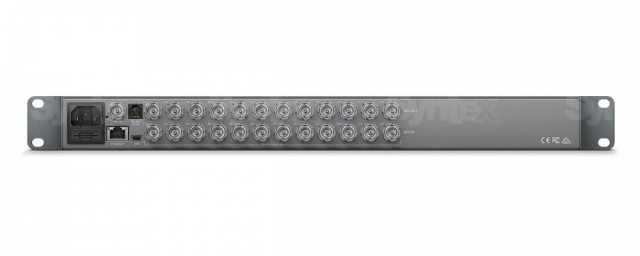

Auf der Rückseite befinden sich 12 SDI-Eingänge und 12 SDI-Ausgänge, ein Referenzeingang, Ethernet, RS-422 und USB für Updates; an der Front die Tasten des Bedienfelds, das LCD und der Drehknopf.

Blackmagic Smart Videohub CleanSwitch 12x12 – Anschlüsse und Bedienelemente

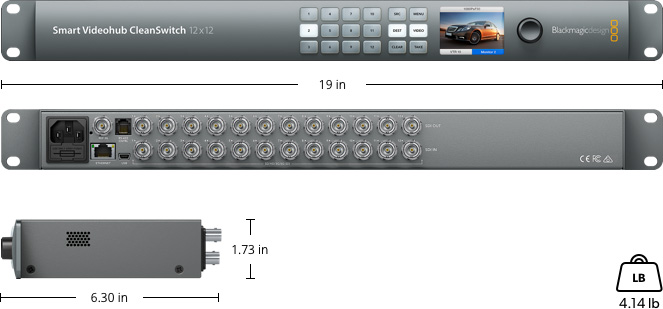

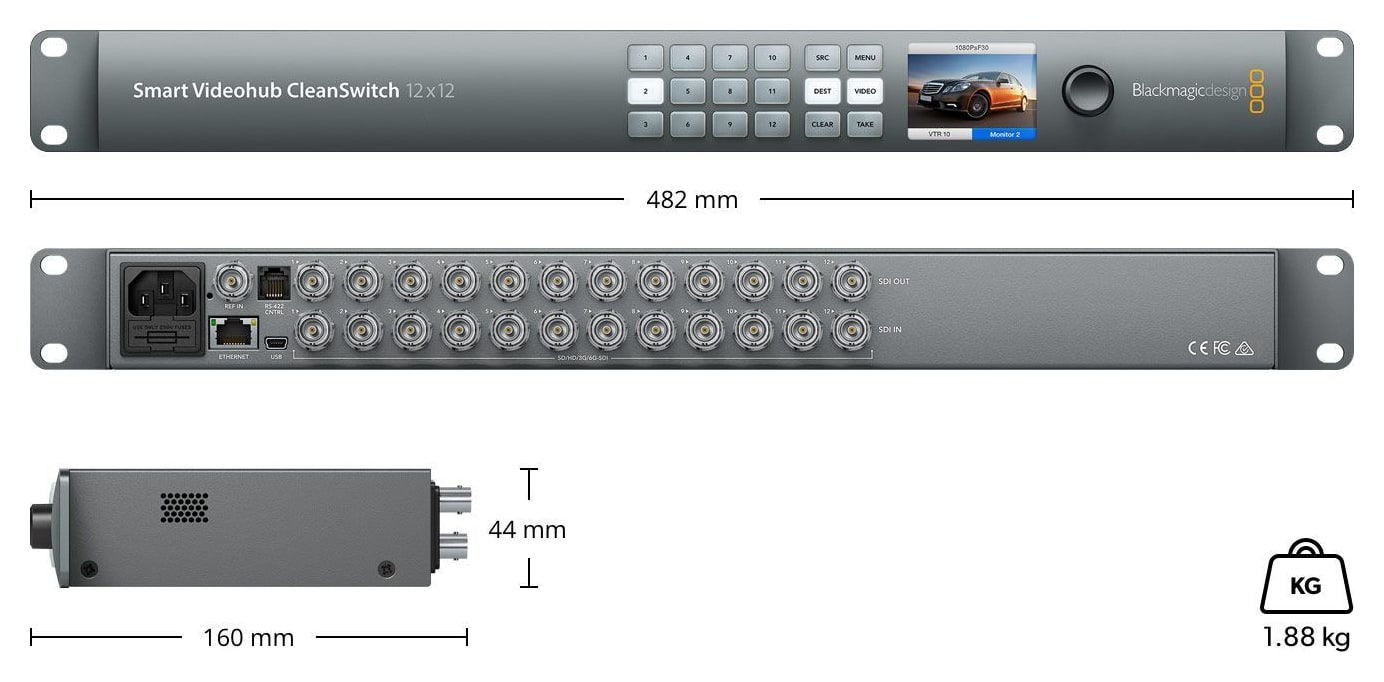

Abmessungen und Gewicht

Abmessungen 482 × 160 × 44 mm (B × T × H), Gewicht 1,88 kg. Im 19″-Rack belegt er 1 HE.

Blackmagic Smart Videohub CleanSwitch 12x12 – Abmessungen und Gewicht

Weitere Informationen

Sicherheit beim Arbeiten mit verschiedenen Quellen

Der Smart Videohub CleanSwitch 12x12 wurde für Situationen entwickelt, in denen Quellen ohne gemeinsame Synchronisation in eine Regiekabine eingespeist werden. Jeder Eingang wird automatisch neu synchronisiert, sodass professionelle Fernsehtechnik, Kameras, Festplattenrekorder und Computerausgänge miteinander verbunden werden können und zwischen Quellen desselben Formats ohne Bildversatz oder Flackern umgeschaltet werden kann.

Diese Eigenschaft ist besonders wertvoll in Übertragungswagen, bei Live-Übertragungen, auf Konzerten und Konferenzen, wo Techniker häufig mit zuvor unbekannten Quellen arbeiten. Die 6G-SDI-Schnittstelle ermöglicht es, SD-, HD- und Ultra-HD-Signale gleichzeitig über einen einzigen Router zu leiten, und alle zwölf Eingänge können auch einzeln für den automatischen Zeitabgleich von SDI-Leitungen genutzt werden.

Die Frontplatte vereint Tasten, einen Drehknopf und ein LCD-Display mit Bildvorschau sowie den Namen der Anschlusspunkte. Die integrierte Steuerung wird durch Ethernet, RS-422, einen Referenzeingang und die kostenlose Software „Blackmagic Videohub Control“ ergänzt. Die Konfiguration und die hergestellten Verbindungen werden nach einem Stromausfall wiederhergestellt.

  • Sauberes Umschalten zwischen Quellen desselben Standards
  • Resynchronisierung aller 12 Eingänge und Reclocking der Ausgänge
  • Direkte Steuerung mit LCD-Vorschau
  • Ethernet-Steuerung und Unterstützung externer Videohub-Bedienfelder

VERPACKUNGSINHALT

  • Smart Videohub CleanSwitch 12x12
  • Willkommenskarte mit QR-Code zum Software-Download

SPEZIFIKATIONEN

  • SDI-Eingänge: 12× 10-Bit SD-SDI, HD-SDI und 6G-SDI
  • SDI-Ausgänge: 12× 10-Bit SD-SDI, HD-SDI und 6G-SDI
  • Eingangs-Resynchronisation: an allen 12 Eingängen (Clean Switch)
  • SDI-Reclocking: an allen Ausgängen
  • Referenz: Tri-Sync oder Black Burst
  • Anschluss der Bedienfelder: Ethernet
  • Serielle Steuerung: RS-422 (RJ-6), 1 Eingang zur Steuerung der Umschaltung
  • Formaterkennung: automatisch SD, HD und 6G-SDI an jedem Eingang; gleichzeitiges Routing von 4K, HD und SD
  • SD-Normen: 525i59,94 NTSC, 625i50 PAL
  • HD-Normen: 720p50, 720p59,94, 720p60, 1080p23,98 bis 1080p60, 1080PsF23,98 bis 1080PsF30, 1080i50, 1080i59,94, 1080i60
  • 2K-Normen: 2K DCI 23,98p, 24p, 25p, 23,98PsF, 24PsF, 25PsF
  • Ultra-HD-Normen: 2160p23,98, 2160p24, 2160p25, 2160p29,97, 2160p30
  • 4K-Normen: 4K DCI 23,98p, 24p, 25p
  • SDI-Konformität: SMPTE 259M, 292M, 296M, 424M, 425M Level A und B, ITU-R BT.656 und BT.601
  • Abtastung und Farbe: 10 Bit 4:2:2 und 4:4:4, YUV oder RGB
  • SDI-Audio: 48 kHz, 24 Bit
  • SDI-Metadaten: Video-Payload-Identifikation nach SMPTE 352M
  • Bedienfeld: 12 Tasten, 6 Menütasten und Drehknopf, 2,2″-Farb-LCD
  • Software: kostenlose Router-Steuerung für Mac und Windows, Videohub SDK, Videohub Ethernet Control Protocol
  • Betriebssysteme: macOS 13 Ventura, macOS 14 Sonoma oder neuer, Windows 10 (64 Bit), Windows 11
  • Updates: USB
  • Stromversorgung: intern 100–240 V AC, IEC-Kabel
  • Ausfallschutz: Verbindungen bleiben erhalten und werden beim Einschalten sofort wiederhergestellt
  • Rackeinbau: 1 HE
  • Abmessungen (B × T × H): 482 × 160 × 44 mm
  • Gewicht: 1,88 kg
  • Betriebstemperatur: 0 bis 40 °C
  • Lagertemperatur: −20 bis 45 °C
  • Relative Luftfeuchtigkeit: 0–90 % nicht kondensierend
  • Garantie: 3 Jahre eingeschränkte Herstellergarantie
Parameter

Parameter

Hersteller: Blackmagic Design
Kategorie: Router

Wichtigste Parameter

Router Inputs12
