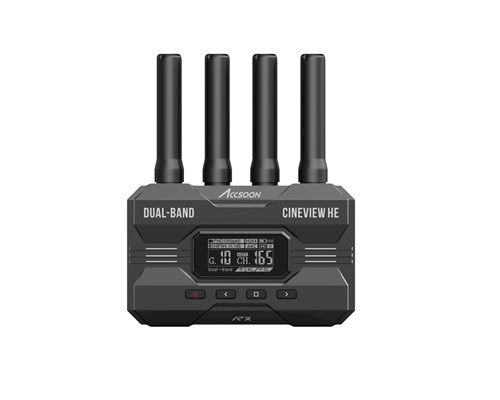

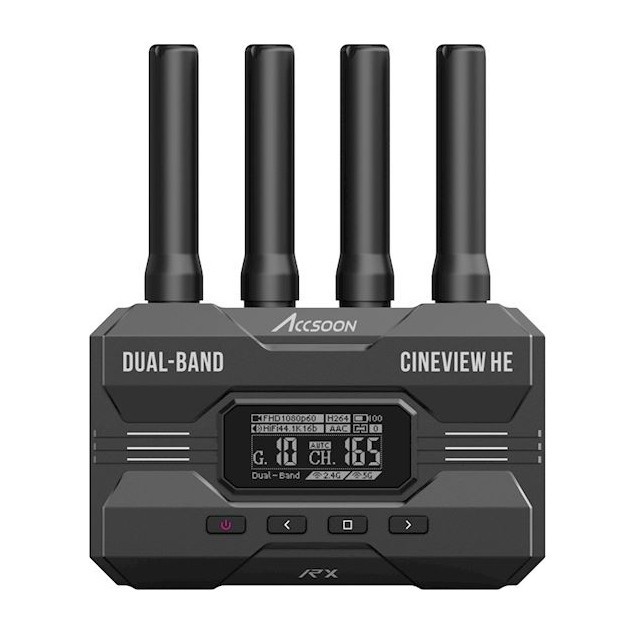

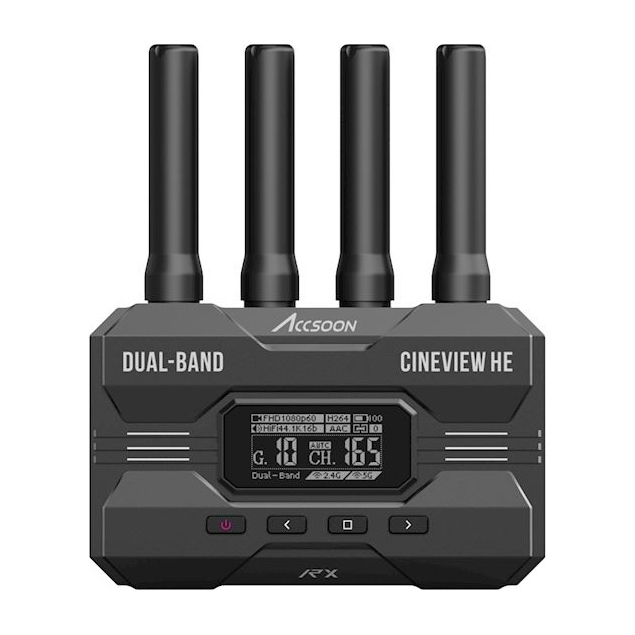

Accsoon Cineview HE RX

Bildkontrolle außerhalb der Kamera

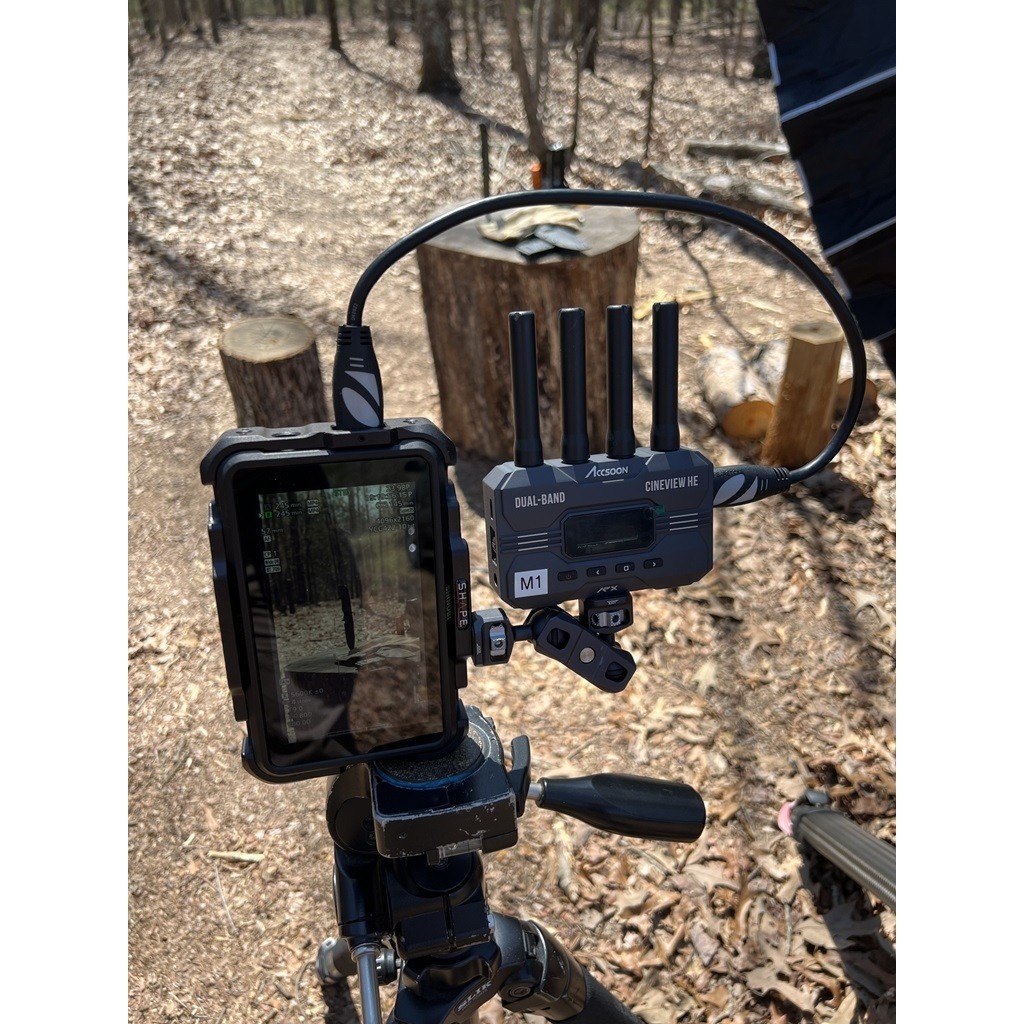

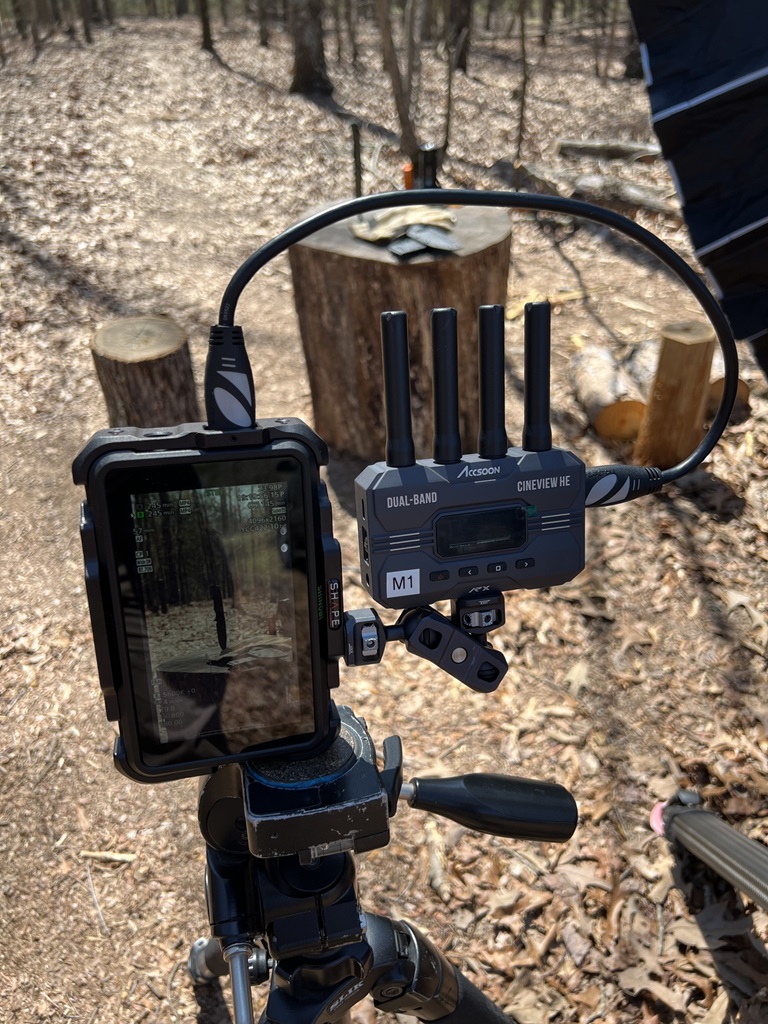

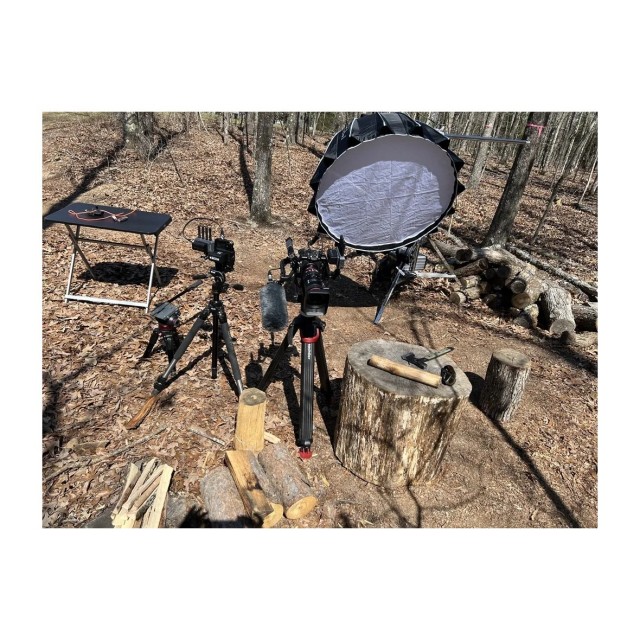

Befestigen Sie den HE-Empfänger an einem externen Monitor und schließen Sie dessen HDMI-Ausgang an. Ein separat erhältlicher, kompatibler Sender überträgt das Kamerabild drahtlos, sodass der Regisseur, der Kunde oder der Kameramann die Aufnahme außerhalb der Kamera überprüfen kann. Das Herstellerfoto zeigt den HE RX bei der Überwachung vor Ort; weder der Monitor noch die Kameraausrüstung sind im Lieferumfang enthalten.

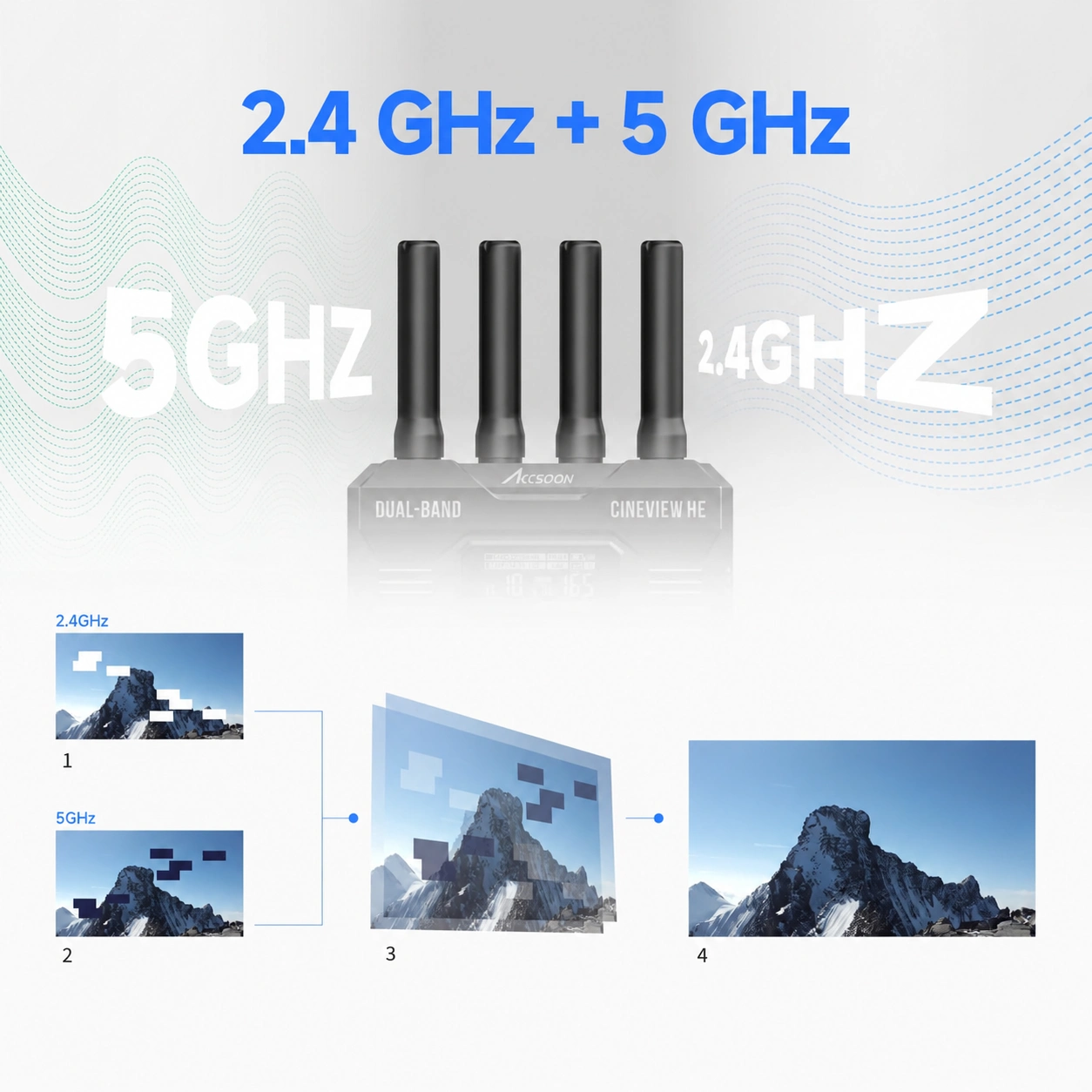

Zwei Frequenzbänder für ein Bild

CineView HE überträgt das Bild gleichzeitig in den Frequenzbändern 2,4 und 5 GHz. Der Empfänger vergleicht beide Datenströme und setzt daraus das endgültige Bild zusammen, wodurch der Einfluss von Störungen reduziert wird. Schema: 1 und 2 zeigen Ausfälle einzelner Frequenzbänder, 3 deren Zusammenführung im RX und 4 das wiederhergestellte Bild. Die Übertragung hängt weiterhin von den örtlichen Funkbedingungen ab.

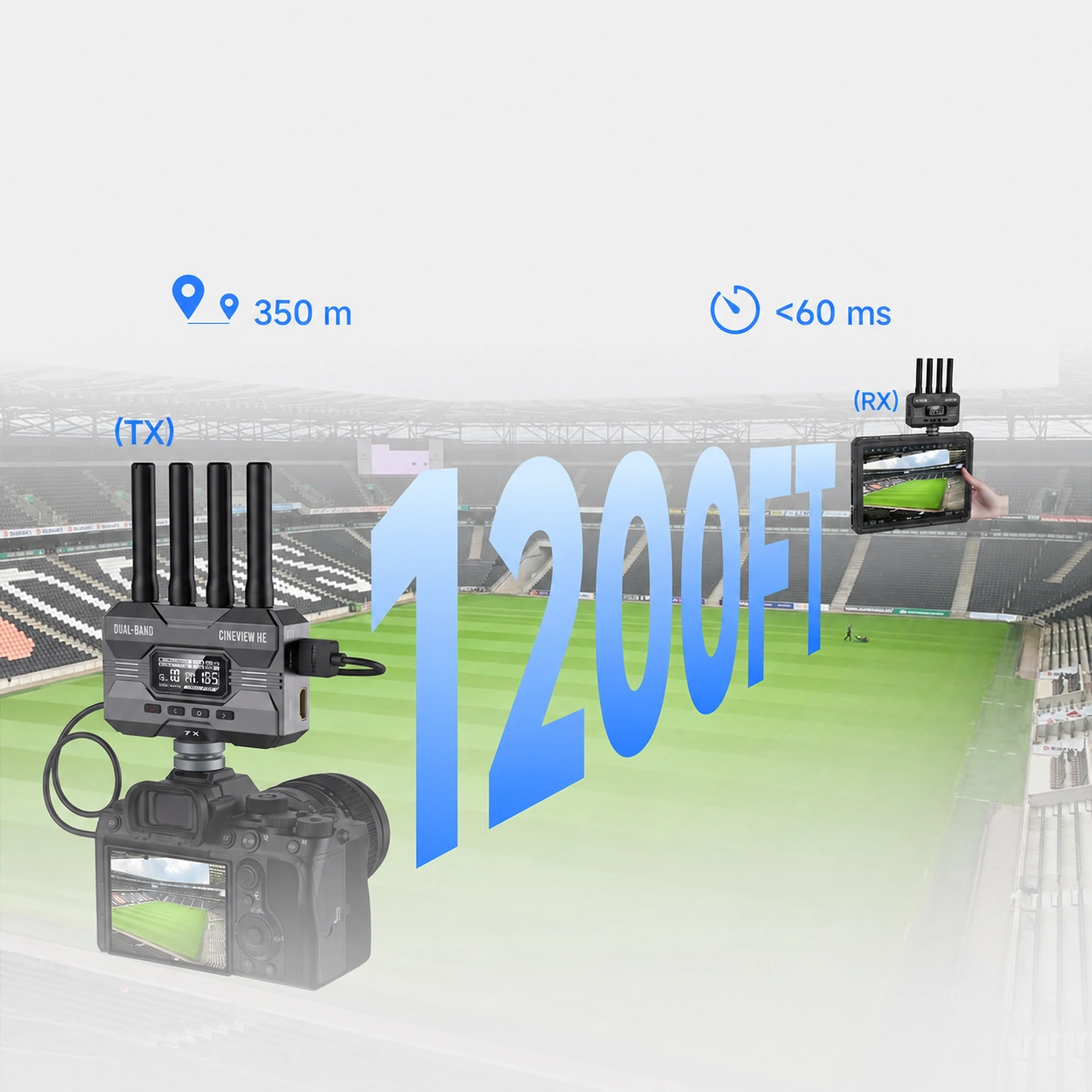

Reichweite bis zu 350 Meter

Der Hersteller gibt eine Reichweite von bis zu 350 m bei direkter Sichtverbindung, ohne Hindernisse und ohne Störungen an. Die Latenz der drahtlosen Übertragung beträgt weniger als 60 ms und beinhaltet nicht die Verzögerung der Kamera. Diese Kombination eignet sich zur Bildkontrolle am Drehort; die Empfangsreichweite auf dem Smartphone kann von der eines Hardware-Empfängers abweichen.

HDMI an der Kamera, HDMI und UVC am Empfänger

Dieser Empfänger bietet einen vollwertigen HDMI-Ausgang und einen separaten USB-C-UVC-Datenausgang für den Computer. Er verfügt weder über einen HDMI-Eingang von der Kamera noch über einen Loop-Out. Der Sender auf der linken Seite der Abbildung ist separat erhältlich und verbindet die Kamera mit dem drahtlosen System. Der Sender unterstützt Full HD bis zu 60p und PCM-Ton; dieser Empfänger verfügt über keine SDI-Schnittstelle.

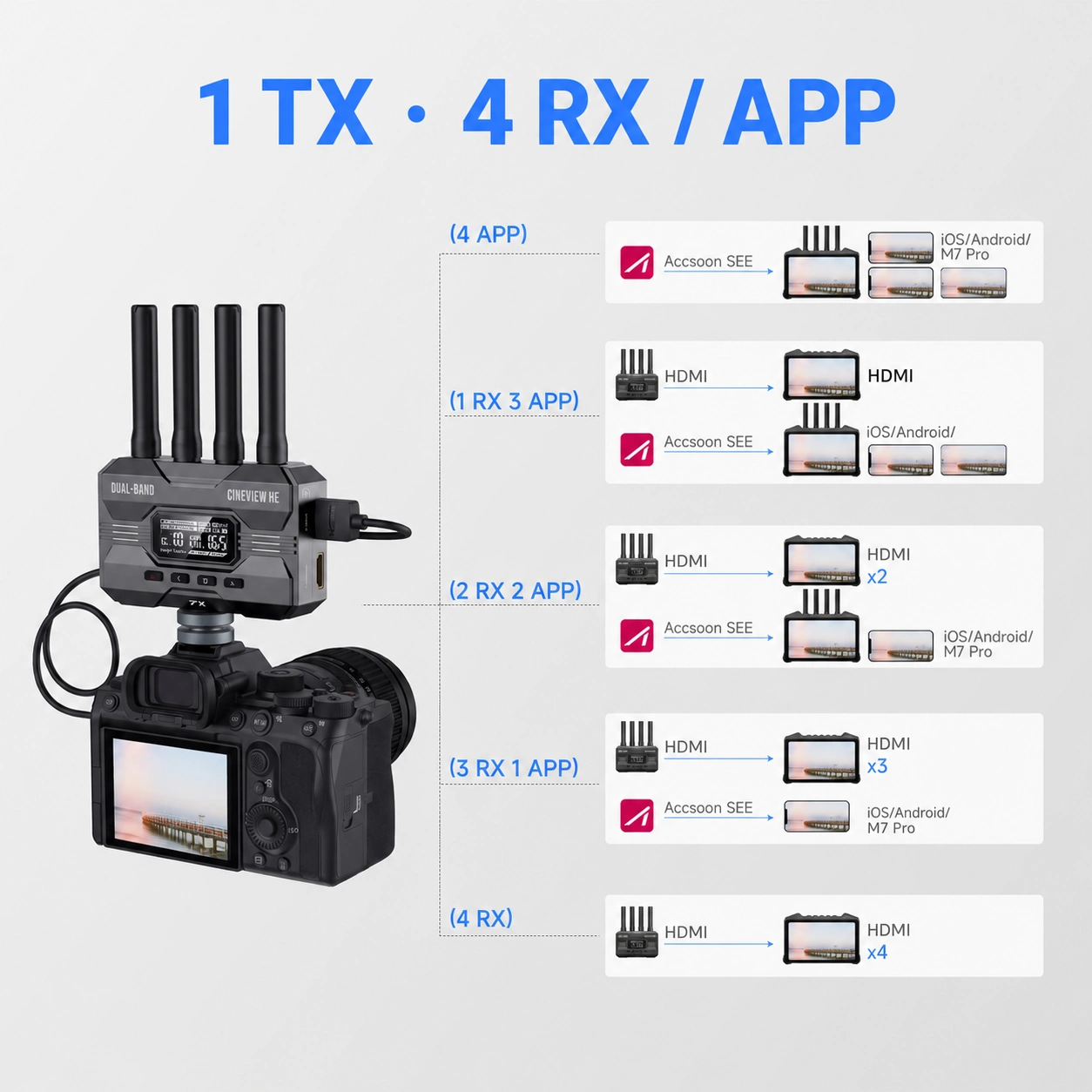

Bis zu vier Empfangsgeräte

Der Empfänger belegt einen von maximal vier drahtlosen Empfangssteckplätzen eines kompatiblen TX. Weitere Hardware-Empfänger oder Smartphones und Tablets mit Accsoon SEE können denselben TX im Rahmen derselben Gesamtgrenze gemeinsam nutzen. Mobile Geräte empfangen direkt vom TX, nicht über eine Weiterverbreitung vom RX. Ein HDMI-Monitor oder ein UVC-Computer hinter dem Empfänger belegt keinen weiteren drahtlosen Steckplatz.

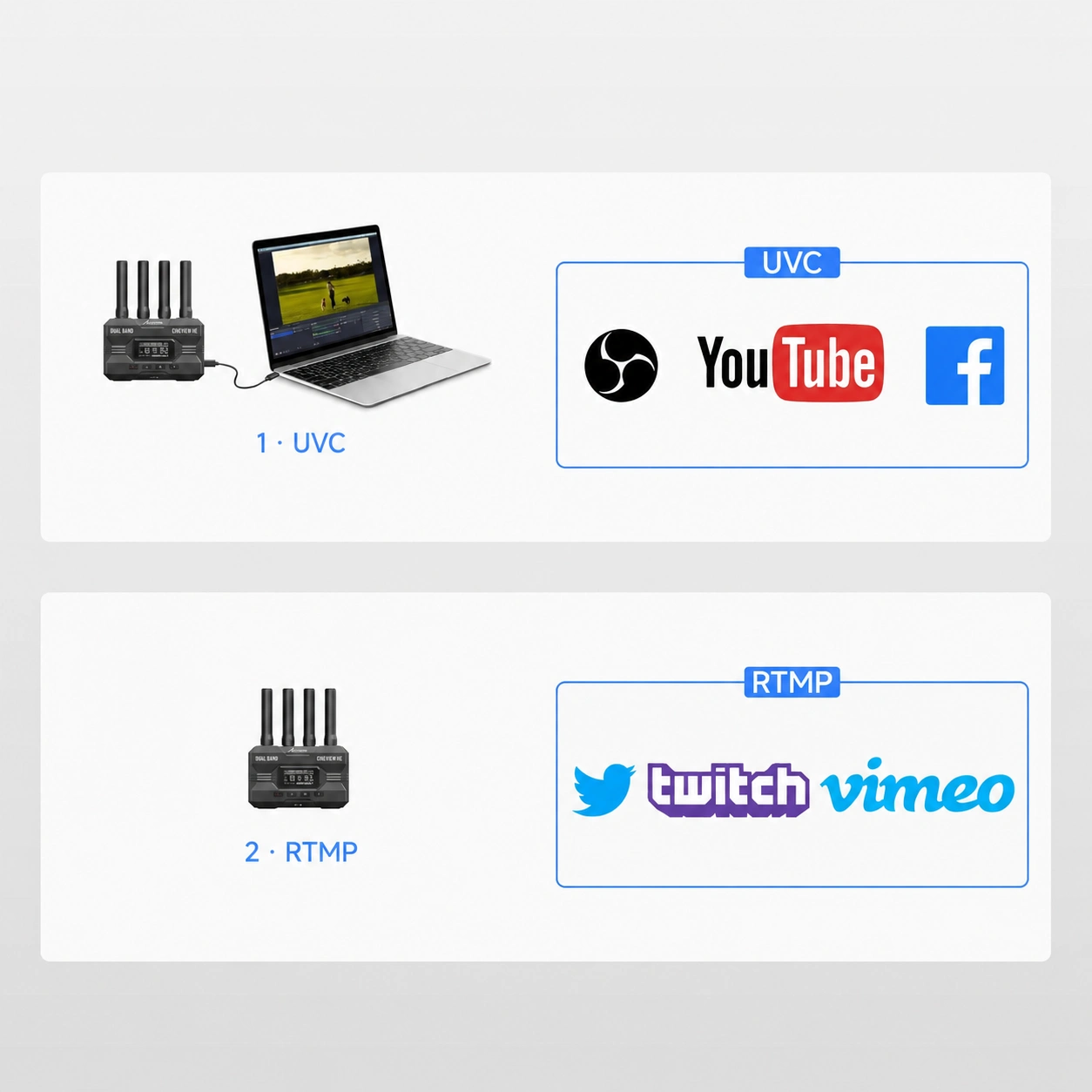

Bildübertragung zum Computer ohne Konverter

1 · UVC: Sie schließen diesen RX über ein USB-C-Datenkabel an den Computer an und nutzen das empfangene Bild beispielsweise in OBS ohne zusätzliche Aufnahmekarte. Die Kameraquelle wird weiterhin vom kompatiblen TX bereitgestellt. 2 · RTMP: Der eigenständige mobile Weg nutzt die Accsoon SEE-App auf einem Smartphone oder Tablet, das direkt vom TX empfängt, sowie die Internetverbindung des Mobilgeräts. Der RX ist kein eigenständiger Encoder für die Übertragung ins Internet.

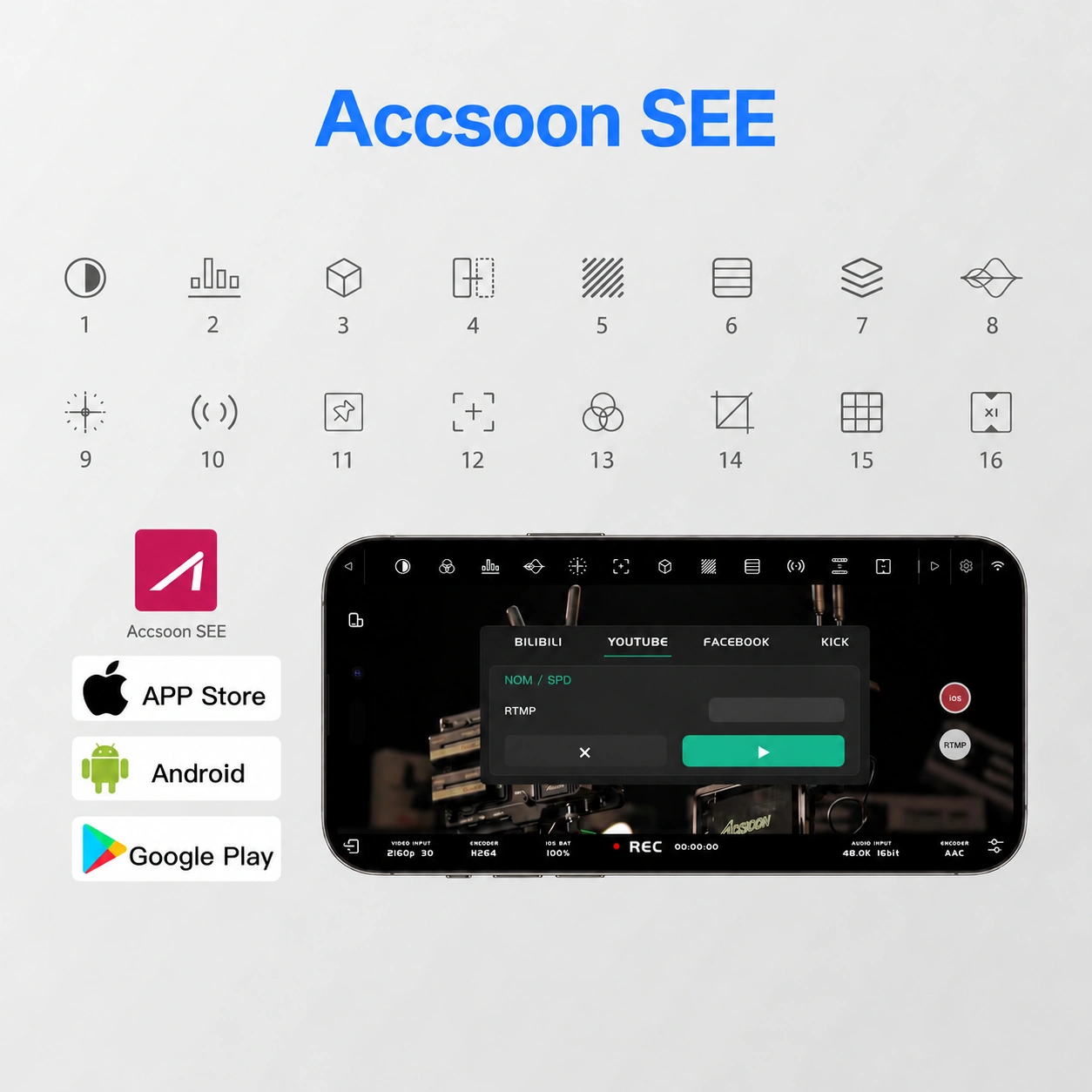

Funktionen der Accsoon SEE-App

Die mobilen Tools von Accsoon SEE veranschaulichen den eigenständigen Empfang direkt von einem kompatiblen TX auf einem Smartphone oder Tablet, nicht die Funktionen dieses RX. Sie ermöglichen die Steuerung von Belichtung, Farben, Bildkomposition und Schärfe sowie die Aufnahme und Live-Übertragung. Die nummerierte Legende entspricht den Symbolen des Herstellers; die HE-Übertragung bleibt in Full HD.

1. Schwarz-Weiß-Vorschau
2. Histogramm
3. LUT
4. Spiegelung
5. Zebra
6. Falschfarben
7. Bildüberlagerung
8. Wellenform
9. Vektorskop
10. Ton
11. Markierungen
12. Schärfe
13. RGB
14. Screenshots
15. Raster
16. Bildkorrektur

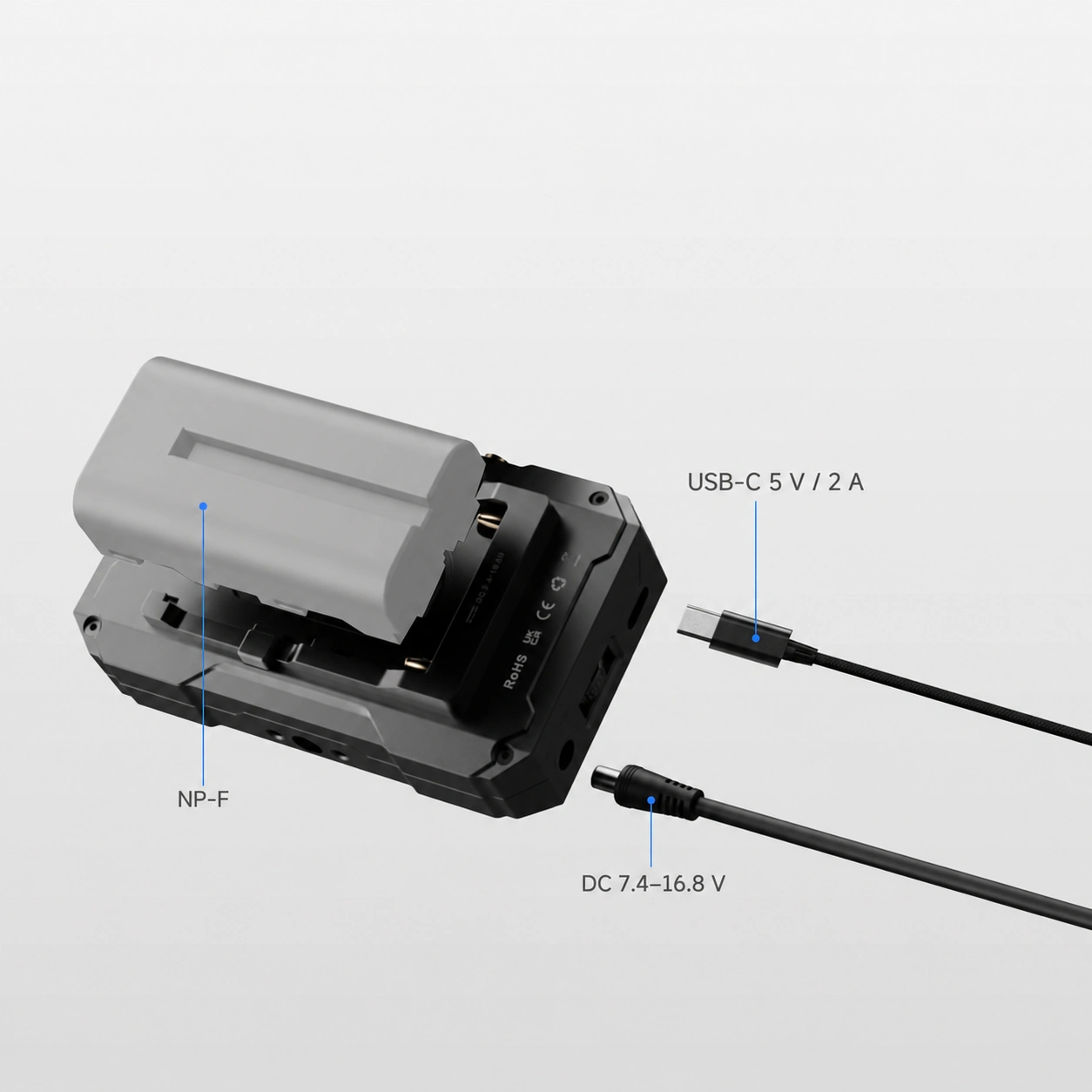

Stromversorgung je nach Ihrem Rig

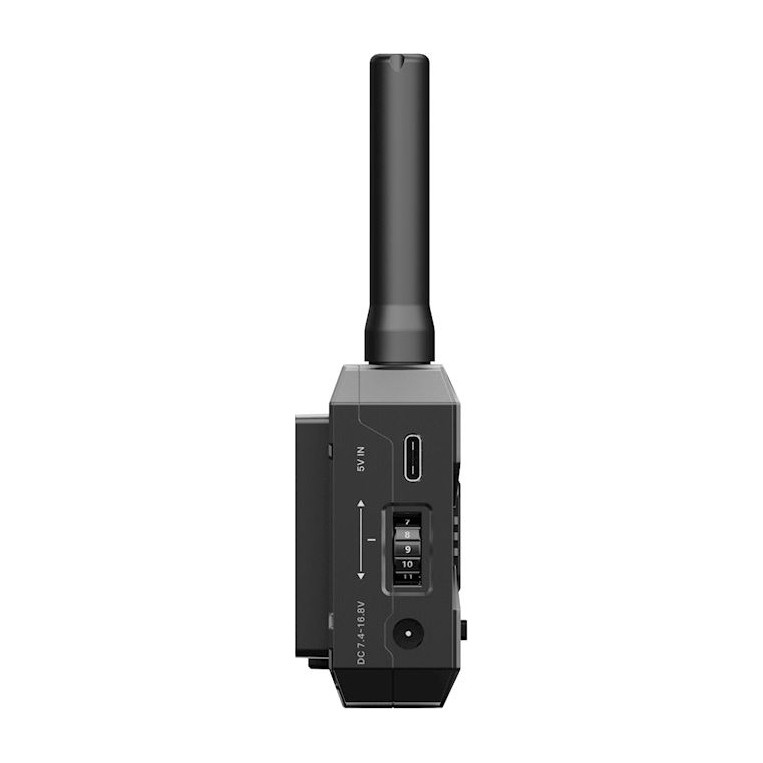

Der Empfänger wird mit einem NP-F550/750/970-Akku, über DC 7,4–16,8 V oder USB-C 5 V aus einer Stromquelle mit mindestens 2 A versorgt. Der DC-Anschluss hat die Maße 5,5 × 2,1 mm mit positiver Mitte. Der RX verfügt über separate USB-C-Anschlüsse für den UVC-Datenausgang und die Stromversorgung; wählen Sie für jeden Zweck den richtigen Anschluss. Akkus, Netzteile und Kabel sind separat erhältlich. Die USB-C-Stromversorgung lädt den NP-F-Akku nicht auf.
