Accsoon CineView HE ist ein Set aus einem drahtlosen HDMI-Sender und einem Empfänger (1TX + 1RX) zur Überwachung des Kamerabildes und für Live-Übertragungen über den Computer. Es überträgt Full HD bis zu 60p und PCM-Ton gleichzeitig in den Frequenzbändern 2,4 und 5 GHz, mit einer Latenz von unter 60 ms (ohne Berücksichtigung der Kamera) und einer Reichweite…
Accsoon CineView HE ist ein Set aus einem drahtlosen HDMI-Sender und einem Empfänger (1TX + 1RX) zur Überwachung des Kamerabildes und für Live-Übertragungen über den Computer. Es überträgt Full HD bis zu 60p und PCM-Ton gleichzeitig in den Frequenzbändern 2,4 und 5 GHz, mit einer Latenz von unter 60 ms (ohne Berücksichtigung der Kamera) und einer Reichweite von laut Herstellerangaben bis zu 350 m bei direkter Sichtverbindung ohne Hindernisse und Störungen. Der Sender verfügt über einen HDMI-Eingang und einen lokalen Loop-Out, der Empfänger über einen HDMI- und einen USB-C-UVC-Ausgang, beispielsweise für OBS ohne separate Aufnahmekarte. Ein Sender kann insgesamt bis zu vier Hardware-Empfänger oder mobile Geräte mit Accsoon SEE bedienen. Die Geräte werden mit NP-F-Akkus, über Gleichstrom (DC) oder USB-C mit Strom versorgt; Akkus, Kabel und Monitore sind separat erhältlich.

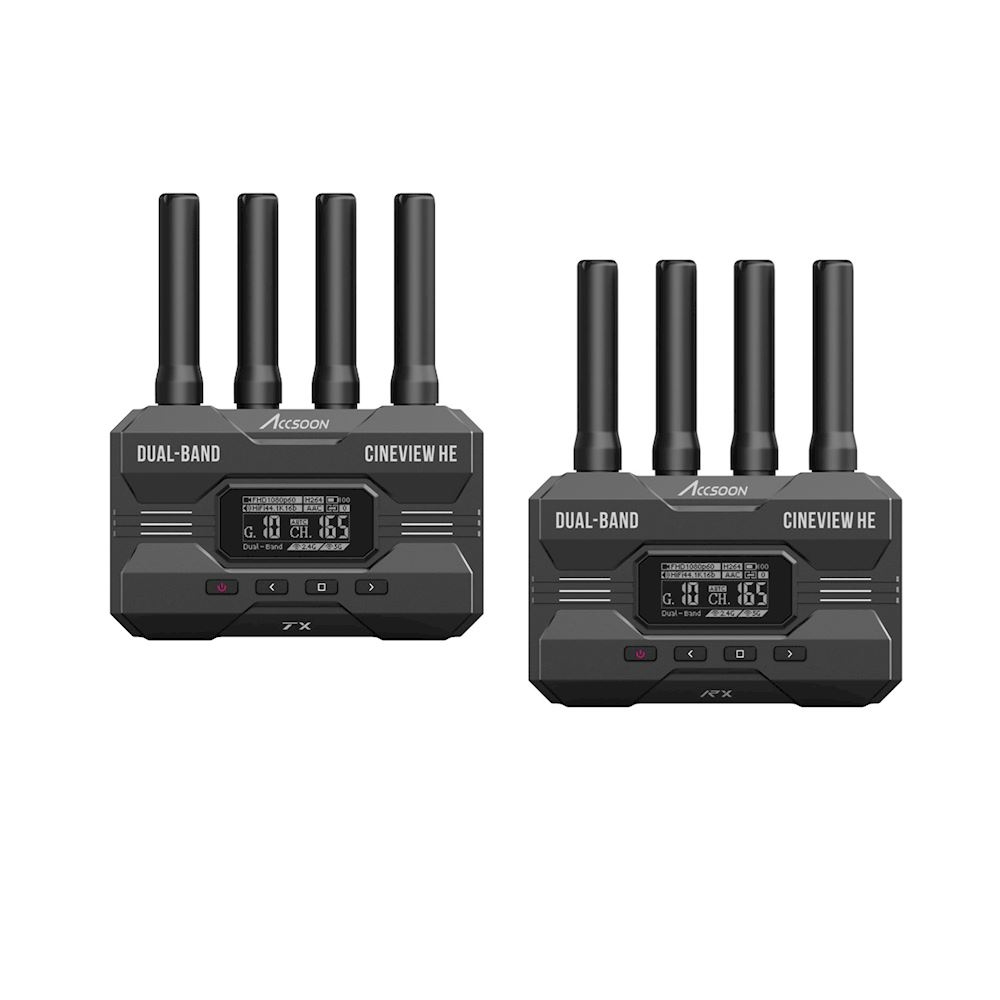

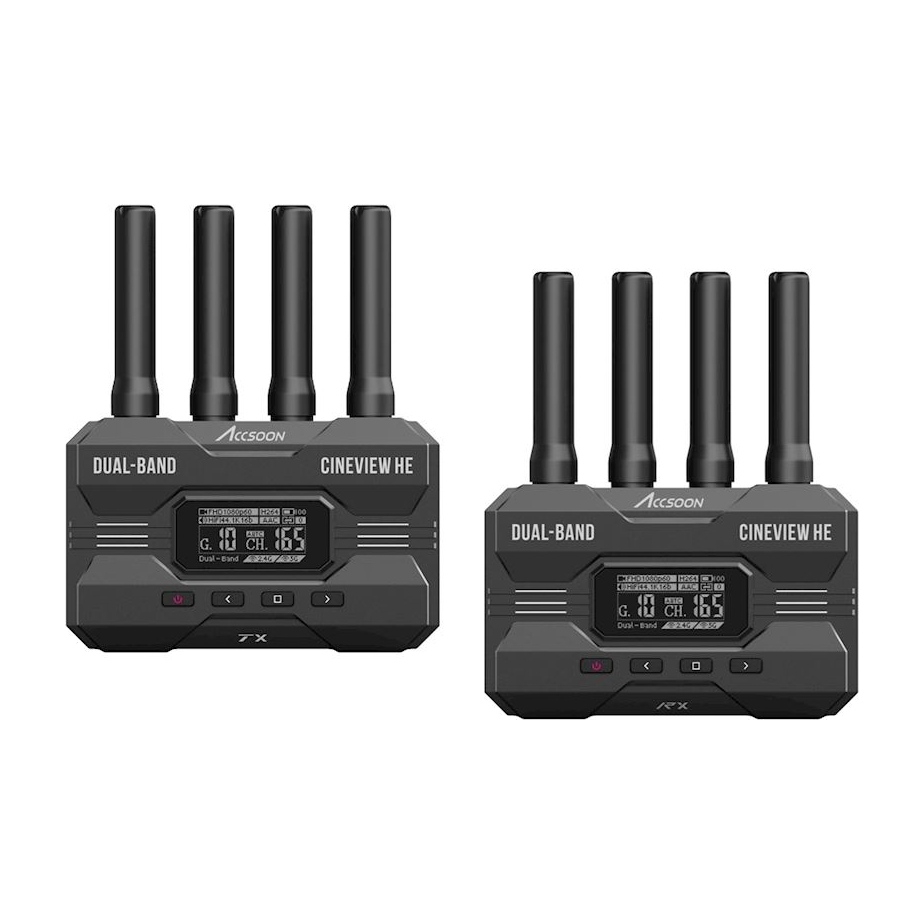

ACCSOON CINEVIEW HE · 1TX + 1RX
Kamerabild für das gesamte Team
Das 1TX + 1RX-Set überträgt Full-HD-Bild und Ton von der Kamera auf einen entfernten Monitor oder an einen Computer. Zwei gleichzeitige Frequenzbänder und die Accsoon SEE-App helfen Ihnen dabei, weitere Teammitglieder einzubinden.
Full HD 60p2,4 + 5 GHzHDMI + UVC

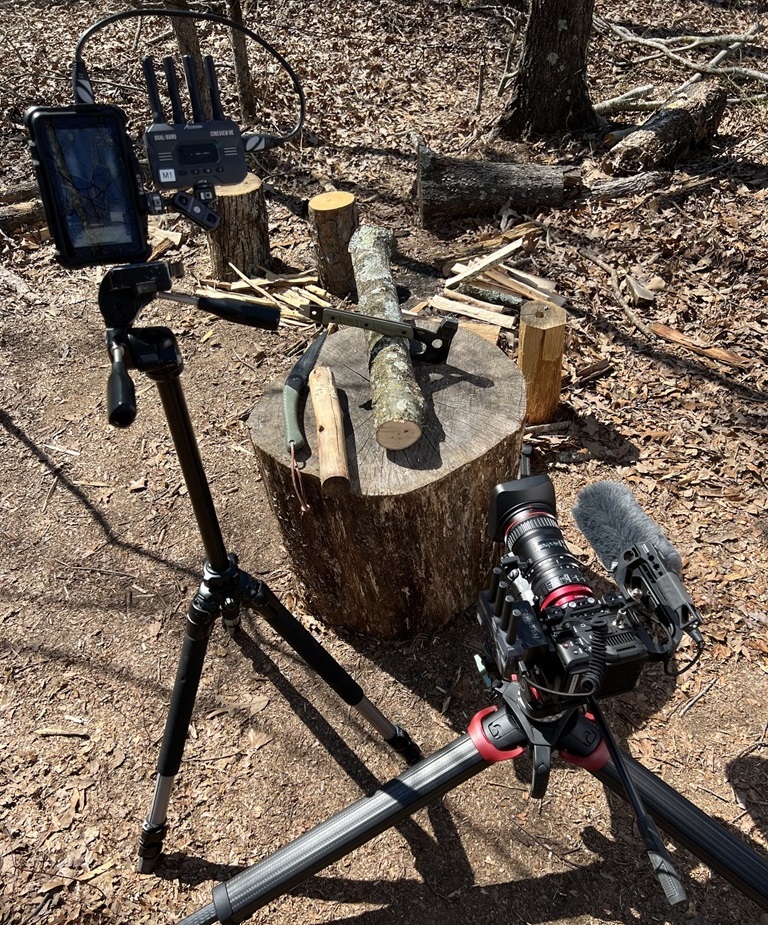

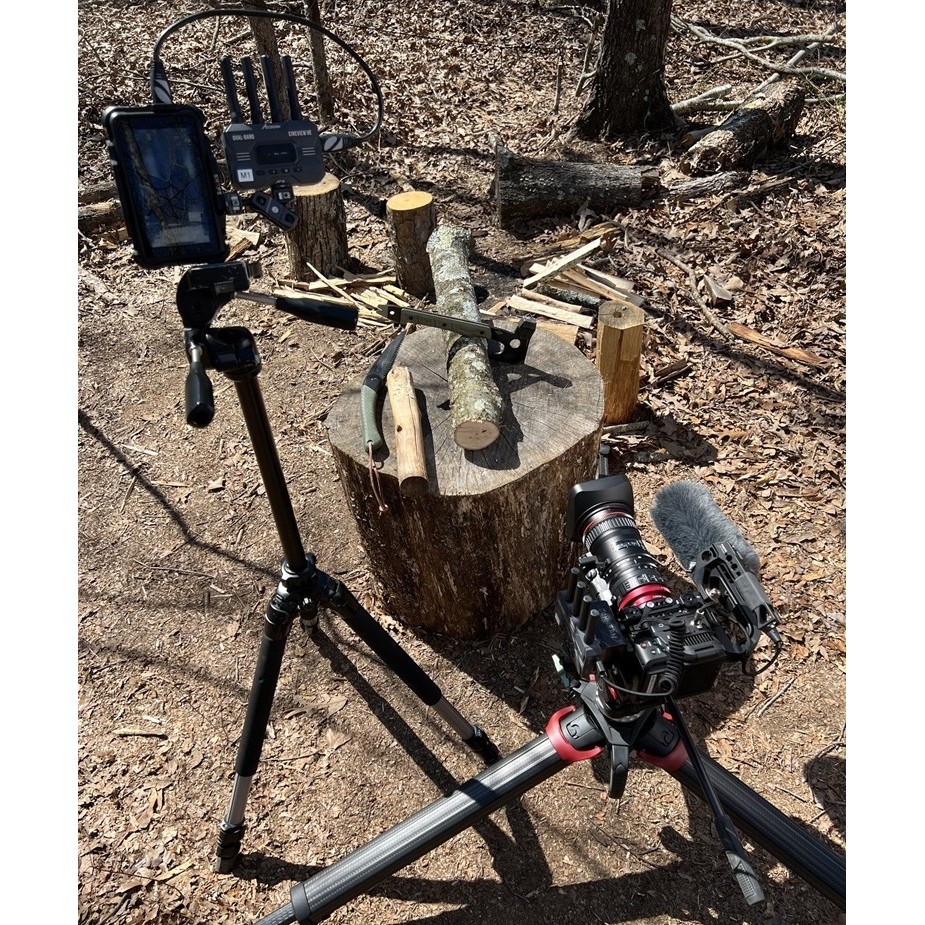

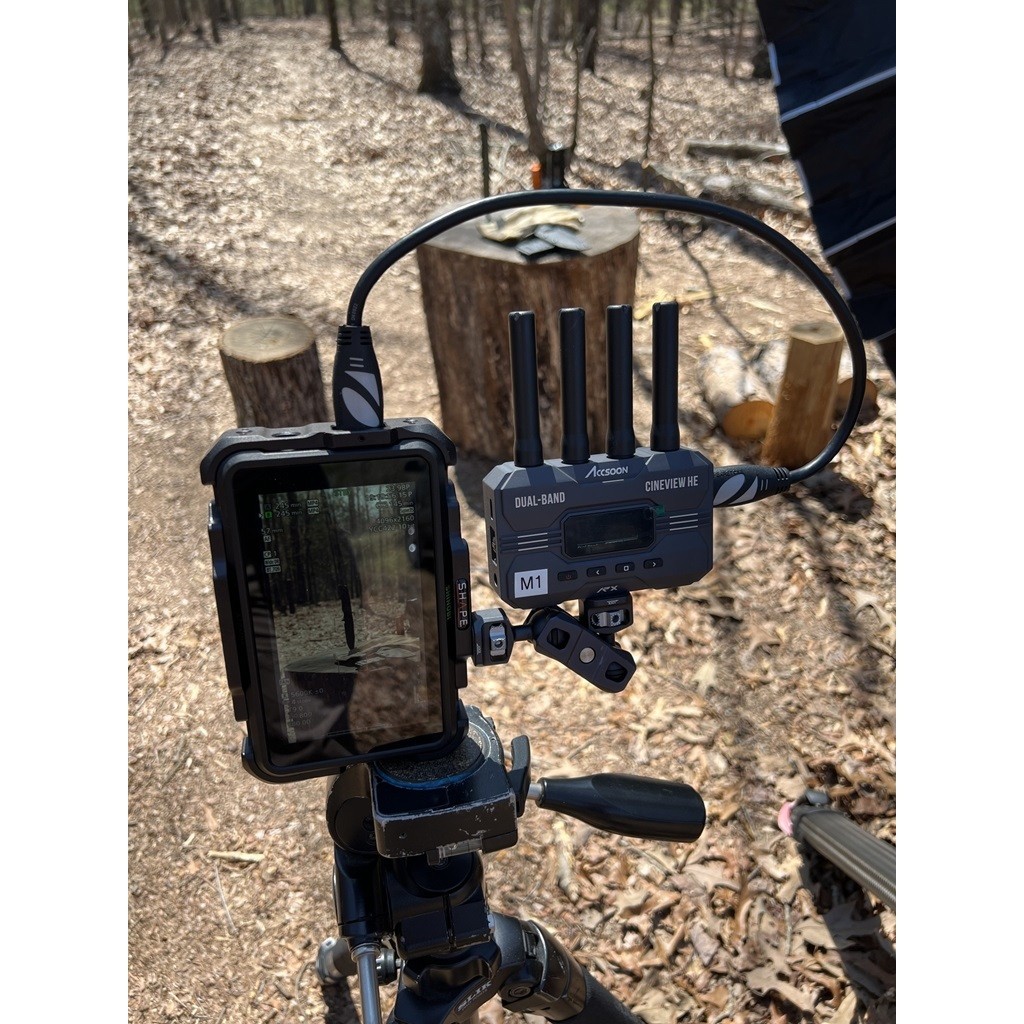

Bildkontrolle außerhalb der Kamera
Der Sender wird über HDMI an die Kamera und der Empfänger an einen externen Monitor angeschlossen. So kann der Regisseur, der Kunde oder ein separater Kameramann die Bildkomposition außerhalb der Kamera kontrollieren, ohne dass ein langes Bildkabel zwischen den Standorten erforderlich ist. Das Herstellerfoto zeigt CineView HE bei einem echten Dreh vor Ort; Kamera und Monitor sind nicht im Set enthalten.

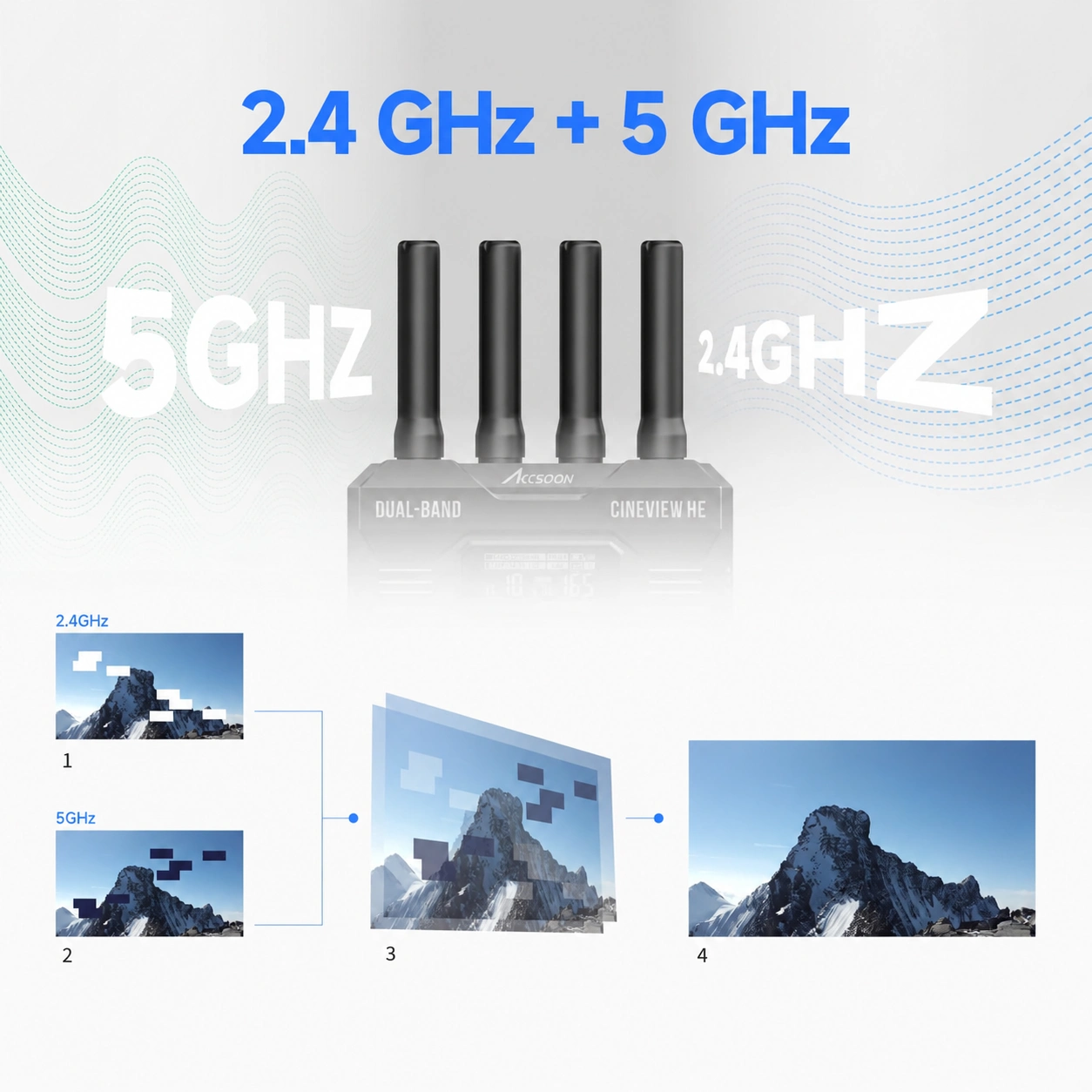

Zwei Frequenzbänder für ein Bild
CineView HE überträgt das Bild gleichzeitig in den Frequenzbändern 2,4 und 5 GHz. Der Empfänger vergleicht beide Datenströme und setzt daraus das endgültige Bild zusammen, wodurch der Einfluss von Störungen reduziert wird. Schema: 1 und 2 zeigen Ausfälle einzelner Frequenzbänder, 3 deren Zusammenführung im Empfänger und 4 das wiederhergestellte Bild. Die Übertragung hängt weiterhin von den örtlichen Funkbedingungen ab.

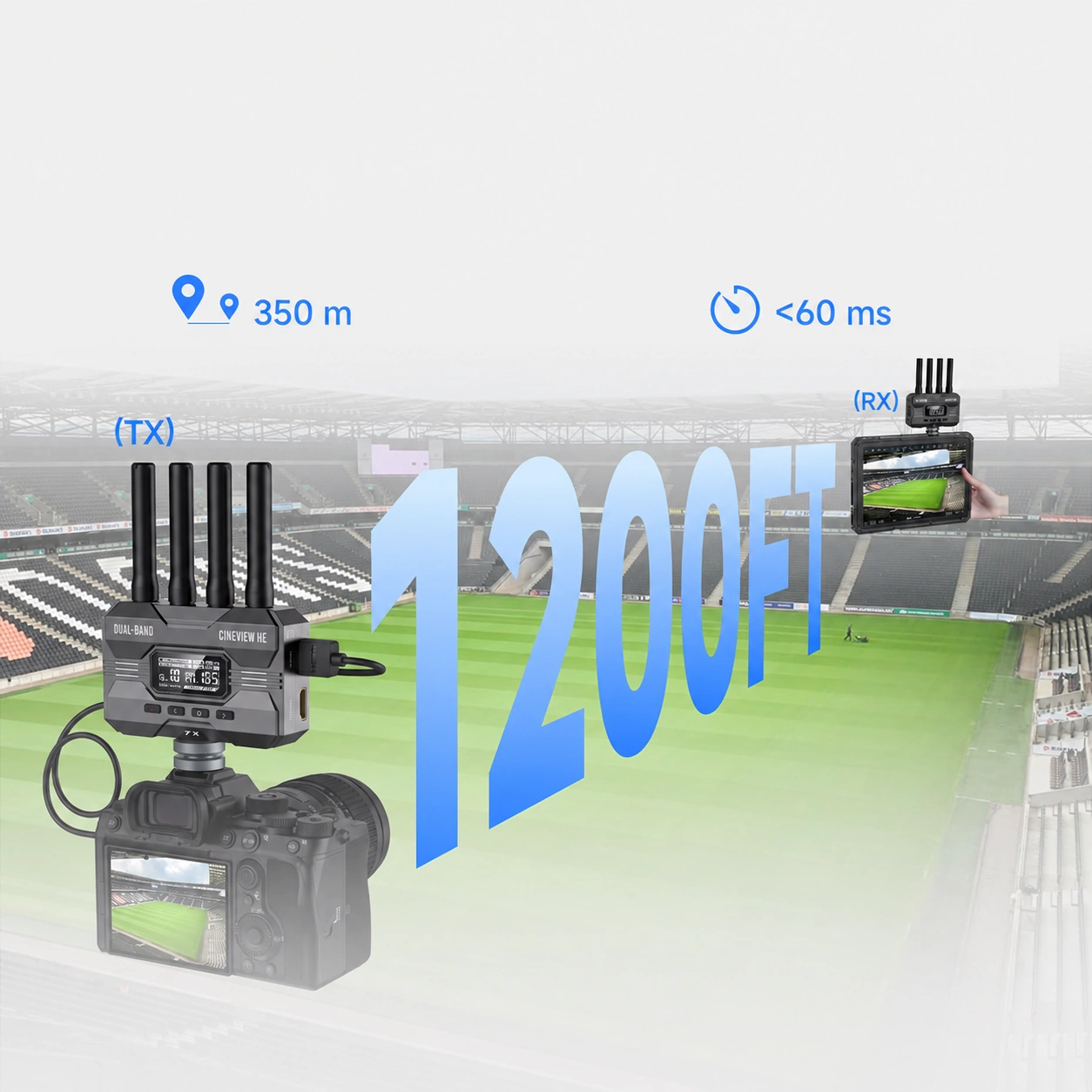

Reichweite bis zu 350 Meter
Der Hersteller gibt eine Reichweite von bis zu 350 m bei direkter Sichtverbindung, ohne Hindernisse und ohne Störungen an. Die Latenz der drahtlosen Übertragung beträgt weniger als 60 ms und beinhaltet nicht die Verzögerung der Kamera. Diese Kombination eignet sich zur Bildkontrolle am Drehort; die Empfangsreichweite auf dem Smartphone kann von der eines Hardware-Empfängers abweichen.

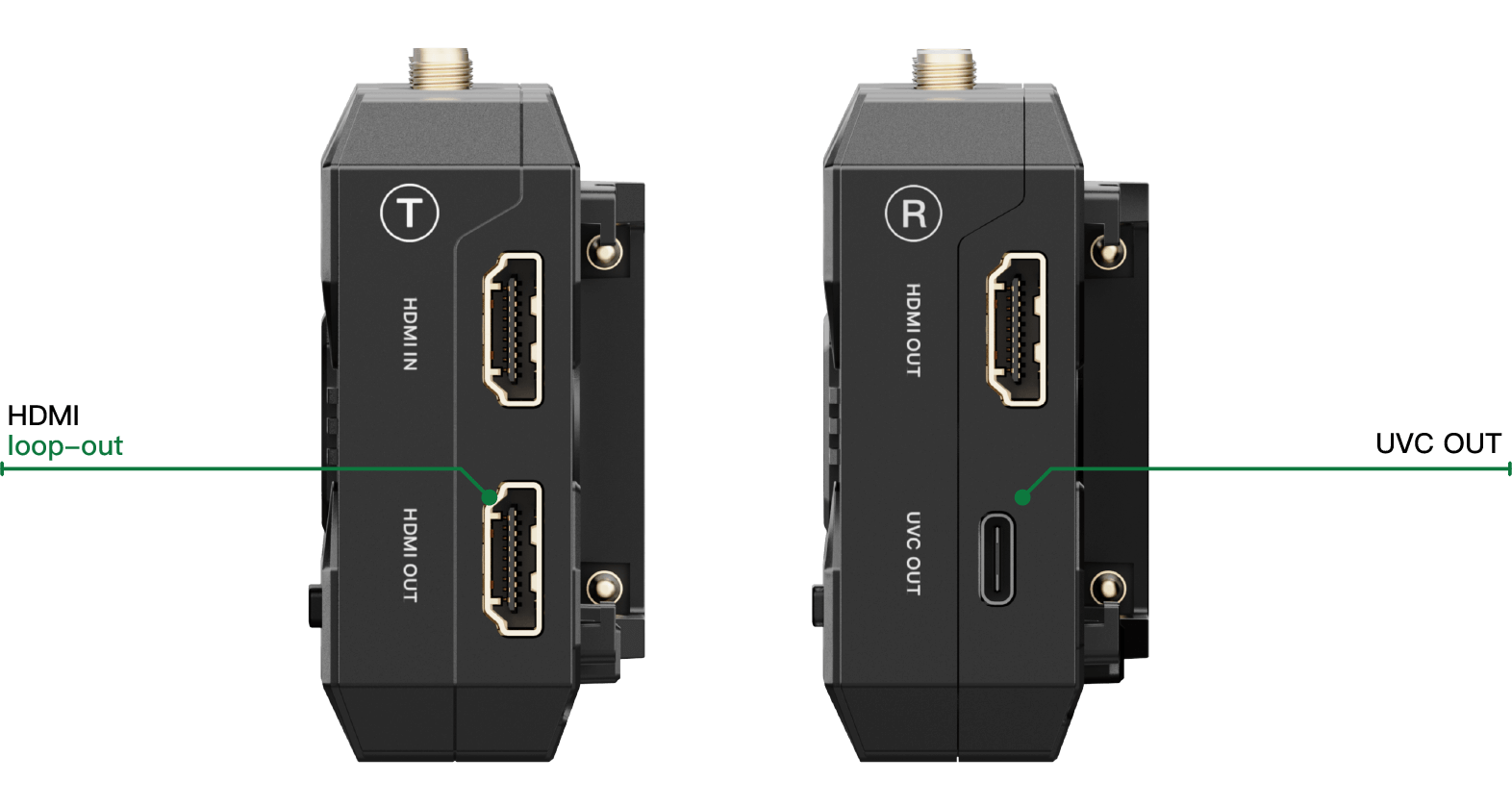

HDMI an der Kamera, HDMI und UVC am Empfänger

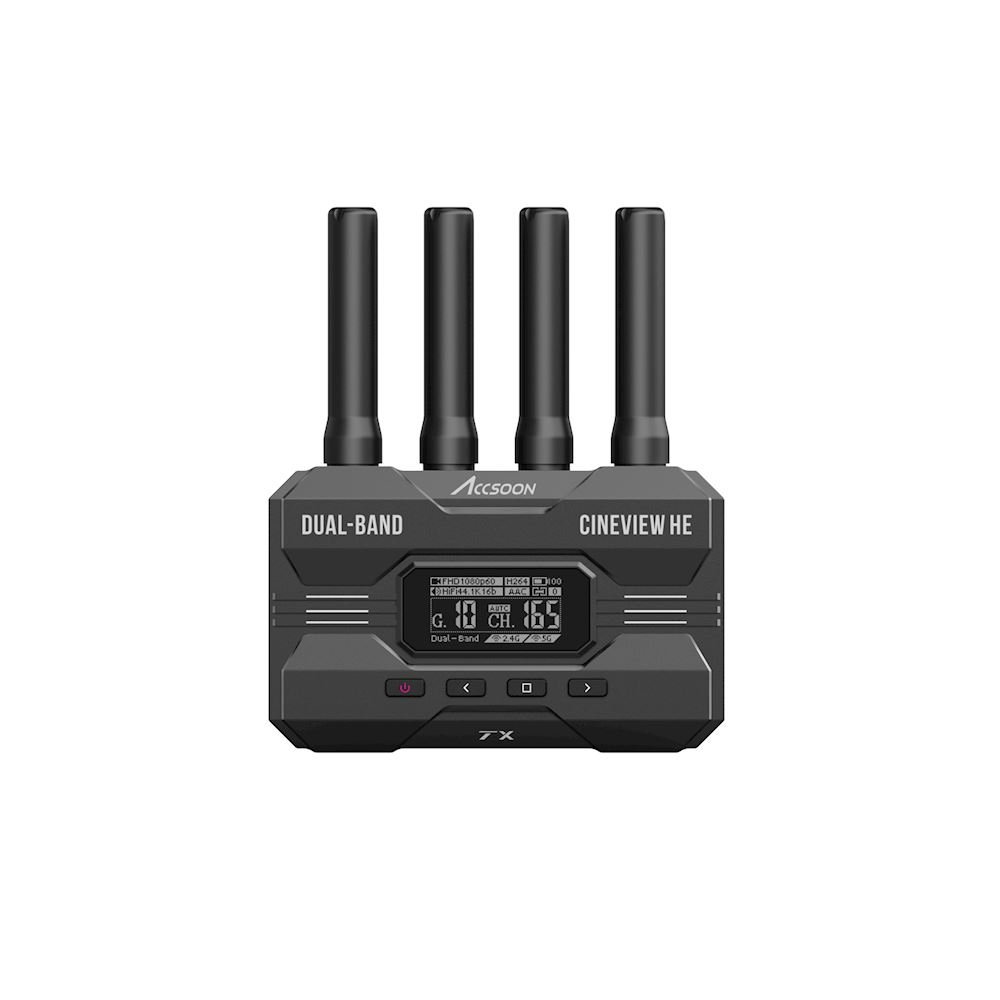

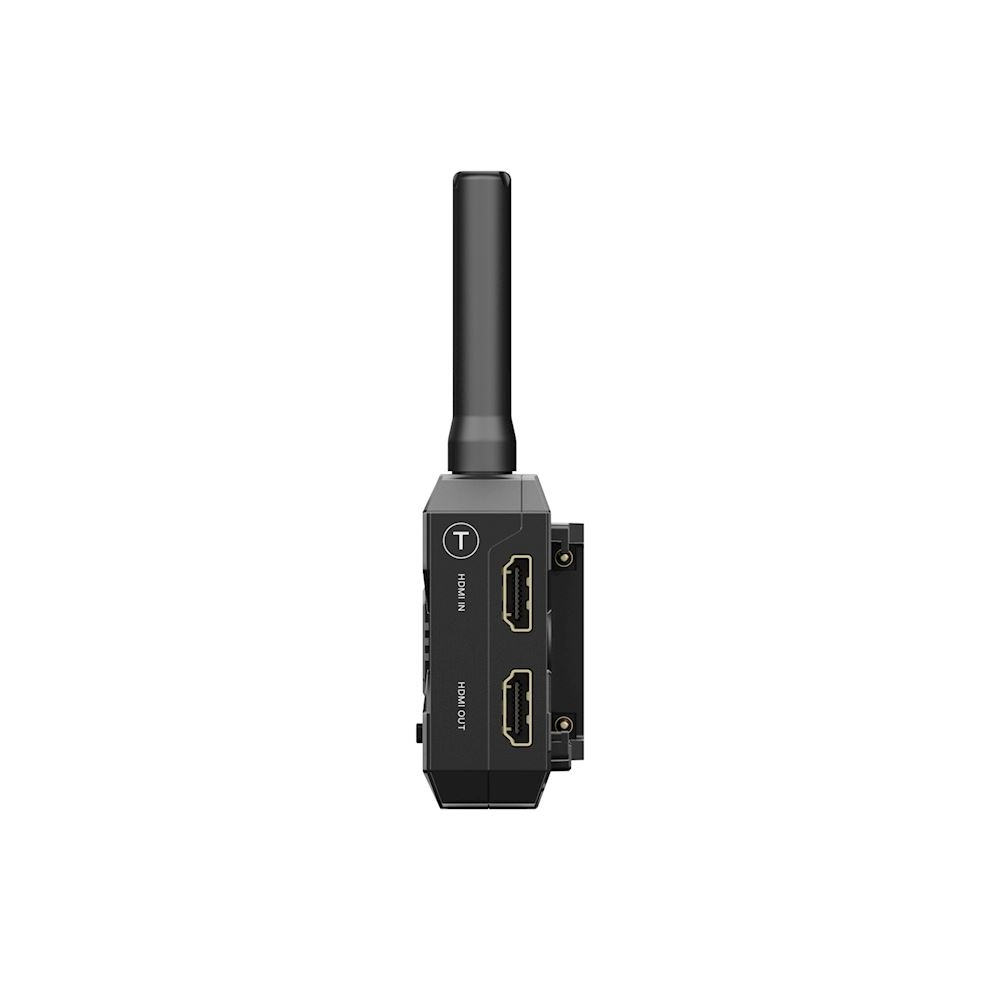

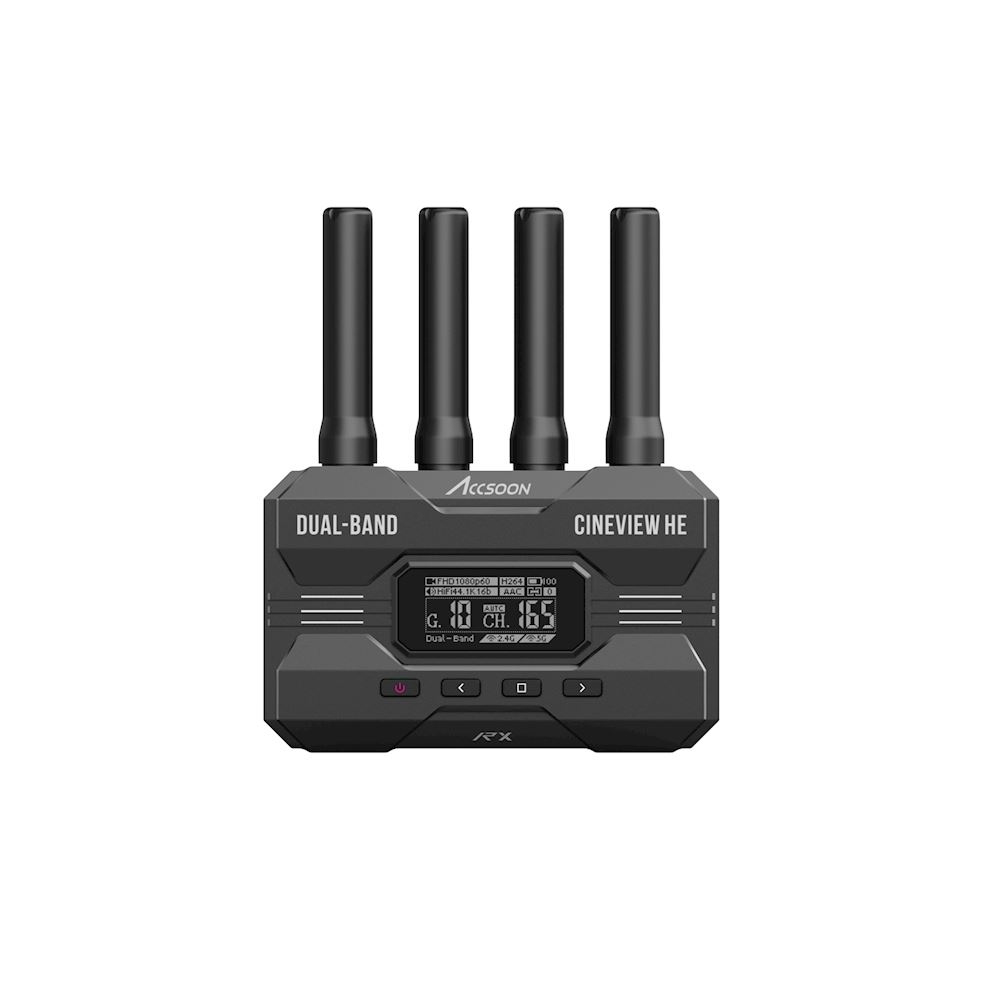

Der TX verfügt über einen vollwertigen HDMI-Eingang und einen lokalen HDMI-Loop-Out für den Monitor an der Kamera. Dieser kabelgebundene Ausgang verursacht keine zusätzliche Verzögerung bei der drahtlosen Übertragung. Der RX bietet einen HDMI-Ausgang und einen separaten USB-C-Datenausgang für UVC. Das System überträgt Full HD bis zu 60p und PCM-Ton; 4K und SDI werden nicht unterstützt.

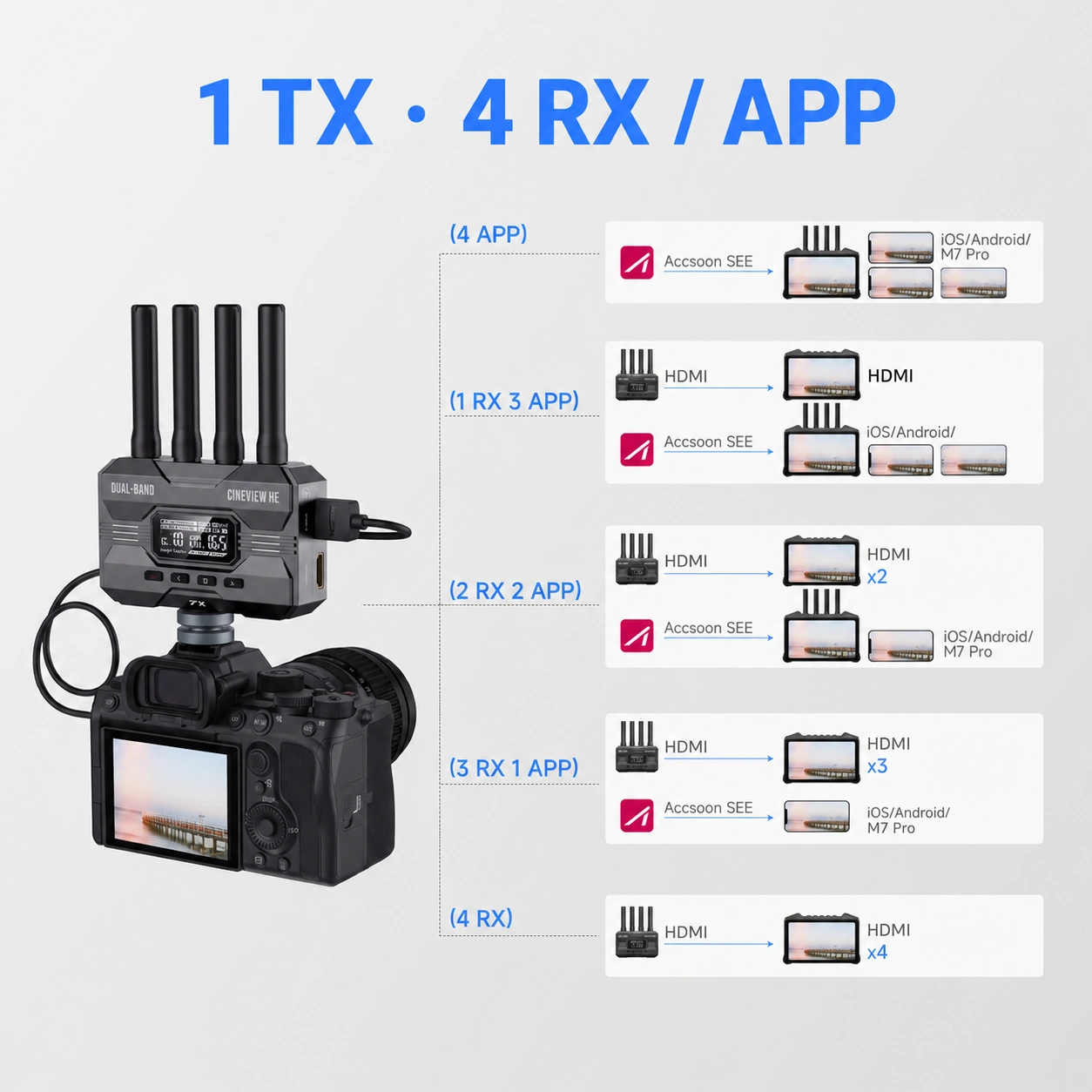

Bis zu vier Empfangsgeräte
Ein TX kann insgesamt maximal vier Empfangsgeräte bedienen. Kombinieren Sie die Hardware-RX-Geräte mit Smartphones oder Tablets in der Accsoon SEE-App für iOS und Android: zum Beispiel 1 RX + 3 mobile Geräte oder 4 RX. Der kabelgebundene Monitor am RX belegt keinen zusätzlichen WLAN-Steckplatz. Dieses Set enthält 1 TX und 1 RX; weitere Empfänger und mobile Geräte sind separat zu erwerben.

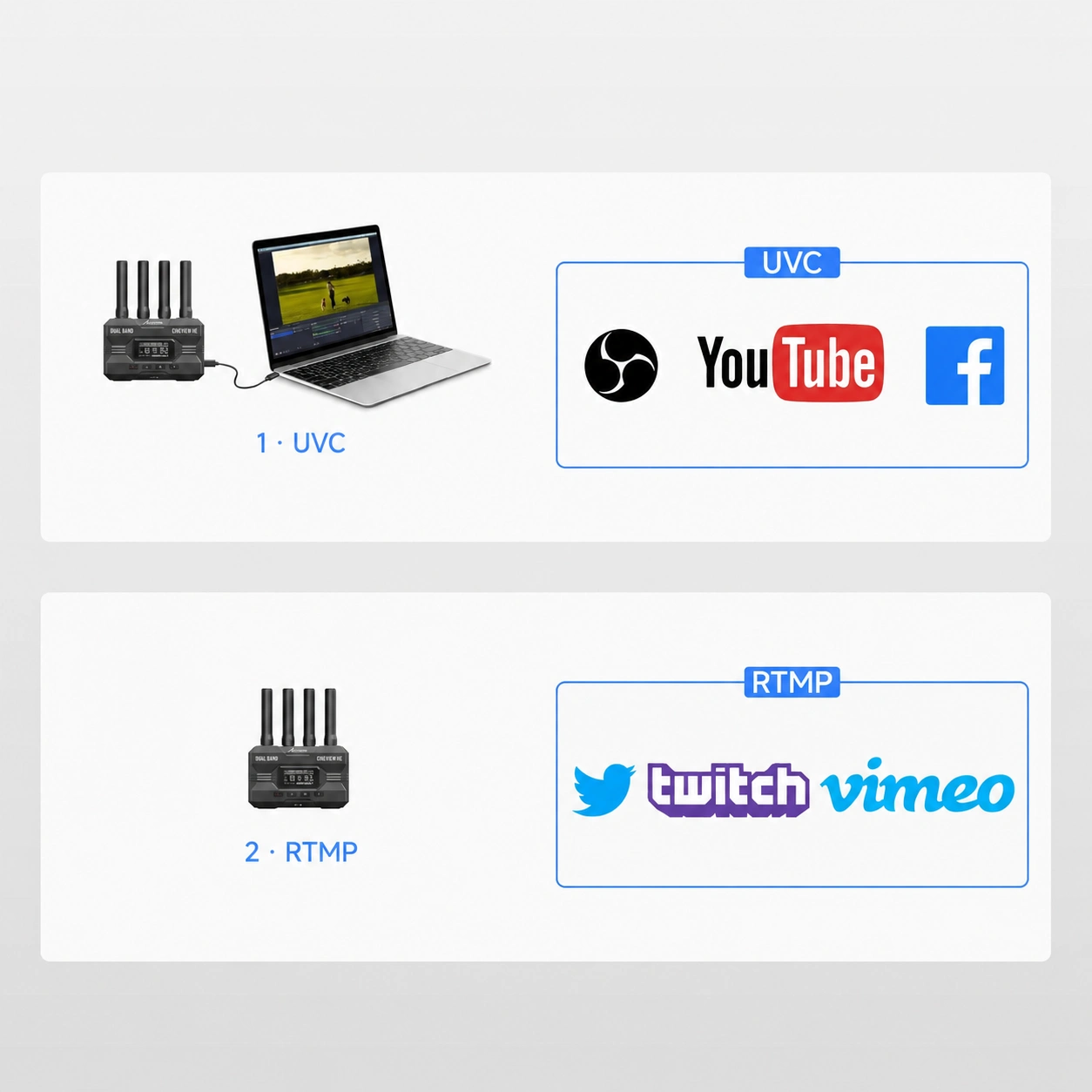

Bildübertragung auf den Computer ohne Konverter
1 · UVC: Schließen Sie den RX über ein USB-C-Datenkabel an den Computer an und nutzen Sie das Bild beispielsweise in OBS. Eine separate Capture-Karte ist nicht erforderlich. 2 · RTMP: Für Live-Übertragungen über die Accsoon SEE-App werden ein Smartphone oder Tablet sowie dessen Internetverbindung genutzt. Das HE selbst sendet RTMP nicht direkt ins Internet. Die Unterstützung des Ziel-Dienstes hängt von der App und den aktuellen Bedingungen der jeweiligen Plattform ab; Kabel und Computer sind nicht im Lieferumfang enthalten.

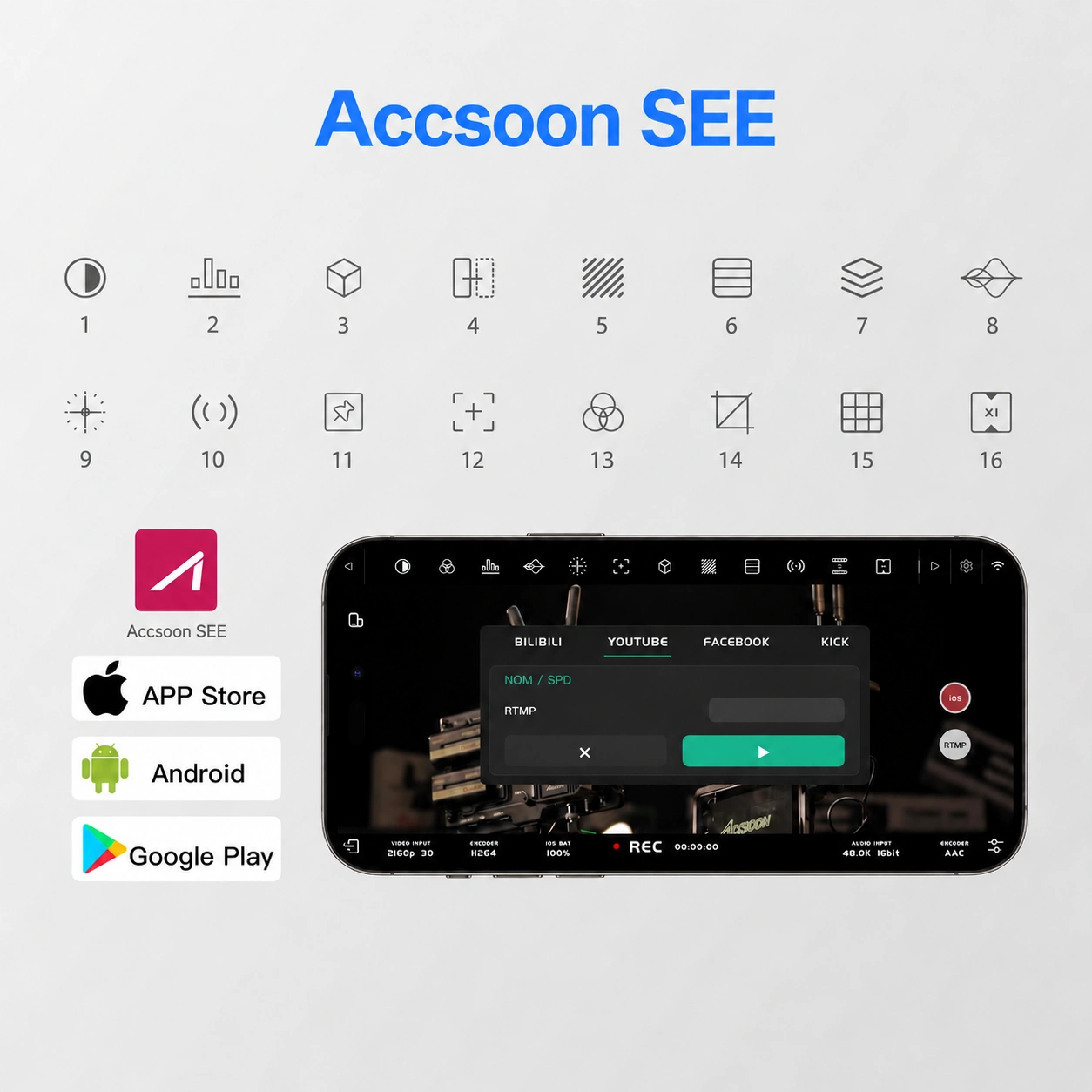

Funktionen der Accsoon SEE-App
Der mobile Empfang wird durch die Steuerung von Belichtung, Farben, Bildkomposition und Schärfe sowie durch Aufnahme- und Live-Streaming-Funktionen in der Accsoon SEE-App ergänzt. Die nummerierte Legende entspricht den Symbolen des Herstellers. Der Screenshot der Benutzeroberfläche veranschaulicht die App; die Übertragung des CineView HE erfolgt weiterhin in Full HD.
Schwarz-Weiß-Vorschau
Histogramm
LUT
Spiegelung
Zebra
Falschfarben
Bildüberlagerung
Wellenform
Vektorskop
Ton
Markierungen
Schärfe
RGB
Screenshots
Raster
Bildkorrektur

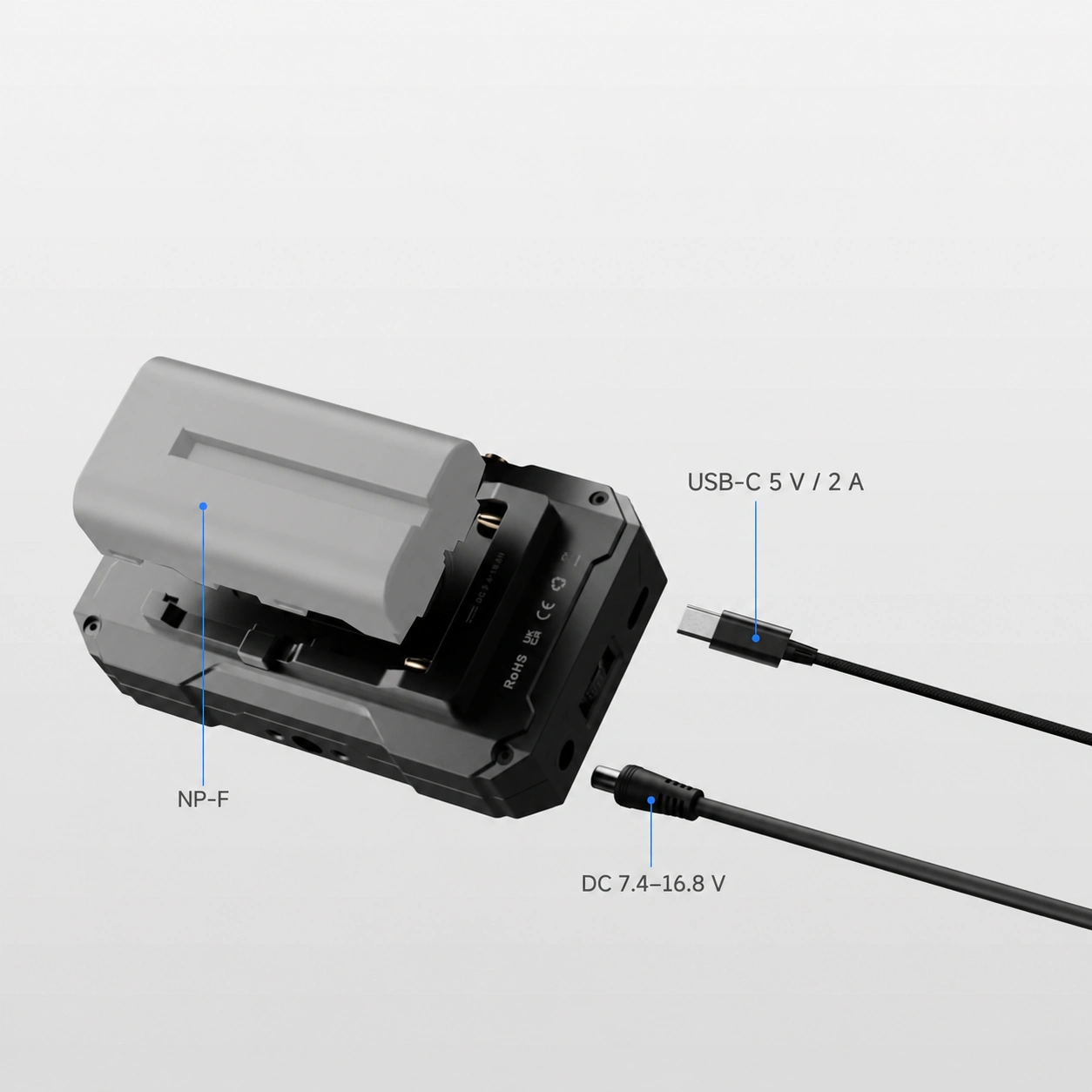

Stromversorgung je nach Ihrem Rig

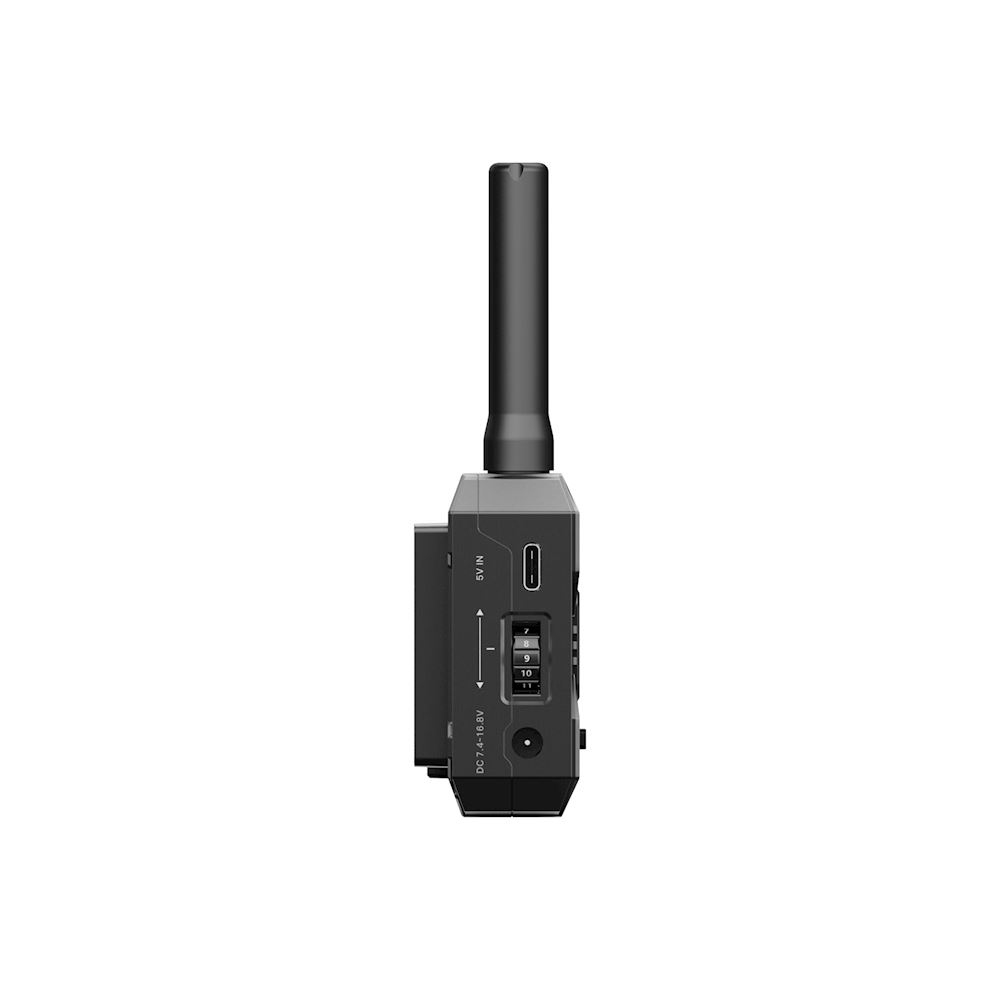

Jede Einheit kann mit einem NP-F550/750/970-Akku, über DC 7,4–16,8 V oder über USB-C 5 V aus einer Stromquelle mit mindestens 2 A versorgt werden. Der DC-Anschluss hat die Maße 5,5 × 2,1 mm mit positiver Mitte. Der RX verfügt über einen UVC-Datenausgang, der vom USB-C-Stromanschluss getrennt ist. Akkus, Netzteile und Stromkabel sind separat zu erwerben; USB-C dient hier nicht als NP-F-Ladegerät.

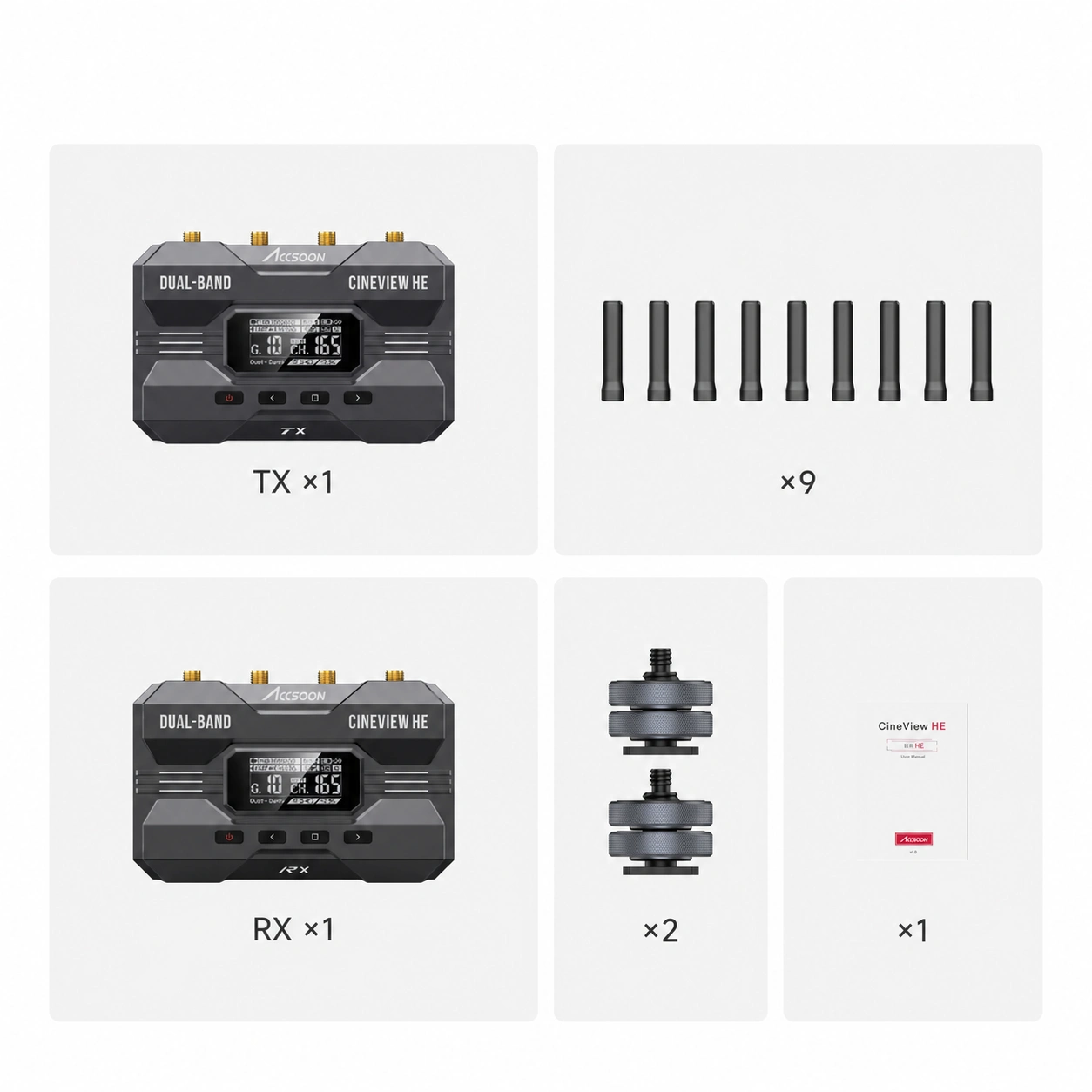

Set für eine Kamera und einen Monitor

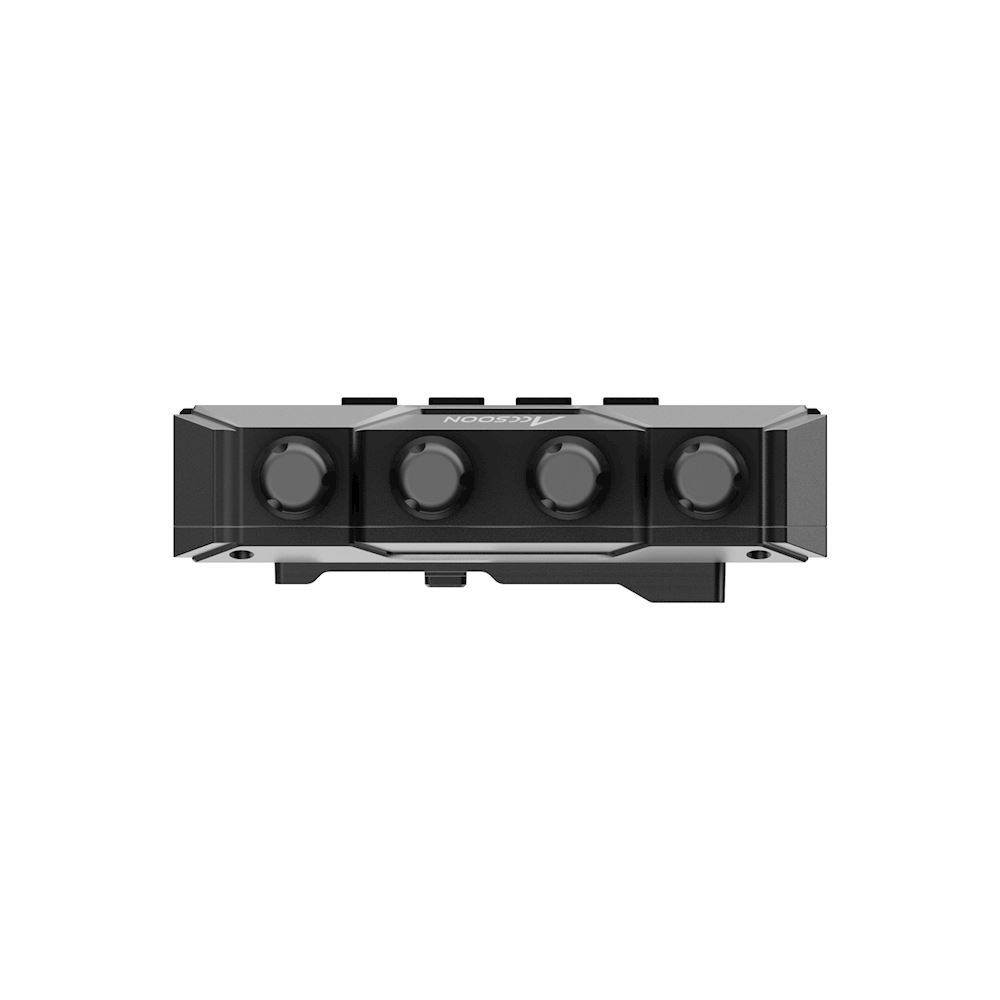

Die Standardpackung 1TX + 1RX enthält einen Sender, einen Empfänger, neun Antennen, zwei Blitzschuhadapter (Cold Shoe) und eine Bedienungsanleitung. Acht Antennen werden an beiden Geräten angebracht, die neunte dient als Ersatz. Wählen Sie je nach Konfiguration Ihre eigenen HDMI-Kabel, Netzteile und gegebenenfalls ein USB-C-Datenkabel aus. Diese Übersicht beschreibt weder die Verpackung eines einzelnen TX- oder RX-Geräts noch die 1T4R-Konfiguration.

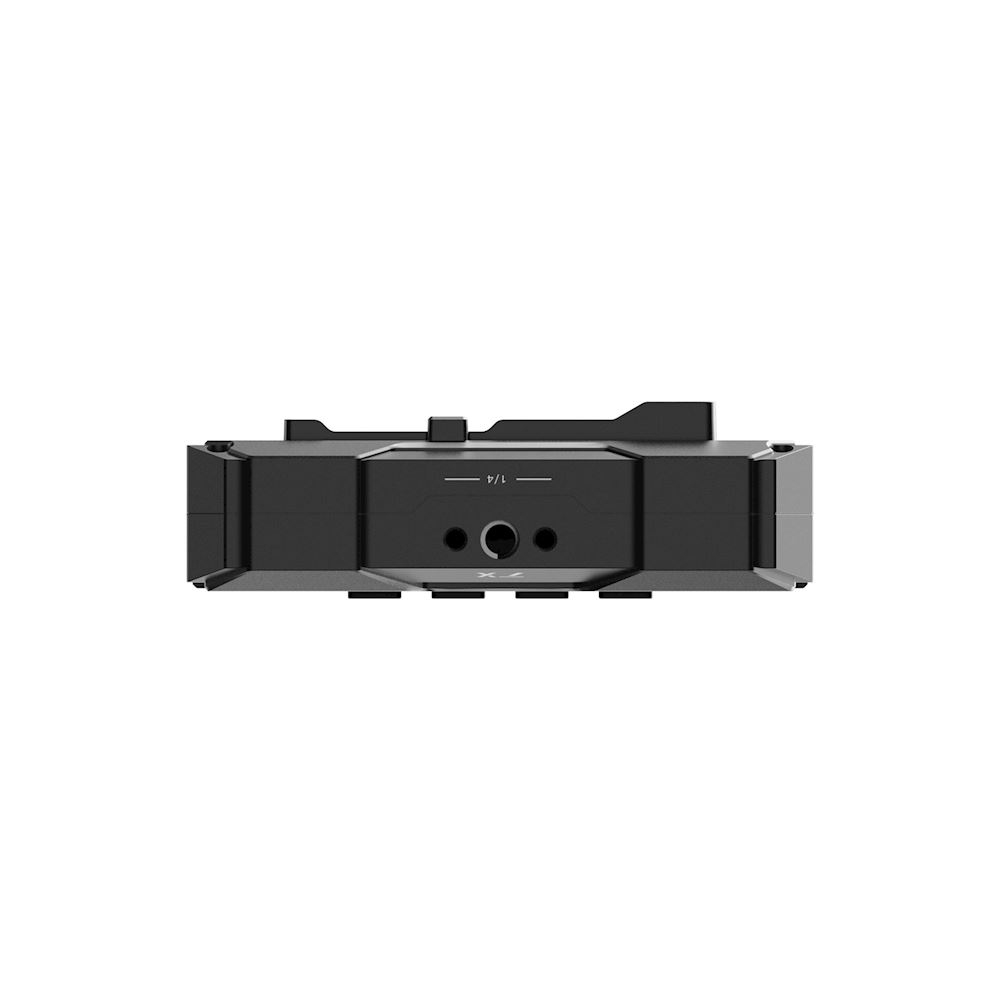

Beim Einschalten wählt der TX automatisch einen Übertragungskanal aus. Die Geräte werden über einen Drehschalter in den Gruppen 0–F gekoppelt; die Modi HQ, NOM und SPD ermöglichen die Wahl zwischen Bildqualität und Geschwindigkeit. Das lüfterlose Aluminiumgehäuse sorgt dafür, dass am Set kein Lüftergeräusch entsteht. Jedes Gerät verfügt über ein 1,3-Zoll-OLED-Display, ein vom Hersteller angegebenes Gewicht von 200 g und ein 1/4″-20-Gewinde. Überprüfen Sie vor dem Anschluss weiterer Modelle die genaue Kompatibilität und die Firmware; HE/SE bedeutet nicht, dass eine universelle Kompatibilität mit allen Accsoon-Geräten gegeben ist.
VERPACKUNGSINHALT
Accsoon CineView HE TX-Sender ×1
Empfänger Accsoon CineView HE RX ×1
Antenne ×9
Blitzschuhadapter (Cold Shoe) ×2
Bedienungsanleitung ×1
SPEZIFIKATIONEN
Frequenzbänder: 2,4 GHz + 5 GHz
Maximale Auflösung: 1920 × 1080, 60p
Reichweite: Bis zu 350 m; direkte Sichtverbindung, ohne Hindernisse und Störungen
Latenz: <60 ms; ohne Berücksichtigung der Kameralatenz
Empfangsgeräte: Maximal 4 insgesamt pro TX
Ton: PCM, 44,1/48 kHz, 16/24 Bit
Geräte-Display: 1,3″-OLED
Akku: NP-F550 / NP-F750 / NP-F970
Gleichstromversorgung: 7,4–16,8 V
Gleichstromanschluss: 5,5 × 2,1 mm, Buchse, Plus in der Mitte
USB-C-Stromversorgung: 5 V; Stromquelle mindestens 2 A
Abmessungen einer Einheit: 105 × 66 × 32 mm, ohne Antennen
Das Accsoon CineView HE ist ein fortschrittliches drahtloses System mit HDMI-Schnittstelle und UVC-Unterstützung, das mit handelsüblichen NP-F-Akkus betrieben wird. Um sein Potenzial voll auszuschöpfen, empfehlen wir Zubehör für eine stabile Befestigung, eine zuverlässige Stromversorgung und professionelles Monitoring auf mobilen Geräten wie iPad und iPhone.
Stromversorgung und Aufladen – Zubehör zur Stromversorgung über den NP-F-Standard, den das CineView HE nutzt.
Monitoring und Halterungen für iPad/Smartphone – Da CineView HE das Bild auf mobile Geräte überträgt, sind diese Halterungen und Halterungen die ideale Ergänzung.
