Accsoon Cineview HE 1T4R combo

Bildausgabe außerhalb der Kamera

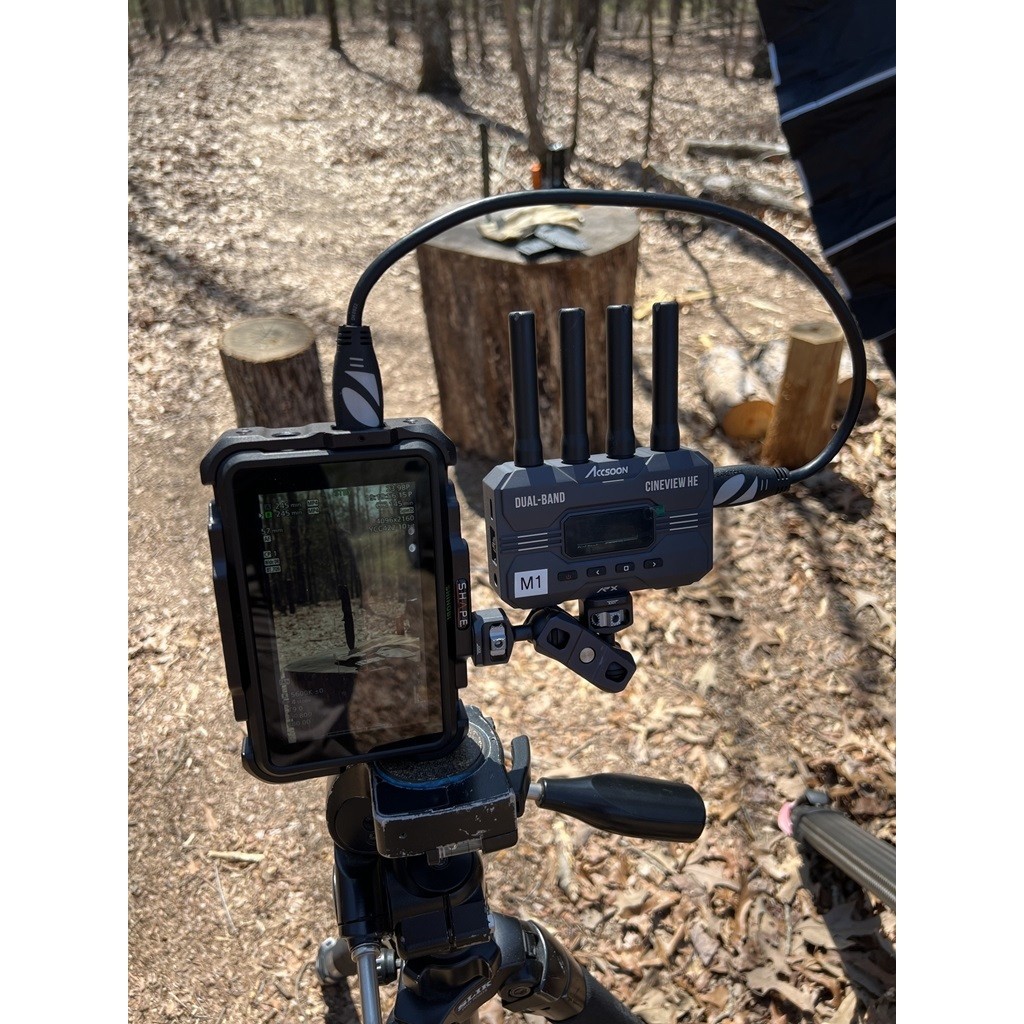

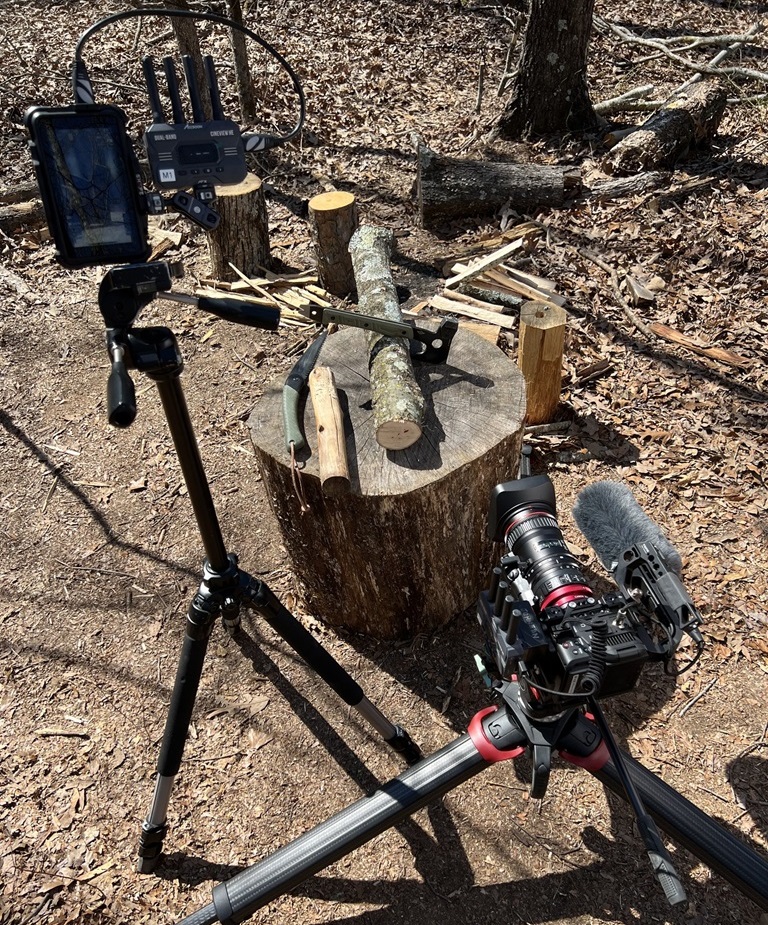

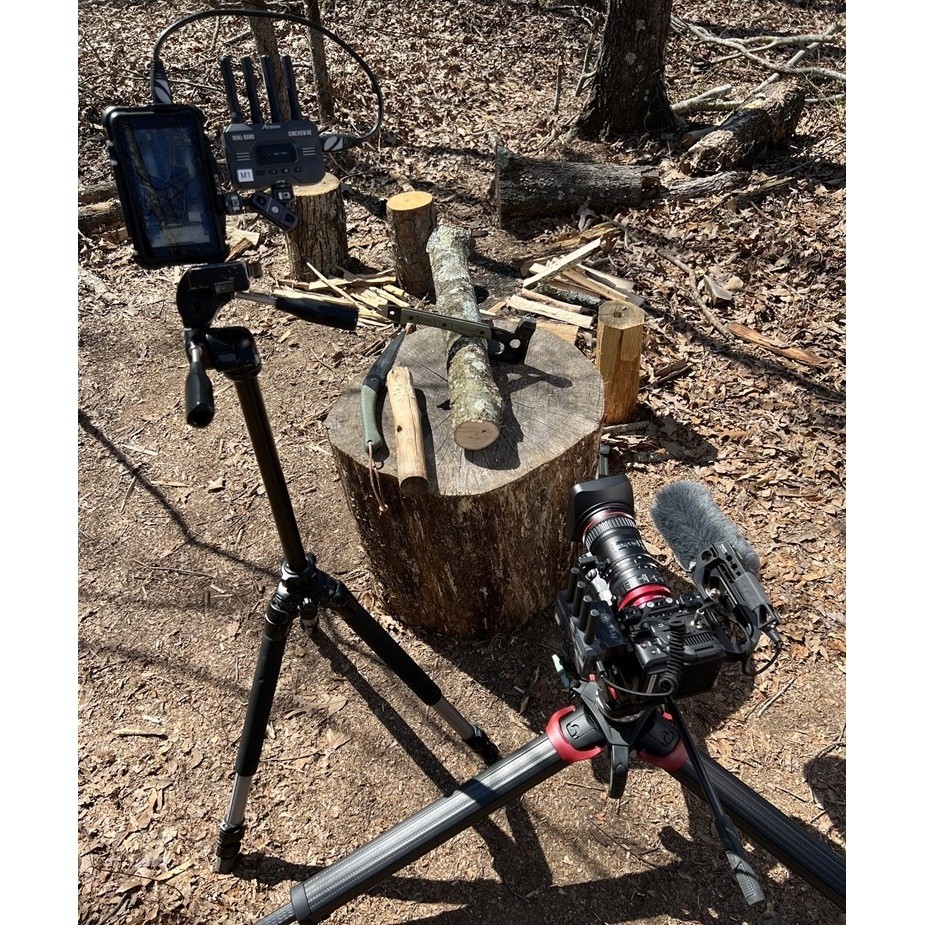

Ein TX wird an die Kamera angeschlossen, und die vier RX werden an separate Monitore angeschlossen. Regisseur, Kunde und Crewmitglieder verfolgen dieselbe Aufnahme an ihren eigenen Arbeitsplätzen, ohne dass ein langes Bildkabel zur Kamera erforderlich ist. Das Herstellerfoto mit der genauen HE-Angabe veranschaulicht eine Verbindung zwischen Kamera und Monitor; dieses Paket verteilt dieselbe Quelle auf vier Empfänger, nicht auf den Empfang von vier verschiedenen Kameras.

Zwei Frequenzbänder für ein Bild

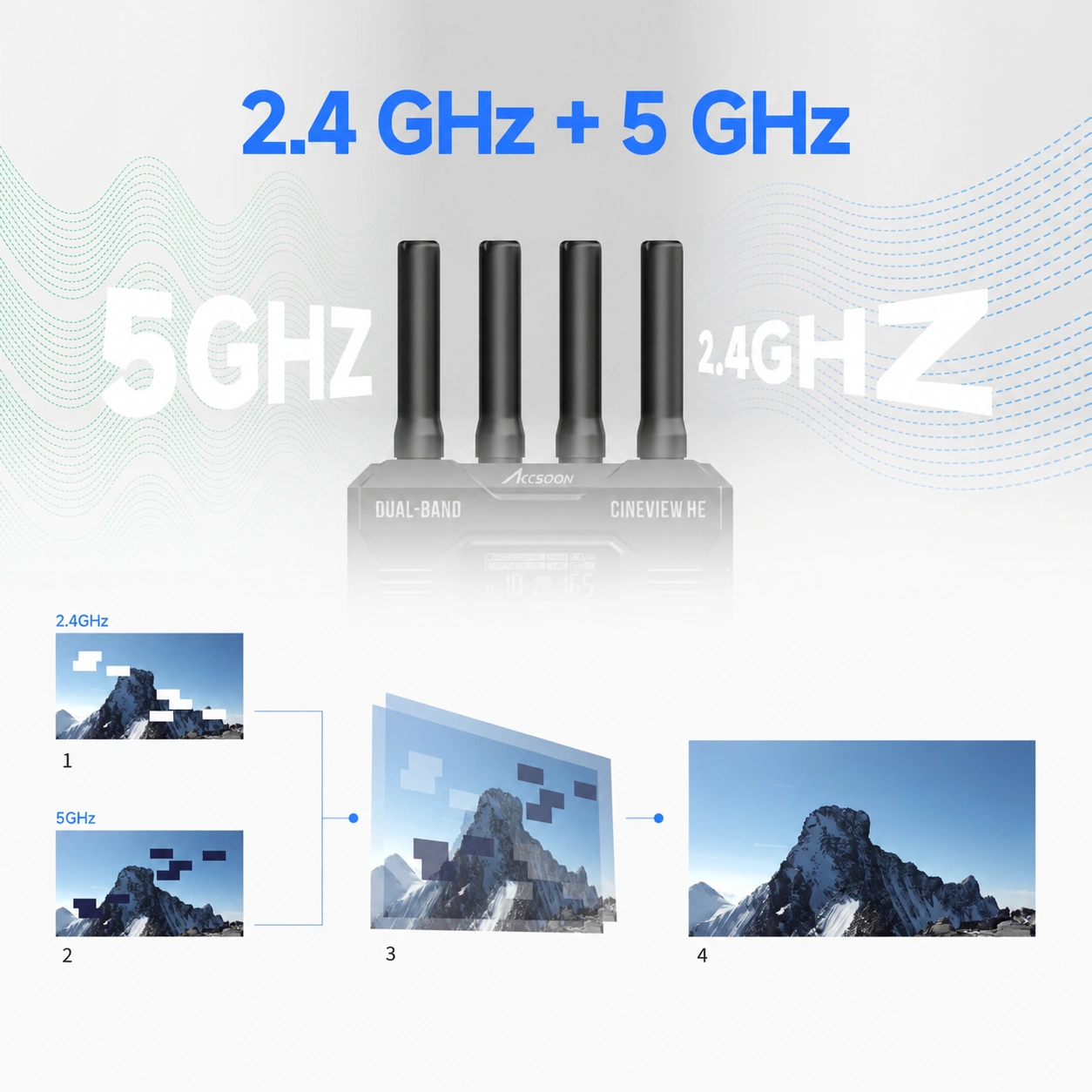

CineView HE überträgt das Bild gleichzeitig in den Frequenzbändern 2,4 und 5 GHz. Der Empfänger vergleicht beide Datenströme und setzt daraus das endgültige Bild zusammen, was dazu beiträgt, den Einfluss von Störungen zu verringern. Schema: 1 und 2 zeigen Ausfälle einzelner Frequenzbänder, 3 deren Zusammenführung im RX und 4 das wiederhergestellte Bild. Die Übertragung hängt weiterhin von den örtlichen Funkbedingungen ab.

Reichweite bis zu 350 Meter

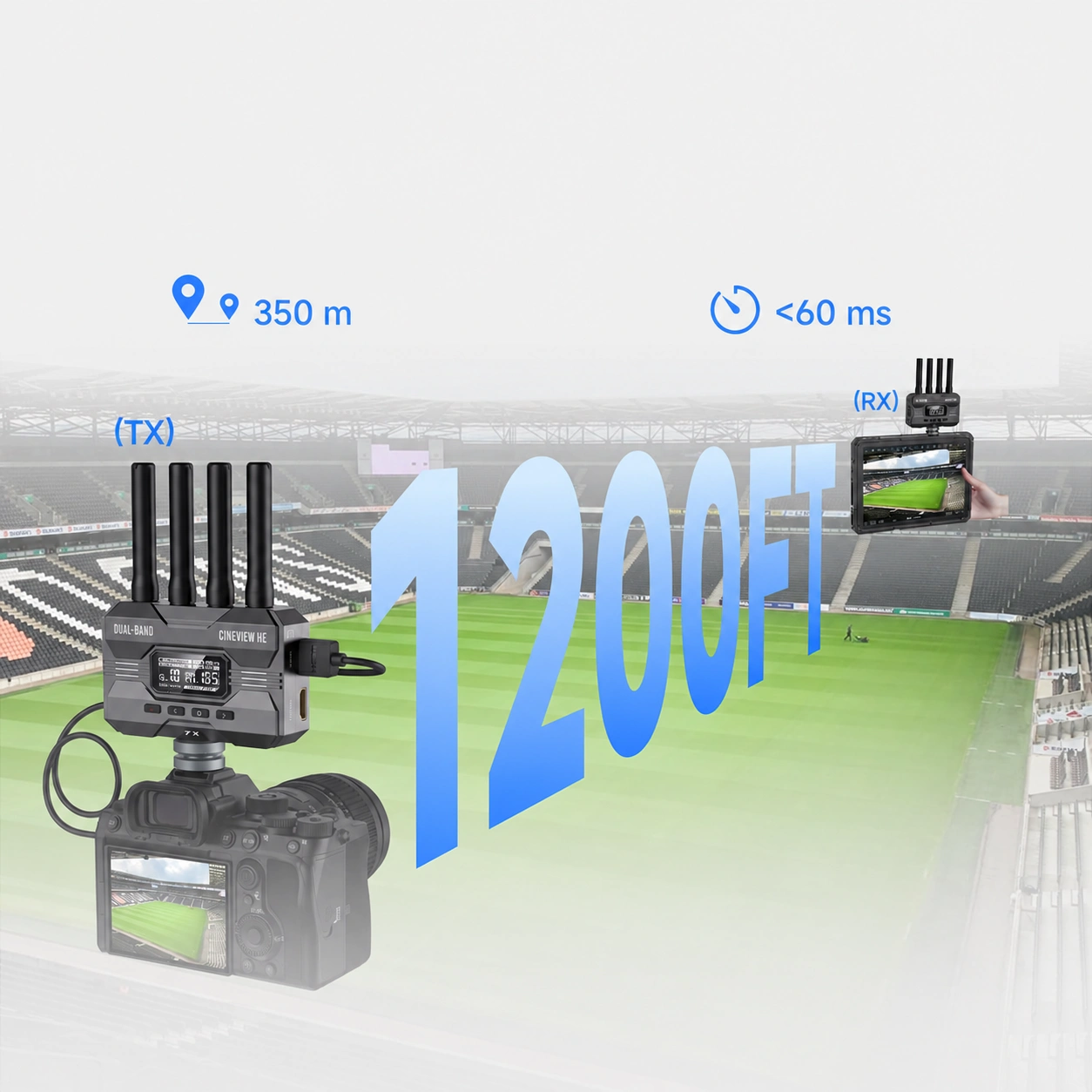

Der Hersteller gibt eine Reichweite von bis zu 350 m bei direkter Sichtverbindung, ohne Hindernisse und ohne Störungen an. Die Latenz der drahtlosen Übertragung beträgt weniger als 60 ms und beinhaltet nicht die Verzögerung der Kamera. Diese Kombination eignet sich zur Bildkontrolle am Drehort; die Empfangsreichweite auf dem Smartphone kann von der eines Hardware-Empfängers abweichen.

HDMI an der Kamera, HDMI und UVC am Empfänger

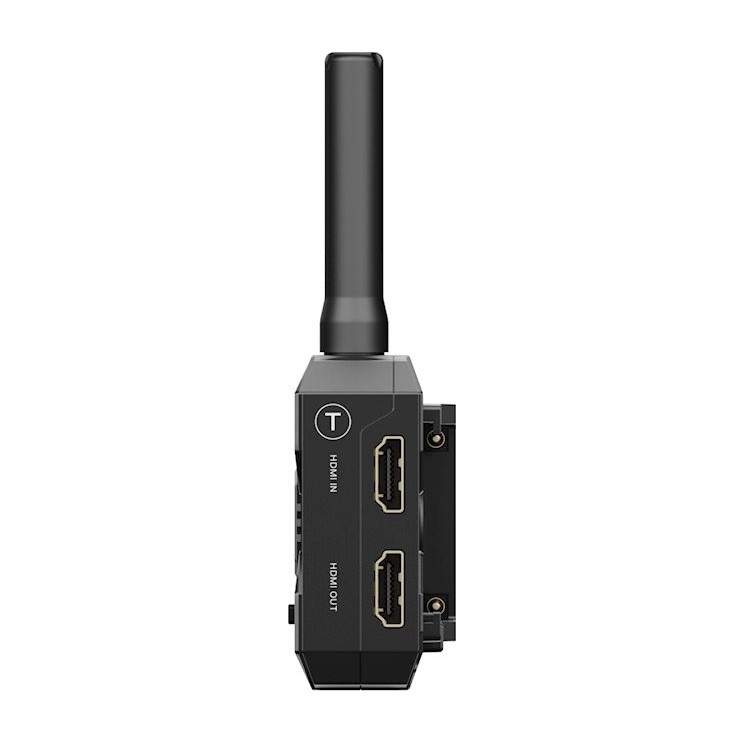

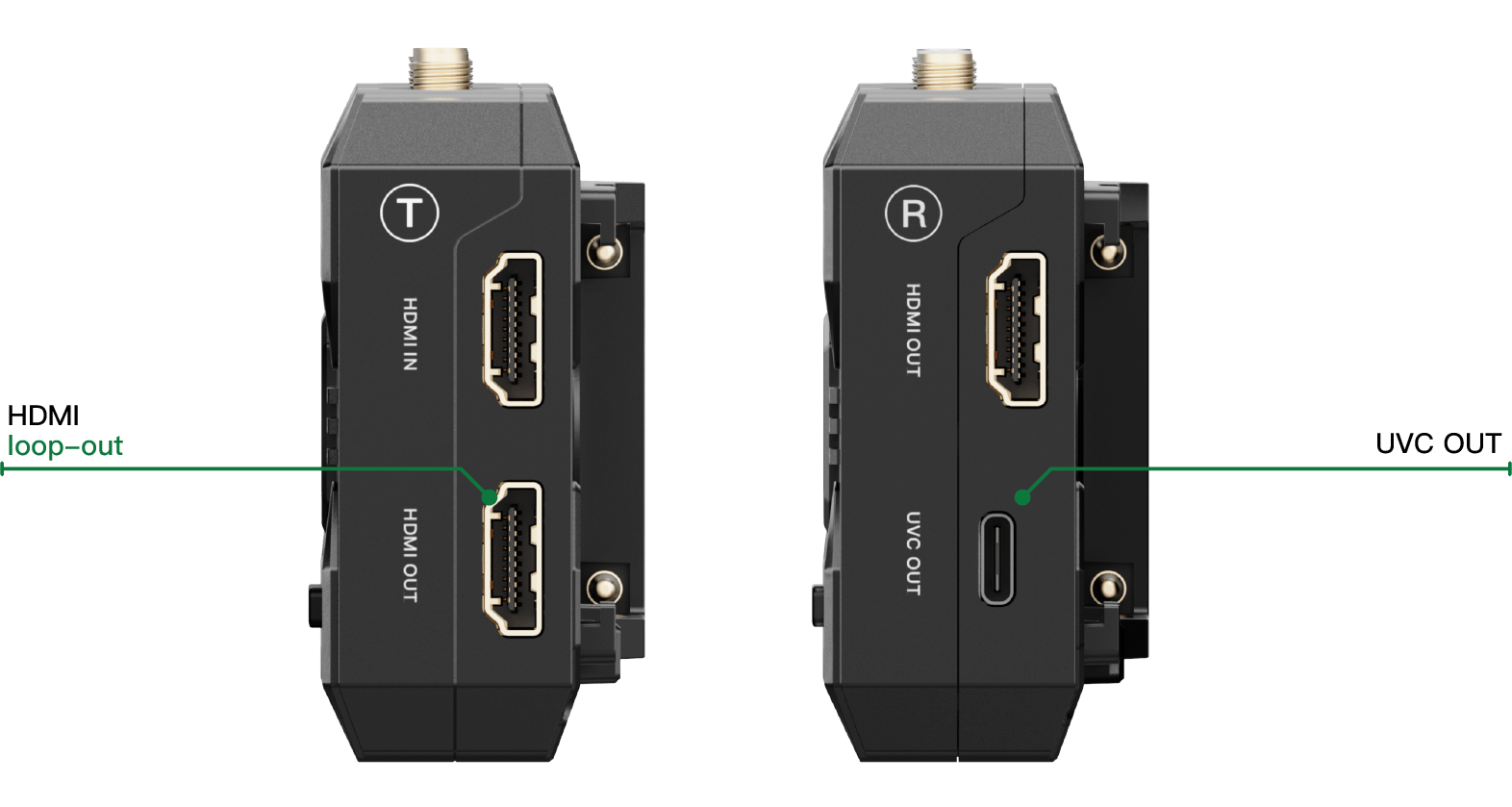

Der mitgelieferte Sender (TX) verfügt über einen vollwertigen HDMI-Eingang und einen lokalen Loop-Out für den Monitor an der Kamera ohne Verzögerung durch die drahtlose Übertragung. Jeder der vier Empfänger (RX) verfügt über einen HDMI-Ausgang und einen separaten USB-C-UVC-Datenausgang für den Computer. Alle Empfänger beziehen ihre Signale gemeinsam vom Sender (TX). Der Sender (TX) überträgt Full HD bis zu 60p und PCM-Ton; er empfängt weder 4K noch SDI.

Bis zu vier Empfangsgeräte

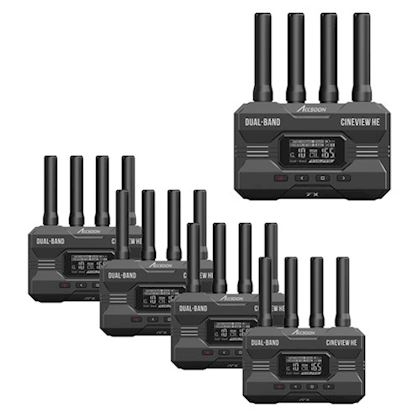

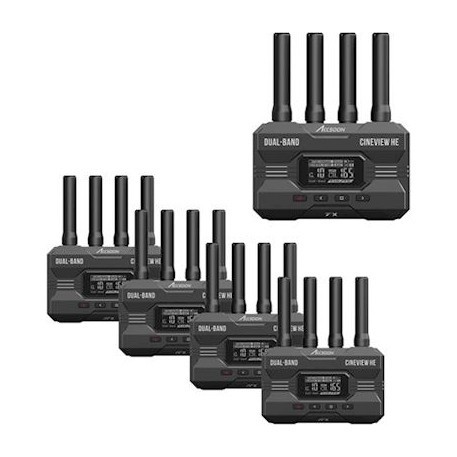

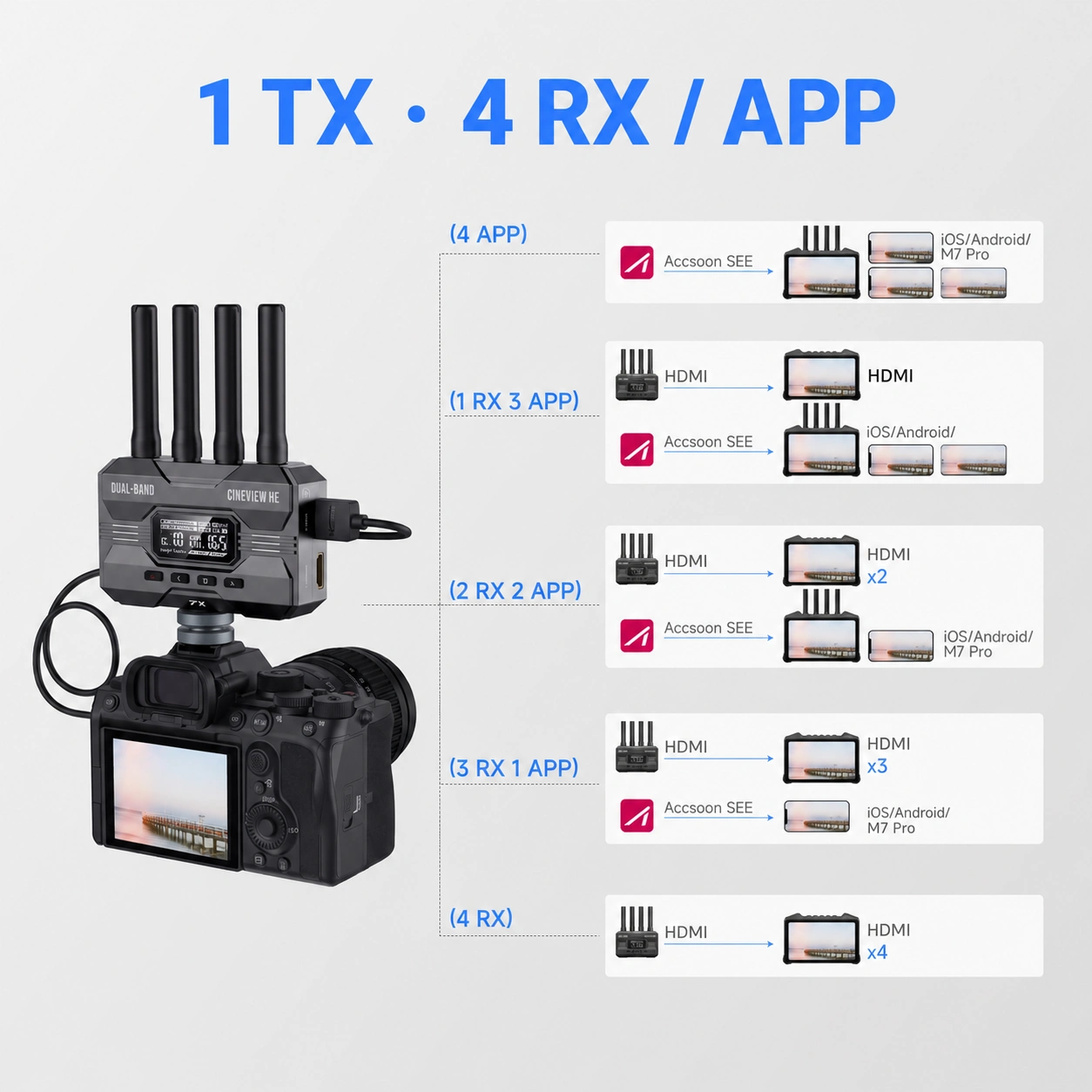

Das Paket enthält 1 TX und 4 RX, sodass die maximale Anzahl von vier drahtlosen Empfänger-Steckplätzen belegt ist. Die Schemata für Empfänger-Kombinationen zeigen alternative Konfigurationen: Für ein Smartphone oder Tablet mit Accsoon SEE trennen Sie einen Hardware-RX und ersetzen Sie dessen Steckplatz. Vier RX und weitere drahtlose Mobilgeräte gleichzeitig werden nicht unterstützt. Kabelgebundene Monitore oder UVC-Computer hinter den Empfängern belegen keine weiteren Steckplätze.

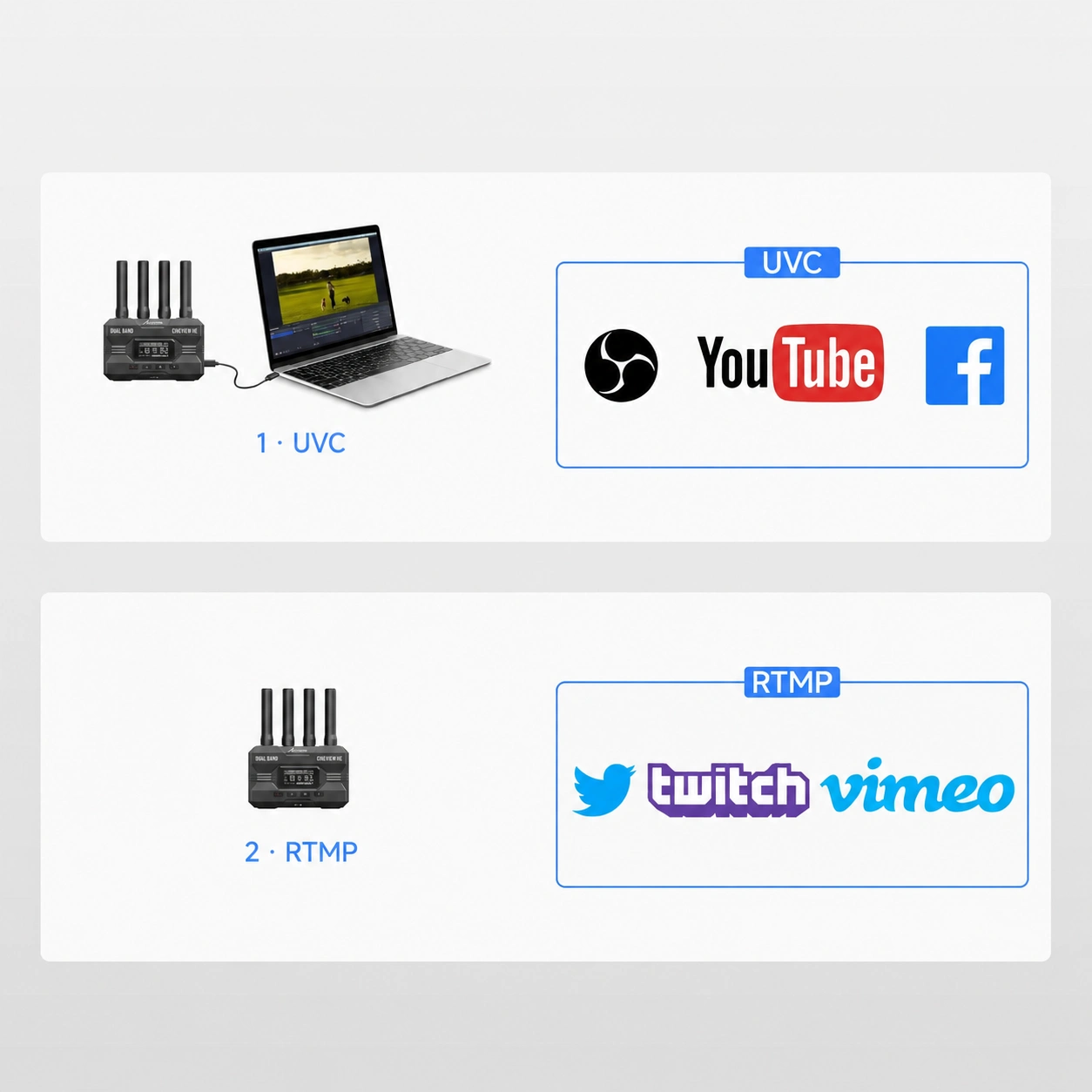

Bildübertragung auf den Computer ohne Konverter

1 · UVC: Schließen Sie den mitgelieferten Empfänger über ein USB-C-Datenkabel an den Computer an und nutzen Sie das Bild beispielsweise in OBS ohne zusätzliche Aufnahmekarte. 2 · RTMP: Accsoon SEE auf dem Smartphone oder Tablet nutzt die Internetverbindung des Mobilgeräts. In einer 1T4R-Konfiguration erfordert der mobile Empfang den Austausch einer der vier RX-Verbindungen. HE sendet nicht eigenständig ins Internet; Kabel, Computer und Mobilgeräte sind nicht im Lieferumfang enthalten.

Funktionen der Accsoon SEE-App

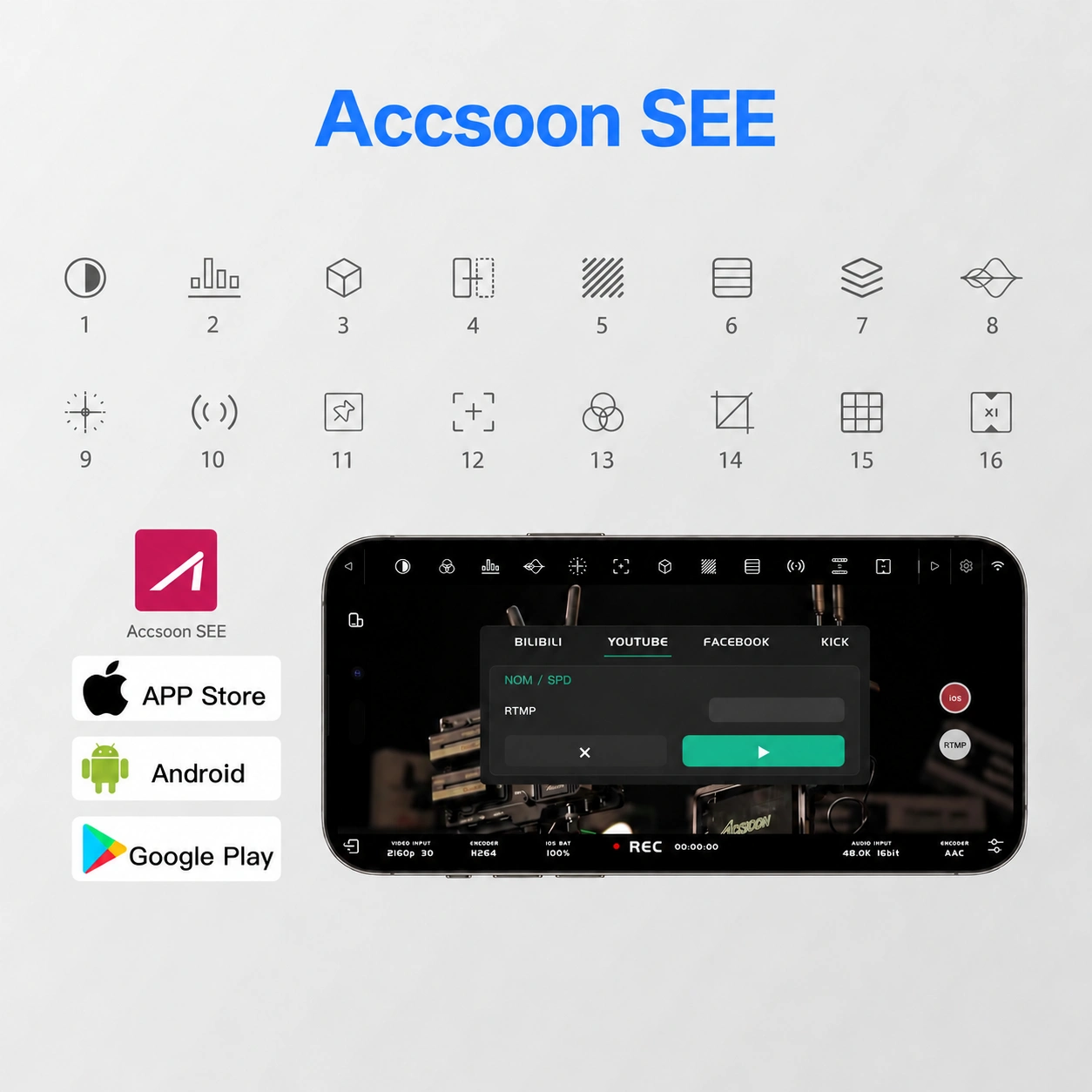

Der mobile Empfang wird durch die Steuerung von Belichtung, Farben, Bildkomposition und Schärfe sowie durch Aufnahme- und Live-Übertragungsfunktionen in der Accsoon SEE-App ergänzt. Die nummerierte Legende entspricht den Symbolen des Herstellers. Der Screenshot der Benutzeroberfläche veranschaulicht die App; die Übertragung von CineView HE erfolgt weiterhin in Full HD.

1. Schwarz-Weiß-Vorschau
2. Histogramm
3. LUT
4. Spiegelung
5. Zebra
6. Falschfarben
7. Bildüberlagerung
8. Wellenform
9. Vektorskop
10. Ton
11. Markierungen
12. Schärfe
13. RGB
14. Screenshots
15. Raster
16. Bildkorrektur

Stromversorgung je nach Ihrem Rig

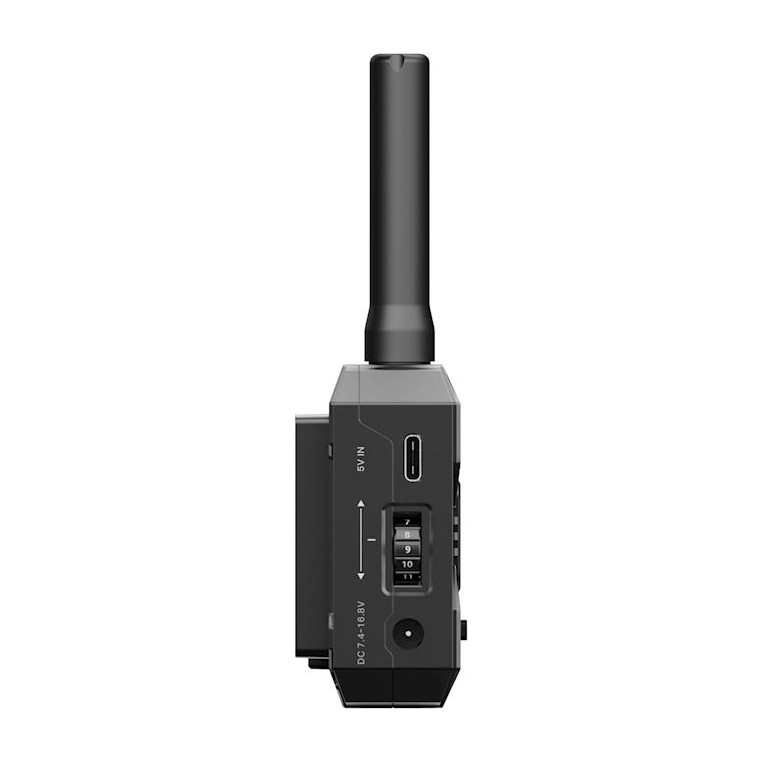

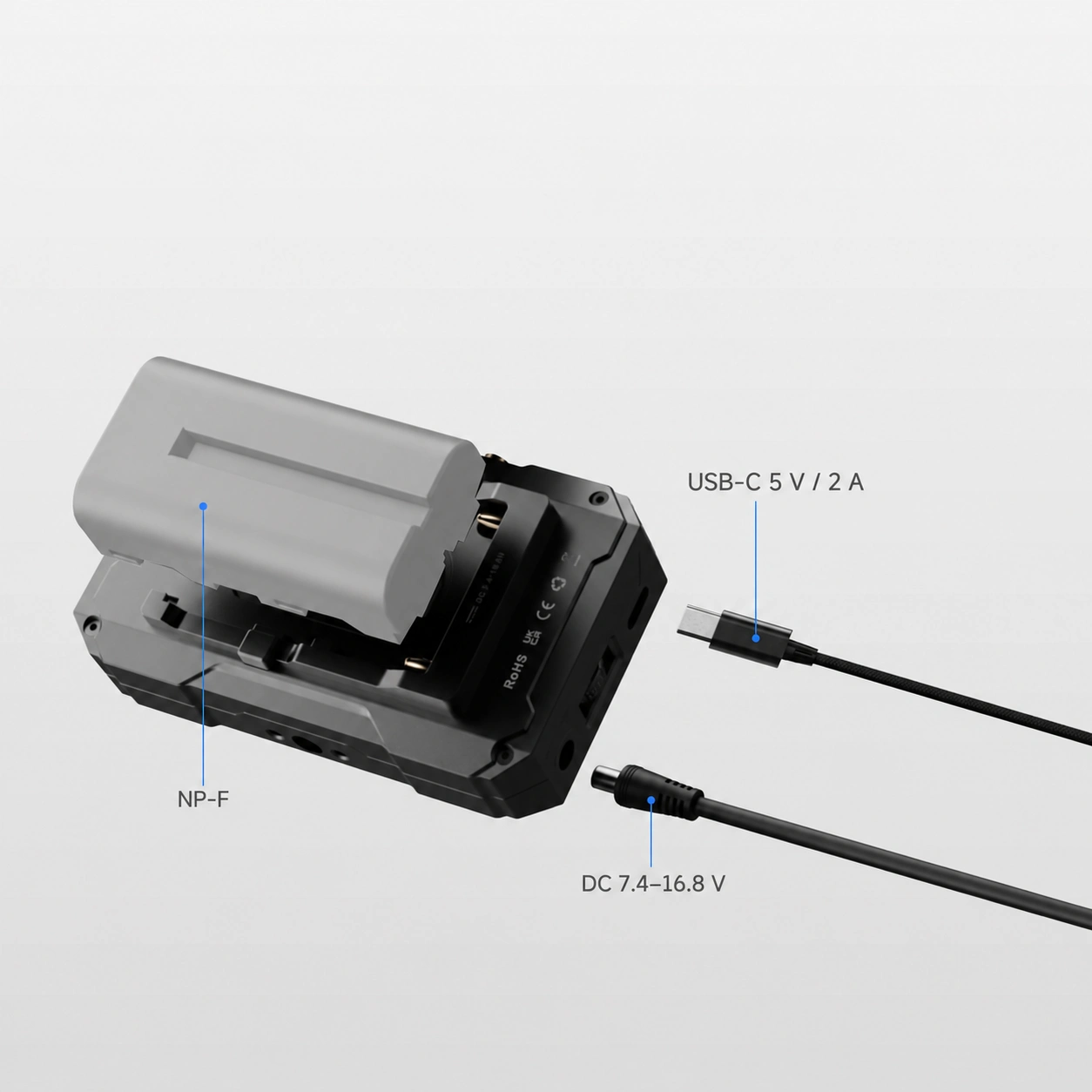

Jede der fünf Einheiten wird separat mit einem NP-F550/750/970-Akku, über DC 7,4–16,8 V oder USB-C 5 V aus einer Stromquelle mit mindestens 2 A versorgt. Der DC-Anschluss hat die Maße 5,5 × 2,1 mm mit positiver Mitte. Jeder RX verfügt über separate USB-C-Anschlüsse für den UVC-Datenausgang und die Stromversorgung. Stellen Sie sicher, dass genügend Akkus oder Netzteile für alle Stationen vorhanden sind; Netzteile und Kabel sind separat zu erwerben. Über USB-C wird der NP-F-Akku nicht aufgeladen.
