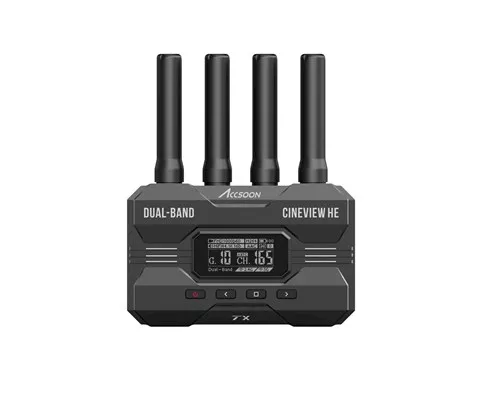

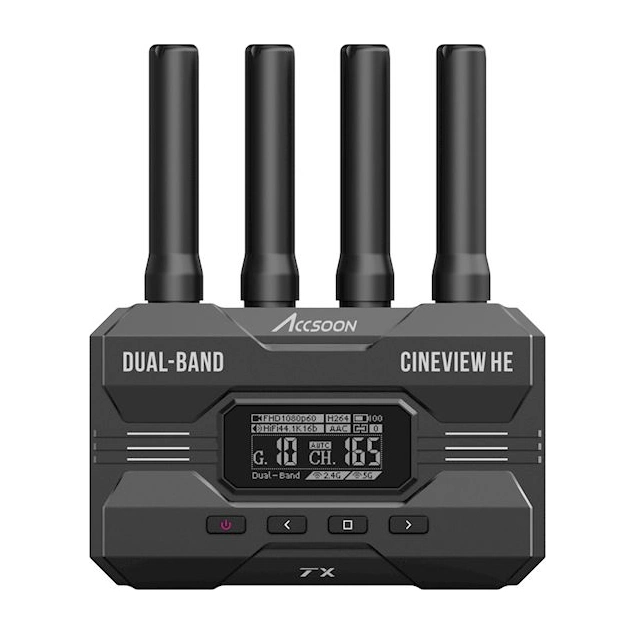

Accsoon Cineview HE TX -WIT04-HE-TX

Bildkontrolle außerhalb der Kamera

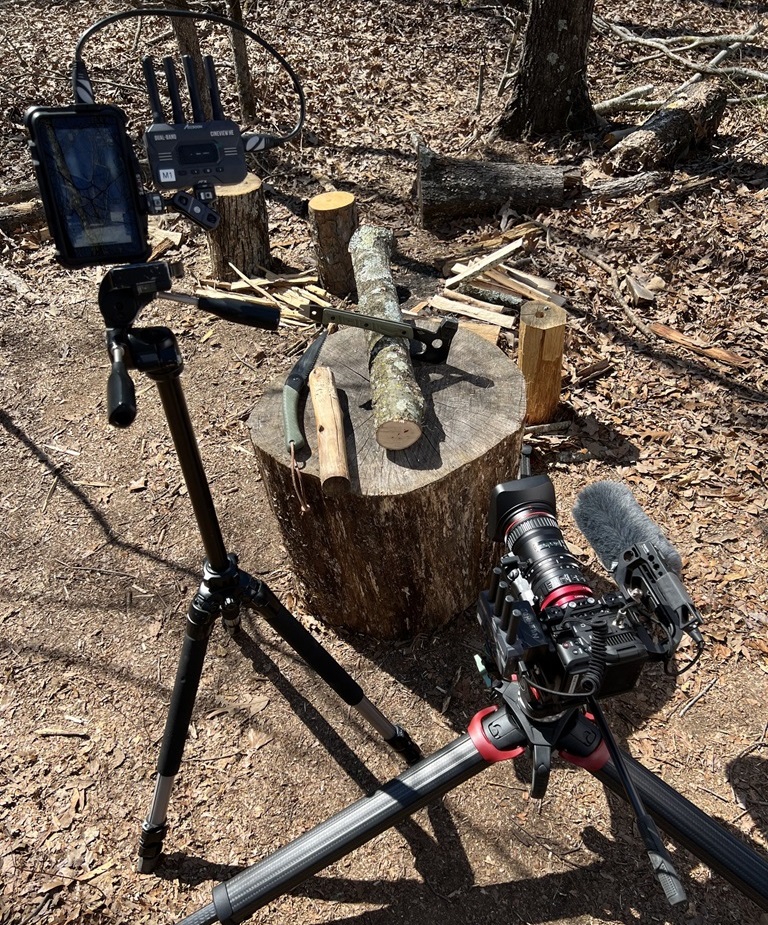

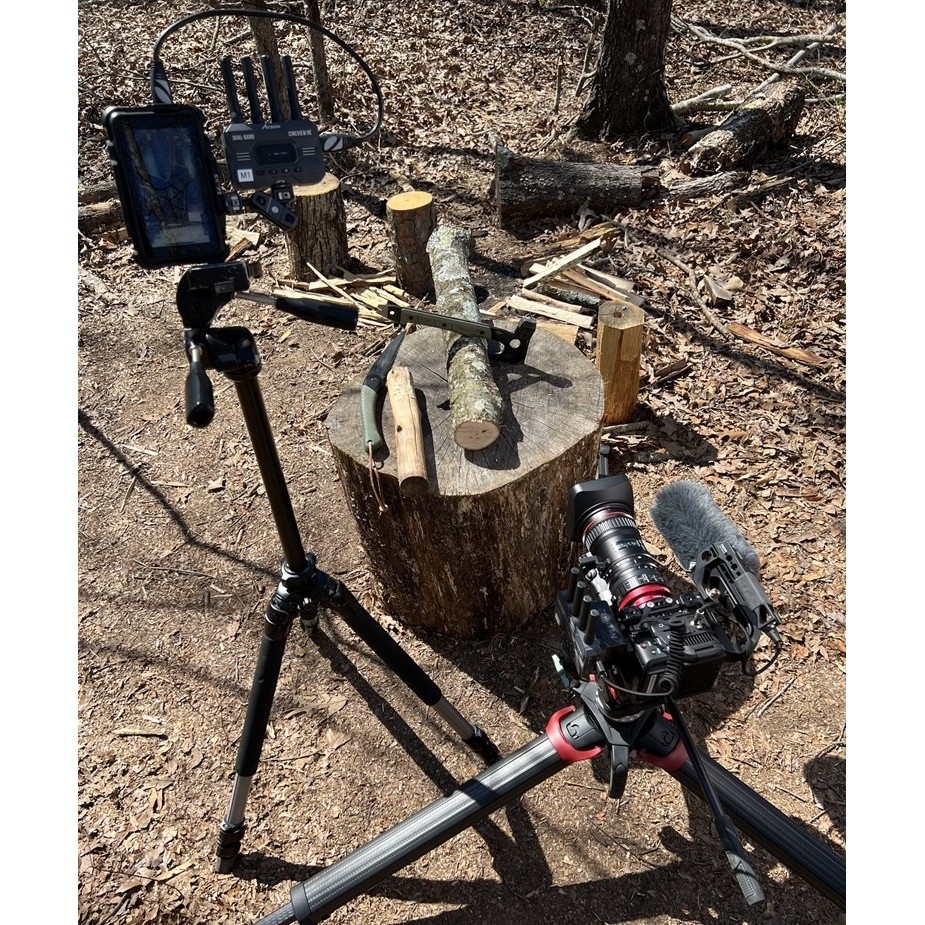

Befestigen Sie den TX am Kamerarig und schließen Sie ihn an den HDMI-Ausgang der Kamera an. Ein separat erworbener kompatibler RX versorgt einen entfernten HDMI-Monitor mit dem Bild; Smartphone oder Tablet empfangen das Bild direkt in Accsoon SEE. Das Herstellerfoto mit dem genauen Modell HE zeigt das gesamte Kamera- und Überwachungssystem, nicht den Lieferumfang des Senders selbst.

Zwei Frequenzbänder für ein Bild

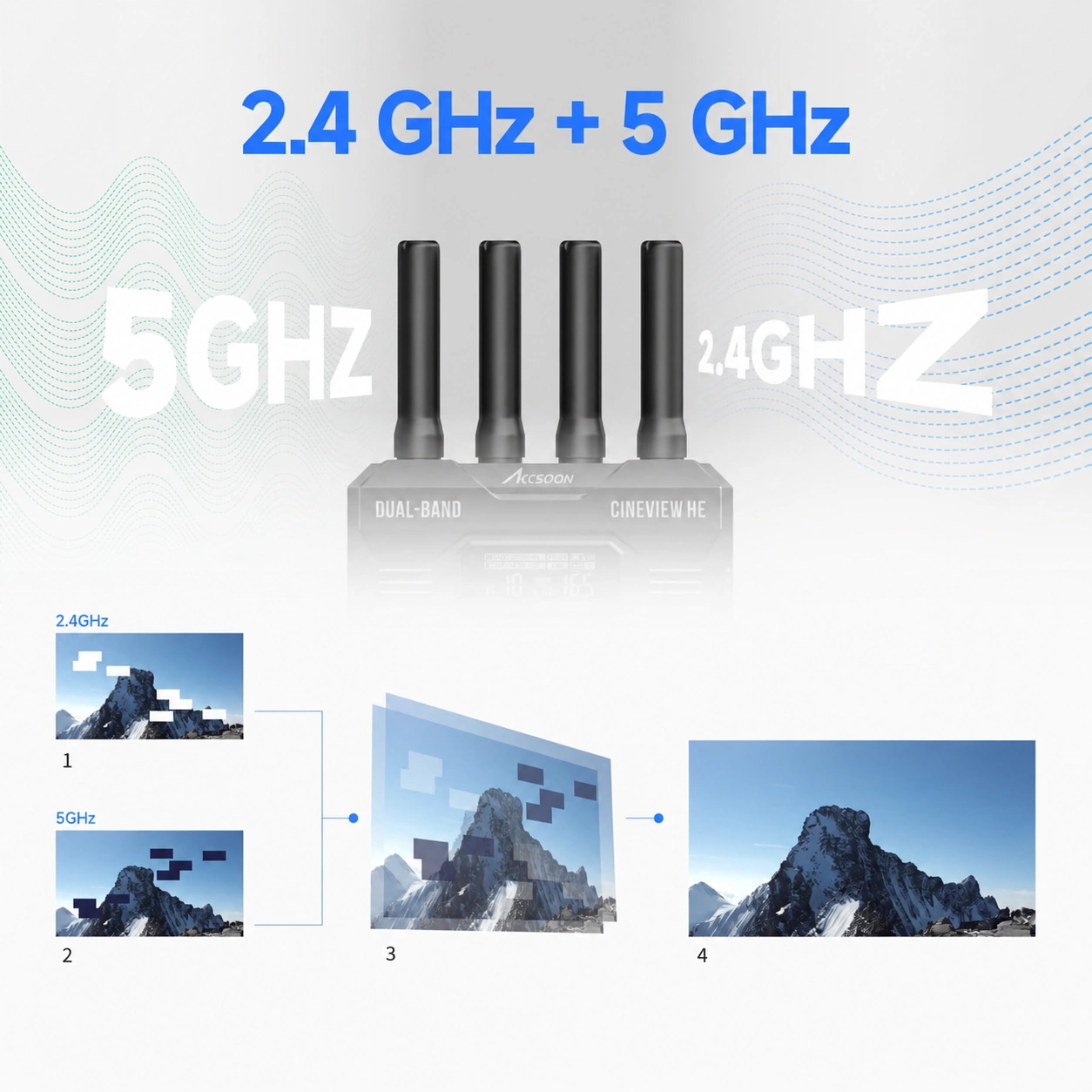

CineView HE überträgt das Bild gleichzeitig in den Frequenzbändern 2,4 und 5 GHz. Der Empfänger vergleicht beide Datenströme und setzt daraus das endgültige Bild zusammen, was dazu beiträgt, den Einfluss von Störungen zu verringern. Schema: 1 und 2 zeigen Ausfälle einzelner Frequenzbänder, 3 deren Zusammenführung im RX und 4 das wiederhergestellte Bild. Die Übertragung hängt weiterhin von den örtlichen Funkbedingungen ab.

Reichweite bis zu 350 Meter

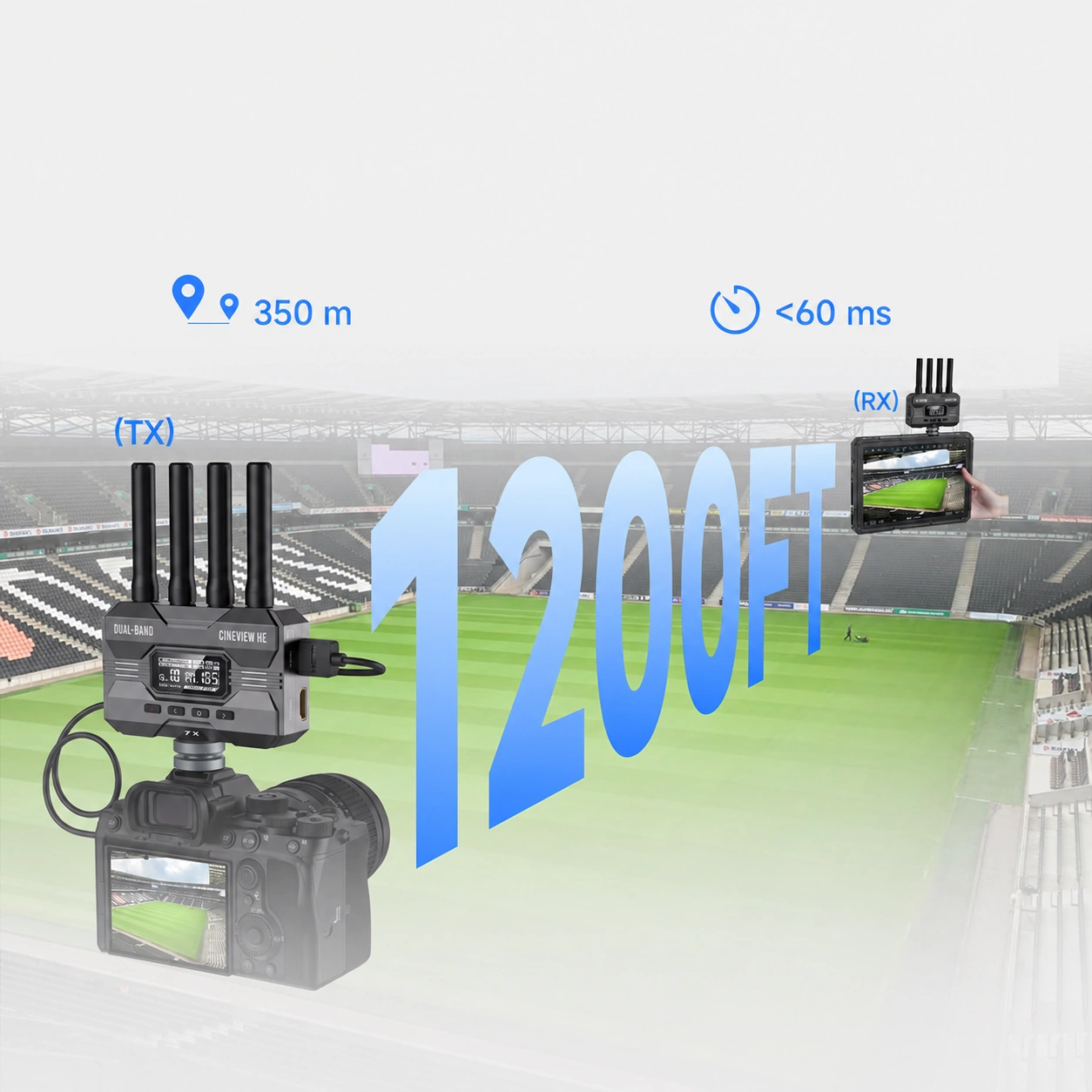

Der Hersteller gibt eine Reichweite von bis zu 350 m bei direkter Sichtverbindung, ohne Hindernisse und ohne Störungen an. Die Latenz der drahtlosen Übertragung beträgt weniger als 60 ms und beinhaltet nicht die Verzögerung der Kamera. Diese Kombination eignet sich zur Bildkontrolle am Drehort; die Empfangsreichweite auf dem Smartphone kann von der eines Hardware-Empfängers abweichen.

HDMI an der Kamera, HDMI und UVC am Empfänger

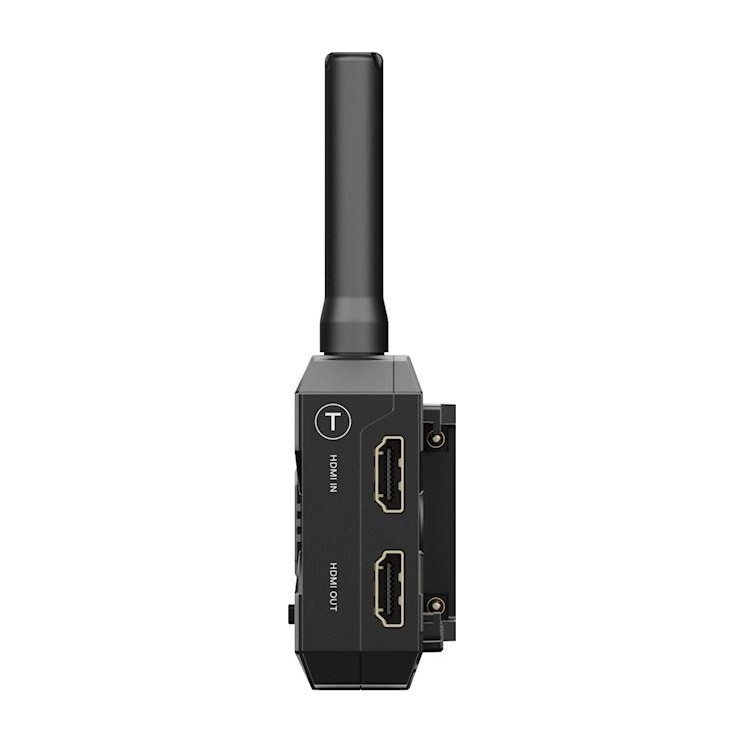

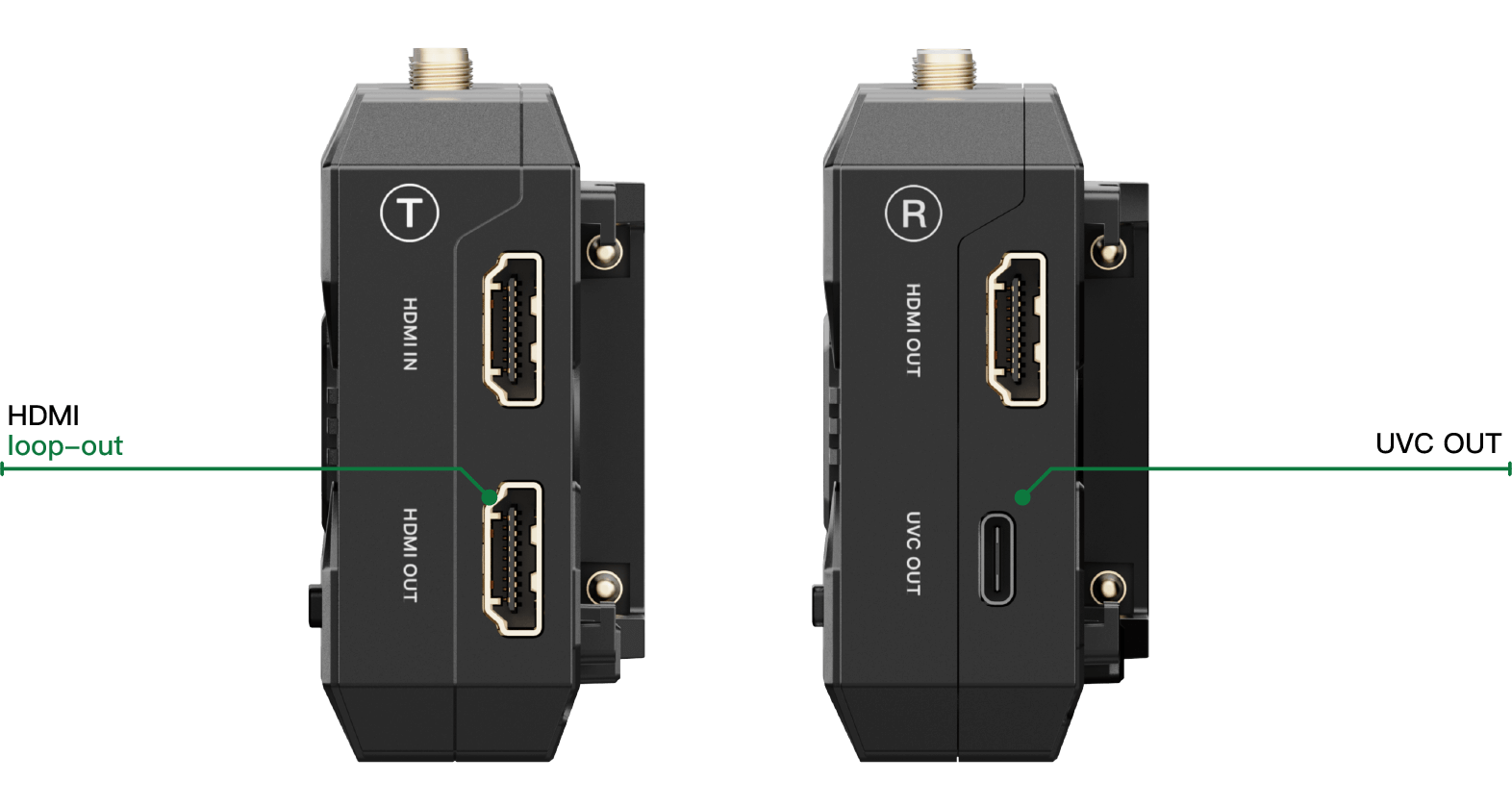

Dieser TX verfügt über einen vollwertigen HDMI-Eingang und einen lokalen HDMI-Loop-Out für den Monitor an der Kamera. Der kabelgebundene Loop-Out verursacht keine zusätzliche Verzögerung bei der drahtlosen Übertragung. Der RX auf der rechten Seite des Schemas ist separat zu erwerben: Seine HDMI- und USB-C-UVC-Ausgänge sind keine Anschlüsse dieses Senders. Der HE überträgt Full HD bis zu 60p und PCM-Ton; er empfängt weder 4K noch SDI.

Bis zu vier Empfangsgeräte

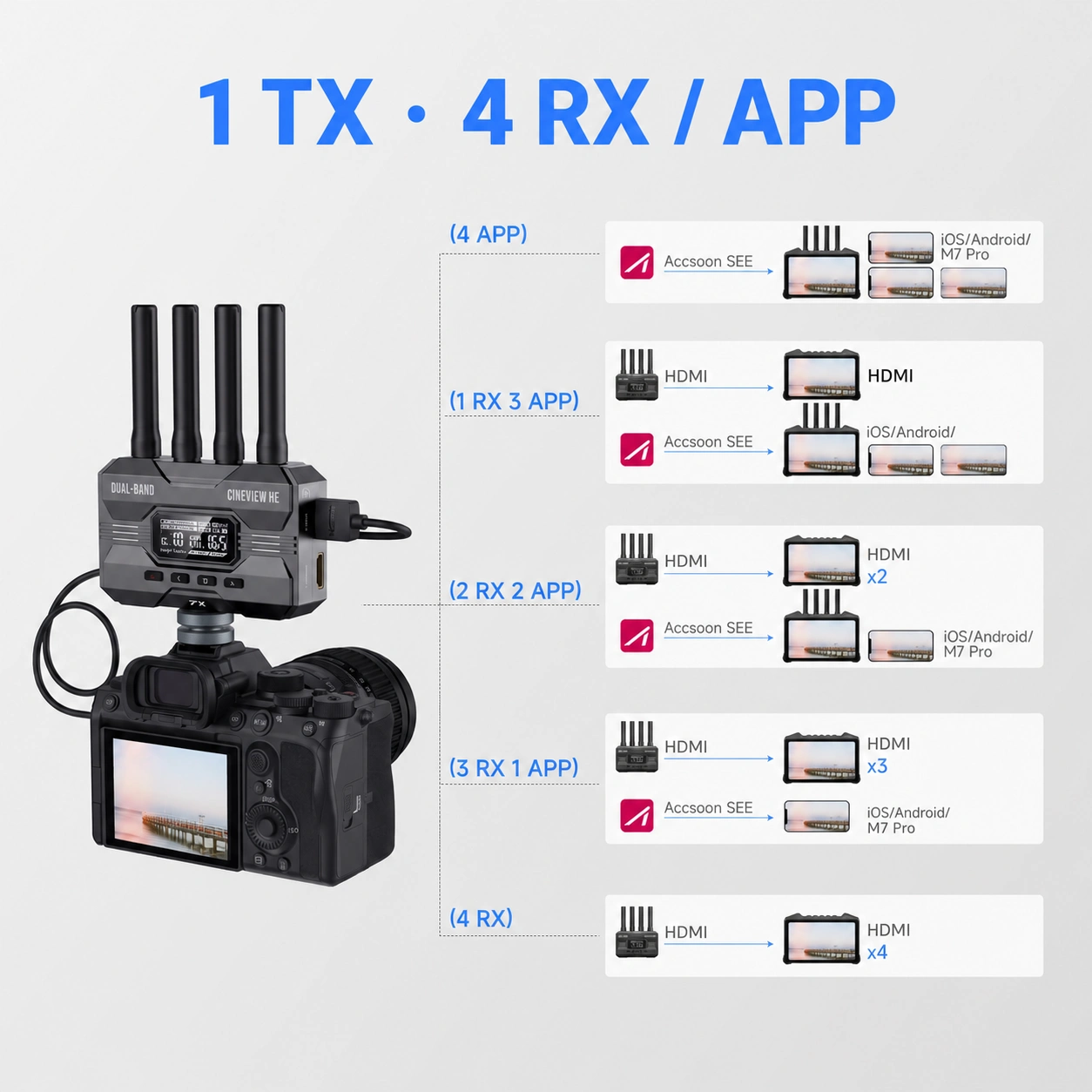

Ein TX bedient insgesamt maximal vier drahtlose Empfangsgeräte. Kombinieren Sie separat erworbene, kompatible RX-Geräte mit Smartphones oder Tablets über die Accsoon SEE-App für iOS und Android: zum Beispiel 1 RX + 3 mobile Geräte oder 4 RX. Das Smartphone empfängt direkt vom TX; der kabelgebundene Monitor hinter dem RX belegt keinen weiteren Steckplatz. Dieses Paket enthält nur einen Sender.

Bildübertragung auf den Computer ohne Konverter

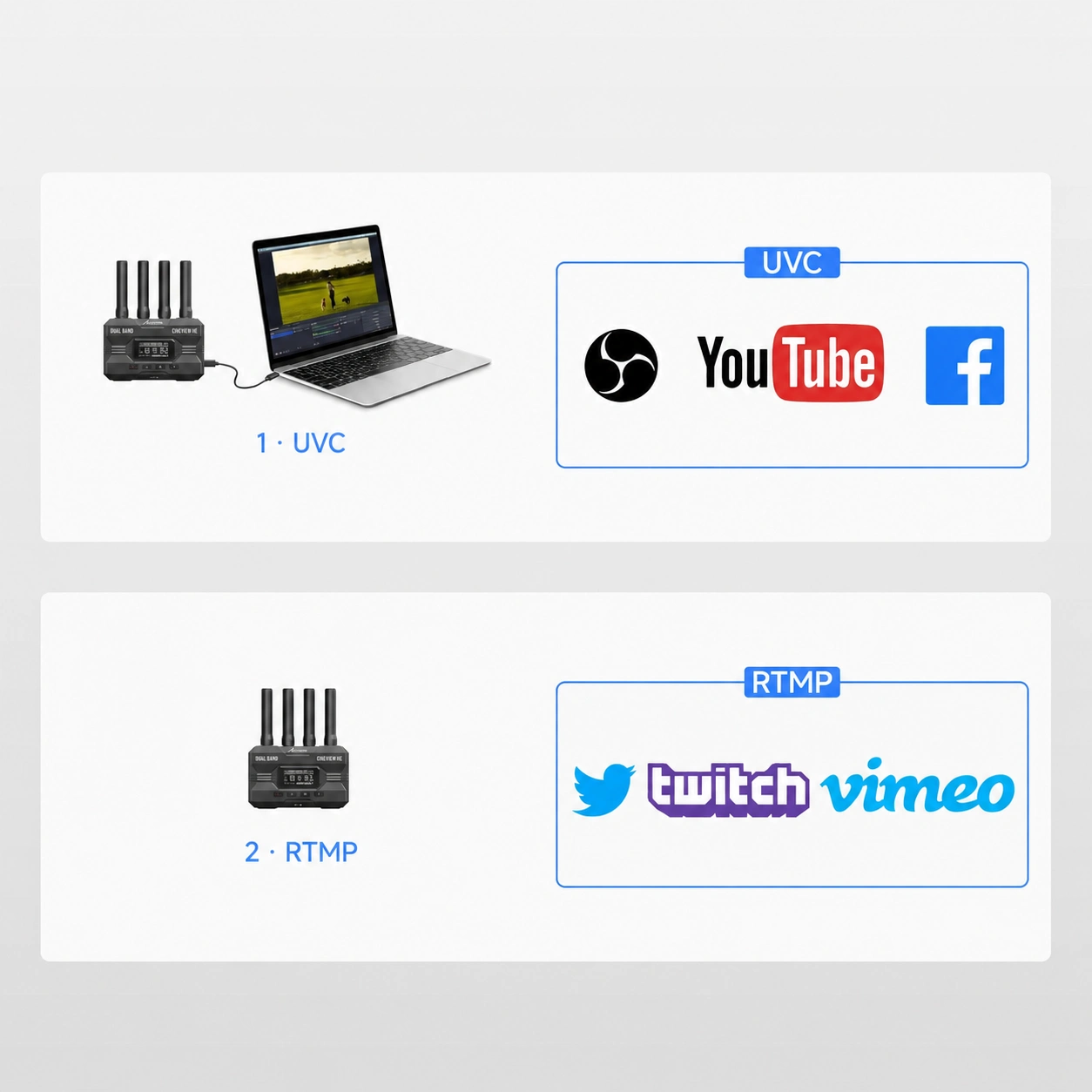

1 · UVC: Schließen Sie den separat erworbenen HE-Empfänger über ein USB-C-Datenkabel an den Computer an und nutzen Sie das Bild beispielsweise in OBS ohne zusätzliche Capture-Karte. Dieser TX verfügt nicht über einen UVC-Datenausgang. 2 · RTMP: Accsoon SEE auf dem Smartphone oder Tablet nutzt die Internetverbindung des Mobilgeräts. Der Sender sendet nicht direkt ins Internet; die Unterstützung des Ziel-Dienstes hängt von der App und den aktuellen Plattformbedingungen ab.

Funktionen der Accsoon SEE-App

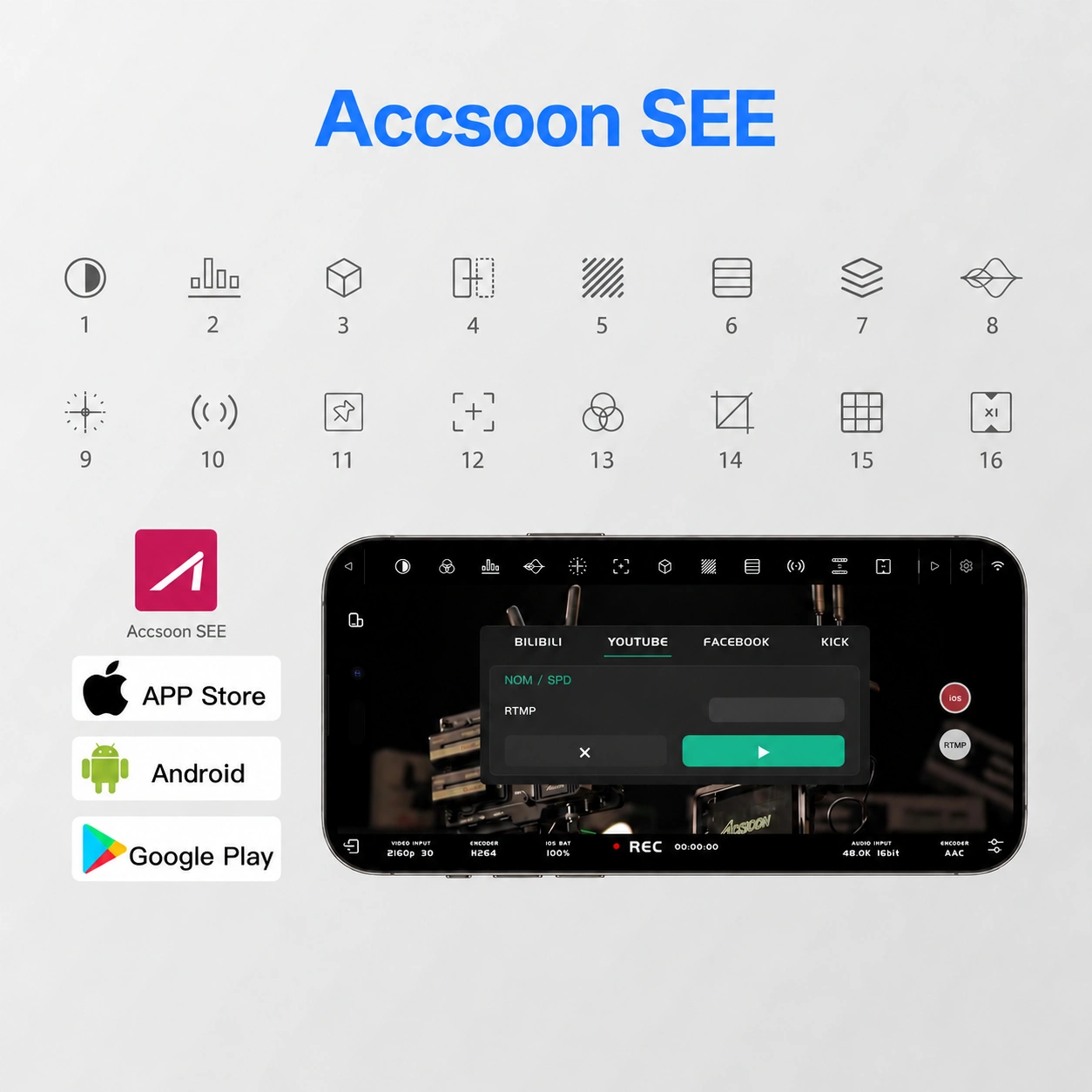

Der mobile Empfang wird durch die Steuerung von Belichtung, Farben, Bildkomposition und Schärfe sowie durch Aufnahme- und Live-Übertragungsfunktionen in der Accsoon SEE-App ergänzt. Die nummerierte Legende entspricht den Symbolen des Herstellers. Der Screenshot der Benutzeroberfläche veranschaulicht die App; die Übertragung des CineView HE erfolgt weiterhin in Full HD.

1. Schwarz-Weiß-Vorschau
2. Histogramm
3. LUT
4. Spiegelung
5. Zebra
6. Falschfarben
7. Bildüberlagerung
8. Wellenform
9. Vektorskop
10. Ton
11. Markierungen
12. Schärfe
13. RGB
14. Screenshots
15. Raster
16. Bildkorrektur

Stromversorgung je nach Ihrem Rig

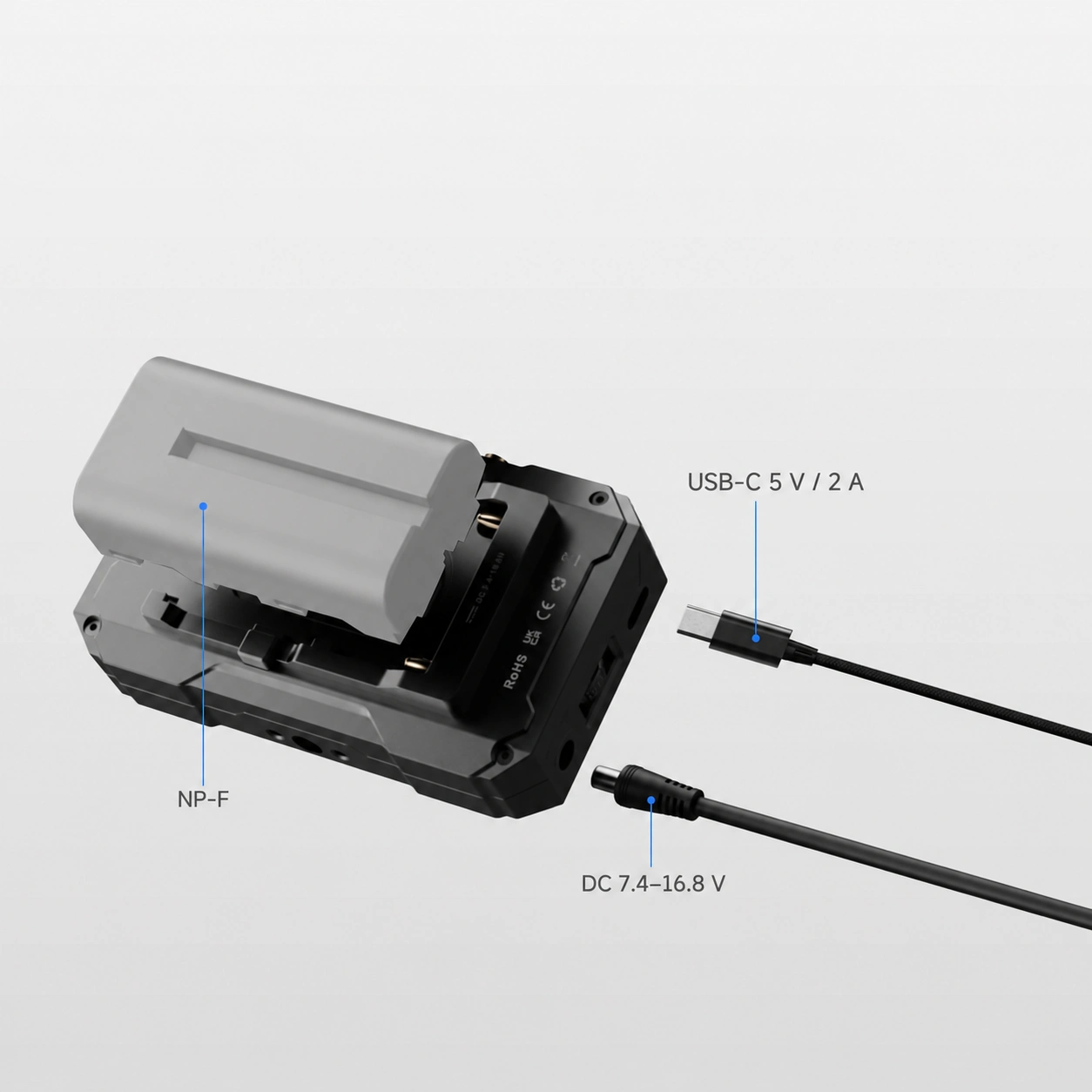

Der Sender wird mit einem NP-F550/750/970-Akku, über DC 7,4–16,8 V oder USB-C 5 V aus einer Stromquelle mit mindestens 2 A versorgt. Der DC-Anschluss hat die Maße 5,5 × 2,1 mm mit positiver Mitte. Der USB-C-Anschluss am TX dient der Stromversorgung; der auf dem RX abgebildete UVC-Datenanschluss gehört zu einem separat erhältlichen Empfänger. Akkus, Netzteile und Stromkabel sind nicht im Lieferumfang enthalten. Über USB-C wird der NP-F-Akku nicht geladen.
